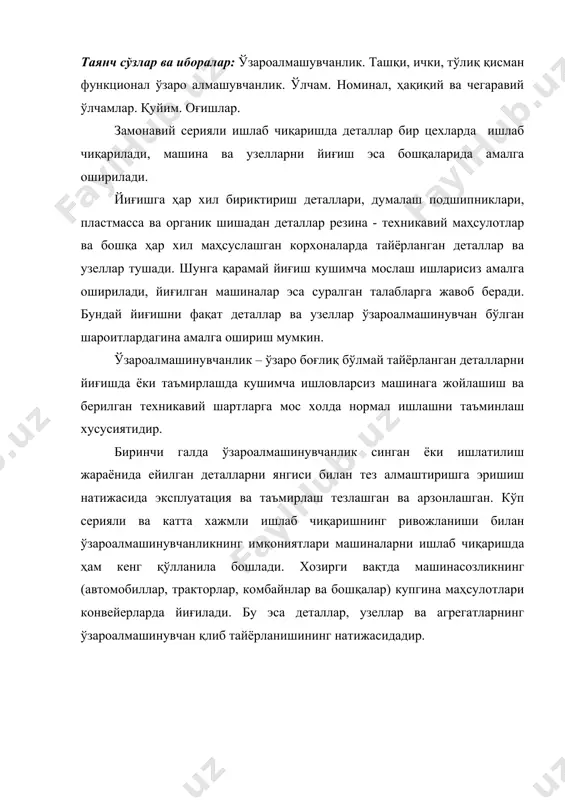

1404551781_54179.doc ) ( d d = = = = = = = = = ) ( + машинасозликда ўзаро алмашиниш р е ж а: 1. машиносозликда ўзаро алмашувчанлик. 2. ўзаро алмашувчанлик турлари. 3. ўлчаш турлари. 4. ўлчамнинг куйими. таянч сўзлар ва иборалар: ўзароалмашувчанлик. ташқи, ички, тўлиқ қисман функционал ўзаро алмашувчанлик. ўлчам. номинал, ҳақиқий ва чегаравий ўлчамлар. қуйим. оғишлар. замонавий серияли ишлаб чиқаришда деталлар бир цехларда ишлаб чиқарилади, машина ва узелларни йиғиш эса бошқаларида амалга оширилади. йиғишга ҳар хил бириктириш деталлари, думалаш подшипниклари, пластмасса ва органик шишадан деталлар резина - техникавий маҳсулотлар ва бошқа ҳар хил маҳсуслашган корхоналарда тайёрланган деталлар ва узеллар тушади. шунга қарамай йиғиш кушимча мослаш ишларисиз амалга оширилади, йиғилган машиналар эса суралган талабларга жавоб беради. бундай йиғишни фақат деталлар ва узеллар ўзароалмашинувчан бўлган шароитлардагина амалга ошириш мумкин. ўзароалмашинувчанлик – ўзаро боғлиқ бўлмай тайёрланган деталларни йиғишда ёки таъмирлашда кушимча ишловларсиз машинага жойлашиш ва берилган техникавий шартларга мос холда нормал …

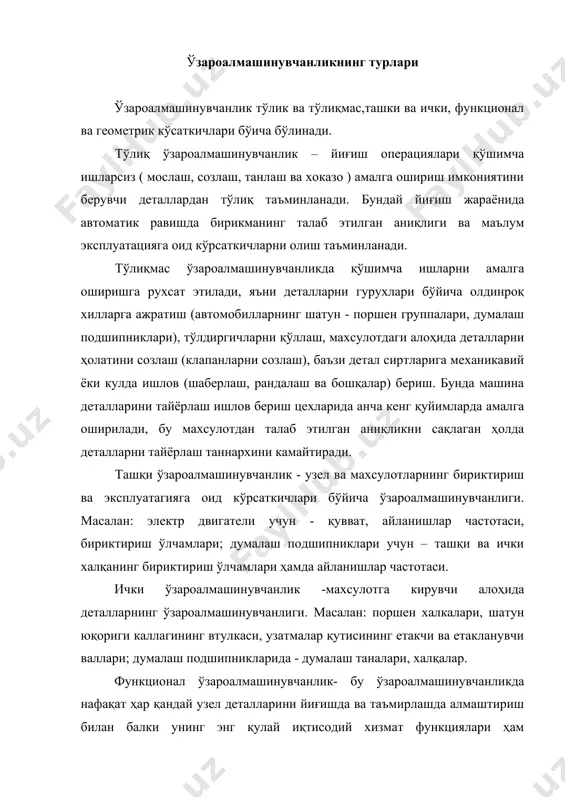

аллардан тўлиқ таъминланади. бундай йиғиш жараёнида автоматик равишда бирикманинг талаб этилган аниқлиги ва маълум эксплуатацияга оид кўрсаткичларни олиш таъминланади. тўлиқмас ўзароалмашинувчанликда қўшимча ишларни амалга оширишга рухсат этилади, яъни деталларни гурухлари бўйича олдинроқ хилларга ажратиш (автомобилларнинг шатун - поршен группалари, думалаш подшипниклари), тўлдиргичларни қўллаш, махсулотдаги алоҳида деталларни ҳолатини созлаш (клапанларни созлаш), баъзи детал сиртларига механикавий ёки кулда ишлов (шаберлаш, рандалаш ва бошқалар) бериш. бунда машина деталларини тайёрлаш ишлов бериш цехларида анча кенг қуйимларда амалга оширилади, бу махсулотдан талаб этилган аниқликни сақлаган ҳолда деталларни тайёрлаш таннархини камайтиради. ташқи ўзароалмашинувчанлик - узел ва махсулотларнинг бириктириш ва эксплуатагияга оид кўрсаткичлари бўйича ўзароалмашинувчанлиги. масалан: электр двигатели учун - қувват, айланишлар частотаси, бириктириш ўлчамлари; думалаш подшипниклари учун – ташқи ва ички халқанинг бириктириш ўлчамлари ҳамда айланишлар частотаси. ички ўзароалмашинувчанлик -махсулотга кирувчи алоҳида деталларнинг ўзароалмашинувчанлиги. масалан: поршен халкалари, шатун юқориги каллагининг втулкаси, узатмалар қутисининг етакчи ва етакланувчи валлари; думалаш подшипникларида - думалаш таналари, халқалар. функционал ўзароалмашинувчанлик- бу …

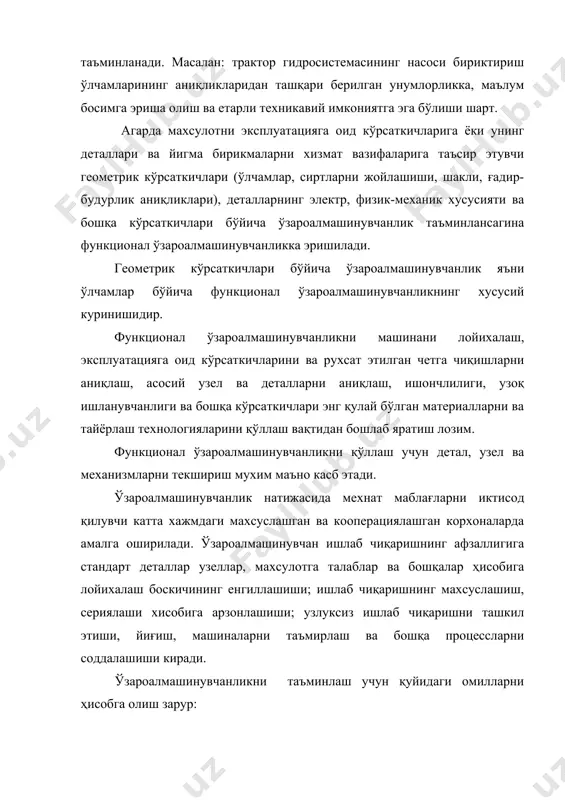

саткичлари бўйича ўзароалмашинувчанлик таъминлансагина функционал ўзароалмашинувчанликка эришилади. геометрик кўрсаткичлари бўйича ўзароалмашинувчанлик яъни ўлчамлар бўйича функционал ўзароалмашинувчанликнинг хусусий куринишидир. функционал ўзароалмашинувчанликни машинани лойихалаш, эксплуатацияга оид кўрсаткичларини ва рухсат этилган четга чиқишларни аниқлаш, асосий узел ва деталларни аниқлаш, ишончлилиги, узоқ ишланувчанлиги ва бошқа кўрсаткичлари энг қулай бўлган материалларни ва тайёрлаш технологияларини қўллаш вақтидан бошлаб яратиш лозим. функционал ўзароалмашинувчанликни қўллаш учун детал, узел ва механизмларни текшириш мухим маъно касб этади. ўзароалмашинувчанлик натижасида мехнат маблағларни иктисод қилувчи катта хажмдаги махсуслашган ва кооперациялашган корхоналарда амалга оширилади. ўзароалмашинувчан ишлаб чиқаришнинг афзаллигига стандарт деталлар узеллар, махсулотга талаблар ва бошқалар ҳисобига лойихалаш боскичининг енгиллашиши; ишлаб чиқаришнинг махсуслашиш, сериялаши хисобига арзонлашиши; узлуксиз ишлаб чиқаришни ташкил этиши, йиғиш, машиналарни таъмирлаш ва бошқа процессларни соддалашиши киради. ўзароалмашинувчанликни таъминлаш учун қуйидаги омилларни ҳисобга олиш зарур: - стандартларни қўллаш ва риоя этиш, натижада технологик воситалардан ва улчаш асбобларидан унумли фойдаланиш имкониятлари пайдо булади; - махсулот лойихаси детал шаклининг аниқлиги, унинг ўзаро жойлашиши, ўлчамларининг …

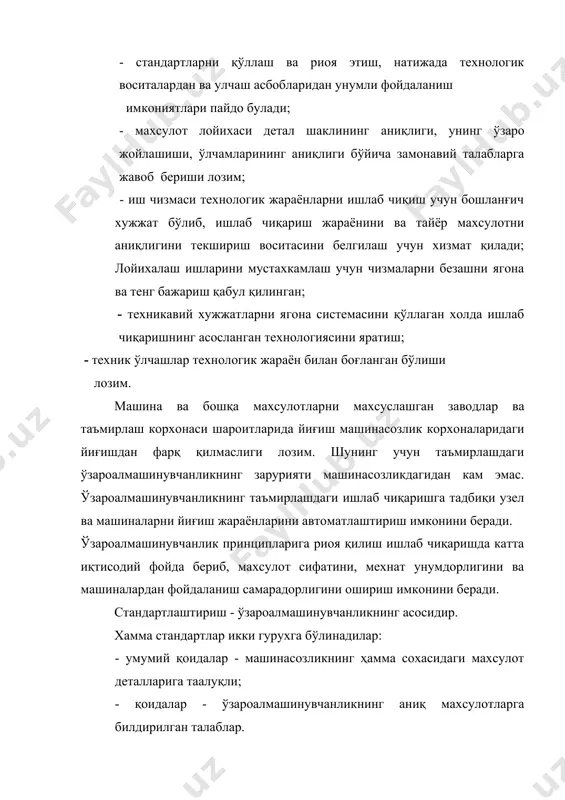

орхонаси шароитларида йиғиш машинасозлик корхоналаридаги йиғишдан фарқ қилмаслиги лозим. шунинг учун таъмирлашдаги ўзароалмашинувчанликнинг зарурияти машинасозликдагидан кам эмас. ўзароалмашинувчанликнинг таъмирлашдаги ишлаб чиқаришга тадбиқи узел ва машиналарни йиғиш жараёнларини автоматлаштириш имконини беради. ўзароалмашинувчанлик принципларига риоя қилиш ишлаб чиқаришда катта иқтисодий фойда бериб, махсулот сифатини, мехнат унумдорлигини ва машиналардан фойдаланиш самарадорлигини ошириш имконини беради. стандартлаштириш - ўзароалмашинувчанликнинг асосидир. хамма стандартлар икки гурухга бўлинадилар: - умумий қоидалар - машинасозликнинг ҳамма сохасидаги махсулот деталларига таалуқли; - қоидалар - ўзароалмашинувчанликнинг аниқ махсулотларга билдирилган талаблар. ўлчамлар, четга чиқишлар ва қуйимлар тўғрисида асосий тушунчалар детални абсолют аниқ ўлчам билан тайёрлаш мумкин эмас, чунки деталларни тайёрлашда тайёрлаш хатоликлари ҳосил бўлади. буларга ускунанинг аниқлиги ва унинг ҳолати; ярим махсулотнинг каттиклик бўйича бир хилмаслиги; ишлов қуйимининг нотекислиги; детал, станок, асбобнинг эгилишидан эзилиши; температура холати; ишчининг малакаси ва хоказолар киради. натижада масалан, цилиндрсимон детални тайёрлашда деталнинг ўлчами берилгандан фарқ қилади ва деталнинг шакли ҳам кўндаланг, хам буйлама кесим бўйича идеал цилиндрдан четга …

дан ошиб кетмаслиги лозим; сиртларни ғадир-будирлиги - сиртларни микронотекисликлари маълум оралиқда бўлиши керак. тайёрланиш аниқлиги деб, хақиқий деталнинг чизмадаги техникавий талаблар билан лойихачи (конструктор) томонидан берилган лойиха билан мос келиши даражасига тушунилади. ўлчамлар аниқлигига нисбатан стандартда маълум атамалар ва аниқликлар берилган. ўлчамлар хақида тушунчалар ўлчам – чизиқли катталикнинг танланган ўлчаш бирлигидаги сон қийматидир. ўлчамлар тегиб турувчи ва эркин булади. тегиб турувчи ўлчамларга бирикма ҳосил қамларга махсулотда детал бошқа детал билан тегиб турмайдиган ўлчамлар киради. щақиқий ўлчам (dr , dr) - параметрнинг йўл қўйилган хатолик билан аниқланган қийматидир. детални маълум ўлчам билан тайёрлаш амалий мумкин эмас. шунинг учун деталларнинг ўлчамлари ўрнатилган оралиқларда бўлиши лозим. чегаравий ўлчамлар ( dmax , dmin , dmax , dmin ) - рухсат этилган икки ўлчамлардан бири бўлиб, хақиқий ўлчам шу қийматлар оралиғида ётиши ёки шулардан бирига тенг бўлиши мумкин. dmax dr dmin ; dmax dr dmin ; бу ерда: dmax(dmax) - валнинг (тешикнинг) энг катта чегаравий …
