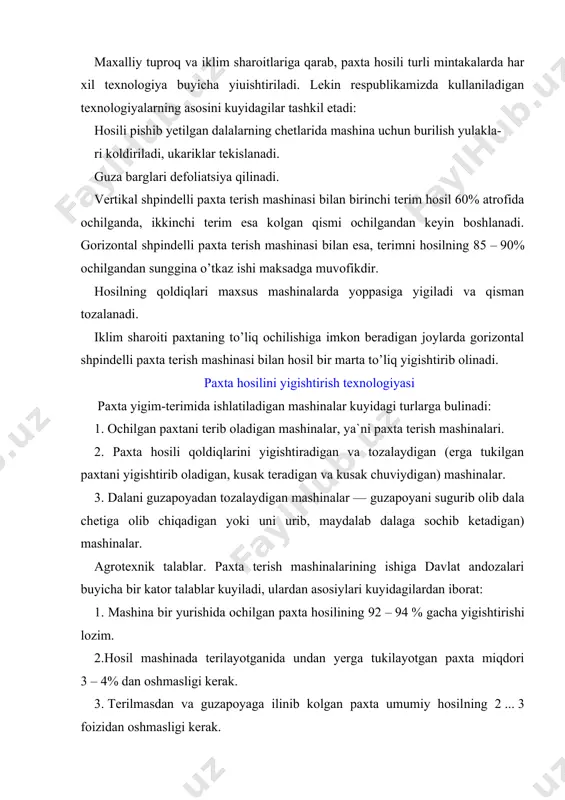

1526565247_71595.doc paxta hosilini yig’ish mashinasi reja: 1. paxta hosilini yigishtirish texnologiyasi. 2. shipendelli baraban o’lchamlari. 3. terish apparati ish tirqishining kengligi. 4. yerga to’kilgan paxtani terish mashinalari. maxalliy tuproq va iklim sharoitlariga qarab, paxta hosili turli mintakalarda har xil texnologiya buyicha yiuishtiriladi. lekin respublikamizda kullaniladigan texnologiyalarning asosini kuyidagilar tashkil etadi: hosili pishib yetilgan dalalarning chetlarida mashina uchun burilish yulakla- ri koldiriladi, ukariklar tekislanadi. guza barglari defoliatsiya qilinadi. vertikal shpindelli paxta terish mashinasi bilan birinchi terim hosil 60% atrofida ochilganda, ikkinchi terim esa kolgan qismi ochilgandan keyin boshlanadi. gorizontal shpindelli paxta terish mashinasi bilan esa, terimni hosilning 85 – 90% ochilgandan sunggina o’tkaz ishi maksadga muvofikdir. hosilning qoldiqlari maxsus mashinalarda yoppasiga yigiladi va qisman tozalanadi. iklim sharoiti paxtaning to’liq ochilishiga imkon beradigan joylarda gorizontal shpindelli paxta terish mashinasi bilan hosil bir marta to’liq yigishtirib olinadi. paxta hosilini yigishtirish texnologiyasi paxta yigim-terimida ishlatiladigan mashinalar kuyidagi turlarga bulinadi: 1. ochilgan paxtani terib oladigan …

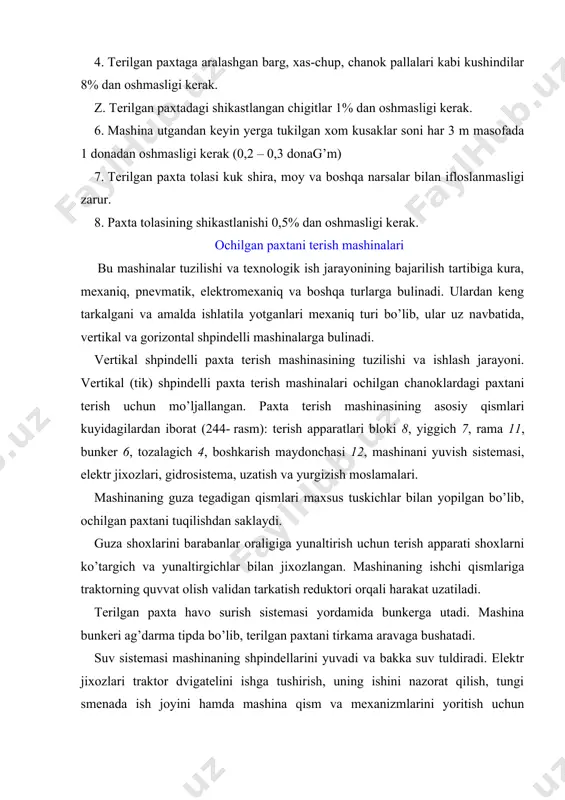

3. terilmasdan va guzapoyaga ilinib kolgan paxta umumiy hosilning 2 ... 3 foizidan oshmasligi kerak. 4. terilgan paxtaga aralashgan barg, xas-chup, chanok pallalari kabi kushindilar 8% dan oshmasligi kerak. z. terilgan paxtadagi shikastlangan chigitlar 1% dan oshmasligi kerak. 6. mashina utgandan keyin yerga tukilgan xom kusaklar soni har 3 m masofada 1 donadan oshmasligi kerak (0,2 – 0,3 donag’m) 7. terilgan paxta tolasi kuk shira, moy va boshqa narsalar bilan ifloslanmasligi zarur. 8. paxta tolasining shikastlanishi 0,5% dan oshmasligi kerak. ochilgan paxtani terish mashinalari bu mashinalar tuzilishi va texnologik ish jarayonining bajarilish tartibiga kura, mexaniq, pnevmatik, elektromexaniq va boshqa turlarga bulinadi. ulardan keng tarkalgani va amalda ishlatila yotganlari mexaniq turi bo’lib, ular uz navbatida, vertikal va gorizontal shpindelli mashinalarga bulinadi. vertikal shpindelli paxta terish mashinasining tuzilishi va ishlash jarayoni. vertikal (tik) shpindelli paxta terish mashinalari ochilgan chanoklardagi paxtani terish uchun mo’ljallangan. paxta terish mashinasining asosiy qismlari kuyidagilardan iborat (244- rasm): …

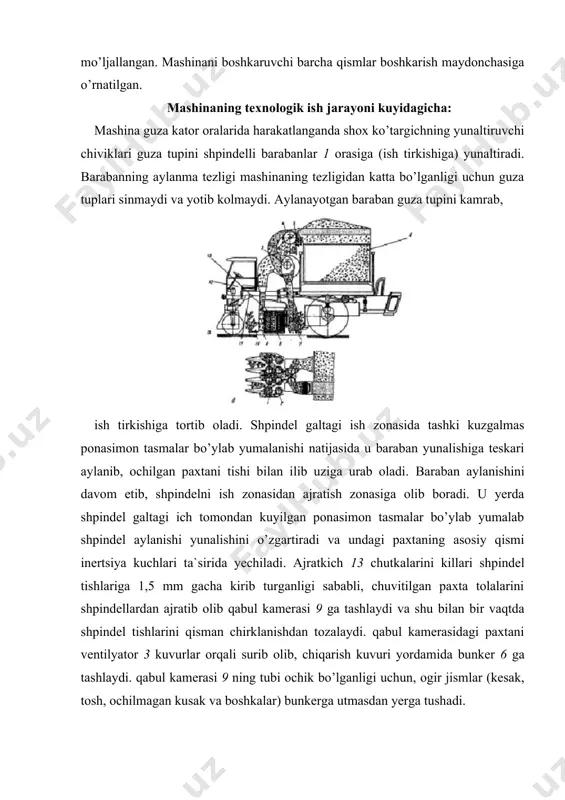

tungi smenada ish joyini hamda mashina qism va mexanizmlarini yoritish uchun mo’ljallangan. mashinani boshkaruvchi barcha qismlar boshkarish maydonchasiga o’rnatilgan. mashinaning texnologik ish jarayoni kuyidagicha: mashina guza kator oralarida harakatlanganda shox ko’targichning yunaltiruvchi chiviklari guza tupini shpindelli barabanlar 1 orasiga (ish tirkishiga) yunaltiradi. barabanning aylanma tezligi mashinaning tezligidan katta bo’lganligi uchun guza tuplari sinmaydi va yotib kolmaydi. aylanayotgan baraban guza tupini kamrab, ish tirkishiga tortib oladi. shpindel galtagi ish zonasida tashki kuzgalmas ponasimon tasmalar bo’ylab yumalanishi natijasida u baraban yunalishiga teskari aylanib, ochilgan paxtani tishi bilan ilib uziga urab oladi. baraban aylanishini davom etib, shpindelni ish zonasidan ajratish zonasiga olib boradi. u yerda shpindel galtagi ich tomondan kuyilgan ponasimon tasmalar bo’ylab yumalab shpindel aylanishi yunalishini o’zgartiradi va undagi paxtaning asosiy qismi inertsiya kuchlari ta`sirida yechiladi. ajratkich 13 chutkalarini killari shpindel tishlariga 1,5 mm gacha kirib turganligi sababli, chuvitilgan paxta tolalarini shpindellardan ajratib olib qabul kamerasi 9 ga tashlaydi va shu bilan …

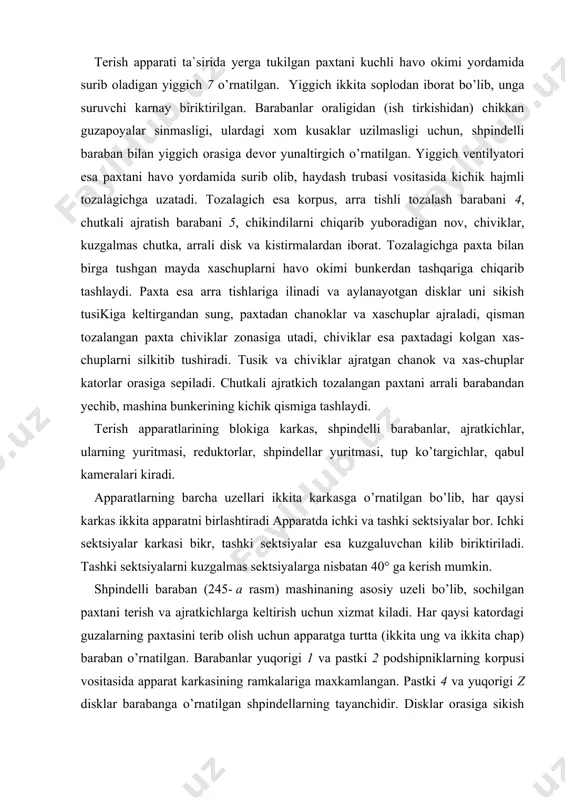

ydash trubasi vositasida kichik hajmli tozalagichga uzatadi. tozalagich esa korpus, arra tishli tozalash barabani 4, chutkali ajratish barabani 5, chikindilarni chiqarib yuboradigan nov, chiviklar, kuzgalmas chutka, arrali disk va kistirmalardan iborat. tozalagichga paxta bilan birga tushgan mayda xaschuplarni havo okimi bunkerdan tashqariga chiqarib tashlaydi. paxta esa arra tishlariga ilinadi va aylanayotgan disklar uni sikish tusikiga keltirgandan sung, paxtadan chanoklar va xaschuplar ajraladi, qisman tozalangan paxta chiviklar zonasiga utadi, chiviklar esa paxtadagi kolgan xas-chuplarni silkitib tushiradi. tusik va chiviklar ajratgan chanok va xas-chuplar katorlar orasiga sepiladi. chutkali ajratkich tozalangan paxtani arrali barabandan yechib, mashina bunkerining kichik qismiga tashlaydi. terish apparatlarining blokiga karkas, shpindelli barabanlar, ajratkichlar, ularning yuritmasi, reduktorlar, shpindellar yuritmasi, tup ko’targichlar, qabul kameralari kiradi. apparatlarning barcha uzellari ikkita karkasga o’rnatilgan bo’lib, har qaysi karkas ikkita apparatni birlashtiradi apparatda ichki va tashki sektsiyalar bor. ichki sektsiyalar karkasi bikr, tashki sektsiyalar esa kuzgaluvchan kilib biriktiriladi. tashki sektsiyalarni kuzgalmas sektsiyalarga nisbatan 40° ga …

trga ega bo’lgan kuvurchadan iboratdir. uning yuqori uchiga yuritish galtagi 8 presslab o’rnatilgan galtakning kuyi qismiga kiydirilgan podshipnik 9, kopkogi bilan birgalikda shpindelning yuqorigi tayanchini tashkil etadi. shpindelning pastki tayanch vazifasini kuvur teshigiga kuyilgan metall sopolli vtulka 10 va uning ichiga kirgizilgan pastki disk barmogi 11 bajaradi. shpindel tishlarining uchi qaysi tomonga karatilganiga qarab, ung va chap turga bulinadi. ung shpindeldagi tish soat mili yunalishida, chap shpindeldagi tish esa soat miliga teskari yunalgan bo’ladi (245- v, rasm). barabanni ishchi zonasida (iz) shpindellar tashqari tomondan kuyilgan ponasimon tasma 12 yordamida aylantiriladi. bu tasmalar karkas ramkalariga biriktirilgan bo’lib, u shpindellar galtagiga hamisha tegib turadi. shpindelga uralgan paxtani ajratib olish zonasida (a3) tasmalar shpindellarning ichki tomonidan kuyilgan bo’ladi. ajratkich shpindelda yechilmasdan kolgan paxtani ajratib olib, qabul kamerasiga tashlash uchun va shpindel tishlarini chirklanishdan qisman tozalash uchun xizmat kiladi (246- rasm). ajratkichning ishchi qismi chutkali barabanni tashkil kiluvchi chutkalar 1 dan iborat. chutkali baraban …
