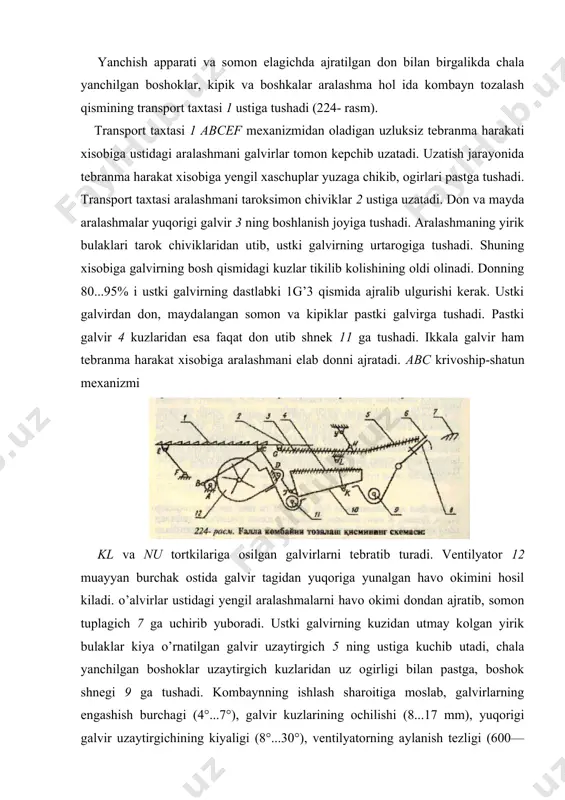

1526614437_71605.doc kombaynning tozalash qismi reja: 1. somon elagich 2. somon elagich ishining kinematik rejimi 3. somon elagichda donning ajralishi yanchish apparati va somon elagichda ajratilgan don bilan birgalikda chala yanchilgan boshoklar, kipik va boshkalar aralashma hol ida kombayn tozalash qismining transport taxtasi 1 ustiga tushadi (224- rasm). transport taxtasi 1 abcef mexanizmidan oladigan uzluksiz tebranma harakati xisobiga ustidagi aralashmani galvirlar tomon kepchib uzatadi. uzatish jarayonida tebranma harakat xisobiga yengil xaschuplar yuzaga chikib, ogirlari pastga tushadi. transport taxtasi aralashmani taroksimon chiviklar 2 ustiga uzatadi. don va mayda aralashmalar yuqorigi galvir 3 ning boshlanish joyiga tushadi. aralashmaning yirik bulaklari tarok chiviklaridan utib, ustki galvirning urtarogiga tushadi. shuning xisobiga galvirning bosh qismidagi kuzlar tikilib kolishining oldi olinadi. donning 80...95% i ustki galvirning dastlabki 1g’3 qismida ajralib ulgurishi kerak. ustki galvirdan don, maydalangan somon va kipiklar pastki galvirga tushadi. pastki galvir 4 kuzlaridan esa faqat don utib shnek 11 ga tushadi. ikkala galvir ham …

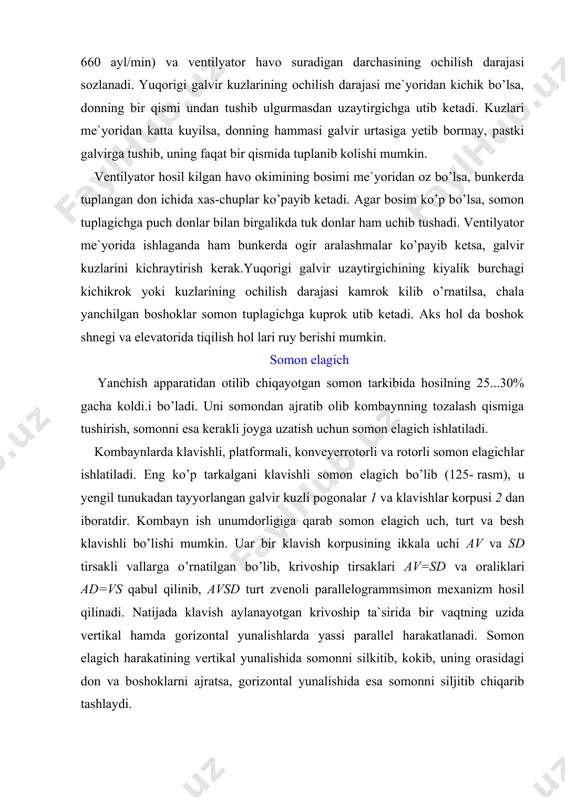

gan darchasining ochilish darajasi sozlanadi. yuqorigi galvir kuzlarining ochilish darajasi me`yoridan kichik bo’lsa, donning bir qismi undan tushib ulgurmasdan uzaytirgichga utib ketadi. kuzlari me`yoridan katta kuyilsa, donning hammasi galvir urtasiga yetib bormay, pastki galvirga tushib, uning faqat bir qismida tuplanib kolishi mumkin. ventilyator hosil kilgan havo okimining bosimi me`yoridan oz bo’lsa, bunkerda tuplangan don ichida xas-chuplar ko’payib ketadi. agar bosim ko’p bo’lsa, somon tuplagichga puch donlar bilan birgalikda tuk donlar ham uchib tushadi. ventilyator me`yorida ishlaganda ham bunkerda ogir aralashmalar ko’payib ketsa, galvir kuzlarini kichraytirish kerak.yuqorigi galvir uzaytirgichining kiyalik burchagi kichikrok yoki kuzlarining ochilish darajasi kamrok kilib o’rnatilsa, chala yanchilgan boshoklar somon tuplagichga kuprok utib ketadi. aks hol da boshok shnegi va elevatorida tiqilish hol lari ruy berishi mumkin. somon elagich yanchish apparatidan otilib chiqayotgan somon tarkibida hosilning 25...30% gacha koldi.i bo’ladi. uni somondan ajratib olib kombaynning tozalash qismiga tushirish, somonni esa kerakli joyga uzatish uchun somon elagich ishlatiladi. kombaynlarda …

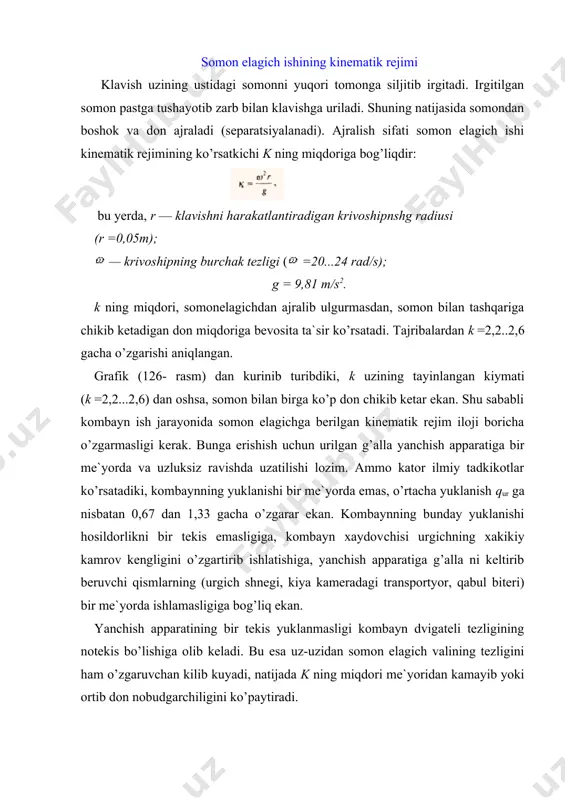

jratsa, gorizontal yunalishida esa somonni siljitib chiqarib tashlaydi. somon elagich ishining kinematik rejimi klavish uzining ustidagi somonni yuqori tomonga siljitib irgitadi. irgitilgan somon pastga tushayotib zarb bilan klavishga uriladi. shuning natijasida somondan boshok va don ajraladi (separatsiyalanadi). ajralish sifati somon elagich ishi kinematik rejimining ko’rsatkichi k ning miqdoriga bog’liqdir: bu yerda, r — klavishni harakatlantiradigan krivoshipnshg radiusi (r =0,05m); — krivoshipning burchak tezligi ( =20...24 rad/s); g = 9,81 m/s2. k ning miqdori, somonelagichdan ajralib ulgurmasdan, somon bilan tashqariga chikib ketadigan don miqdoriga bevosita ta`sir ko’rsatadi. tajribalardan k =2,2..2,6 gacha o’zgarishi aniqlangan. grafik (126- rasm) dan kurinib turibdiki, k uzining tayinlangan kiymati (k =2,2...2,6) dan oshsa, somon bilan birga ko’p don chikib ketar ekan. shu sababli kombayn ish jarayonida somon elagichga berilgan kinematik rejim iloji boricha o’zgarmasligi kerak. bunga erishish uchun urilgan g’alla yanchish apparatiga bir me`yorda va uzluksiz ravishda uzatilishi lozim. ammo kator ilmiy tadkikotlar ko’rsatadiki, kombaynning yuklanishi bir …

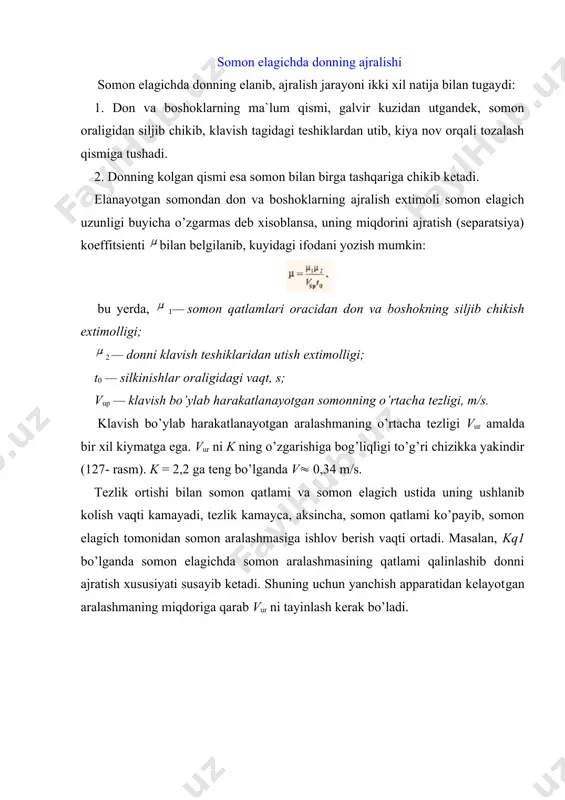

ma`lum qismi, galvir kuzidan utgandek, somon oraligidan siljib chikib, klavish tagidagi teshiklardan utib, kiya nov orqali tozalash qismiga tushadi. 2. donning kolgan qismi esa somon bilan birga tashqariga chikib ketadi. elanayotgan somondan don va boshoklarning ajralish extimoli somon elagich uzunligi buyicha o’zgarmas deb xisoblansa, uning miqdorini ajratish (separatsiya) koeffitsienti bilan belgilanib, kuyidagi ifodani yozish mumkin: bu yerda, (— somon qatlamlari oracidan don va boshokning siljib chikish extimolligi; 2 — donni klavish teshiklaridan utish extimolligi; t0 — silkinishlar oraligidagi vaqt, s; vup — klavish bo’ylab harakatlanayotgan somonning o’rtacha tezligi, m/s. klavish bo’ylab harakatlanayotgan aralashmaning o’rtacha tezligi vur amalda bir xil kiymatga ega. vur ni k ning o’zgarishiga bog’liqligi to’g’ri chizikka yakindir (127- rasm). k = 2,2 ga teng bo’lganda v( 0,34 m/s. tezlik ortishi bilan somon qatlami va somon elagich ustida uning ushlanib kolish vaqti kamayadi, tezlik kamayca, aksincha, somon qatlami ko’payib, somon elagich tomonidan somon aralashmasiga ishlov berish vaqti ortadi. …

s. amalda, qs ning miqdori yanchish apparatining ish sifatiga bog’liq bo’lib, bir barabanli yanchish apparati uchun qs = (24…30)10-3 q ga tengdir; q — somon elagichning dl elementar bulagiga somon bilan birga kelayotgan don miqdori. demak, q0 = (24...30)10-3qe-el, kg/c; e q 2,71 — natural logarifmning asosi. ajratish koeffitsienti somon elagichga tushayotgan somon aralashmasining qalinligi h ga bog’liq: ehn= const = const; bu yerda, n = 0,8...1,2 ish sharoitiga bog’liq bo’lgan proportsionallik koeffitsienti. agar h = 0,2 m bo’lsa, = 1,8 m-1. (164) formula yordamida yanchish apparatiga tushayotgan q miqdordagi g’alla ning ajratish koeffitsientiga ega bo’lgan l uzunlikdagi somon elagich ajrata olmagan don miqdorini aniqlash mumkin. foydalanilgan adabiyotlar: 1. a. xamidov. qishloq xo’jalik mashinalarini loyixalash. toshkent, 1994 2. m.shoumarova, t. abdillaev. qishloq xo’jaligi mashinalari. toshkent, o’qituvchi, 2002. 3. m.shoumarova, t. abdillaev. g’alla kombayni va paxta terish mashinalari. toshkent, 2000 4. listopad g.e. sel skoxozyaystvenno’e i meliorativno’e mashino’. moskva, 1989
