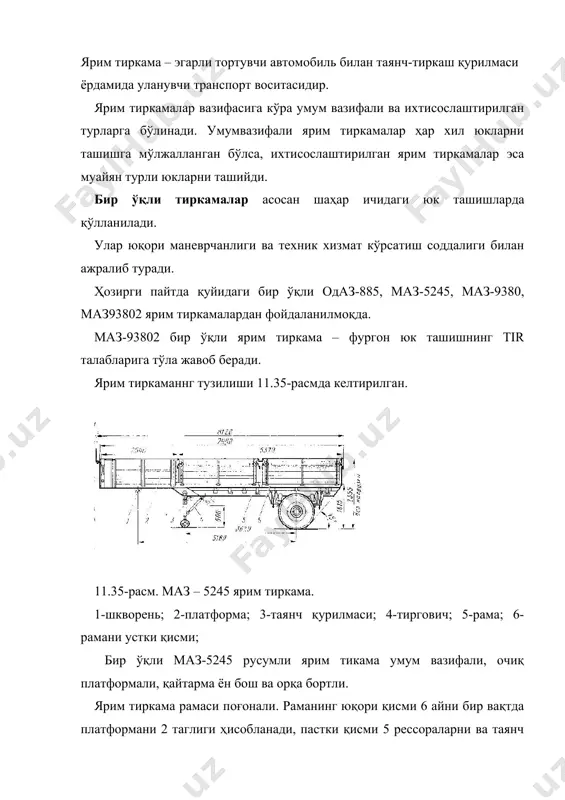

umumiy vazifali va ixtisoslashtirilgan yarim tirkamalar reja: 1. bir o'qli tirkamalar 2. tayanch qurilmasi 3. ikki o'qli yarim tirkamalar yarim tirkama – egarli tortuvchi avtomobil bilan tayanch-tirkash qurilmasi yordamida ulanuvchi transport vositasidir. yarim tirkamalar vazifasiga ko'ra umum vazifali va ixtisoslashtirilgan turlarga bo'linadi. umumvazifali yarim tirkamalar har xil yuklarni tashishga mo'ljallangan bo'lsa, ixtisoslashtirilgan yarim tirkamalar esa muayyan turli yuklarni tashiydi. bir o'qli tirkamalar asosan shahar ichidagi yuk tashishlarda qo'llaniladi. ular yuqori manevrchanligi va texnik xizmat ko'rsatish soddaligi bilan ajralib turadi. hozirgi paytda quyidagi bir o'qli odaz-885, maz-5245, maz-9380, maz93802 yarim tirkamalardan foydalanilmoqda. maz-93802 bir o'qli yarim tirkama – furgon yuk tashishning tir talablariga to'la javob beradi. yarim tirkamanng tuzilishi 11.35-rasmda keltirilgan. 11.35-rasm. maz – 5245 yarim tirkama. 1-shkvoren; 2-platforma; 3-tayanch qurilmasi; 4-tirgovich; 5-rama; 6-ramani ustki qismi; bir o'qli maz-5245 rusumli yarim tikama umum vazifali, ochiq platformali, qaytarma yon bosh va orqa bortli. yarim tirkama ramasi pog'onali. ramaning yuqori qismi 6 ayni …

2 / 9

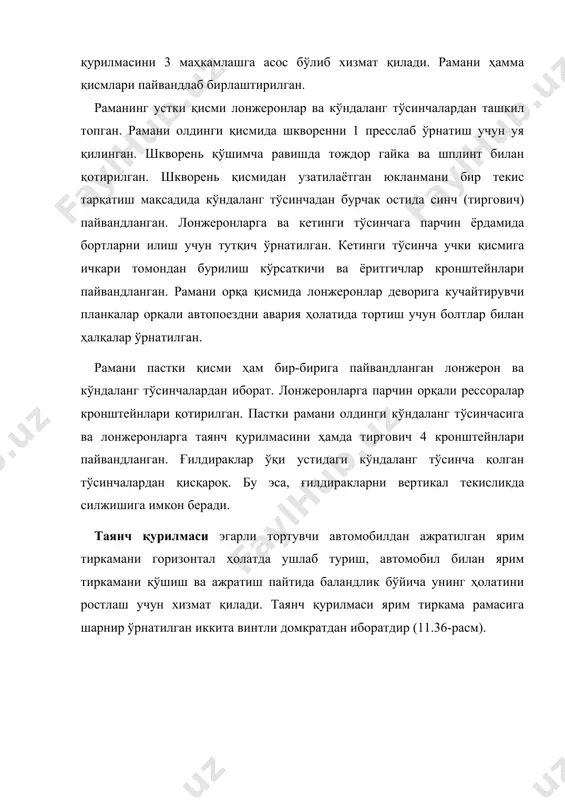

a qismida lonjeronlar devoriga kuchaytiruvchi plankalar orqali avtopoezdni avariya holatida tortish uchun boltlar bilan halqalar o'rnatilgan. ramani pastki qismi ham bir-biriga payvandlangan lonjeron va ko'ndalang to'sinchalardan iborat. lonjeronlarga parchin orqali ressoralar kronshteynlari qotirilgan. pastki ramani oldingi ko'ndalang to'sinchasiga va lonjeronlarga tayanch qurilmasini hamda tirgovich 4 kronshteynlari payvandlangan. g'ildiraklar o'qi ustidagi ko'ndalang to'sincha qolgan to'sinchalardan qisqaroq. bu esa, g'ildiraklarni vertikal tekislikda siljishiga imkon beradi. tayanch qurilmasi egarli tortuvchi avtomobildan ajratilgan yarim tirkamani gorizontal holatda ushlab turish, avtomobil bilan yarim tirkamani qo'shish va ajratish paytida balandlik bo'yicha uning holatini rostlash uchun xizmat qiladi. tayanch qurilmasi yarim tirkama ramasiga sharnir o'rnatilgan ikkita vintli domkratdan iboratdir (11.36-rasm). 11.36-rasm. tayanch qurilmasi. 1-korpus; 2-podshipnik; 3-konussimon shesternya; 4-karter; 5-suriluvchi ustun; 6-g'ildirak; 7-o'q; 8-cheklagich; 9-vint; 10-domkrat korpusi; 11-gayka; 12-shesternya; 13-podshipnik. maz-5245 rusumli yarim tirkamaning tayanch qurilmasi (vintli domkrat) vintni 9 aylantiruvchi konussimon reduktordan 12 iborat. vintni uchiga tirak podshipnik o'rnatilgan. vint 9 suriluvchi ustunda 5 qo'zg'almas o'rnatilgan gaykada …

3 / 9

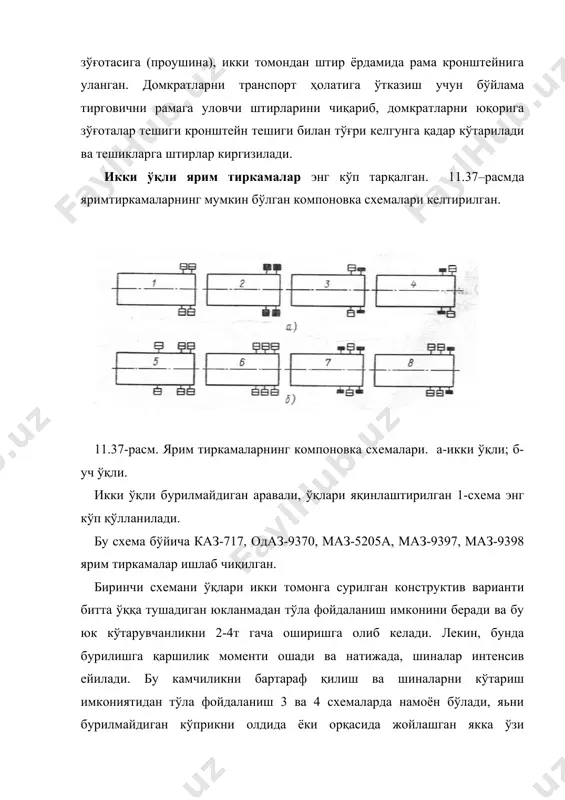

linadi. tirgovichlar bir tomondan domkrat zo'g'otasiga (proushina), ikki tomondan shtir yordamida rama kronshteyniga ulangan. domkratlarni transport holatiga o'tkazish uchun bo'ylama tirgovichni ramaga ulovchi shtirlarini chiqarib, domkratlarni yuqoriga zo'g'otalar teshigi kronshteyn teshigi bilan to'g'ri kelgunga qadar ko'tariladi va teshiklarga shtirlar kirgiziladi. ikki o'qli yarim tirkamalar eng ko'p tarqalgan. 11.37–rasmda yarimtirkamalarning mumkin bo'lgan komponovka sxemalari keltirilgan. 11.37-rasm. yarim tirkamalarning komponovka sxemalari. a-ikki o'qli; b-uch o'qli. ikki o'qli burilmaydigan aravali, o'qlari yaqinlashtirilgan 1-sxema eng ko'p qo'llaniladi. bu sxema bo'yicha kaz-717, odaz-9370, maz-5205a, maz-9397, maz-9398 yarim tirkamalar ishlab chiqilgan. birinchi sxemani o'qlari ikki tomonga surilgan konstruktiv varianti bitta o'qqa tushadigan yuklanmadan to'la foydalanish imkonini beradi va bu yuk ko'taruvchanlikni 2-4t gacha oshirishga olib keladi. lekin, bunda burilishga qarshilik momenti oshadi va natijada, shinalar intensiv eyiladi. bu kamchilikni bartaraf qilish va shinalarni ko'tarish imkoniyatidan to'la foydalanish 3 va 4 sxemalarda namoyon bo'ladi, yani burilmaydigan ko'prikni oldida yoki orqasida joylashgan yakka o'zi o'rnatiluvchi ko'prikli yarim tirkamani …

4 / 9

tirkamalar avtopoezdlarni yuk ko'taruvchanligini oshiradi. bu yarim tirkamalarning ham komponovka sxemasi xilma-xil. 5 va 6 sxemalar burilmaydigan o'qli bo'lib, manevrchanligi past va shinalarning yoyilishi jadal. sxema 5 ko'priklardan birini oldiroqqa surilganligi va uni yuksiz harakatlanganda shinalarni eyilishini kamaytirish maqsadida ko'tarilib qo'yilishi evaziga aravani yuqori yuk ko'taruvchanligini taminlaydi. sxema 8 majburiy buriluvchi ketingi buriladigan ko'prik yoki o'zi o'rnatiluvchidir. manevrchanlikni aytarli darajada oshirishga 7 sxemada erishiladi. 11.38-rasmda maz-9389 uch o'qli yarim tirkamasining o'zi o'rnatiluvchi g'ildiraklarli ketingi o'q ko'rsatilgan. ukonstruktiv avtomobilning oldingi boshqariluvchi ko'prigiga o'xshash ishlangan. 11.38-rasm. o'zi o'rnatiluvchi g'ildiraklarli ketingi o'q va blokirovkalash mexanizmi. 1-teskari klapan; 2-havo o'tkazgich; 3-resiver; 4-elektrpnevmoklapan; 5-elektr o'tkazgich; 6-rul trapetsiyasi; 7-kamera; 8-o'q balkasi; 9-burish tsapfasi; 10shkvoren; 11-gidravlik stabilizator; 12-kran korpusi; 13,15-prujinalar; 14turtkich; 16-qopqoq; 17-membrana; 18-stopor; 19-kronshteyn; 20-traversa; 21ko'ndalang tortqi; 22-elektr magnit; 23-turtkich yakor bilan. shkvoren 10 vertikal o'rnatilgan, lekin g'ildiraklar o'qiga nisbatan oldingi tomonga elkali qilib surilgan. rul trapetsiyasining 6 ko'ndalang tortqisiga blakirovka mexanizmining traversasi 20 qotirilgan. trapetsiya …

5 / 9

higiga kiritiladi. avtopoezdni oldinga harakatlanish tezligi 30 km/soatdan kam bo'lsa va burilishlarda klapan yopiladi, siqilgan havo kameradan atmosferaga chiqadi. bunda prujina 15 tasirida stopor 18 yuqoriga ko'tariladi va blokirovkalangan g'ildiraklar bo'shaydi. adabiyotlar 1. avtomobili. spetsializirovanno'y pojvijnoy sostav. pod red. m.s.vo'sotskogo, a.i.grishkevicha. minsk.: vo'sh.shk.1989.-240s. 2. vaxlamov v.k. texnika avtomobilnogo transporta. podvijnoy sostav i ekspluatatsionno'e svoystva: m.:2004. -528s. 3. wwwziyonet.uz
