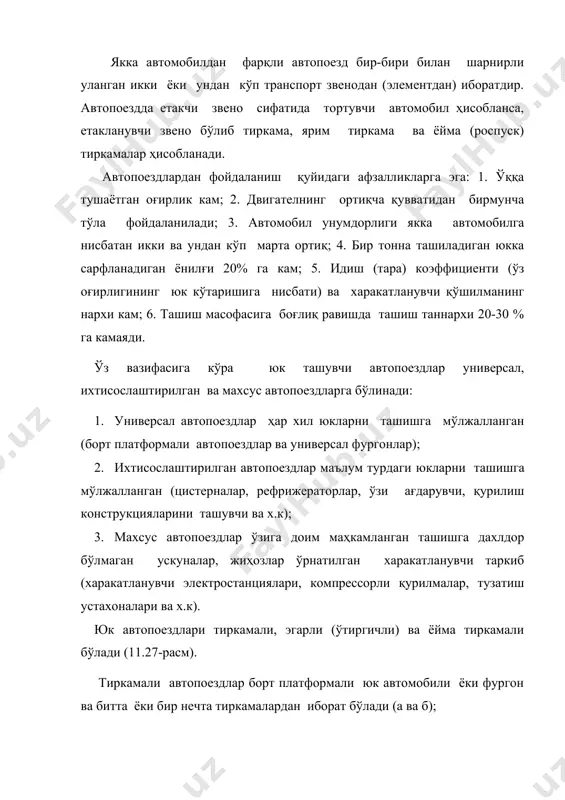

1522509330_70514.doc тортувчи автомобиллар. лебёдка режа: 1 тортиш-тиркаш қурилмаси 2 таянч-тиркаш қурилмаси 3 лебедка (чиғир) якка автомобилдан фарқли автопоезд бир-бири билан шарнирли уланган икки ёки ундан кўп транспорт звенодан (элементдан) иборатдир. автопоездда етакчи звено сифатида тортувчи автомобил ҳисобланса, етакланувчи звено бўлиб тиркама, ярим тиркама ва ёйма (роспуск) тиркамалар ҳисобланади. автопоездлардан фойдаланиш қуйидаги афзалликларга эга: 1. ўққа тушаётган оғирлик кам; 2. двигателнинг ортиқча қувватидан бирмунча тўла фойдаланилади; 3. автомобил унумдорлиги якка автомобилга нисбатан икки ва ундан кўп марта ортиқ; 4. бир тонна ташиладиган юкка сарфланадиган ёнилғи 20% га кам; 5. идиш (тара) коэффициенти (ўз оғирлигининг юк кўтаришига нисбати) ва харакатланувчи қўшилманинг нархи кам; 6. ташиш масофасига боғлиқ равишда ташиш таннархи 20-30 % га камаяди. ўз вазифасига кўра юк ташувчи автопоездлар универсал, ихтисослаштирилган ва махсус автопоездларга бўлинади: 1. универсал автопоездлар ҳар хил юкларни ташишга мўлжалланган (борт платформали автопоездлар ва универсал фургонлар); 2. ихтисослаштирилган автопоездлар маълум турдаги юкларни ташишга мўлжалланган (цистерналар, рефрижераторлар, ўзи ағдарувчи, …

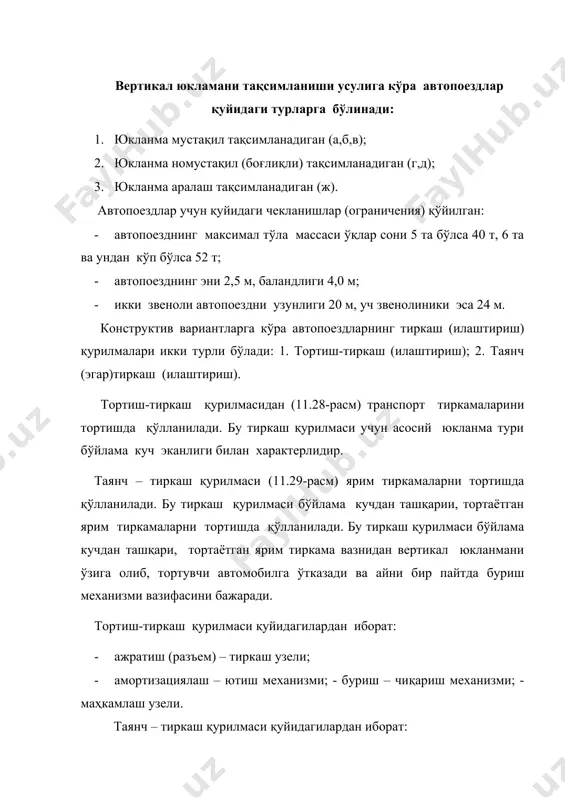

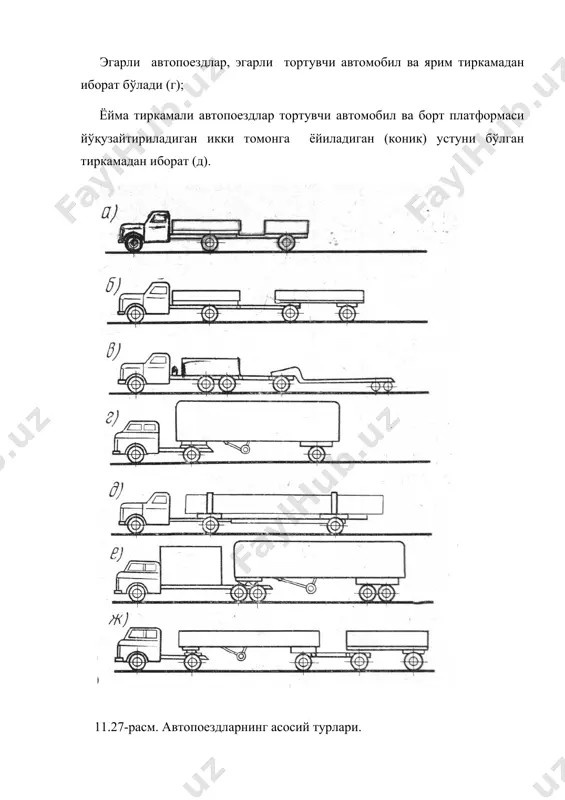

юкламани тақсимланиши усулига кўра автопоездлар қуйидаги турларга бўлинади: 1. юкланма мустақил тақсимланадиган (а,б,в); 2. юкланма номустақил (боғлиқли) тақсимланадиган (г,д); 3. юкланма аралаш тақсимланадиган (ж). автопоездлар учун қуйидаги чекланишлар (ограничения) қўйилган: · автопоезднинг максимал тўла массаси ўқлар сони 5 та бўлса 40 т, 6 та ва ундан кўп бўлса 52 т; · автопоезднинг эни 2,5 м, баландлиги 4,0 м; · икки звеноли автопоездни узунлиги 20 м, уч звенолиники эса 24 м. конструктив вариантларга кўра автопоездларнинг тиркаш (илаштириш) қурилмалари икки турли бўлади: 1. тортиш-тиркаш (илаштириш); 2. таянч (эгар)тиркаш (илаштириш). тортиш-тиркаш қурилмасидан (11.28-расм) транспорт тиркамаларини тортишда қўлланилади. бу тиркаш қурилмаси учун асосий юкланма тури бўйлама куч эканлиги билан характерлидир. таянч – тиркаш қурилмаси (11.29-расм) ярим тиркамаларни тортишда қўлланилади. бу тиркаш қурилмаси бўйлама кучдан ташқарии, тортаётган ярим тиркамаларни тортишда қўлланилади. бу тиркаш қурилмаси бўйлама кучдан ташқари, тортаётган ярим тиркама вазнидан вертикал юкланмани ўзига олиб, тортувчи автомобилга ўтказади ва айни бир пайтда буриш механизми вазифасини …

ш қурилмаси кенг қўлланилади. илгак 2 ажратиш-тиркаш қурилмасининг асосий элементи ҳисобланади. унга тепки 4 билан қайд қилинувчи лўкидон 6 ўрнатилган. бу эса ҳалқани қурилмадан ўз-ўзидан ажралишига йўл қўймайди. илгак стержени корпус ва қопқоқнинг иккита сирпаниш подшипникига ўрнатилган. бу эса илгакни ўз ўқи атрофида айланишини ва стерженни бўйлама йўналишда силжишини таъминлайди. корпус ичига, иккита шайба билан олдиндан стержен гайкаси билан сиқилган резинали элемент 9 жойлаштирилган. натижада, тирқиш йўқотилиб тиркаш қурилмасини қулай ишлашини таъминлайди. таянч-тиркаш қурилмаси бир-бирига боғлаш конструкциясига кўра, шкворенли ва роликли турларга бўлинади. шкворенли таянч-тиркаш қурилмаси битта ёки иккита қамрагичли бўлиши мумкин. иккита қамрагичли, ярим автоматик қурилмалар кенг тарқалган. 11.29-расм. таянч-тиркаш қурилмаси. 1-сақлагич планка ўқи; 2-сақлагич планка; 3-кронштейн; 4-эгар; 5,9,10маслёнкалар; 6-шарнир ўқи; 7,16-пружиналар; 8-қамрагич ўқи; 11,13-қамрагичлар; 12-шпонт; 14-ричаг; 15-қулфловчи кулак; 17-лўкидон. тортувчи автомбил рамасига болтлар билан қотирилган устки рамада иккита кронштейн 3 маҳкамланган. уларннг зўғотасига (проушина) резинаметаллик втулкалар билан эгарни 4 иккита ўқи кирган. бундай бириктириш эгарни бўйлама текисликда эркин …

ган. шу тарзда ярим тиркамани тортувчи автомобилдан ажралмаслиги кафолатланади. автопоездни горизонтал текисликдан эгилувчанлиги шкворенни қамрагичларда айланиш имконияти билан таъминланади. автопоездни ажратиш учун сақлагич планка бўшатилиб, юқорига кўтарилади. кулак 15 ричаг 14 ёрдамида олдинга сурилади ва лўкидон 17 билан қайд қилинади. қамрагичлар очилади ва кулакни бўшатади сўнгра пружина таъсирида орқага сурилиб қамрагичлар гарданига тақалади. лебедка (чиғир) червяк турли редуктор ва горизонтал жойлаштирилган тортувчи барабанлар билан автомобил рамасига ўрнатилди (11.30-расм). 11.30-расм. лебедка. 1,4-масленкалар; 2-барабанни ишга тушириш ричаги; 3-лебедкани кўндаланг тўсини; 5-сақлагич скобаси; 6-йўналтирувчи ролик; 7-кронштейн; 8-илгак троси; 9лебедка редуктори; 10,12-кардан валлари; 11-оралиқ таянч; 13-ричаг қулфи; 14қувват олиш қутиси ричаги; 15-қувват олиш қутиси; 16-лебедкани орқа кўндаланг тўсини. лебедка, йўлни ўта оғир бўлагидан ўтиш, ҳаракатланиш қобилиятини йўқотган автомобилни ўзини-ўзи тортиб олиб чиқиш ва ботиб қолган транспорт воситасини чиқариш учун хизмат қилади. лебедкани олдинги кўндаланг тўсини болтлар ёрдамида автомобилни олдинги буфери ва рама лонжеронига маҳкамланган. орқа кўндаланг тўсин 16 рамани биринчи кўндаланг тўсинига қотирилган. лебедка …
