1 / 12

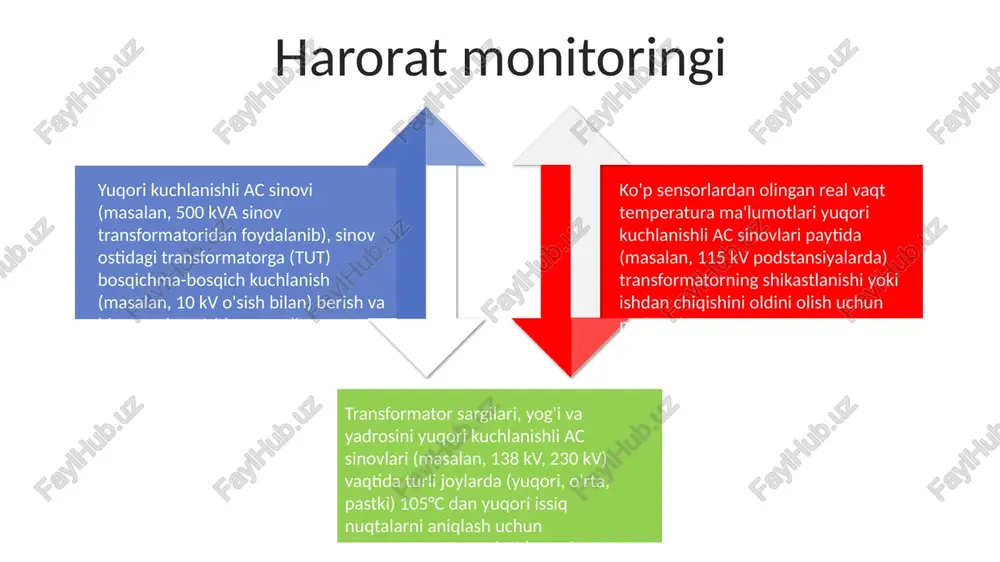

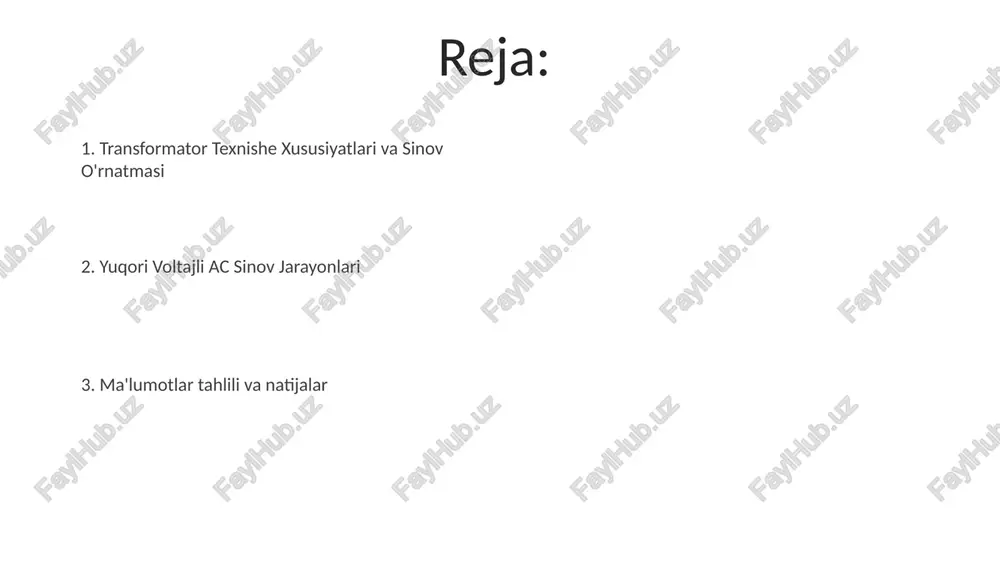

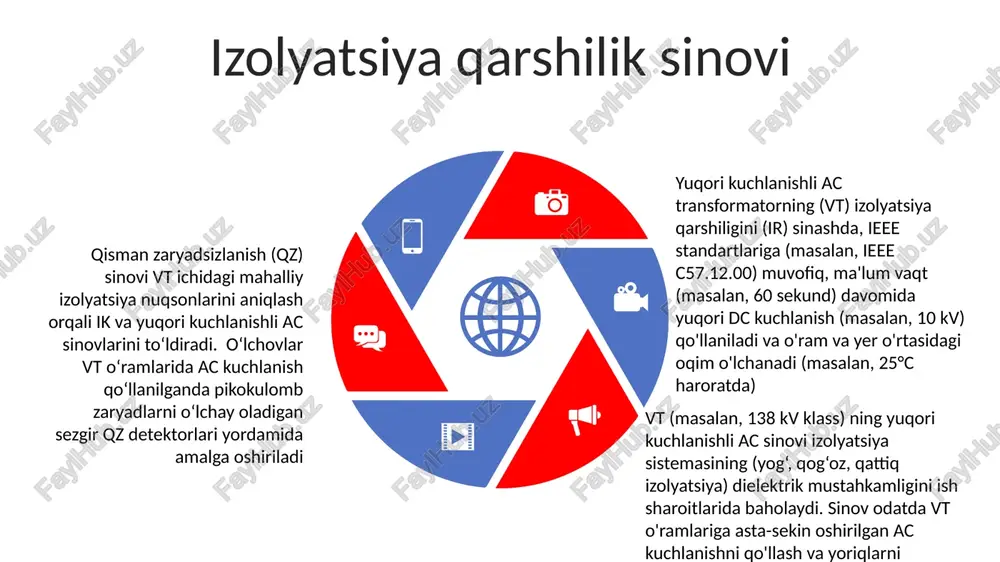

powerpoint presentation kuchlanish transformatrini yuqori kuchlanishli òzgaruvchan tokda sinash 🧢ròziboyev🧢 reja: 1. transformator texnishe xususiyatlari va sinov o'rnatmasi 2. yuqori voltajli ac sinov jarayonlari 3. ma'lumotlar tahlili va natijalar voltaj o'lchash harorat monitoringi yuqori kuchlanishli ac sinovi (masalan, 500 kva sinov transformatoridan foydalanib), sinov ostidagi transformatorga (tut) bosqichma-bosqich kuchlanish (masalan, 10 kv o'sish bilan) berish va bir vaqtning o'zida raqamli multimetrlar yordamida bir nechta nuqtalarda (birlamchi, ikkilamchi) monitoring qilishni o'z ichiga oladi ko'p sensorlardan olingan real vaqt temperatura ma'lumotlari yuqori kuchlanishli ac sinovlari paytida (masalan, 115 kv podstansiyalarda) transformatorning shikastlanishi yoki ishdan chiqishini oldini olish uchun muhimdir transformator sargilari, yog'i va yadrosini yuqori kuchlanishli ac sinovlari (masalan, 138 kv, 230 kv) vaqtida turli joylarda (yuqori, o'rta, pastki) 105°c dan yuqori issiq nuqtalarni aniqlash uchun temperatura sensorlari (masalan, termojuftlar, rtdlar) kuzatiladi. ieee standartlari ruxsat etilgan temperatura ko'tarilishini belgilaydi. izolyatsiya qarshilik sinovi yuqori kuchlanishli ac transformatorning (vt) izolyatsiya qarshiligini (ir) sinashda, ieee …

2 / 12

nda pikokulomb zaryadlarni oʻlchay oladigan sezgir qz detektorlari yordamida amalga oshiriladi natijalar tahlili 2 soat uzluksiz 110% yuklama (15 mva)da ishlagandan keyin yuqori o'ramda maksimal 65°c harorat ko'tarilish o'lchandi. infraqizil termografiya mahalliy qizigan joylarni tasdiqladi. atrofdagi harorat: 25°c. ieee c57.12.90 standartlariga muvofiqlik ta'minlanmadi. 200 kv li dielektrik mustahkamlik sinovi 1 daqiqa ta'sir qilgandan so'ng 180 kv da izolyatsiyaning buzilishini ko'rsatdi. qisman zaryadlanish tahlili (abb tmy-1500 transformator modeli) bushingga yaqin 3 ta alohida zaryadlanish joyini aniqladi. sinov davomiyligi: 3 soat yuqori kuchlanishli ac sinovlari (100 kv, 50 hz) 90% yuklanishda 2,5% kuchlanish nisbati xatosini aniqladi, bu iec 60044-1 da ko'rsatilgan ±1% tolerantlikdan oshadi. sinov joylari: yuqori kuchlanishli laboratoriya, milliy energetika tarmog'i podstansiyasi (london). natijalar cho'qqilar oqimlarida (1000a) sezilarli og'ishni ko'rsatdi. xavfsizlik choralari yuqori kuchlanishli ac sinovlari xavfsizlik protokollariga qat'iy rioya qilishni talab qiladi (ieee/ansi c2, osha 1910.268) transformatorni qo'llashdan oldin, uni vizual tekshiring (birlamchi va ikkilamchi o'ramlar, izolyatsiya, klemmalar). qisqa tutashuv …

3 / 12

sil bayon etuvchi to'liq sinov hisobotida hujjatlashtiriladi transformatorning birlamchi o'rami ga nazorat qilinadigan bosqichma-bosqich o'sayotgan ac kuchlanish (0-110 kv) qo'llaniladi, ikkilamchi kuchlanish chiqishi aniq o'lchanadi, izolyatsiya qarshiligi (megohmmetr yordamida) o'lchanadi va har bir kuchlanish bosqichida natijalar qayd etiladi (iec 60076-1 standarti) sinov jarayoni yuqori kuchlanishli ac sinov protsedurasi ansi/ieee c57.12.00, iec 60076-1 va boshqa tegishli standartlarga muvofiq yuqori kuchlanishli laboratoriyada transformatorning birlamchi o'rami ga asta-sekin oshirilgan ac kuchlanish (masalan, nominal kuchlanishning 1,5 dan 2 baravarigacha) qo'llashni o'z ichiga oladi sinovda, o'zgaruvchan avtotransformator yordamida qo'llaniladigan ac kuchlanishni aniq boshqarish va uni ossillograf va boshqa aniq asboblar yordamida (chastota, to'lqin shakli) monitoring qilish laboratoriyada amalga oshiriladi voltaj va tok shakllarini, temperatura oshishini va qisman zaryadlanish ko'rsatkichlarini baholash orqali transformator ishlab chiqaruvchining texnik shartlariga va ieee c57.13 kabi tegishli sanoat standartlariga mos kelishini tekshirish o'tkaziladi ma'lumotlarni yig'ish nemisistonning siemens elektr transformatorlarini sinov laboratoriyasida matlab yoki python yordamida transformatorning chastota javobi (50 gts – …

4 / 12

ig'ish tizimlari yordamida birlamchi va ikkilamchi toklar (amper) o'lchanadi yuqori kuchlanishli o'zgaruvchan tok sinovlari uchun maxsus asboblar (masalan, 138 kv, 230 kv kuchlanish va 1000 a, 5000 a tok uchun mo'ljallangan tok transformatorlari) yordamida aniq tok o'lchovlari zarur. o'lchovlar transformator samaradorligini aniqlash va potentsial nosozliklarni aniqlash uchun muhimdir. o'lchangan toklar tahlili (masalan, ossillograf, raqamli multimetr yordamida) turli kuchlanish darajalarida (kv) qo'zg'alish toki, magnitlash toki va bo'sh yurish yo'qotishlari kabi parametrlarni aniqlaydi tok o'lchash e'tiboringiz uchun rahmat @taqdimot_robot image1.jpeg image2.jpeg
