1 / 30

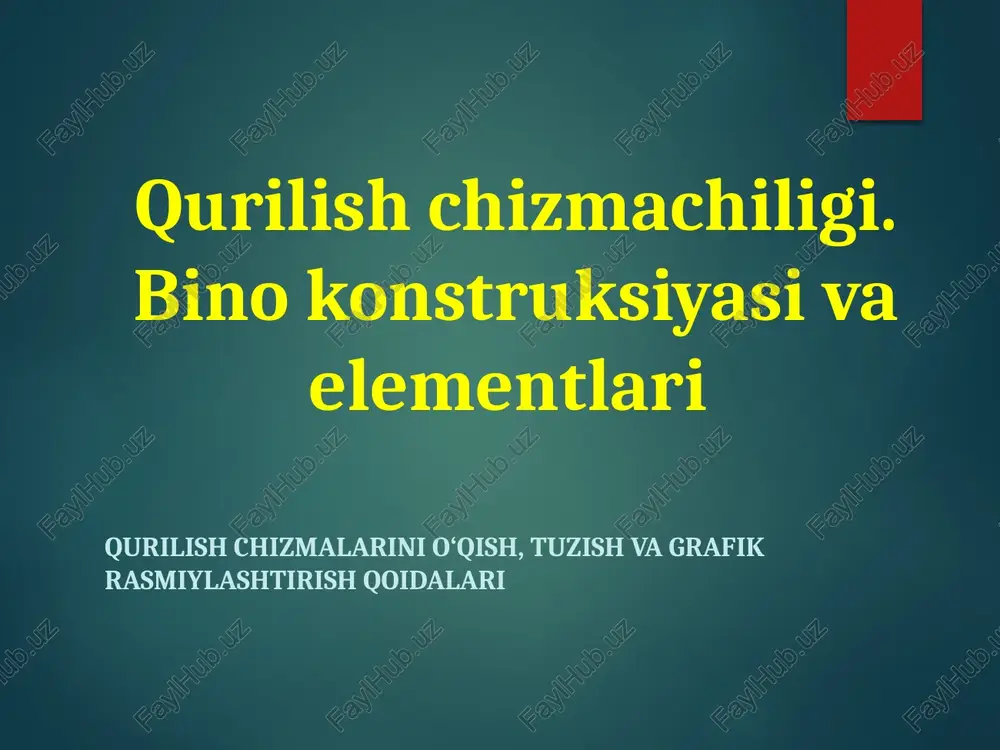

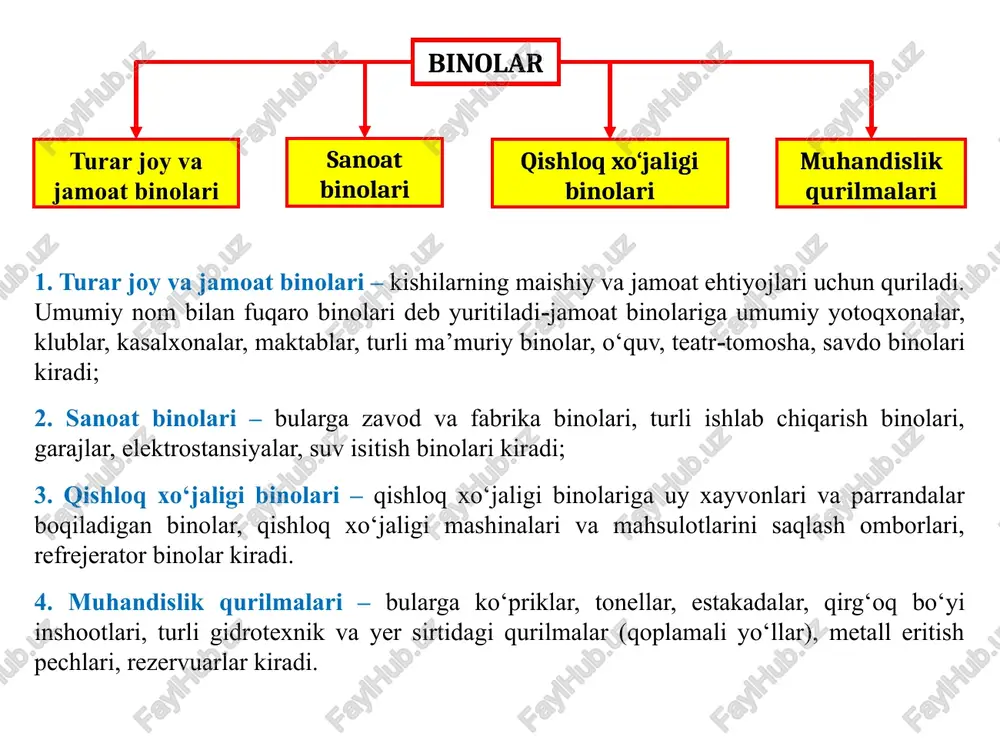

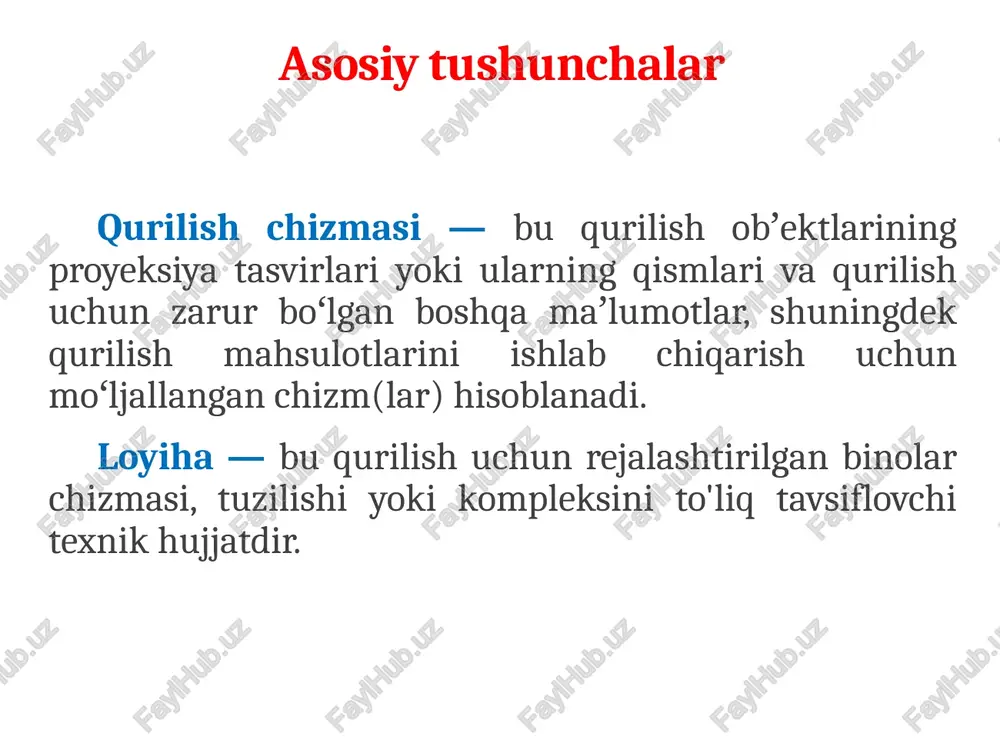

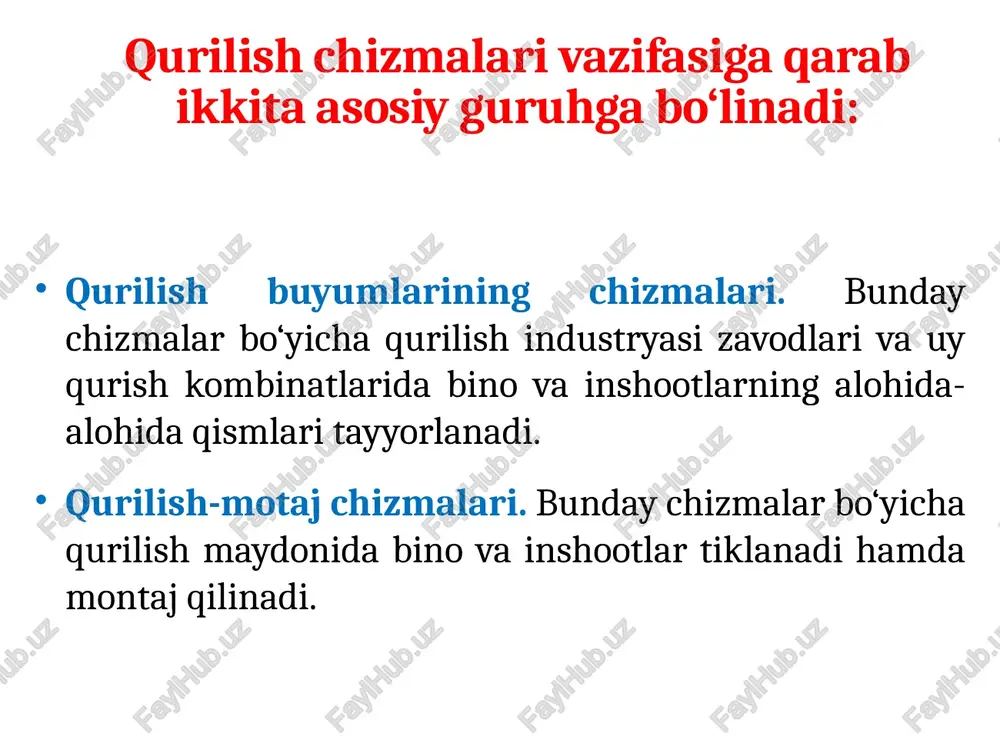

prezentatsiya powerpoint qurilish chizmachiligi. bino konstruksiyasi va elementlari qurilish chizmalarini o‘qish, tuzish va grafik rasmiylashtirish qoidalari asosiy tushunchalar qurilish chizmasi — bu qurilish obʼektlarining proyeksiya tasvirlari yoki ularning qismlari va qurilish uchun zarur boʻlgan boshqa maʼlumotlar, shuningdek qurilish mahsulotlarini ishlab chiqarish uchun moʻljallangan chizm(lar) hisoblanadi. loyiha — bu qurilish uchun rejalashtirilgan binolar chizmasi, tuzilishi yoki kompleksini to'liq tavsiflovchi texnik hujjatdir. binolar qishloq xo‘jaligi binolari sanoat binolari turar joy va jamoat binolari muhandislik qurilmalari 1. turar joy va jamoat binolari – kishilarning maishiy va jamoat ehtiyojlari uchun quriladi. umumiy nom bilan fuqaro binolari deb yuritiladi-jamoat binolariga umumiy yotoqxonalar, klublar, kasalxonalar, maktablar, turli ma’muriy binolar, o‘quv, teatr-tomosha, savdo binolari kiradi; 2. sanoat binolari – bularga zavod va fabrika binolari, turli ishlab chiqarish binolari, garajlar, elektrostansiyalar, suv isitish binolari kiradi; 3. qishloq xo‘jaligi binolari – qishloq xo‘jaligi binolariga uy xayvonlari va parrandalar boqiladigan binolar, qishloq xo‘jaligi mashinalari va mahsulotlarini saqlash omborlari, refrejerator binolar …

2 / 30

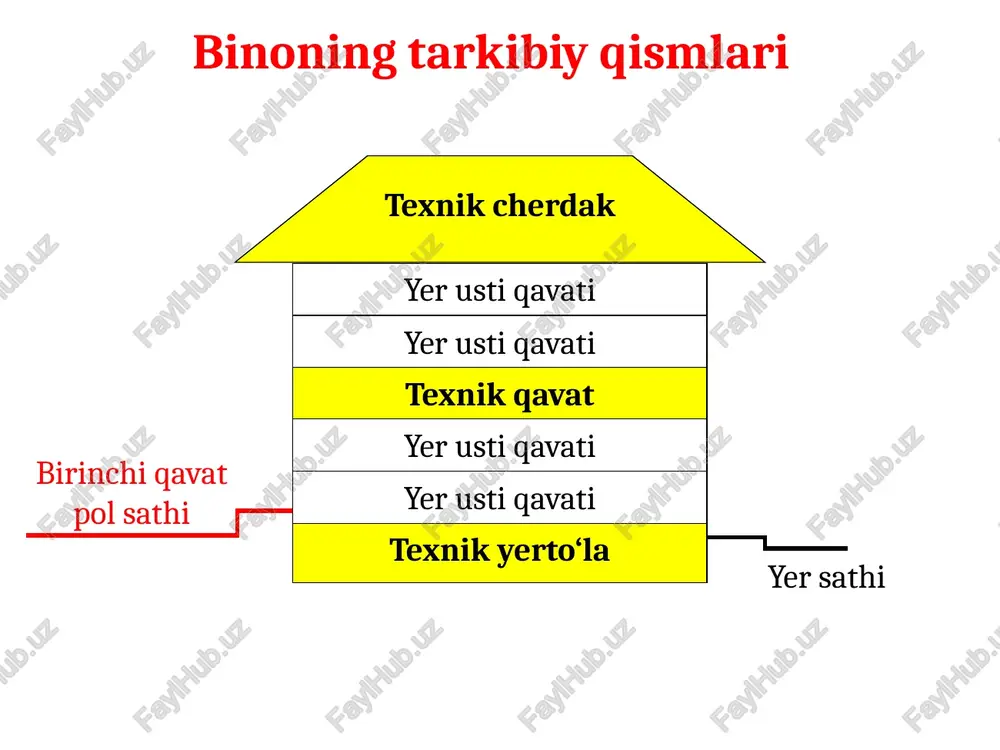

ti yer usti qavati binoning tarkibiy qismlari binoning tarkibiy qismlari binoning tarkibiy elementlari binon loyihasini rejalashtirish asosiy yuk ko‘taruvchi konstruktsiyalarning holatini belgilovchi chiziqlar bo‘ylama va ko'ndalang koordinatsion o'qlar deyiladi. koordinatsion o'qlar orasidagi masofalar bitta modulli tizim bo'yicha olinadi va asosiy modulga karrali bo'lishi kerak (2m=200, 3m=300, 5m=500, 12m=1200, 15m=1500, 30m=3000, 60m=6000). modulli o‘lchamlar tizimi qurilishda tiplashtirish va standartlashtirishga yordam beradi. plan binoning ma’lum balandlikdagi tekislik orqali fikran qirqib ko‘rsatilgan tasviri plan deyiladi. kesuvchi tekislik deraza va eshik bo‘shlig‘i orqali o‘tadi. planda imoratning ko‘rinmaydigan qismlari tasvirlanmaydi. shuning uchun qavatlardagi xonalar har xil bo‘lsa, hamma qavatlarning planlari alohida-alohida ko‘rsatiladi. xonalar va devorlarning olchamlari to‘liq ko‘rsatiladi. plan planni bajarish bosqichlari 1-bosqich: koordinatsion o‘qlar o‘tkaziladi. planni bajarish bosqichlari 2-bosqich: devor va to‘sinlar koordinatsion o‘qlarga bog‘lanadi. 3-bosqich: deraza va eshik joylari belgilanadi. planni bajarish bosqichlari 4-bosqich: asosiy chiziqlar qalinlashtiriladi va o‘lchamlar qo‘yiladi. planni bajarish bosqichlari qirqim binoni vertikal tekislik bilan qirqilganda hosil bo‘ladigan ko‘rinishiga qirqim …

3 / 30

mondan ko‘rinishi old fasad, orqa tomondan ko‘rinishi orqa fasad, chap tomondan ko‘rinishi chap yon fasad, o‘ng tomondan ko‘rinishi esa o‘ng yon fasad deyiladi. bino fasadi, uning plani va vertikal qirqimi orqali yasaladi. bino fasadi qurilish chizmalarida o‘lchamlar mashinasozlik chizmalaridagiga o‘xshab millimetrlarda qo‘yiladi. lekin o‘lchamlarni santimetr va metrlarda, o‘lcham birligini ko‘rsatib yoki ko‘rsatmasdan qo‘yishga ham ruxsat etiladi. qurilish chizmalaridagi o‘lcham qo‘yishning o‘ziga xos xususiyatlaridan biri, ularning zanjirsimon qilib qo‘yilishi hamda takrorlanishidir, ya’ni o‘lchamlarni takror qo‘yishga ham ruxsat beriladi. qurilish chizmalarida o‘lcham qo‘yish qoidalari o‘lcham qo‘yishda ko‘rsatkich (strelka) lar o‘rniga, o‘lcham chizig‘iga 45° og‘ib turgan, uzunligi 2-4 mm bo‘lgan shtrix chiziqlar chiziladi. agar zanjirsimon joylashgan o‘lcham o‘rtalarida shtrix chiziqlarga joy kamlik qilsa, ularni nuqtalar bilan almashtirish mumkin. planlarda o‘lcham qo‘yish har bir tashqi devor bo‘yicha undan 21-28 mm uzoqlikda, oraligi 7-10 mm bo‘lgan uchta yopiq zanjirsimon o‘lcham chiziqlari o‘tkaziladi. qurilish chizmalarida o‘lcham qo‘yish qoidalari qurilish chizmalarida o‘lcham qo‘yish qoidalari ko‘ndalang yo‘nalishdagi kooerdinatsion …

4 / 30

biga qarab 1,0-1,5 mm da bajariladi. asosiy devorlar qalinligi odatda 510 mm, devor to‘sinlari esa 255 mm qilib olinadi. g‘ishtdan teriladigan devor qalinliklarining o‘ziga xos xususiyatlari devor va to‘sinlarning qalinligi quyidagicha tanlanishi mumkin: 1,5 g‘isht qilib terilganda 380 mm; 2 g‘isht qilib terilganda 510 mm; 2,5 g‘isht qilib terilganda 640 mm; 3 g‘isht qilib terilganda 770 mm. devor to‘sinlari 1 yoki 1,5 g‘isht hisobida kelib chiqib qallinligi tanlanadi, ya’ni 255 yoki 380 mm. qurilish konstruksiyalari elementlari yopma plita fundament bloki kolonna (ustun) zina marshi devor bloki rigel zina marshi qurilish chizmalarida zinalarni belgilanishi qirqimda planda birinchi qavatda planda o‘rta qavatda planda oxirgi qavatda e’tiboringiz uchun raxmat! image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.jpeg image26.jpeg image27.jpeg image28.jpeg image29.png image30.jpeg image35.png image36.png image31.png image32.png image33.png image34.png /docprops/thumbnail.jpeg
