sborochnie cherteji i ix soderjanie

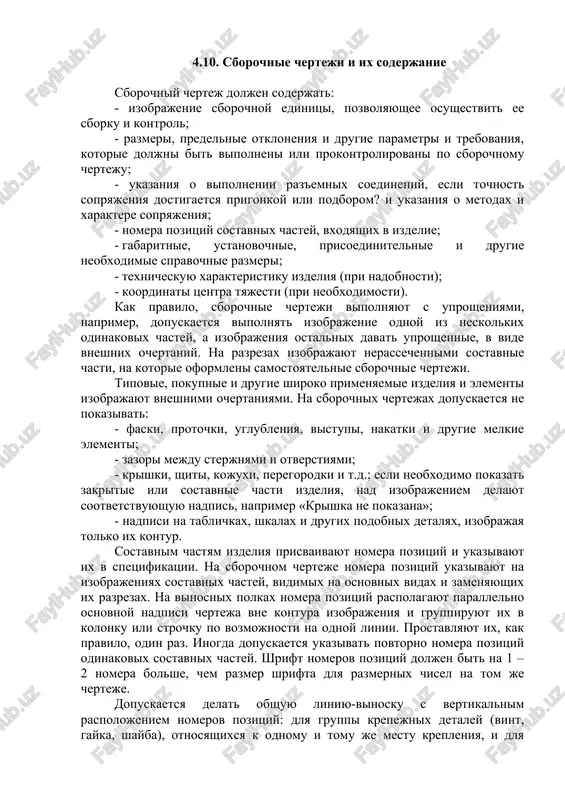

4.10. sborochnie cherteji i ix soderjanie sborochniy chertej doljen soderjat: - izobrajenie sborochnoy edinitsi, pozvolyayushee osushestvit ee sborku i kontrol; - razmeri, predelnie otkloneniya i drugie parametri i trebovaniya, kotorie doljni bit vipolneni ili prokontrolirovani po sborochnomu cherteju; - ukazaniya o vipolnenii raz'emnix soedineniy, esli tochnost sopryajeniya dostigaetsya prigonkoy ili podborom? i ukazaniya o metodax i xaraktere sopryajeniya; - nomera pozitsiy sostavnix chastey, vxodyashix v izdelie; - gabaritnie, ustanovochnie, prisoedinitelnie i drugie neobxodimie spravochnie razmeri; - texnicheskuyu xarakteristiku izdeliya (pri nadobnosti); - koordinati tsentra tyajesti (pri neobxodimosti). kak pravilo, sborochnie cherteji vipolnyayut s uprosheniyami, naprimer, dopuskaet...

This file contains 4 pages in DOCX format (119.0 KB). To download "sborochnie cherteji i ix soderjanie", click the Telegram button on the left.
