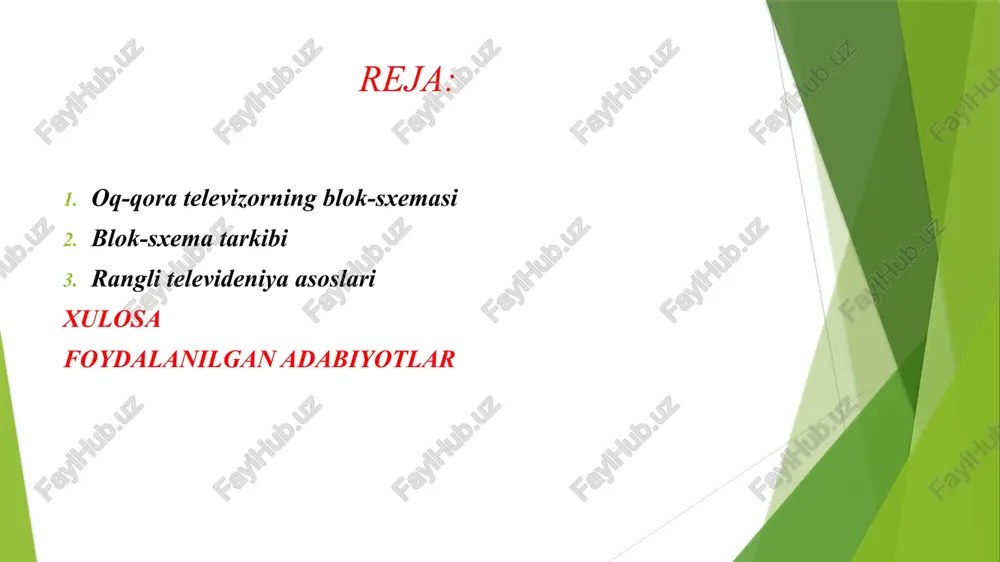

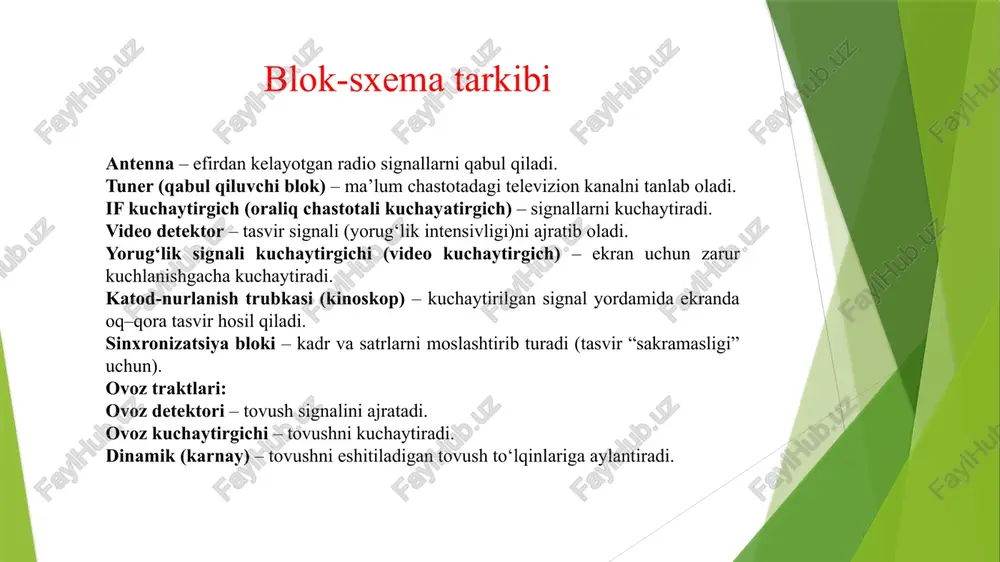

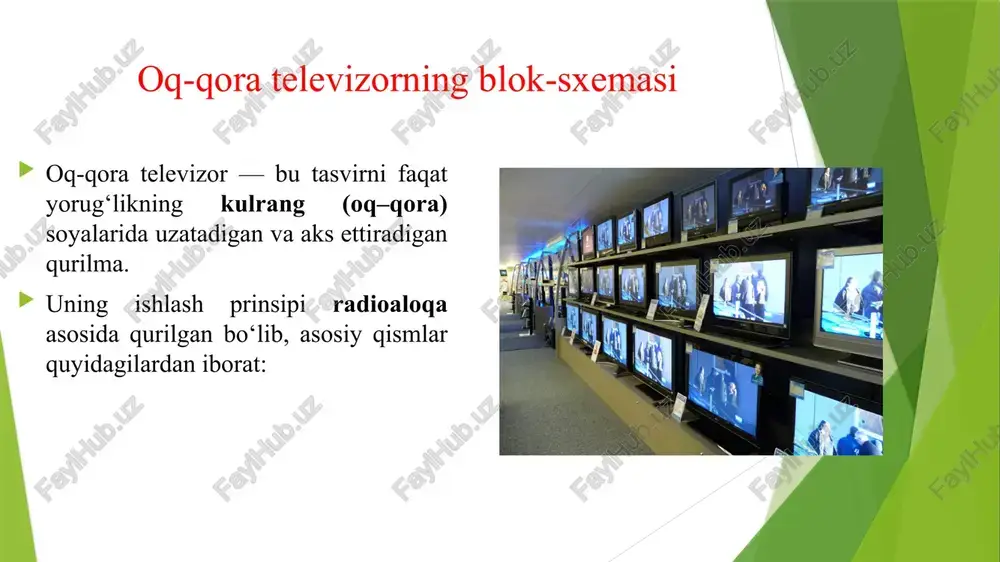

oq-qora televizorning blok-sxemasi. rangli televideniya asoslari oq-qora televizorning blok-sxemasi. rangli televideniya asoslari reja: oq-qora televizorning blok-sxemasi blok-sxema tarkibi rangli televideniya asoslari xulosa foydalanilgan adabiyotlar oq-qora televizorning blok-sxemasi oq-qora televizor — bu tasvirni faqat yorug‘likning kulrang (oq–qora) soyalarida uzatadigan va aks ettiradigan qurilma. uning ishlash prinsipi radioaloqa asosida qurilgan bo‘lib, asosiy qismlar quyidagilardan iborat: blok-sxema tarkibi antenna – efirdan kelayotgan radio signallarni qabul qiladi. tuner (qabul qiluvchi blok) – ma’lum chastotadagi televizion kanalni tanlab oladi. if kuchaytirgich (oraliq chastotali kuchayatirgich) – signallarni kuchaytiradi. video detektor – tasvir signali (yorug‘lik intensivligi)ni ajratib oladi. yorug‘lik signali kuchaytirgichi (video kuchaytirgich) – ekran uchun zarur kuchlanishgacha kuchaytiradi. katod-nurlanish trubkasi (kinoskop) – kuchaytirilgan signal yordamida ekranda oq–qora tasvir hosil qiladi. sinxronizatsiya bloki – kadr va satrlarni moslashtirib turadi (tasvir “sakramasligi” uchun). ovoz traktlari: ovoz detektori – tovush signalini ajratadi. ovoz kuchaytirgichi – tovushni kuchaytiradi. dinamik (karnay) – tovushni eshitiladigan tovush to‘lqinlariga aylantiradi. rangli televideniya asoslari rangli …

2 / 26

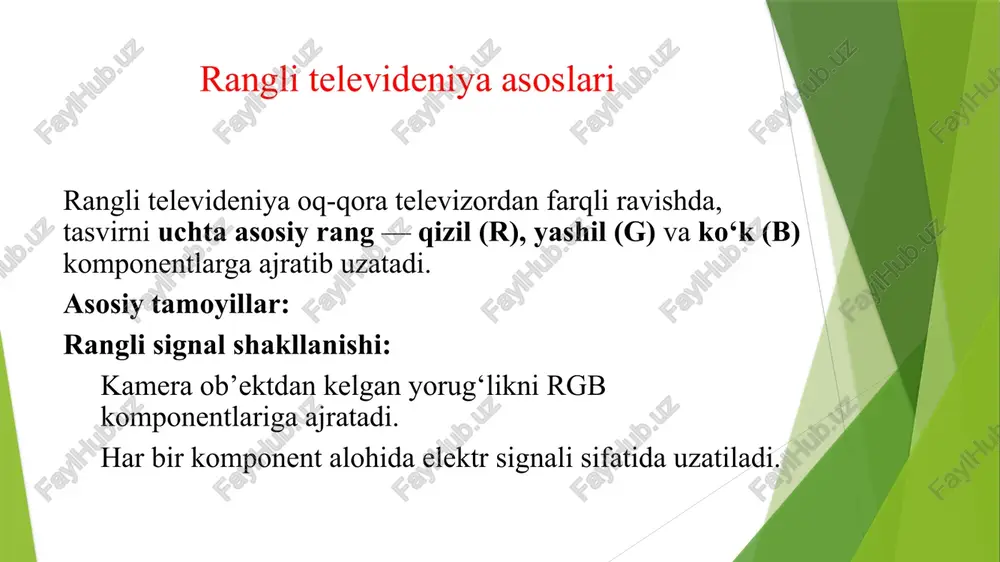

kineskop (katod trubkasi):uchta elektron nur mavjud (r, g, b). ekran fosforli qatlam bilan qoplangan bo‘lib, har bir nuqta uchta fosfordan iborat (qizil, yashil, ko‘k). uch nurning intensivligi turlicha bo‘lishi natijasida turli ranglar hosil bo‘ladi. rangli televideniye — tasvirlarni oʻz tabiiy rangida uzatish va tomosha qilishga imkon beradigan televideniye. rangli televideniye tabiiy ranglarning qizil, koʻk va yashil ranglarga ajratish xossasiga asoslangan. rangli televideniyeda ham tasvir elementlari (nuqtalar) galmagal uzatiladi. juda mayda detallar oqqora rangda, oʻrtacha detallar 2 rangda, yiriklari 3 rangda uzatiladi. rangli televideniye kamerasida obʼyektdan qaytgan nurni 2 ta maxsus koʻzgu qizil, koʻk va yashil nurlarga ajratadi, bu nurlar tegishli elektronnur trubkaga yoʻnaladi (har qaysi rangdagi nur boshqaboshqa trubkaga boradi). trubkalar chiqishida rangli videosignallar (i^, ik va iya) hosil boʻladi. bular kuchaytirilib, kodlovchi qurilmaga oʻtkaziladi. bu yerda maxsus oʻzgartirgich signallarni 3 signalga: yorqinlik signaliga va ranglarni uzatish uchun moʻljallangan 2 signalga ajratadi. yorqinlik signali i, uchta rang tashkil etuvchilardan hosil …

3 / 26

eniye dasturlarini oqqora rangda kursa boʻladi. birinchi rangli televideniye loyihasini rus ixtirochisi i.a. adamian 1907—08 yil taklif qilgan. bunda tasvir nuqtalari qizil, koʻk va yashil yorugʻlik filtrlari orqali uzatilgan, qabul qilish joyida ham tasvir xuddi shunday filtrlar orqali koʻrilgan. 1929-yil "amerikan telefon end telegraf kompani" (aqsh) lab.sida rangli signallar uchta mustaqil kanal orqali uzatilgan. rangli televideniyening mukammalroq elektron tizimi 1951-yil aqsh da ishlab chiqilgan; aqsh da rangli televideniye 1954-yildan muntazam ishlay boshladi. sssr da 1956-yildan leningrad televideniye markazi, 1959-yildan moskva televideniye markazi rangli televideniye dasturlarini namoyish kila boshladi. 1966-yil sovetfransuz tizimi "secamiii" yaratildi va 1967-yil qoʻllana boshladi. 1967-yildan germaniya, buyuk britaniya va gʻarbiy yevropaning boshqa shaharlarida pal tizimidagi rangli televideniye koʻrsatuvlari berila boshladi. oʻzbekiston televideniyesi rangli televideniye dasturlarini 1970-yil koʻrsata boshladi. televideniye, fan, texnika va madaniyatning koʻrinadigan axborotlar (harakatlanuvchi tasvirlar)ni radioelektron vositalar yordamida muayyan masofaga uzatish bilan bogʻliq sohasi; axborotlarni tarqatish vositalaridan biri. insoniyat oʻzi yashab turgan joydan uzokdagi narsalar …

4 / 26

a optikmexanik qurilmalardan foydalanilgan (ularni ishlab chiqishni nemis muhandisi p. g. nipkov 1884-yildan boshlab bergan). 30-yillar oʻrtalaridan boshlab dastlabki elektron televideniye tizimi paydo boʻldi. inson koʻzi uzatilgan televizion tasvirlarni kabul qiluvchi oxirgi boʻgʻim hisoblangani uchun televizion tizimlar koʻzning koʻrish jarayonlarini hisobga olib qurilgan, yaʼni televideniye koʻz xususiyatlariga asoslangan. bunda kolbachalar va tayoqchalar oʻrnida fotoelementlar ishlatilgan. agar obyektiv orqali biror obʼyektning tasviri fotoelementlardan tashkil topgan panelga tushirilsa, tasvirning alohida elementlaridan kelayotgan yorugʻlik intensivligiga monand elektr signallari olinadi. televideniye taraqqiyotida ichki fotoeffektni ochgan (1873) u. smithning, tashqi fotoeffektning asosiy qonuniyatlarini belgilab bergan (1888) a. g. stoletovnij, radioaloqani ixtiro qilgan (1895) a. s. yaoiovning, „katod teleskop“ tizimini ishlab chiqqan (1907) va shu tizim boʻyicha lab. sharoitida birinchi marta elektron televizion uzatishni amalga oshirgan (1911) b. l. rozingning xizmatlari katta. 1928 yilda oʻzbekistonlik ixtirochilar b. p. grabovskiy va i. f. belyanskiylar elektronnur yordamida xarakatdagi tasvirni bir joydan ikkinchi joyga uzatadigan va qabul qiladigan „radiotelefot“ni …

5 / 26

lariga, qabul qilishda uzatilgan signallarni tasvir elementlariga ketma-ket aylantirish jarayoniga tasvirlarni tiklash deyiladi. tasvirlarni analiz va sintez qilish jarayonlari sinxron hamda sinfaz boʻlishi kerak. televizion koʻrsatuv tizimida chiziqlisatr yoyilma qabul qilingan; bunda hosil qilinadigan tasvir kadri gorizontalsatr strukturaga ega boʻladi. tiklashning sinfazligini saqlash uchun har qaysi satr va kadr oxirida sinxronlovchi impuls uzatiladi. shu bilan televizion stya oʻz taʼsir zonasidagi barcha televizorlardagi tiklanishlarni boshqaradi. televideniyeda optik tasvirlarni hosil qilish va tiklash jarayonlari texnik jihatdan asosan vakuumli elektronnurli trubka yordamida amalga oshiriladi. uzatuvchi trubkalar ichida ichki fotoeffektli vidikon va tashki fotoeffektli superortikon, qabul qiluvchi trubkalardan esa turli kineskoplar keng tarqalgan. oq-qora televideniyeda yorugʻlik signali (videosignal) uzatuvchi trubkadan chiqishda kuchaytiriladi va elektr signaliga aylantiriladi. bunda radiokanal yoki kabel kanali aloqa kanali boʻlib xizmat qiladi. qabul qiluvchi qurilmada qabul qilingan signallar bir nurli kineskopda yorugʻlik nurlariga aylantiriladi; bunda kineskop ekrani oq nur nurlatadigan lyuminofor bilan qoplangan. rangli televideniye tabiatdagi barcha ranglarni maʼlum nisbatda …
