1 / 6

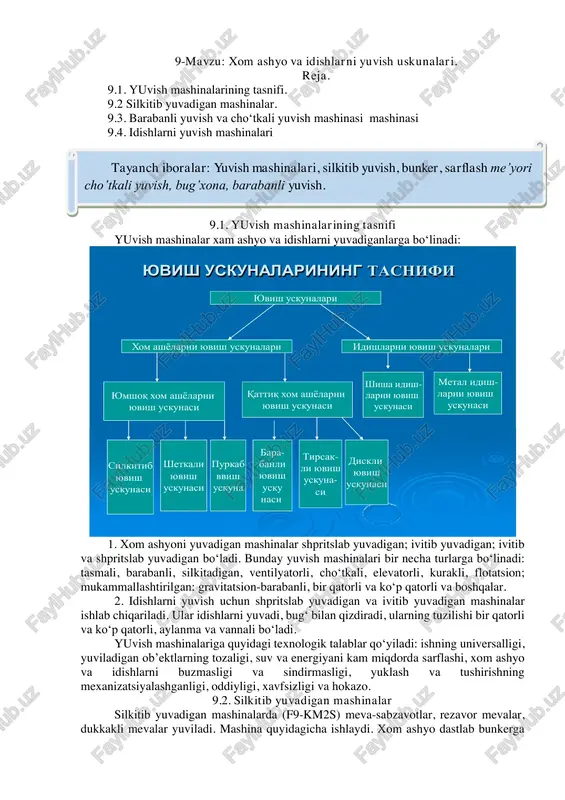

9-mavzu: xom ashyo va idishlarni yuvish uskunalari. reja. 9.1. yuvish mashinalarining tasnifi. 9.2 silkitib yuvadigan mashinalar. 9.3. barabanli yuvish va cho‘tkali yuvish mashinasi mashinasi 9.4. idishlarni yuvish mashinalari 9.1. yuvish mashinalarining tasnifi yuvish mashinalar xam ashyo va idishlarni yuvadiganlarga bo‘linadi: yuvish uskunalarining tasnifi yuvish uskunalari xom ashyolarni yuvish uskunalari idishlarni yuvish uskunalari yumshoq xom ashyolarni yuvish uskunasi qattiq xom ashyolarni yuvish uskunasi shisha idish- larni yuvish uskunasi metal idish- larni yuvish uskunasi silkitib yuvish uskunasi shetkali yuvish uskunasi purkab vvish uskuna bara- banli yuvish usku nasi tirsak- li yuvish uskuna- si diskli yuvish uskunasi 1. xom ashyoni yuvadigan mashinalar shpritslab yuvadigan; ivitib yuvadigan; ivitib va shpritslab yuvadigan bo‘ladi. bunday yuvish mashinalari bir necha turlarga bo‘linadi: tasmali, barabanli, silkitadigan, ventilyatorli, cho‘tkali, elevatorli, kurakli, flotatsion; mukammallashtirilgan: gravitatsion-barabanli, bir qatorli va ko‘p qatorli va boshqalar. 2. idishlarni yuvish uchun shpritslab yuvadigan va ivitib yuvadigan mashinalar ishlab chiqariladi. ular idishlarni yuvadi, bug‘ bilan qizdiradi, …

2 / 6

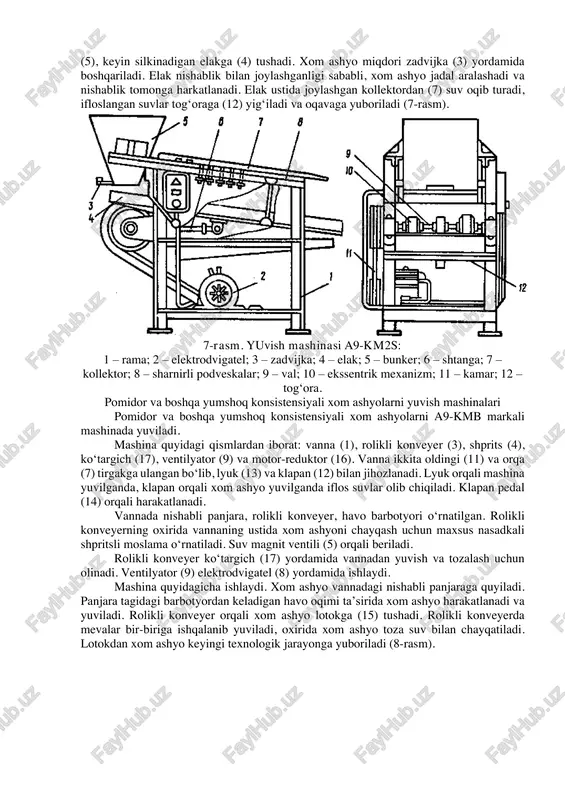

dvijka (3) yordamida boshqariladi. elak nishablik bilan joylashganligi sababli, xom ashyo jadal aralashadi va nishablik tomonga harkatlanadi. elak ustida joylashgan kollektordan (7) suv oqib turadi, ifloslangan suvlar tog‘oraga (12) yig‘iladi va oqavaga yuboriladi (7-rasm). 7-rasm. yuvish mashinasi a9-km2s: 1 – rama; 2 – elektrodvigatel; 3 – zadvijka; 4 – elak; 5 – bunker; 6 – shtanga; 7 – kollektor; 8 – sharnirli podveskalar; 9 – val; 10 – ekssentrik mexanizm; 11 – kamar; 12 – tog‘ora. pomidor va boshqa yumshoq konsistensiyali xom ashyolarni yuvish mashinalari pomidor va boshqa yumshoq konsistensiyali xom ashyolarni a9-kmb markali mashinada yuviladi. mashina quyidagi qismlardan iborat: vanna (1), rolikli konveyer (3), shprits (4), ko‘targich (17), ventilyator (9) va motor-reduktor (16). vanna ikkita oldingi (11) va orqa (7) tirgakga ulangan bo‘lib, lyuk (13) va klapan (12) bilan jihozlanadi. lyuk orqali mashina yuvilganda, klapan orqali xom ashyo yuvilganda iflos suvlar olib chiqiladi. klapan pedal (14) orqali harakatlanadi. vannada …

3 / 6

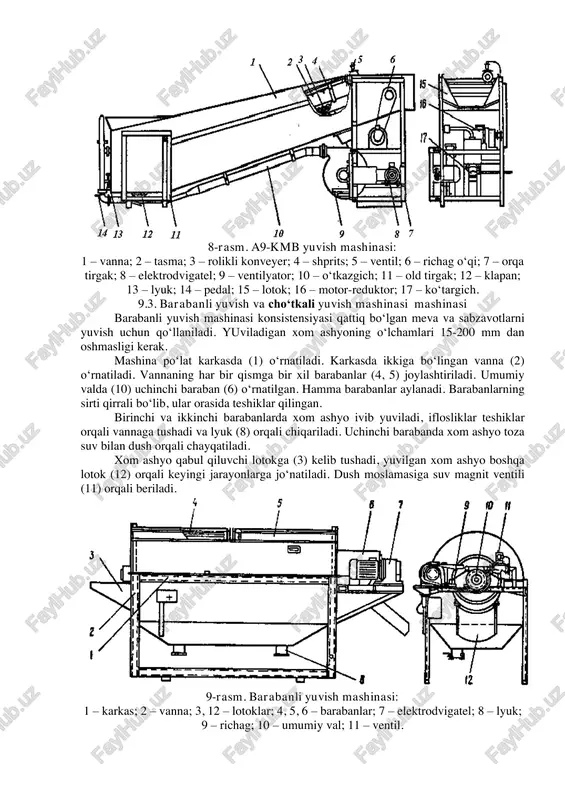

10 – o‘tkazgich; 11 – old tirgak; 12 – klapan; 13 – lyuk; 14 – pedal; 15 – lotok; 16 – motor-reduktor; 17 – ko‘targich. 9.3. barabanli yuvish va cho‘tkali yuvish mashinasi mashinasi barabanli yuvish mashinasi konsistensiyasi qattiq bo‘lgan meva va sabzavotlarni yuvish uchun qo‘llaniladi. yuviladigan xom ashyoning o‘lchamlari 15-200 mm dan oshmasligi kerak. mashina po‘lat karkasda (1) o‘rnatiladi. karkasda ikkiga bo‘lingan vanna (2) o‘rnatiladi. vannaning har bir qismga bir xil barabanlar (4, 5) joylashtiriladi. umumiy valda (10) uchinchi baraban (6) o‘rnatilgan. hamma barabanlar aylanadi. barabanlarning sirti qirrali bo‘lib, ular orasida teshiklar qilingan. birinchi va ikkinchi barabanlarda xom ashyo ivib yuviladi, iflosliklar teshiklar orqali vannaga tushadi va lyuk (8) orqali chiqariladi. uchinchi barabanda xom ashyo toza suv bilan dush orqali chayqatiladi. xom ashyo qabul qiluvchi lotokga (3) kelib tushadi, yuvilgan xom ashyo boshqa lotok (12) orqali keyingi jarayonlarga jo‘natiladi. dush moslamasiga suv magnit ventili (11) orqali beriladi. 9-rasm. barabanli yuvish …

4 / 6

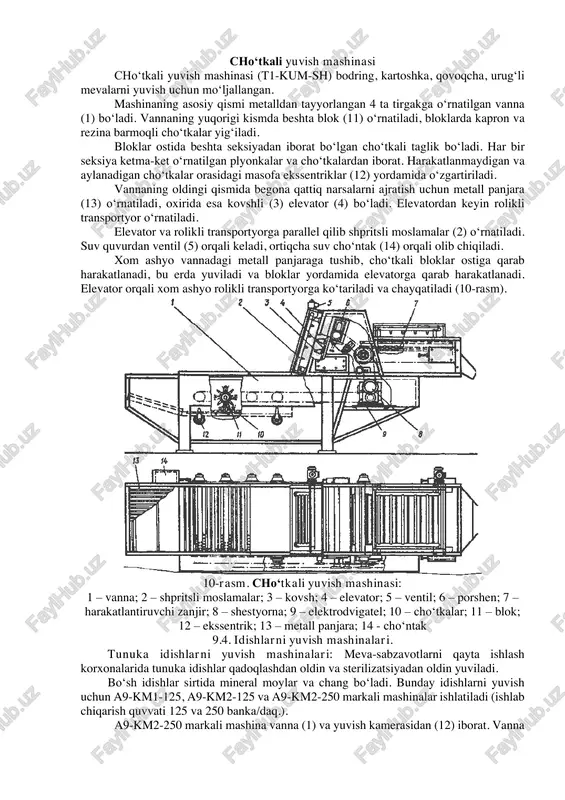

olikli transportyor o‘rnatiladi. elevator va rolikli transportyorga parallel qilib shpritsli moslamalar (2) o‘rnatiladi. suv quvurdan ventil (5) orqali keladi, ortiqcha suv cho‘ntak (14) orqali olib chiqiladi. xom ashyo vannadagi metall panjaraga tushib, cho‘tkali bloklar ostiga qarab harakatlanadi, bu erda yuviladi va bloklar yordamida elevatorga qarab harakatlanadi. elevator orqali xom ashyo rolikli transportyorga ko‘tariladi va chayqatiladi (10-rasm). 10-rasm. cho‘tkali yuvish mashinasi: 1 – vanna; 2 – shpritsli moslamalar; 3 – kovsh; 4 – elevator; 5 – ventil; 6 – porshen; 7 – harakatlantiruvchi zanjir; 8 – shestyorna; 9 – elektrodvigatel; 10 – cho‘tkalar; 11 – blok; 12 – ekssentrik; 13 – metall panjara; 14 - cho‘ntak 9.4. idishlarni yuvish mashinalari. tunuka idishlarni yuvish mashinalari: meva-sabzavotlarni qayta ishlash korxonalarida tunuka idishlar qadoqlashdan oldin va sterilizatsiyadan oldin yuviladi. bo‘sh idishlar sirtida mineral moylar va chang bo‘ladi. bunday idishlarni yuvish uchun a9-km1-125, a9-km2-125 va a9-km2-250 markali mashinalar ishlatiladi (ishlab chiqarish quvvati 125 va 250 …

5 / 6

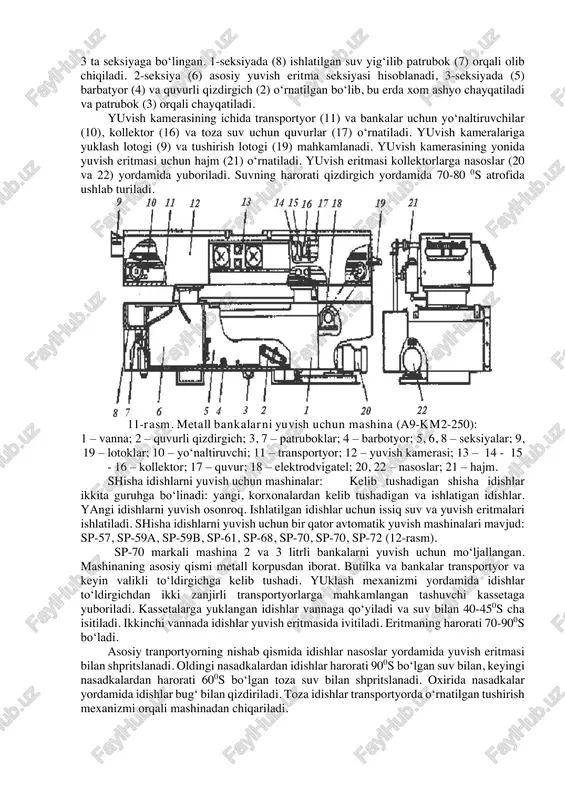

na (a9-km2-250): 1 – vanna; 2 – quvurli qizdirgich; 3, 7 – patruboklar; 4 – barbotyor; 5, 6, 8 – seksiyalar; 9, 19 – lotoklar; 10 – yo‘naltiruvchi; 11 – transportyor; 12 – yuvish kamerasi; 13 – 14 - 15 - 16 – kollektor; 17 – quvur; 18 – elektrodvigatel; 20, 22 – nasoslar; 21 – hajm. shisha idishlarni yuvish uchun mashinalar: kelib tushadigan shisha idishlar ikkita guruhga bo‘linadi: yangi, korxonalardan kelib tushadigan va ishlatigan idishlar. yangi idishlarni yuvish osonroq. ishlatilgan idishlar uchun issiq suv va yuvish eritmalari ishlatiladi. shisha idishlarni yuvish uchun bir qator avtomatik yuvish mashinalari mavjud: sp-57, sp-59a, sp-59b, sp-61, sp-68, sp-70, sp-70, sp-72 (12-rasm). sp-70 markali mashina 2 va 3 litrli bankalarni yuvish uchun mo‘ljallangan. mashinaning asosiy qismi metall korpusdan iborat. butilka va bankalar transportyor va keyin valikli to‘ldirgichga kelib tushadi. yuklash mexanizmi yordamida idishlar to‘ldirgichdan ikki zanjirli transportyorlarga mahkamlangan tashuvchi kassetaga yuboriladi. kassetalarga yuklangan idishlar …
