nasoslar va nasos stansiyalari

PPTX 9 стр. 375,3 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1 / 9

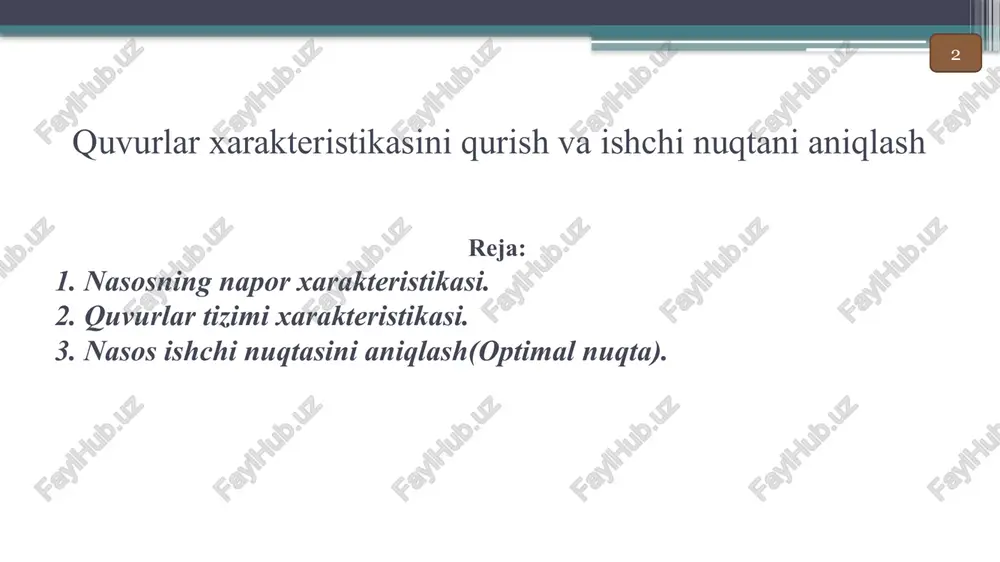

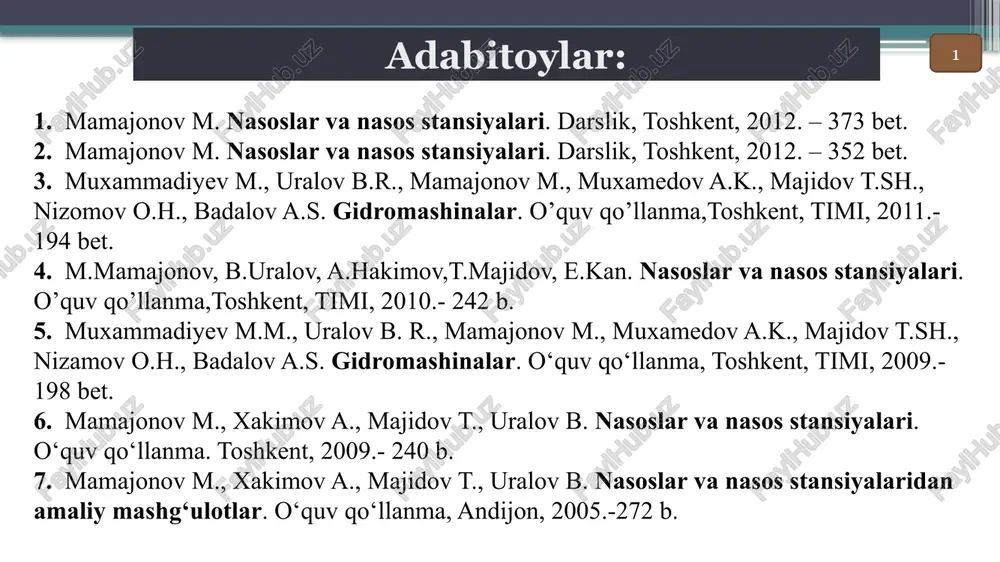

quvurlar xarakteristikasini qurish va ishchi nuqtani aniqlash quvurlar xarakteristikasini qurish va ishchi nuqtani aniqlash reja: nasosning napor xarakteristikasi. quvurlar tizimi xarakteristikasi. 3. nasos ishchi nuqtasini aniqlash(optimal nuqta). 2 ’ adabitoylar: 1. mamajonov m. nasoslar va nasos stansiyalari. darslik, toshkent, 2012. – 373 bet. 2. mamajonov m. nasoslar va nasos stansiyalari. darslik, toshkent, 2012. – 352 bet. 3. muxammadiyev m., uralov b.r., mamajonov m., muxamedov a.k., majidov t.sh., nizomov o.h., badalov a.s. gidromashinalar. o’quv qo’llanma,toshkent, timi, 2011.-194 bet. 4. m.mamajonov, b.uralov, a.hakimov,t.majidov, e.kan. nasoslar va nasos stansiyalari. o’quv qo’llanma,toshkent, timi, 2010.- 242 b. 5. muxammadiyev m.m., uralov b. r., mamajonov m., muxamedov a.k., majidov t.sh., nizamov o.h., badalov a.s. gidromashinalar. o‘quv qo‘llanma, toshkent, timi, 2009.-198 bet. 6. mamajonov m., xakimov a., majidov t., uralov b. nasoslar va nasos stansiyalari. o‘quv qo‘llanma. toshkent, 2009.- 240 b. 7. mamajonov m., xakimov a., majidov t., uralov b. nasoslar va nasos stansiyalaridan amaliy mashg‘ulotlar. o‘quv …
2 / 9

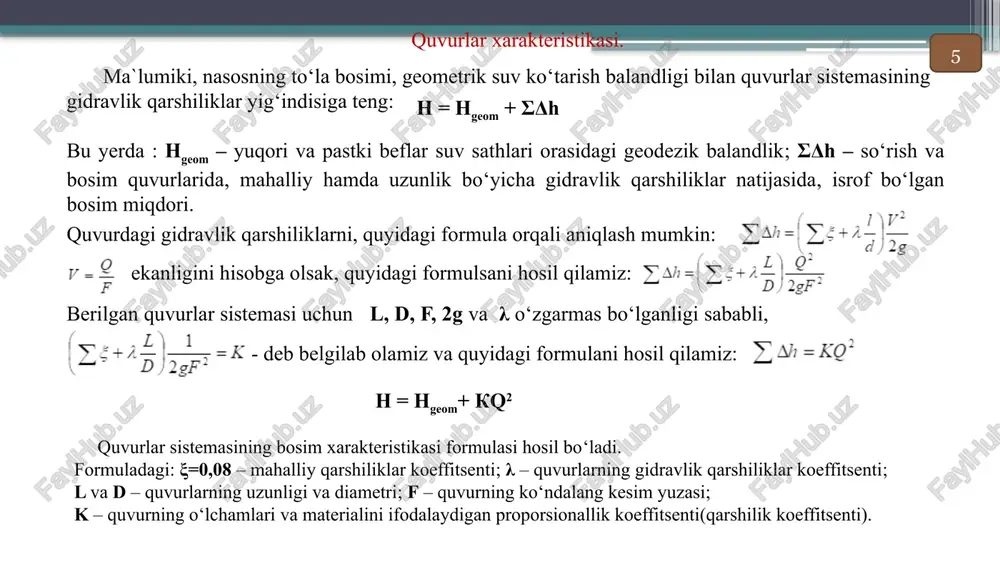

vurdagi gidravlik qarshiliklarni, quyidagi formula orqali aniqlash mumkin: ekanligini hisobga olsak, quyidagi formulsani hosil qilamiz: berilgan quvurlar sistemasi uchun l, d, f, 2g va λ o‘zgarmas bo‘lganligi sababli, - deb belgilab olamiz va quyidagi formulani hosil qilamiz: n = ngeom+ kq2 (2) quvurlar sistemasining bosim xarakteristikasi formulasi hosil bo‘ladi. formuladagi: ξ=0,08 – mahalliy qarshiliklar koeffitsenti; λ – quvurlarning gidravlik qarshiliklar koeffitsenti; l va d – quvurlarning uzunligi va diametri; f – quvurning ko‘ndalang kesim yuzasi; k – quvurning o‘lchamlari va materialini ifodalaydigan proporsionallik koeffitsenti(qarshilik koeffitsenti). 5 6 suv sarfining xar xil miqdorlarida, (2) formula bilan hisoblangan nuqtalar orqali o‘tkazilgan egri chiziq, quvurlar xarakteristikasi deyiladi (5-rasm). hosil bo‘lgan egri chiziq (quvurlar xarakteristikasi) bilan, nasosning bosim xarakteristikasi kesishgan (a) nuqta, nasos qurilmasining ish nuqtasi deyiladi(6-rasm). 5-rasm. quvurlar xarakteristikasi. 6-rasm. nasos qurilmasining ishchi nuqtasi. 7 quvurlar tizimining napor xarakteristikasi hquv(q) berilgan na­sosning napor xarakteristikasi h(q) bilan bir nuqtada kesishadi. bu nuqta nasos agregatining …
3 / 9
nasoslar va nasos stansiyalari - Page 3
4 / 9
nasoslar va nasos stansiyalari - Page 4
5 / 9
nasoslar va nasos stansiyalari - Page 5

Хотите читать дальше?

Скачайте все 9 страниц бесплатно через Telegram.

Скачать полный файл

О "nasoslar va nasos stansiyalari"

quvurlar xarakteristikasini qurish va ishchi nuqtani aniqlash quvurlar xarakteristikasini qurish va ishchi nuqtani aniqlash reja: nasosning napor xarakteristikasi. quvurlar tizimi xarakteristikasi. 3. nasos ishchi nuqtasini aniqlash(optimal nuqta). 2 ’ adabitoylar: 1. mamajonov m. nasoslar va nasos stansiyalari. darslik, toshkent, 2012. – 373 bet. 2. mamajonov m. nasoslar va nasos stansiyalari. darslik, toshkent, 2012. – 352 bet. 3. muxammadiyev m., uralov b.r., mamajonov m., muxamedov a.k., majidov t.sh., nizomov o.h., badalov a.s. gidromashinalar. o’quv qo’llanma,toshkent, timi, 2011.-194 bet. 4. m.mamajonov, b.uralov, a.hakimov,t.majidov, e.kan. nasoslar va nasos stansiyalari. o’quv qo’llanma,toshkent, timi, 2010.- 242 b. 5. muxammadiyev m.m., uralov b. r., mamajonov m., muxamedov a.k.,...
