1705424026.pptx /docprops/thumbnail.jpeg neft va gazni yig’ish tizimlarini loyihalashtirish jarayonining umumiy tavsifi neft va gazni yig’ish tizimlarini loyihalashtirish jarayonining umumiy tavsifi reja: 1.neft va gazni yig‘ish va tayyorlash zarurati. 2. konlarda neft va gazni yig‘ish va tayyorlash konda neftni va gazni yig‘ish hamda tayyorlash neft quduqlarining mahsulotlarini holatini ketma-ket-likda o‘zgartirish va ularni alohida tarkibi bo‘yicha ajratish hamda tovar xomashyosini olish bilan yakun-lanadi. shunday qilib, texnologik jarayon quduq mahsulot-larini ikki xomashyolar oqimiga ajratadi: neft va gaz qatlam suvlarini yigmsh, tozalash va ulardan foydalanish texnologiyasi maxsus jarayonlar sifatida alohida qaraladi. bu jarayoni ketma-ket uchta bosqichdan iborat: ajratish; yigmsh; tovar xomashyosi uchun o ‘matilgan neft va gazni m e’yorlashtirilgan xossasiga keltirish.neft oqimi uchinchi bosqichda qatlam suvlaridan va mineral tuzlardan tozalanadi va neftni barqarorlashtirish uchun uning tarkibidagi uglevodorodlar ajratib olinadi, natijada neftni qayta ishlashga jo ‘natishdagi yo’qotilishning oldi olinadi. shu bosqich davomida gaz oqimlaridan uglevodorodlar (benzinsizlashtirish uchun) ajratib olinadi va tovar gazi hamda suyultirilgan uglevodorodlarga …

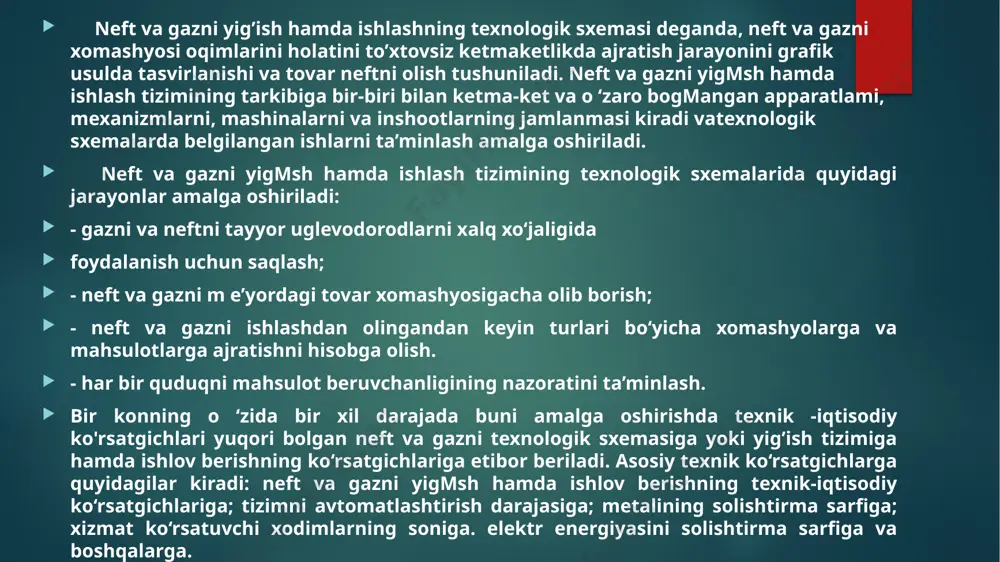

fik usulda tasvirlanishi va tovar neftni olish tushuniladi. neft va gazni yigmsh hamda ishlash tizimining tarkibiga bir-biri bilan ketma-ket va o ‘zaro bogmangan apparatlami, mexanizmlarni, mashinalarni va inshootlarning jamlanmasi kiradi vatexnologik sxemalarda belgilangan ishlarni ta’minlash amalga oshiriladi. neft va gazni yigmsh hamda ishlash tizimining texnologik sxemalarida quyidagi jarayonlar amalga oshiriladi: - gazni va neftni tayyor uglevodorodlarni xalq xo‘jaligida foydalanish uchun saqlash; - neft va gazni m e’yordagi tovar xomashyosigacha olib borish; - neft va gazni ishlashdan olingandan keyin turlari bo‘yicha xomashyolarga va mahsulotlarga ajratishni hisobga olish. - har bir quduqni mahsulot beruvchanligining nazoratini ta’minlash. bir konning o ‘zida bir xil darajada buni amalga oshirishda texnik -iqtisodiy ko'rsatgichlari yuqori bolgan neft va gazni texnologik sxemasiga yoki yig’ish tizimiga hamda ishlov berishning ko‘rsatgichlariga etibor beriladi. asosiy texnik ko‘rsatgichlarga quyidagilar kiradi: neft va gazni yigmsh hamda ishlov berishning texnik-iqtisodiy ko‘rsatgichlariga; tizimni avtomatlashtirish darajasiga; metalining solishtirma sarfiga; xizmat ko‘rsatuvchi xodimlarning soniga. elektr energiyasini solishtirma …

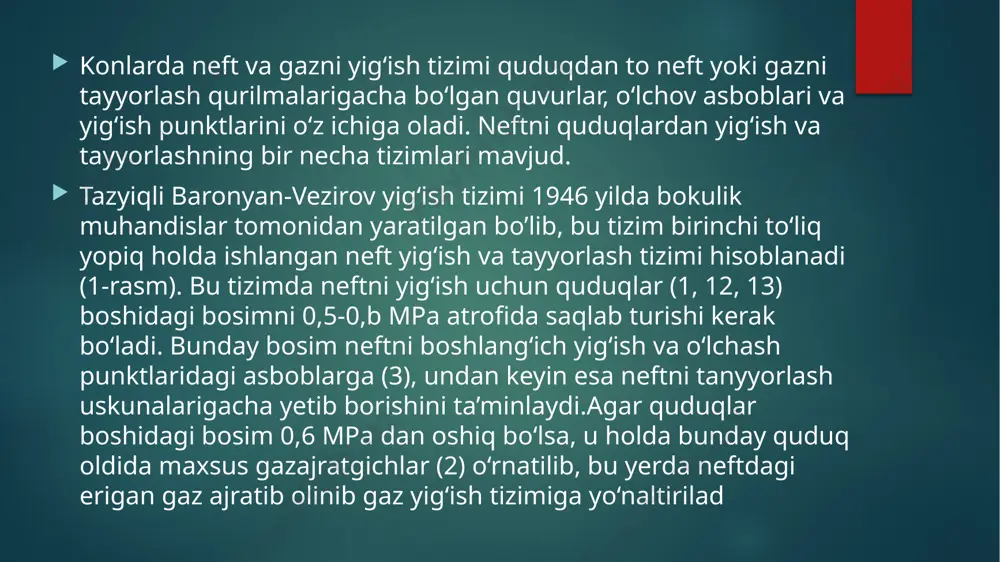

ta’minlaydi.agar quduqlar boshidagi bosim 0,6 mpa dan oshiq bo‘lsa, u holda bunday quduq oldida maxsus gazajratgichlar (2) o‘rnatilib, bu yerda neftdagi erigan gaz ajratib olinib gaz yig‘ish tizimiga yo‘naltirilad 1-rasm.baronyan-vezirov neft yig‘ish tizimi. neft quduqlardan chiqib yo‘naltiruvchi quvurlar orqali o‘lchash asbobiga (3) yetib keladi. bu yerda har bir quduq mahsulot miqdori navbatma-navbat o‘lchanadi. bir o‘lchov асбобига yettitagacha quduq ulanishi mumkin. o‘lchov asbobidan o‘tgandan keyin ajratilgan gaz maxsus ajratgichga (5) yuborilib, u yerda 0,1 mpa bosimgacha gazdan neft tomchilari ajratib olinadi va gaz gaz quritgichga yo‘naltiriladi. bu yerda gaz quritilib, tozalangandan so‘ng yuqori bosimli kompressorlarga ('11) yo‘naltiriladi. kompressorlarda (11) gaz yuqori bosimga siqiladi va gazdagi kondensatni ajratib olish uchun yana bir gaz ajratgichga (10) yo‘naltiriladi. bu yerdan chiqqan to‘liq tozalangan gaz, gazni qayta ishlash zavodiga yoki gaz ko‘targich usuli bilan ishlayotgan quduqlarga (13) yuboriladi. o‘lchov asboblaridan chiqqan neft tindirgichlarga ko‘kdumaloq neftgazkondensat konidagi uglevodorodlarning har uch holdagisi (neft, kondensat va tabiiy gaz) …

azkondensat uyumining yuqori qismiga haydash uchun kondan olinayotgan erkin gazdan kondensat ajratib olinib, quritilib, maxsus qurilgan kompressor stansiyasi orqali haydalmoqda *). gazni haydash quduqlari ikkita quduqlar to‘plami va yana 6 ta alohida joylashgan quduqlardan iborat (2-rasm). gaz haydovchi kompressor stansiyasi 4 ta texnologik shaxobchadan iborat bo‘lib, yiliga 4,0 mil.мзgaz haydash ikoniyatiga ega. ko‘kdumaloq konidagi neft va gazni yig‘ish, tayyorlash va uzatish tizimi bilan yaqindan tanishib chiqamiz. ko‘kdumaloq neftgazkondensat konida neft yig‘ish va suv haydash sxemasi ko‘kdumaloq neftgazkondensat konidagaz yig‘ish va quruq gaz haydash sxemasi eʼtiboringiz uchun rahmat . image6.jpeg image7.jpeg image8.jpeg image2.png image3.png image4.png image5.png
