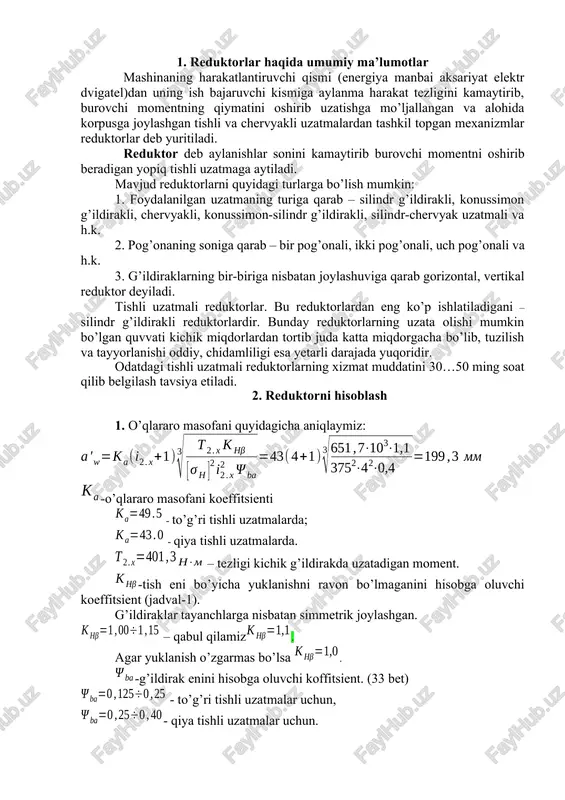

reduktorni loyihalash reduktorni loyihalash reja: 1. reduktorlar haqida umumiy ma’lumotlar 2. reduktorni hisoblash 1. reduktorlar haqida umumiy ma’lumotlar mashinaning harakatlantiruvchi qismi (energiya manbai aksariyat elektr dvigatel)dan uning ish bajaruvchi kismiga aylanma harakat tezligini kamaytirib, burovchi momentning qiymatini oshirib uzatishga mo’ljallangan va alohida korpusga joylashgan tishli va chervyakli uzatmalardan tashkil topgan mexanizmlar reduktorlar deb yuritiladi. reduktor deb aylanishlar sonini kamaytirib burovchi momentni oshirib beradigan yopiq tishli uzatmaga aytiladi. mavjud reduktorlarni quyidagi turlarga bo’lish mumkin: 1. foydalanilgan uzatmaning turiga qarab – silindr g’ildirakli, konussimon g’ildirakli, chervyakli, konussimon-silindr g’ildirakli, silindr-chervyak uzatmali va h.k. 2. pog’onaning soniga qarab – bir pog’onali, ikki pog’onali, uch pog’onali va h.k. 3. g’ildiraklarning bir-biriga nisbatan joylashuviga qarab gorizontal, vertikal reduktor deyiladi. tishli uzatmali reduktorlar. bu reduktorlardan eng ko’p ishlatiladigani – silindr g’ildirakli reduktorlardir. bunday reduktorlarning uzata olishi mumkin bo’lgan quvvati kichik miqdorlardan tortib juda katta miqdorgacha bo’lib, tuzilish va tayyorlanishi oddiy, chidamliligi esa yetarli darajada yuqoridir. odatdagi tishli …

2 / 7

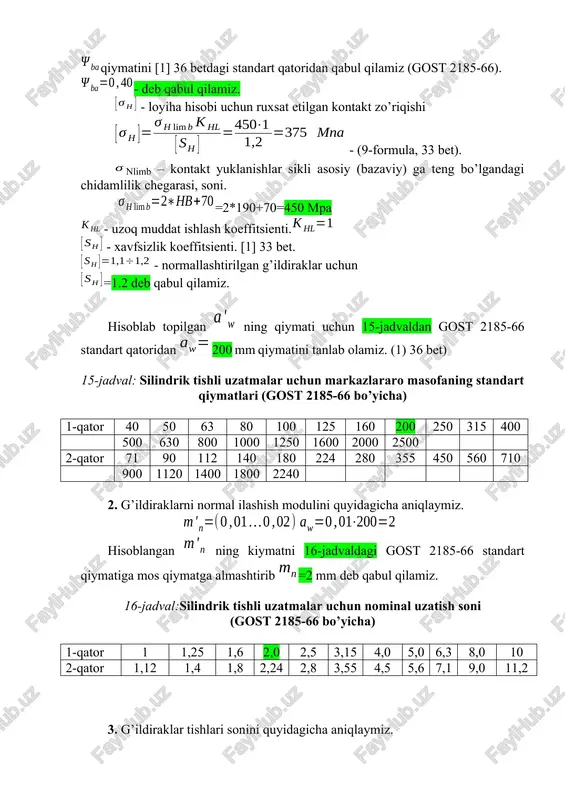

(gost 2185-66). - deb qabul qilamiz. - loyiha hisobi uchun ruxsat etilgan kontakt zo’riqishi - (9-formula, 33 bet). nlimb – kontakt yuklanishlar sikli asosiy (bazaviy) ga teng bo’lgandagi chidamlilik chegarasi, soni. =2*190+70=450 mpa - uzoq muddat ishlash koeffitsienti. - xavfsizlik koeffitsienti. [1] 33 bet. - normallashtirilgan g’ildiraklar uchun =1.2 deb qabul qilamiz. hisoblab topilgan ning qiymati uchun 15-jadvaldan gost 2185-66 standart qatoridan 200 mm qiymatini tanlab olamiz. (1) 36 bet) 15-jadval: silindrik tishli uzatmalar uchun markazlararo masofaning standart qiymatlari (gost 2185-66 bo’yicha) 1-qator 40 50 63 80 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 2-qator 71 90 112 140 180 224 280 355 450 560 710 900 1120 1400 1800 2240 2. g’ildiraklarni normal ilashish modulini quyidagicha aniqlaymiz. hisoblangan ning kiymatni 16-jadvaldagi gost 2185-66 standart qiymatiga mos qiymatga almashtirib =2 mm deb qabul qilamiz. 16-jadval:silindrik tishli uzatmalar uchun nominal uzatish soni (gost …

3 / 7

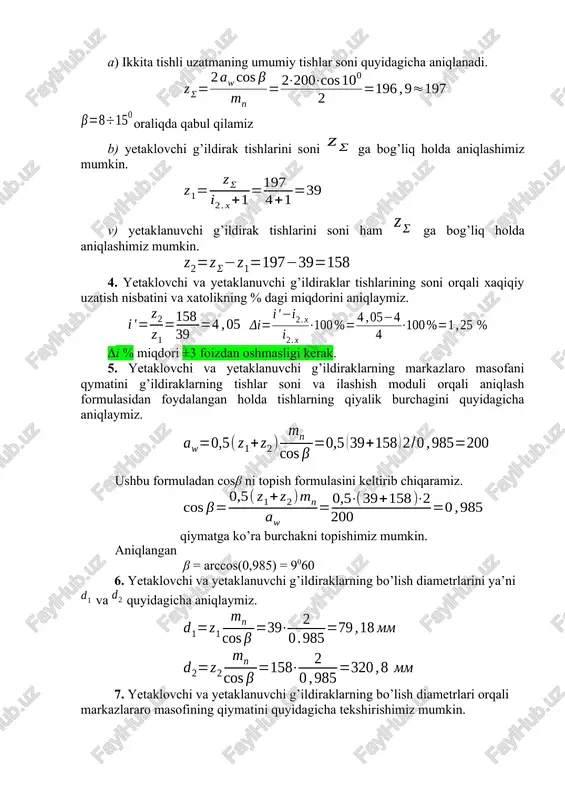

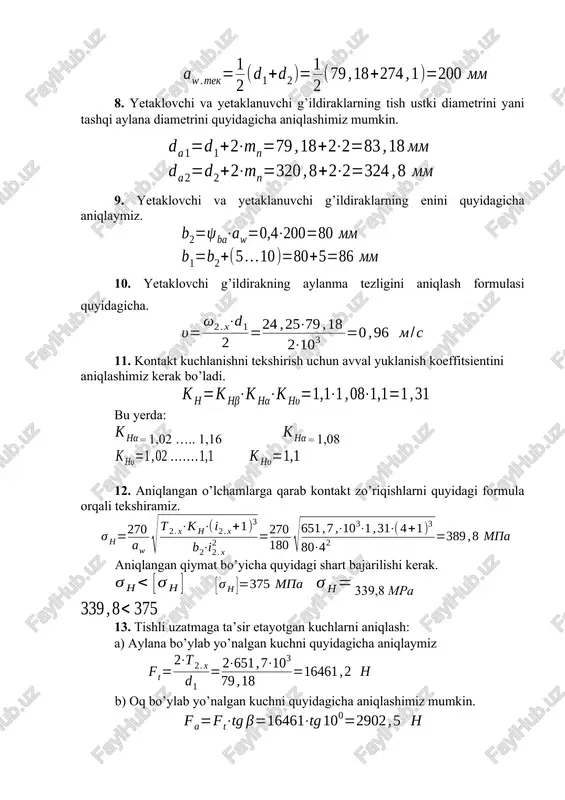

n. β = arccos(0,985) = 9060 6. yetaklovchi va yetaklanuvchi g’ildiraklarning bo’lish diametrlarini ya’ni va quyidagicha aniqlaymiz. 7. yetaklovchi va yetaklanuvchi g’ildiraklarning bo’lish diametrlari orqali markazlararo masofining qiymatini quyidagicha tekshirishimiz mumkin. 8. yetaklovchi va yetaklanuvchi g’ildiraklarning tish ustki diametrini yani tashqi aylana diametrini quyidagicha aniqlashimiz mumkin. 9. yetaklovchi va yetaklanuvchi g’ildiraklarning enini quyidagicha aniqlaymiz. 10. yetaklovchi g’ildirakning aylanma tezligini aniqlash formulasi quyidagicha. 11. kontakt kuchlanishni tekshirish uchun avval yuklanish koeffitsientini aniqlashimiz kerak bo’ladi. bu yerda: = 1,02 ….. 1,16 = 1,08 12. aniqlangan o’lchamlarga qarab kontakt zo’riqishlarni quyidagi formula orqali tekshiramiz. aniqlangan qiymat bo’yicha quyidagi shart bajarilishi kerak. 339,8 mpa 13. tishli uzatmaga ta’sir etayotgan kuchlarni aniqlash: a) aylana bo’ylab yo’nalgan kuchni quyidagicha aniqlaymiz b) oq bo’ylab yo’nalgan kuchni quyidagicha aniqlashimiz mumkin. v) radial kuchning qiymati. 14. eguvchi kuchlanish bo’yicha chidamliligini quyidagicha tekshiramiz: – yuklanish koeffitsienti bo’lib quyidagicha aniqlanadi. - tishni uzunligi bo’yicha yuklamani notekis taqsimlanganlik koeffitsienti. =1,00…..1,62 - dinamik …

4 / 7

niqlaymiz. - sikli asosiy (bazaviy) ga teng bo’lgandagi chidamlilik chegarasi bo’lib quyidagicha aniqlanadi. - havfsizlik koeffitsient - shart bajarilishi kerak - shart bajarildi foydalanilgan adabiyotlar ro’yxati 1. tojiboev r, jo’raev a. mashina detallari. toshkent. «o’qituvchi», 1999y. 2. tojiboev r. n., shukurov m. m mashina detallari fanidan kurs loyihasini bajarish. toshkent. «o’qituvchi», 1998y. 3. iosilevich g. b. detali mashin. m. «mashinostroenie»,1988 g. 4. a. e. sheynblit, kursovoe proektirovanie detaley mashin. moskva «vopsshaya shkola» 1991 5. s.a. chernavskiy, g. m. itskovich, i dr. kursovoe proektirovanie detaley mashin. m. «mashinostroenie», 1991 g. 6. s.a. chernavskiy, k. n. bokov i dr. kursovoe proektirovanie detaley mashin. m. «mashinostroenie», 1987 g. 7. reshetov d. m. detali mashin. m. «mashinostroenie», 1989 g. 8. ivanov m. n. detali mashin. m. «vopsshaya shkola», 1991 g. 9. suleymanov i. s. mashina detallari. toshkent. «o’qituvchi», 1981y. 10. tadjiboev r. n, shukurov m. m.,sulaymonov i. mashina detallari kursidan masalalar topplami. toshkent. «o’qituvchi», …

5 / 7

image76.wmf oleobject79.bin oleobject6.bin image77.wmf oleobject80.bin image7.wmf oleobject7.bin image8.wmf oleobject8.bin image9.wmf oleobject9.bin image10.wmf oleobject10.bin image11.wmf oleobject11.bin image12.wmf oleobject12.bin image13.wmf oleobject13.bin oleobject14.bin image14.wmf oleobject15.bin image15.wmf oleobject16.bin image16.wmf oleobject17.bin image17.wmf oleobject18.bin image18.wmf oleobject19.bin image19.wmf oleobject20.bin image20.wmf oleobject21.bin image21.wmf oleobject22.bin image22.wmf oleobject23.bin image1.wmf image23.wmf oleobject24.bin image24.wmf oleobject25.bin image25.wmf oleobject26.bin image26.wmf oleobject27.bin image27.wmf oleobject28.bin oleobject1.bin image28.wmf oleobject29.bin image29.wmf oleobject30.bin image30.wmf oleobject31.bin image31.wmf oleobject32.bin image32.wmf oleobject33.bin image2.wmf oleobject34.bin image33.wmf oleobject35.bin image34.wmf oleobject36.bin image35.wmf oleobject37.bin image36.wmf oleobject38.bin image37.wmf oleobject2.bin oleobject39.bin image38.wmf oleobject40.bin image39.wmf oleobject41.bin image40.wmf oleobject42.bin image41.wmf oleobject43.bin image42.wmf image3.wmf oleobject44.bin image43.wmf oleobject45.bin image44.wmf oleobject46.bin image45.wmf oleobject47.bin image46.wmf oleobject48.bin image47.wmf 1 , 1 ....... 02 , 1 = u h k 1 , 1 = u h k mpa i b i k t a x x h x w n 8 , 389 4 80 ) 1 4 ( 31 , 1 10 , 7 , 651 180 270 ) 1 ( 270 2 3 3 …
