quduqlarda geofizik tadqiqotlar fani

PPTX 1,7 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

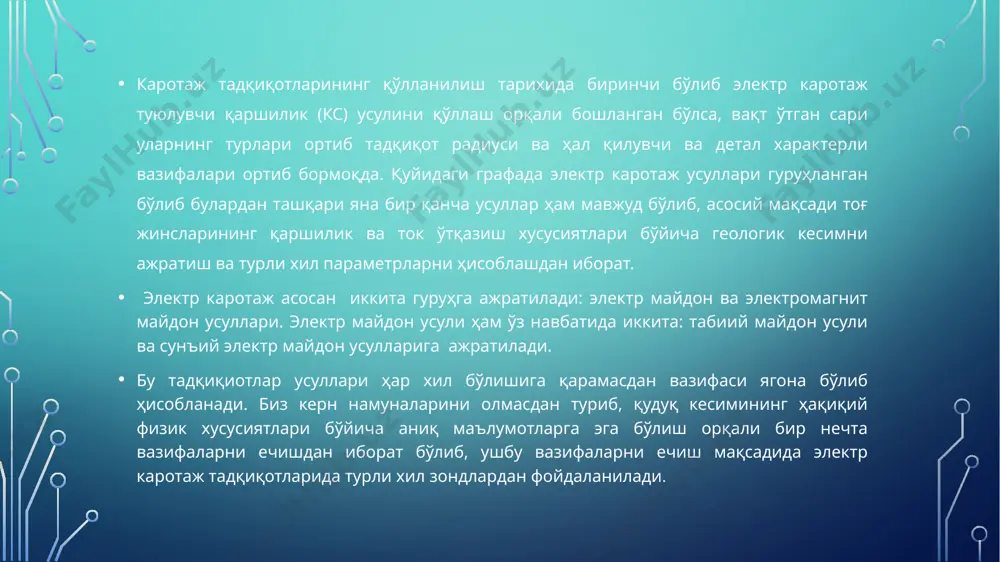

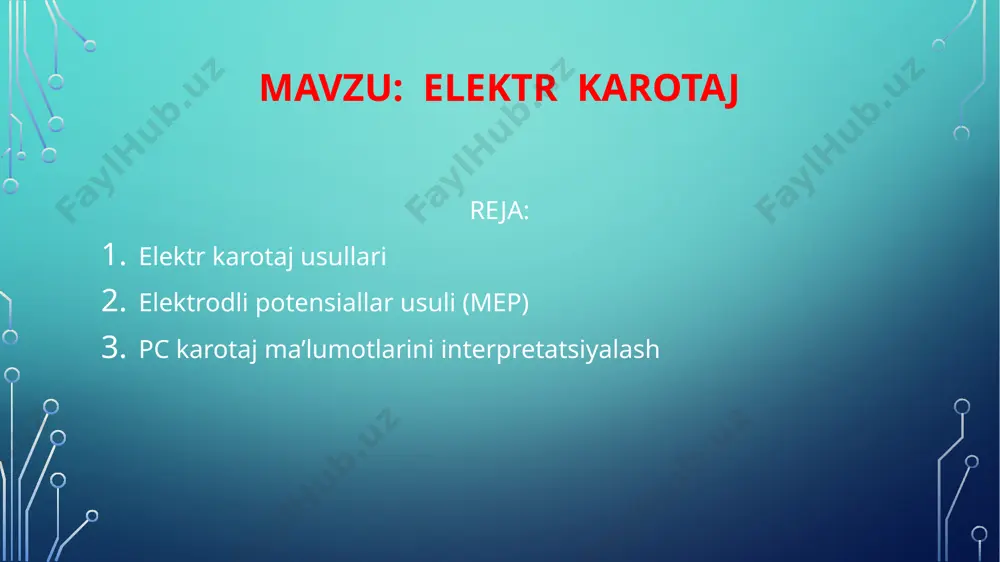

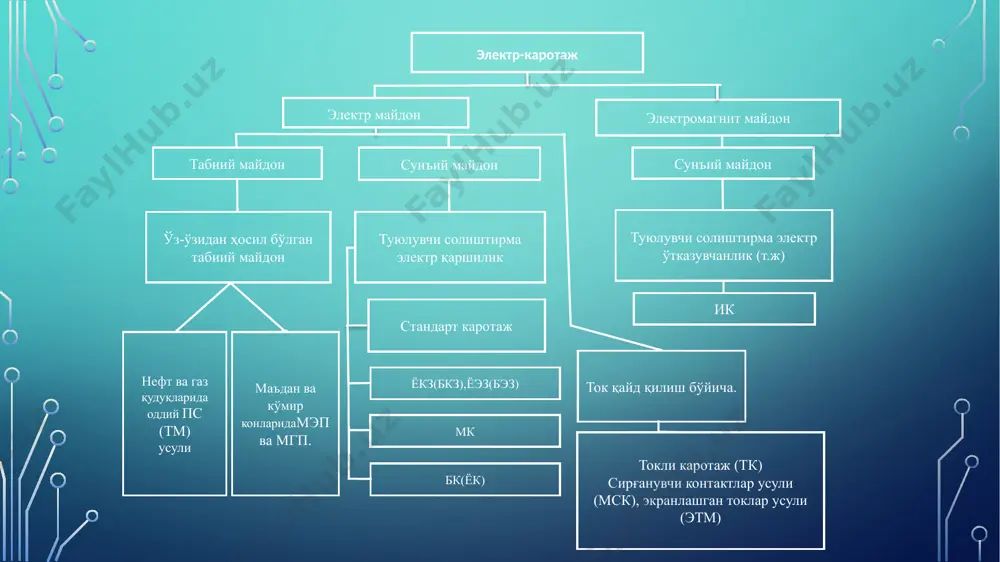

1707085522.pptx 0 0 �ʺ ʤ� ʦ /docprops/thumbnail.jpeg quduqlarda geofizik tadqiqotlar fani quduqlarda geofizik tadqiqotlar fani mavzu: elektr karotaj reja: elektr karotaj usullari elektrodli potensiallar usuli (mep) pc karotaj ma’lumotlarini interpretatsiyalash каротаж тадқиқотларининг қўлланилиш тарихида биринчи бўлиб электр каротаж туюлувчи қаршилик (кс) усулини қўллаш орқали бошланган бўлса, вақт ўтган сари уларнинг турлари ортиб тадқиқот радиуси ва ҳал қилувчи ва детал характерли вазифалари ортиб бормоқда. қуйидаги графада электр каротаж усуллари гуруҳланган бўлиб булардан ташқари яна бир қанча усуллар ҳам мавжуд бўлиб, асосий мақсади тоғ жинсларининг қаршилик ва ток ўтқазиш хусусиятлари бўйича геологик кесимни ажратиш ва турли хил параметрларни ҳисоблашдан иборат. электр каротаж асосан иккита гуруҳга ажратилади: электр майдон ва электромагнит майдон усуллари. электр майдон усули ҳам ўз навбатида иккита: табиий майдон усули ва сунъий электр майдон усулларига ажратилади. бу тадқиқиотлар усуллари ҳар хил бўлишига қарамасдан вазифаси ягона бўлиб ҳисобланади. биз керн намуналарини олмасдан туриб, қудуқ кесимининг ҳақиқий физик хусусиятлари бўйича аниқ маълумотларга …

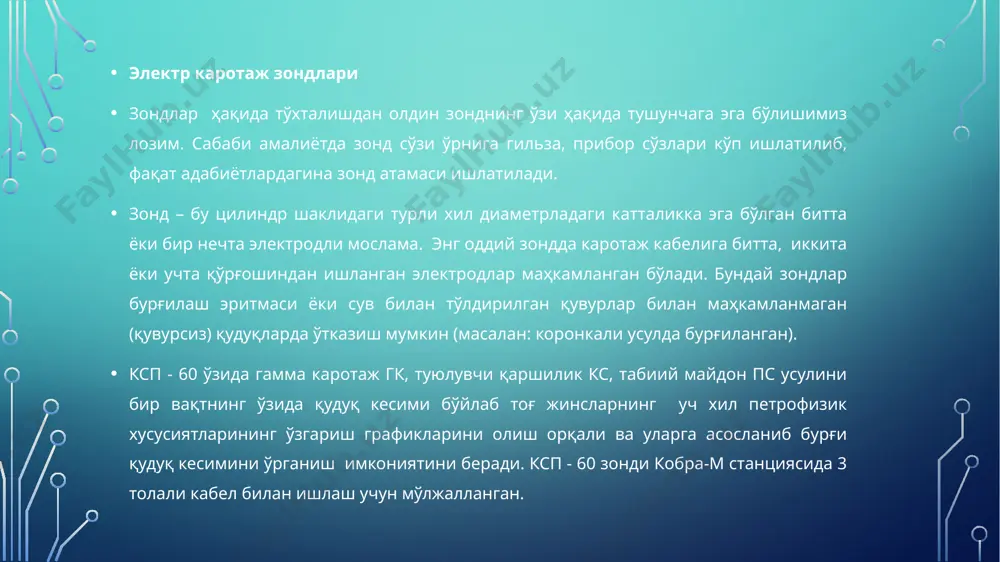

тамаси ишлатилади. зонд – бу цилиндр шаклидаги турли хил диаметрладаги катталикка эга бўлган битта ёки бир нечта электродли мослама. энг оддий зондда каротаж кабелига битта, иккита ёки учта қўрғошиндан ишланган электродлар маҳкамланган бўлади. бундай зондлар бурғилаш эритмаси ёки сув билан тўлдирилган қувурлар билан маҳкамланмаган (қувурсиз) қудуқларда ўтказиш мумкин (масалан: коронкали усулда бурғиланган). ксп - 60 ўзида гамма каротаж гк, туюлувчи қаршилик кс, табиий майдон пс усулини бир вақтнинг ўзида қудуқ кесими бўйлаб тоғ жинсларнинг уч хил петрофизик хусусиятларининг ўзгариш графикларини олиш орқали ва уларга асосланиб бурғи қудуқ кесимини ўрганиш имкониятини беради. ксп - 60 зонди кобра-м станциясида 3 толали кабел билан ишлаш учун мўлжалланган. ксп – 60 асбобининг баъзи бир техник хусусиятлари: гамма нурланиш дозаларини 0 дан 10 000 мкр/соатгача бўлган диапазонда қайд қилиш имкониятига эга. қайта ҳисоблаш коэффиссиенти ко, мкр/соат/0,01%u: 115+/-3; туюлувчи қаршилик кс тоғ жинслар қаршилик қийматини – 0 – 1000 ом·м гача диапазондаги қайд қилади. табиий майдон …

салан: а ва в электродлар мақсади бир хил ток билан таъминлаш ҳамда m ва n электродлар мақсади бир хил қабул қилиш. ишлатиш мақсади ҳар-хил бўлган электродлар тоқ электродлар деб аталади. масалан: а ва m, а ва n ёки в ва m, в ва n электродларнинг вазифаси ҳам таъминлаш ҳам қабул қилиш. агар жуфт(парный) бир мақсадли (одноимённый) электродларнинг орасидаги масофа тоқ (непарный) электродгача бўлган масофадан кичик бўлса, бундай зондни градиент – зонд деб аталади. масалан, а 1,0 м 0,1 n зондда а электроддан м электродгача 1 м, м дан n электродгача 0,1 м масофа ташкил этади. мn – жуфт электродлар, а ва м электродлар – тоқ электродлар. ушбу зондлар ёки ўзаро қоидасига биноан м 1,0 а 0,1 в – градиент – зондлар. градиент зондда жойлашувчи жуфт электродлар тоқ электродга нисбатан пастда жойлашган бўлса бундай зонд остки (подошвенный) градиент–зонд дейилади. остки градиент зонд қаршилиги юқори бўлган қатламлар остки чегараларини туюлувчи қаршилик - …

апаратурасидан таъминланади. спэк асбоби тоғ жинсларининг солиштирма қаршилик қийматининг ўзгаришини 0 дан 1000 ом · м гача диапазонда қайд қилишга мўлжалланган, тоғ жинсларининг ўз ўзидан ҳосил бўлувчи табиий потенциалини –500 дан +500 mv гача бўлган оралиқ диапазонида қайд қилади. спэк зонди м а в таъминловчи «а» ва «в» электродлар - бск – 051 ер усти апаратурасининг «1» и «2» клеммаларига уланади. спэк – электрзондининг уланиш схемаси хам худди шу тартибда амалга оширилади. қабул қилувчи электродлар: «м» ва «n» - ер юзасидаги бир мақсадли электрод клемаси бск – 051 «рыба(балиқ)»га уланади. n ксп – 60 асбобининг ер усти бошқарув апаратураси бск даги фишкаларга қуйидагича уланади. ксп-60зонди орқали бажарилган гк, туюлувчи қаршилик кс, табиий майдон пс усули эгри чизиқлари тасвирланган. електродли потенсиаллар усули (меп) електродли потенсиаллар (меп) усулида ∆у еп потенсиаллар фарқи ўлчанади. електрон ўтқазгичлар (сулфидлар, графит, антацит ва бошқ.) мусбат електродли потенсиаллар билан характерланади. електродли потенциаллар - електрон ўтказгич хусусиятига ега …

лик сингдирувчан жинслар (қумлар, қумтошлар, дарзли оҳактошлар) – манфий аномалиялари билан белгиланади. сулфидлар, антрацит, графит қатламлари кучли мусбат ва манфий аномалиялар билан кузатилади. зич қумтошлар, оҳактошлар, отқинди жинслар кучсиз аномалиялар билан кузатилади. қудуқдаги бурғилаш еритмаси ёки сув оқиб кетган жойлар манфий аномалиялар билан белгиланади. сув оқиб келадиган жойлар – мусбат аномалиялар билан белгиланади. пс чизиқларда нолли чизиқ бўлмайди шу сабабли, пс диаграммаларида шартли нолли чизиқлар ўтказиш мумкин: гиллар «нолли» чизиқ ва қумтошлар «нолли» чизиқ. гиллар «нолли» чизиқ қалин бир жинсли гилли қатламлар рўпарасидаги «нолли» потенсиалларининг максимал мусбат қийматлари бўйича ўтказилади. бу шартли чизиқ ўнг тамонда жойлашади. қумтошлар «нолли» чизиқ максимал манфий потенсиаллар қийматлари бўйича ўтказилади ва у чап томонда жойлашади. амалда кўпинча гиллар нолли чизиғи ишлатилади. пс аномалиялар бўйича қатламлар қалинлиги аниқланади. агар, қатлам қалинлиги 2-4 марта қудуқ диаметридан катта бўлса (қалин қатлам), унда унинг устки қисми ва таги рўпарасида пс аномалияси қатлам марказига мос бўлган максимал қийматининг ярмига тенг …
