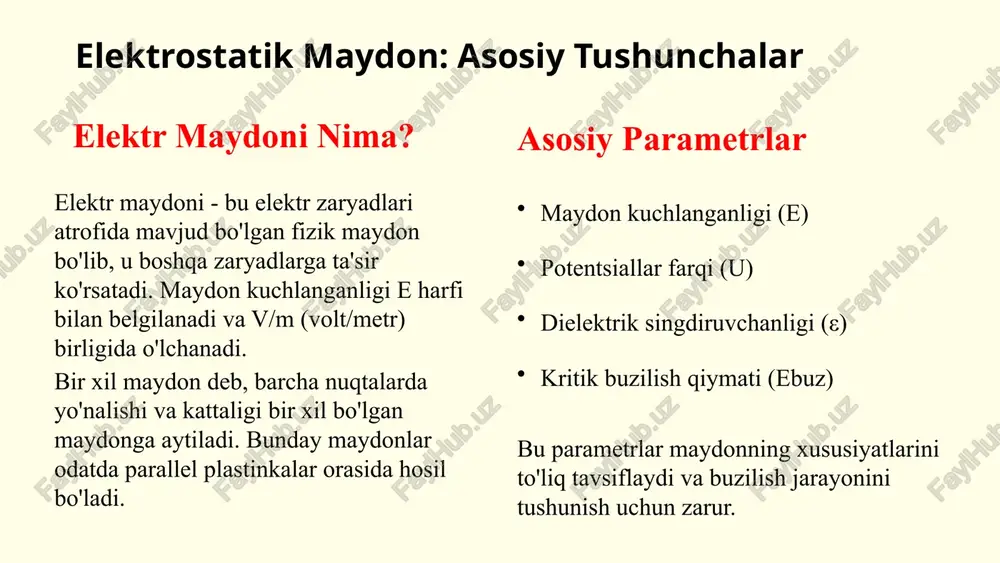

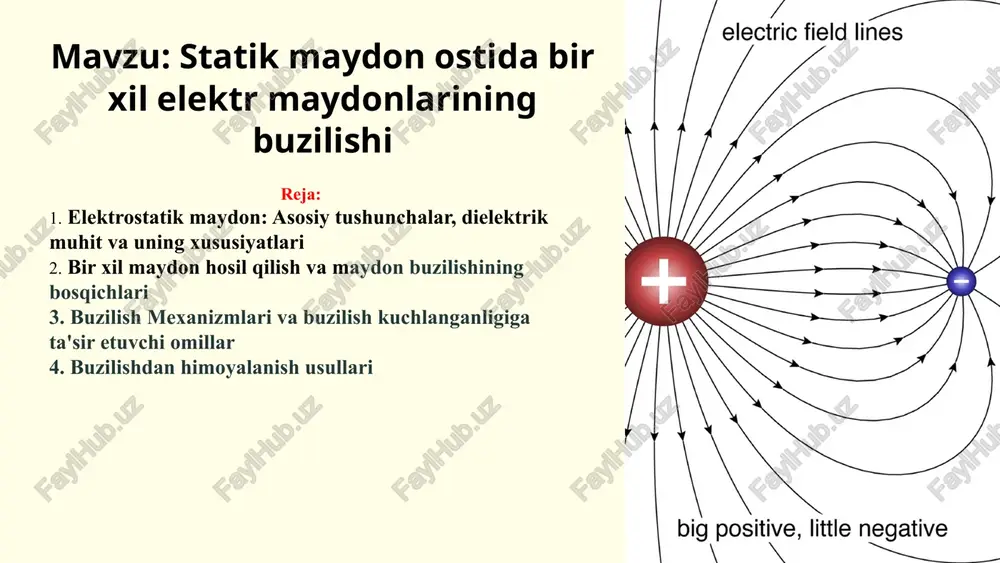

prezentatsiya powerpoint mavzu: statik maydon ostida bir xil elektr maydonlarining buzilishi reja: 1. elektrostatik maydon: asosiy tushunchalar, dielektrik muhit va uning xususiyatlari 2. bir xil maydon hosil qilish va maydon buzilishining bosqichlari 3. buzilish mexanizmlari va buzilish kuchlanganligiga ta'sir etuvchi omillar 4. buzilishdan himoyalanish usullari elektrostatik maydonlar tabiatda va texnologiyada muhim rol o'ynaydi. ushbu taqdimotda biz bir xil elektr maydonlarining statik sharoitlarda qanday buzilishini, bu jarayonning fizik asoslarini va amaliy ahamiyatini batafsil o'rganamiz. 1 elektrostatik maydon: asosiy tushunchalar elektr maydoni nima? elektr maydoni - bu elektr zaryadlari atrofida mavjud bo'lgan fizik maydon bo'lib, u boshqa zaryadlarga ta'sir ko'rsatadi. maydon kuchlanganligi e harfi bilan belgilanadi va v/m (volt/metr) birligida o'lchanadi. bir xil maydon deb, barcha nuqtalarda yo'nalishi va kattaligi bir xil bo'lgan maydonga aytiladi. bunday maydonlar odatda parallel plastinkalar orasida hosil bo'ladi. asosiy parametrlar maydon kuchlanganligi (e) potentsiallar farqi (u) dielektrik singdiruvchanligi (ε) kritik buzilish qiymati (ebuz) bu parametrlar maydonning xususiyatlarini …

2 / 18

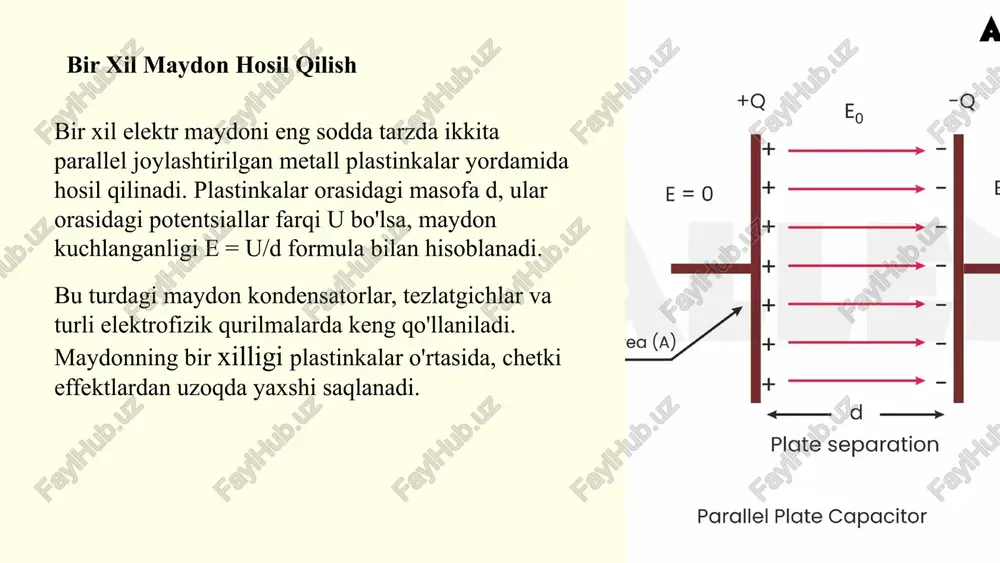

gi masofa d, ular orasidagi potentsiallar farqi u bo'lsa, maydon kuchlanganligi e = u/d formula bilan hisoblanadi. bu turdagi maydon kondensatorlar, tezlatgichlar va turli elektrofizik qurilmalarda keng qo'llaniladi. maydonning bir xilligi plastinkalar o'rtasida, chetki effektlardan uzoqda yaxshi saqlanadi. 5 elektr maydonining buzilishi (dieelektrik yorilishi) elektr maydoni ortganda, bir oz vaqt o‘tib, muhit (havo yoki izolyator) uni ushlab tura olmaydi. natijada buzilish yoki yorilish sodir bo‘ladi. bu paytda zaryadlar erkin harakatlana boshlaydi, uchqun, chaqnash yoki plazma hosil bo‘ladi. ushbu hodisa dieelektrik buzilish deb ataladi. buzilish sodir bo‘lish sabablari: juda yuqori kuchlanish, elektrodlarning uchli yoki notekis shakli, namlik, chang yoki gaz tarkibi, masofa juda kichik bo‘lsa. maydon buzilishining bosqichlari bosqich jarayon 1. ionlanish havo molekulalari parchalanib, zaryadlar hosil bo‘ladi 2. zaryad tezlanishi elektr maydon ta’sirida elektronlar tez harakatlanadi 3. zanjirli to‘qnashuv elektronlar yana molekulalarni urib ionlaydi 4. yorilish (buzilish) uchqun va zaryad oqimi paydo bo‘ladi (razryad) 7 chegaraviy maydon (yorilish kuchlanishi) har …

3 / 18

nizatsiya jarayonini yanada tezlashtiradi va buzilishni kuchaytiradi. 9 buzilish kuchlanganligiga ta'sir etuvchi omillar harorat yuqori haroratda molekulalar tezroq harakatlanadi, bu ionizatsiyani osonlashtiradi. harorat 10°c ortganda buzilish kuchlanganligi taxminan 2-3% kamayadi. bosim gaz muhitida bosim ortishi bilan molekulalar zichligi ortadi, natijada elektronlarning erkin yurishi qiyinlashadi va buzilish kuchlanganligi oshadi. namlik havoning namligi ortganda uning dielektrik xususiyatlari yomonlashadi. namlik molekulalari qo'shimcha ionizatsiya yo'llarini yaratadi va buzilishni tezlashtiradi. ifloslanish dielektrik sirtidagi ifloslanishlar, chang zarralarini yoki ionli birikmalar mahalliy maydon konsentratsiyasini oshiradi va buzilish qiymatini pasaytiradi. 10 amaliy ahamiyati: elektr energetikasida elektr maydonining buzilishi energetika sohasida jiddiy muammo hisoblanadi. yuqori kuchlanishli liniyalarda, transformatorlarda va boshqa elektr qurilmalarda izolyatsiyaning ishonchliligi samaradorlik va xavfsizlikni ta'minlaydi. elektr stansiyalarida va tarmoqlarda million voltgacha kuchlanishlar qo'llaniladi. bu sharoitda dielektriklarning buzilishini oldini olish uchun maxsus izolyatorlar, moy to'ldirilgan transformatorlar va sf6 gazi kabi yuqori dielektrik xususiyatli materiallar ishlatiladi. 11 buzilishning turli shakllari koronali razryad yuqori kuchlanishli simlar atrofida nurlanishli ionizatsiya. …

4 / 18

usiyatli materiallar ishlatish. moy, sf6 gazi, maxsus keramika va polimerlar. sirt sifatini yaxshilash elektrod va izolyator sirtlarini silliqlash, ifloslanishlardan tozalash. mahalliy maydon konsentratsiyasini kamaytiradi. geometriya optimallashtirish o'tkir burchaklar va qirralarni bartaraf etish. sferik yoki silindrsimon shakllar maydonni bir xil taqsimlaydi. 13 paschen qonuni paschen qonuni gaz muhitida buzilish kuchlanishi va bosim-masofa ko'paytmasi (p×d) orasidagi bog'liqlikni tavsiflaydi. bu qonun 1889-yilda nemis fizigi fridrix paschen tomonidan kashf etilgan. qonunga ko'ra, buzilish kuchlanishi dastlab p×d kamayishi bilan kamayadi, minimal qiymatga erishadi, keyin esa ortadi. bu minimal nuqta paschen minimumi deb ataladi va har bir gaz uchun o'ziga xos qiymatga ega. amaliy jihatdan bu qonun vakuum texnikasida, gaz razryadli lampalar va boshqa qurilmalarni loyihalashda qo'llaniladi. 14 buzilish statistikasi: asosiy raqamlar 3 mv/m havodagi o'rtacha buzilish kuchlanganligi. atmosfera sharoitida 1 mm oraliqda taxminan 3000 volt. 30 kv/mm ko'pchilik qattiq dielektriklarda buzilish kuchlanganligi. havoga nisbatan 10 baravar yuqori. 1.1 mj chaqmoqdagi o'rtacha energiya miqdori. bu taxminan …

5 / 18

a sensorlar yordamida izolyatsiya holatini real vaqtda kuzatish. bu nosozliklarni oldindan aniqlash imkonini beradi. 1 nanomateriallar nanokompozilar va grafen asosidagi dielektriklar yuqori buzilish bardoshligiga ega. kelajakda kichik va samarali qurilmalar yaratish imkonini beradi. 2 3 yuqori voltli sistemalar ultra yuqori kuchlanishli (1000 kv+) uzatish liniyalari samaradorligini oshirish uchun yangi izolyatsiya texnologiyalari ishlab chiqilmoqda. 4 ekologik yechimlar sf6 gazini almashtiruvchi ekologik toza dielektriklar. issiqxona effektini kamaytirish maqsadida tabiiy materiallar tadqiq etilmoqda. 17 xulosa: asosiy xulosalar nazariy asos elektr maydonining buzilishi - bu ionizatsiya jarayoni bo'lib, unda dielektrik o'tkazuvchan holatga o'tadi. bu jarayon kritik maydon kuchlanganligi qiymatida sodir bo'ladi. amaliy ahamiyat buzilishni tushunish va nazorat qilish elektr energetikasi, elektronika va ko'plab texnologik sohalar uchun muhim. to'g'ri loyihalash xavfsizlik va samaradorlikni ta'minlaydi. himoya choralari sifatli izolyatsiya materiallari, to'g'ri geometriya va atrof-muhit sharoitlarini nazorat qilish orqali buzilishdan himoyalanish mumkin. zamonaviy monitoring tizimlari muammolarni erta aniqlashga yordam beradi. elektrostatik maydonlar buzilishini o'rganish fizika fanining muhim …
