1 / 19

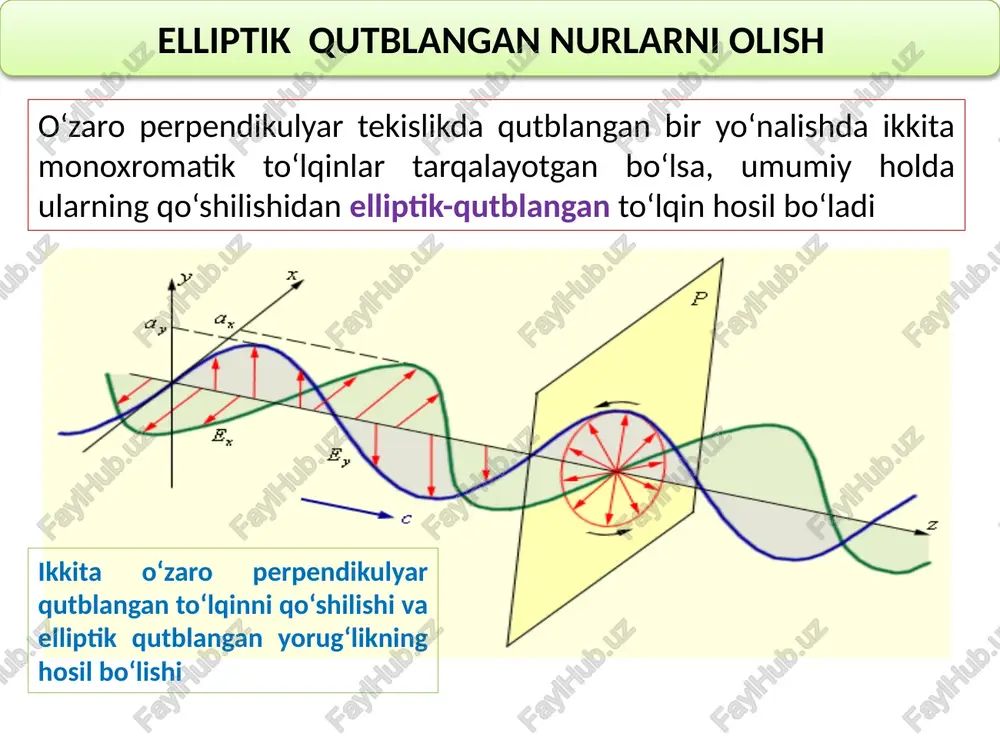

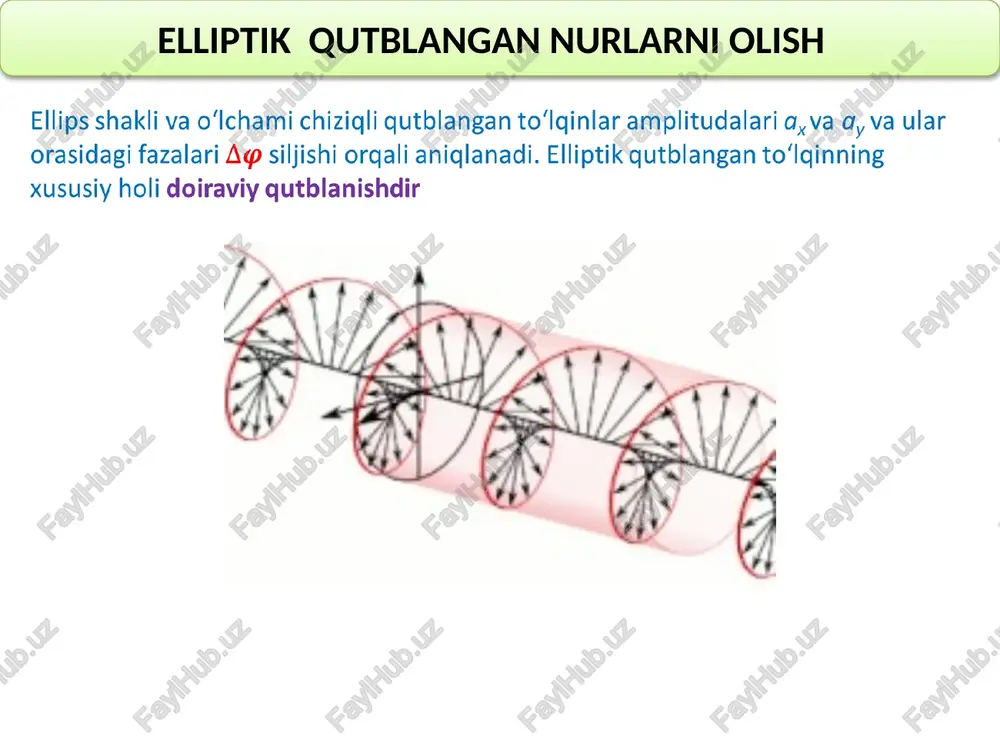

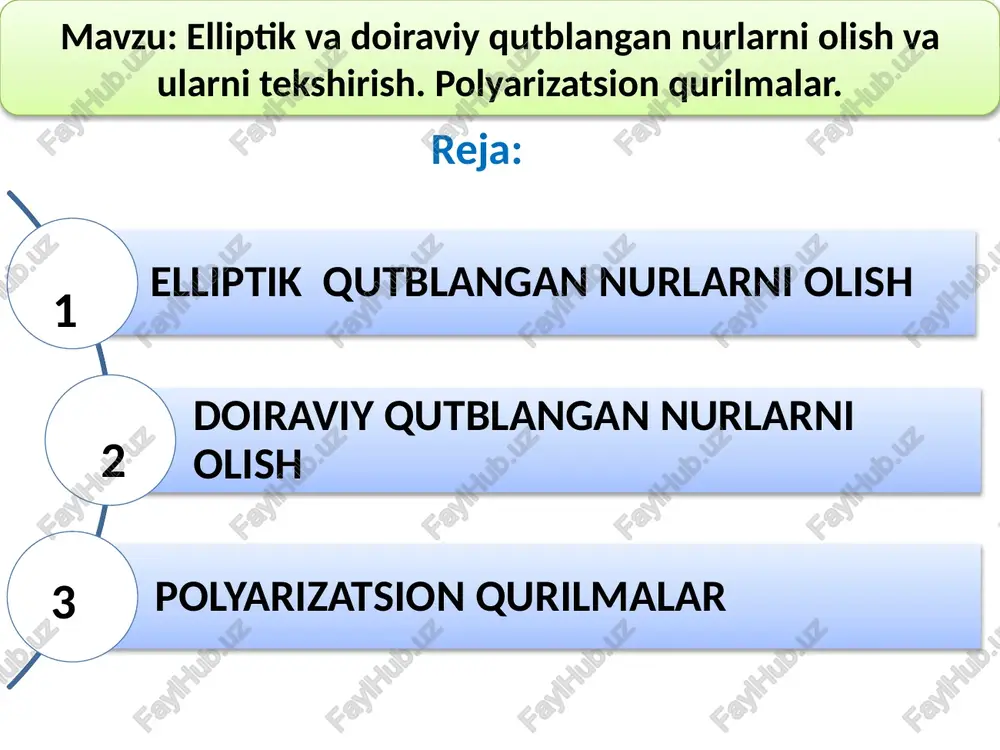

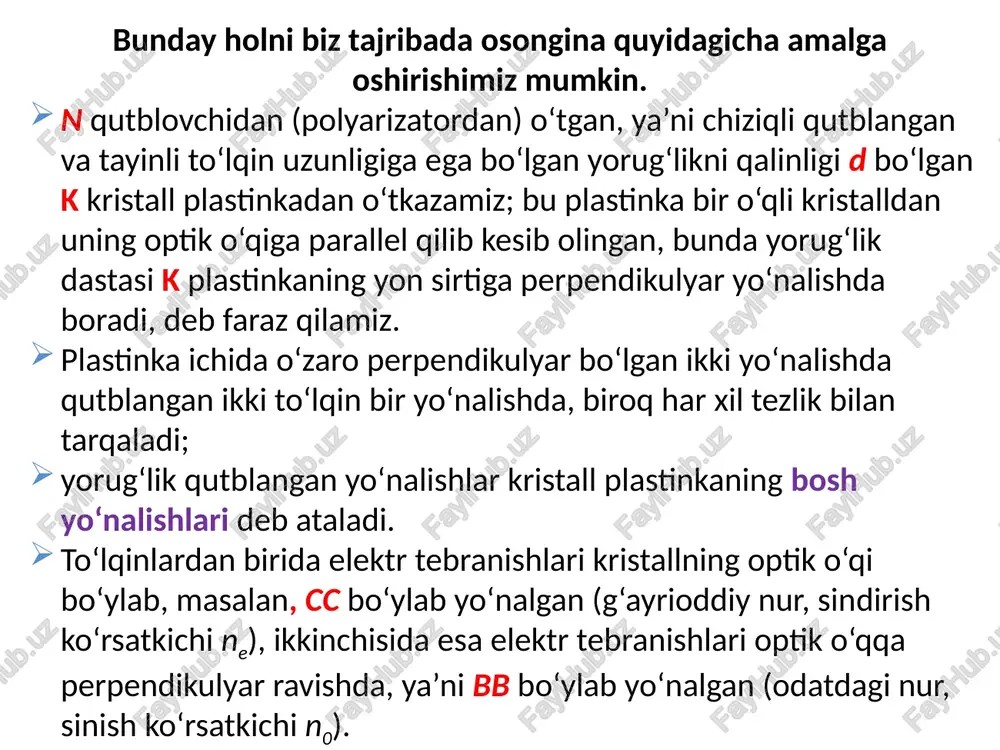

prezentatsiya powerpoint mavzu: elliptik va doiraviy qutblangan nurlarni olish va ularni tekshirish. polyarizatsion qurilmalar. reja: 1 2 3 elliptik qutblangan nurlarni olish doiraviy qutblangan nurlarni olish polyarizatsion qurilmalar o‘zaro perpendikulyar tekislikda qutblangan bir yo‘nalishda ikkita monoxromatik to‘lqinlar tarqalayotgan bo‘lsa, umumiy holda ularning qo‘shilishidan elliptik-qutblangan to‘lqin hosil bo‘ladi elliptik qutblangan nurlarni olish ikkita o‘zaro perpendikulyar qutblangan to‘lqinni qo‘shilishi va elliptik qutblangan yorug‘likning hosil bo‘lishi elliptik qutblangan nurlarni olish ellips shakli va o‘lchami chiziqli qutblangan to‘lqinlar amplitudalari ax va au va ular orasidagi fazalari siljishi orqali aniqlanadi. elliptik qutblangan to‘lqinning xususiy holi doiraviy qutblanishdir qutblanish turlari chiziqli yoki yassi qutblanish elleptik qutblanish doiraviy qutblanish bunday holni biz tajribada osongina quyidagicha amalga oshirishimiz mumkin. n qutblovchidan (polyarizatordan) o‘tgan, ya’ni chiziqli qutblangan va tayinli to‘lqin uzunligiga ega bo‘lgan yorug‘likni qalinligi d bo‘lgan k kristall plastinkadan o‘tkazamiz; bu plastinka bir o‘qli kristalldan uning optik o‘qiga parallel qilib kesib olingan, bunda yorug‘lik dastasi k plastinkaning yon …

2 / 19

aning bosh yo‘nalishlari bo‘yicha yoyish. elliptik qutblangan nurlarni olish agar tushayotgan qutblangan yorug‘likda elektr vektori tebranishlarining yo‘nalishi plastinkaning bosh yo‘nalishlaridan biri bilan  burchak hosil qilsa, u holda g‘ayrioddiy to‘lqindagi va oddiy to‘lqindagi tebranishlar amplitudasi mos ravishda quyidagiga teng bo‘ladi: miqdorda orqada qoladi. ampilitudalari har xil bo‘lib, fazalar farqiga ega bo‘lgan o‘zaro perpendikulyar ikki tebranishning qo‘shilishi oqibatida elliptik tebranish hosil bo‘ladi bunday tebranishda natijaviy vektorning uchi to‘lqin fronti tekisligida  burchak chastota bilan ellips chizadi: bu chastota qo‘shiluvchi tebranishlarning chastotasi bilan bir xildir. elliptik qutblangan nurlarni olish elliptik qutblangan nurlarni olish bu ifodani kvadratga ko‘tarib va unga + = ellips tenglamasiga ega bo‘lamiz. ellipsning shakli va uning x, y o‘qlarga nisbatan tutgan vaziyati (oriyentatsiyasi)  va  ning qiymatlariga bog‘liq. shunday qilib, chiziqli qutblangan yorug‘lik kristall plastinkadan o‘tgandan so‘ng shunday yorug‘lik to‘lqiniga ega bo‘lamizki, bu to‘lqinda e va n vektorlarninng uchlari ellipslar chizadi. bunday yorug‘lik elliptik qutblangan yorug‘lik deb ataladi. …

3 / 19

, ga teng bo‘lgan yo‘l farqi hosil qiladigan qalinroq plastinkalar ishlatish ma’qul hisoblanadi, bu yerda m-biror butun son. chorak to‘lqinli plastinkaning egallagan vaziyatiga qarab hosil qilinadigan fazalar farqi +  / 2 yoki -  / 2 teng bo‘ladi, ya’ni ox o‘qidagi komponenta ou o‘qdagi komponentadan faza jihatdan /2 ga oldin ketadi yoki orqada qoladi. bunga muvofiq ravishda natijaviy vektor soat strelkasiga teskari (chapga)yoki soat strelkasi bo‘yicha (o‘ngga) aylanadi. shuning uchun chap va o‘ng elliptik yoki doiraviy qutblanishlar bir-biridan farq qilinadi. elliptik qutblangan nurlarni olish elliptik qutblangan nurlarni olish biroq tebranishlar yo‘nalishi 1800-2, burchakka, burilib , masalan, 1-3 kvadrantlardan 2-4 kvadratlarga o‘tadi. plastinkadan o‘tgandan keyin tebranishlarning mm yo‘nalishi 180-2 burchakka burilib, 1-3 kvadratlarga o‘tadi (nn) elliptik qutblangan nurlarni olish xulosa bundan oldingi muloxazalarning hammasi to‘lqin uzunligi tayinli bo‘lgan yorug‘likka, ya’ni spektrning kichikroq intervaliga tegishli edi. to‘lqin uzunliklari ancha xilma-xil bo‘lganda ikkala to‘lqin uchun sinish ko‘rsatkichlari to‘lqin uzunliklariga bog‘liq bo‘lishini (dispersiya) …

4 / 19

kuchli tarqaladi. a na zakate otrajenniy ot oblakov i poverxnostey svet kajetsya krasnovatim t.k. svet idet parallelno zemle, t.e. proxodit maksimalniy put v atmosfere i lishaetsya bolshey chasti sinego tsveta iz-za rasseyaniya. 18 nazorat uchun savollar malyus qonunini tushuntiring. yorug’likning qutblanishi tushuntiring. bryuster hodisasini tushuntiring. bryuster burchagi qanday burchak? qo‘sh sinishni tushuntiring. elliptik qutblangan yorug‘lik deb nimaga aytiladi? image1.png image2.png image2.gif image3.gif image4.gif image5.gif image6.jpeg image7.png image8.png image9.wmf oleobject1.bin image10.wmf image11.wmf image12.png image13.wmf image14.png image15.jpeg image16.png image17.png image18.jpg image19.jpg image21.png image20.png image23.png image21.jpeg image22.jpeg . cos sin ω sin j j a x b y t - = j j 2 2 2 2 2 sin cos 2 = - + ab xy b y a x ( ) j j w 2 2 2 2 sin sin cos a x t = l ÷ ø ö ç è æ + 4 1 m /docprops/thumbnail.jpeg

5 / 19
