differentsial manometr

PPTX 21 стр. 299,2 КБ Бесплатная загрузка

21 стр.

FaylHub.uz

Скачать через Telegram

Размер 299,2 КБ

Тип файла PPTX

Страницы 21

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 21

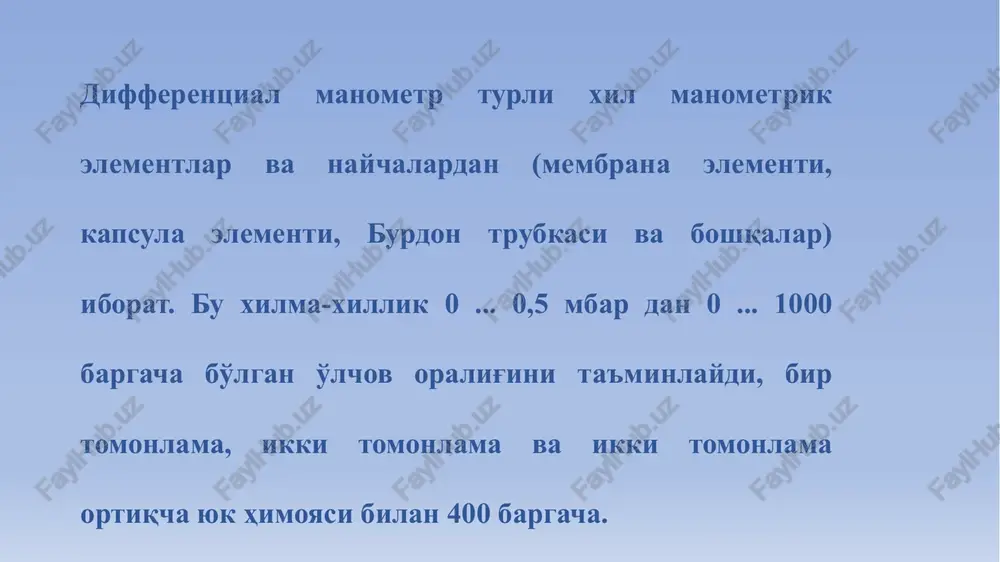

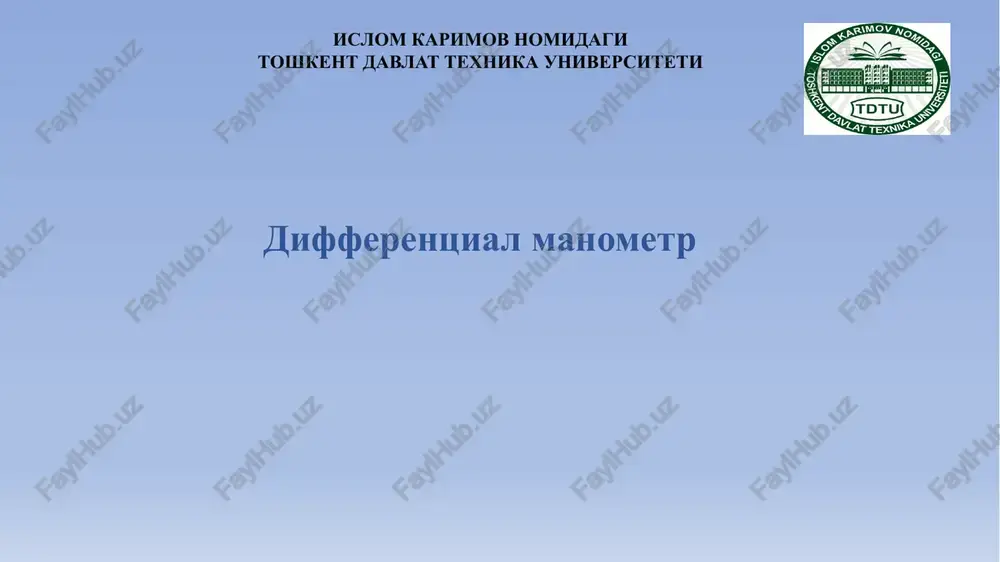

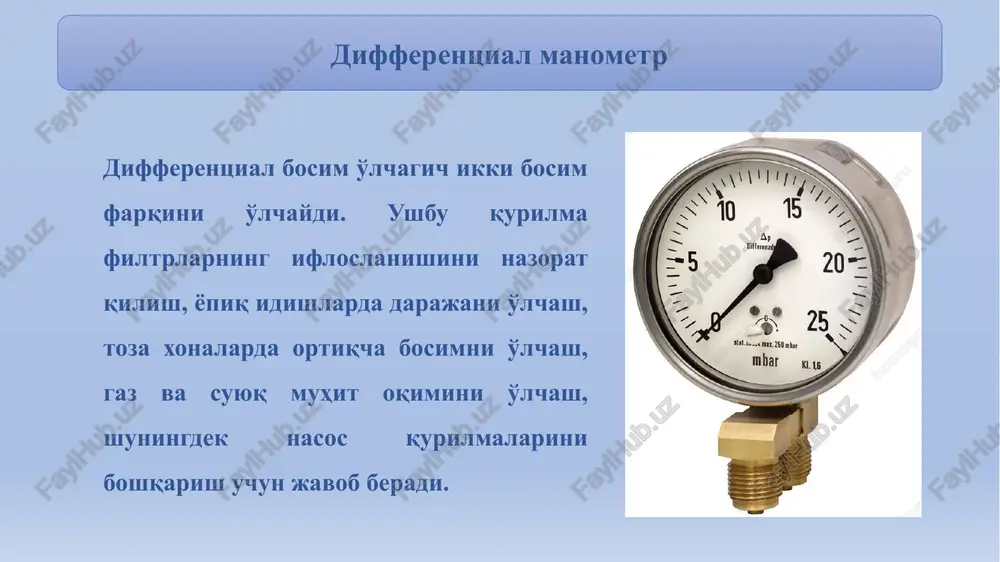

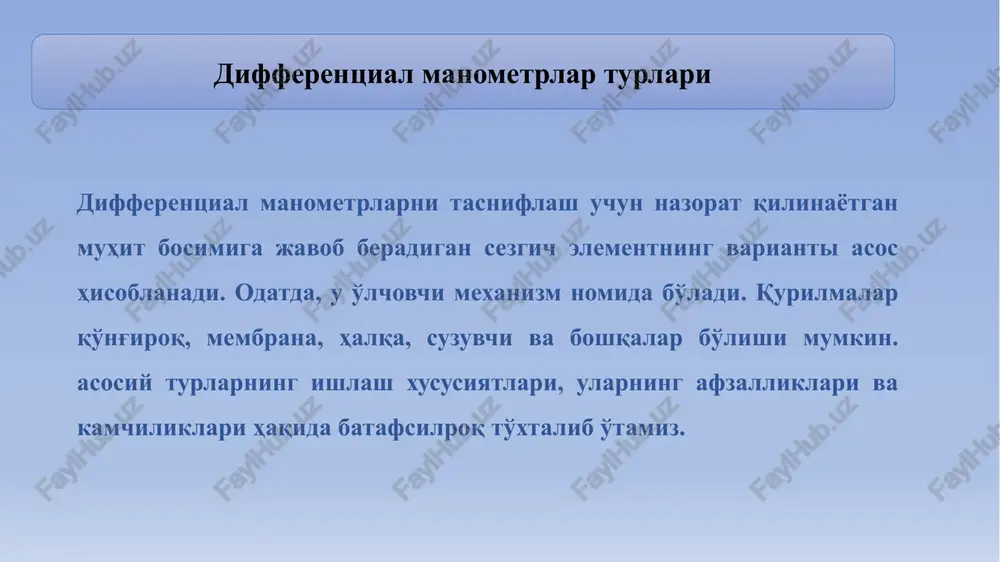

differentsial manometr islom karimov nomidagi toshkent davlat texnika universiteti differentsial manometr differentsial bosim o'lchagich ikki bosim farqini o'lchaydi. ushbu qurilma filtrlarning ifloslanishini nazorat qilish, yopiq idishlarda darajani o'lchash, toza xonalarda ortiqcha bosimni o'lchash, gaz va suyuq muhit oqimini o'lchash, shuningdek nasos qurilmalarini boshqarish uchun javob beradi. differentsial manometr differentsial manometr turli xil manometrik elementlar va naychalardan (membrana elementi, kapsula elementi, burdon trubkasi va boshqalar) iborat. bu xilma-xillik 0 ... 0,5 mbar dan 0 ... 1000 bargacha bo'lgan o'lchov oralig'ini ta'minlaydi, bir tomonlama, ikki tomonlama va ikki tomonlama ortiqcha yuk himoyasi bilan 400 bargacha. differentsial manometrlar turlari differentsial manometrlarni tasniflash uchun nazorat qilinayotgan muhit bosimiga javob beradigan sezgich elementning varianti asos hisoblanadi. odatda, u o'lchovchi mexanizm nomida bo'ladi. qurilmalar qo'ng'iroq, membrana, halqa, suzuvchi va boshqalar bo'lishi mumkin. asosiy turlarning ishlash xususiyatlari, ularning afzalliklari va kamchiliklari haqida batafsilroq to'xtalib o'tamiz. suyuq difmanometrlar halqa, suzuvchi va qo'ng'irocha echimlarini o'z ichiga oladi. ulardagi o'lchash …

2 / 21

di va bosim farqiga qarab o'z o'rnini o'zgartiradi. o'lchash nuqtalaridan signallar ortiqcha kameraga (qo'ng'iroqning o'zi) va minus kameraga (suyuqlik bo'shlig'i) parallel ravishda yuboriladi. natijada, qo'ng'iroqqa ta'sir qiluvchi kuch prujina blokining mo'ljallanishi hisobiga qoplanadi. halqa shaklida. ushbu qurilmalar sezgir blok sifatida ichi bo'sh halqadan foydalanishga asoslangan. u ichki qism bilan ajratilgan, bo'shliqning yarmi suyuqlik bilan to'ldirilgan. halqa shunday o'rnatilganki, burilish imkoniyati saqlanib qoladi. o'lchov joylaridan bosim qismning har ikki tomoniga armatura orqali beriladi. agar turli tanlash nuqtalaridagi bosim bir xil bo'lsa, o'lchanayotgan muhitlarning teng darajalari qismga teng bosimni ko'rsatadi- bu holda halqa muvozanatda qoladi. agar ikkala tomonda bosim kuchaysa, undagi suyuqlik hajmi kamayadi, ikkinchi tomondan, aksincha, ortadi. mexanik. mexanik asboblar guruhi bir burilishli membranalar va silfon versiyalari bilan ifodalanadi. ular bosimga nisbatan sezgichligiga ega bo'lgan elementning xossalarini kuzatish asosida ishlaydi. ular bosimga nisbatan sezgichligiga ega bo'lgan elementning xossalarini kuzatish asosida ishlaydi. membranali. bu erda impuls elementi yumshoq yoki metall membranaga aylanadi. …

3 / 21

igini, balki siqilgan havo oqimining tezligini ham o'lchashga, isitish va namlik darajasini ko'rsatishga imkon beradi. ushbu guruhning eng mashhur vakili testo differentsial bosim o'lchagichidir. uning qo'llanilishi aerodinamik tadqiqotlar va atrof-muhit monitoringi tizimlarida keng talabga ega. raqamli differentsial qurilmalar ishlab chiqarish ustaxonalarini ventilyatsiya qilishni tashkil qilishda dolzarbdir. ular haroratni hisobga olgan holda gaz iste'moli hajmini hisoblash imkonini beradi. bundan tashqari, qurilma o'z vaqtida tuzatishlarni amalga oshirishga va o'lchangan pozitsiyalarning o'rtacha sarflanishi to'g'risida hisobga olish ma'lumotlari reestrini yuritishga imkon beradi. qurilma mikroprotsessor bilan jihozlangan bo'lib, u avtomatik rejimda o'lchovlarni hisobga oladi va keyinchalik gaz kanali orqali ma'lumotlarni to'playdi. olingan barcha tekshiruv natijalari monitorda ko'rsatiladi. qurilmaning korpusi zanglamaydigan po'latdan yasalgan. u ishonchli elektronikaga ega bo'lib, indikatorlarning chidamliligi va uzatiladigan ko'rsatkichlarning aniqligini ta'minlaydi. kauchuk qopqoq qo'shimcha himoya qiladi. bunday modellar ko'plab afzalliklarga ega: - operator tomonidan olingan ma'lumotlarni talqin qilishning hojati yo'q; - parallaks xatosi xavfi yo'q; - tebranish kuchaygan sharoitda ham o'lchovlarning barqarorligi; …

4 / 21

meralaridan iborat. agar o'lchangan bosimlar bir xil bo'lsa, u holda manometr o'lchagich elementi javob bermaydi va indikator ko'rsatkich ko'rsatkich ko'rsatmaydi. agar o'lchangan qiymatlar bir-biridan farq qilsa, ya'ni bosimlardan biri boshqasidan yuqori yoki past bo'lsa, qurilma differentsial bosim qiymatini ko'rsatadi. o'lchovchi elementning o'zgarishini o'tkazish va bosimni indikatsiyalash manometr mexanizmi yordamida amalga oshiriladi. differentsial manometrning ishlash printsipi paskal qonuniga asoslanadi, bunda suyuqlik yoki gazda hosil bo'lgan bosim barcha yo'nalishlarda teng taqsimlanadi. differentsial manometr suyuqlik yoki gazning o'lchash elementiga ta'sir qiladigan kuchni o'lchash orqali bosimni aniqlaydi. eng oddiy modellar har doim ham ma'lum bir qiymatni aks ettirmaydi, ba'zi konstruktsiyalar chegara parametrlarini beradi. bosim farqi kritik koeffitsientga yaqinlashganda, qurilma avtomatik ravishda chiqish signalini hosil qiladi. u, o'z navbatida, to'g'ridan-to'g'ri tok bilan chiziq chiziqli bog'liqdir. olingan ma'lumotlarni qayd etish variantining o'zi manometrlar konstruktsiyasi turi va uning sezgi elementiga qarab turli usullar bilan amalga oshiriladi. yakuniy ma'lumotlarni taqdim etish usullari ham farq qilishi mumkin. shunday qilib, …

5 / 21

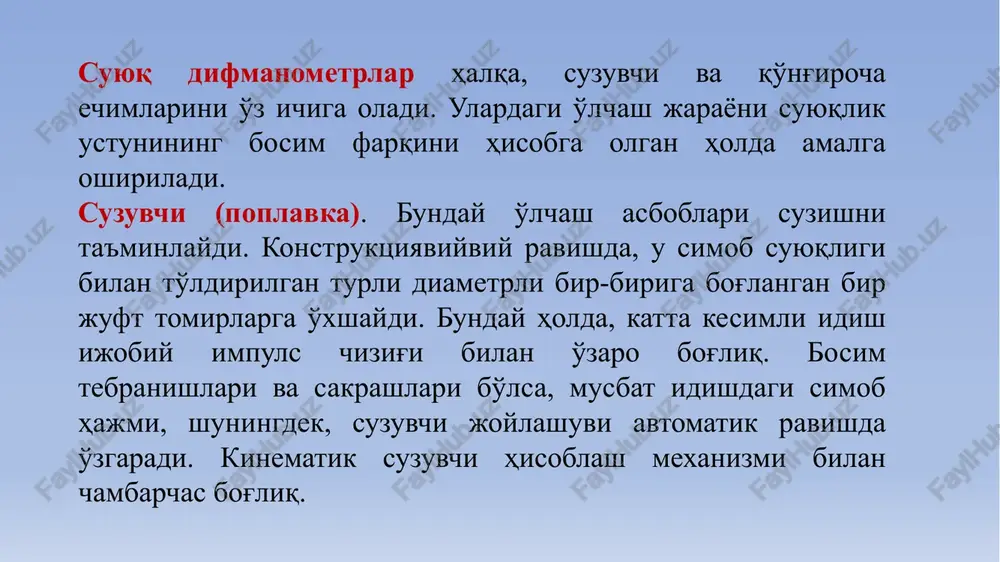

rametr o'zgargan holda yoki muhitlardan birining holati o'zgargan bo'lsa, uskuna axborotni o'qib, qurilma ma'lumotni o'qiydi, signal hosil qiladi va ko'rsatkich mexanizmini ishga tushiradi. difmanometrlardagi ma'lumotlarni aks ettirish usullari ish tizimida yuzaga kelayotgan o'zgarishlarga qaratilgan ham ham turli. difmanometrlardagi ma'lumotlarni aks ettirish usullari ish tizimida yuzaga kelayotgan o'zgarishlarga qaratilgan ham ham turli. ba'zi modellarda yopishqoq birikmalarni o'tkazish yoki joylashtirish uchun maxsus qismlar mavjud image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg /docprops/thumbnail.jpeg
