1 / 27

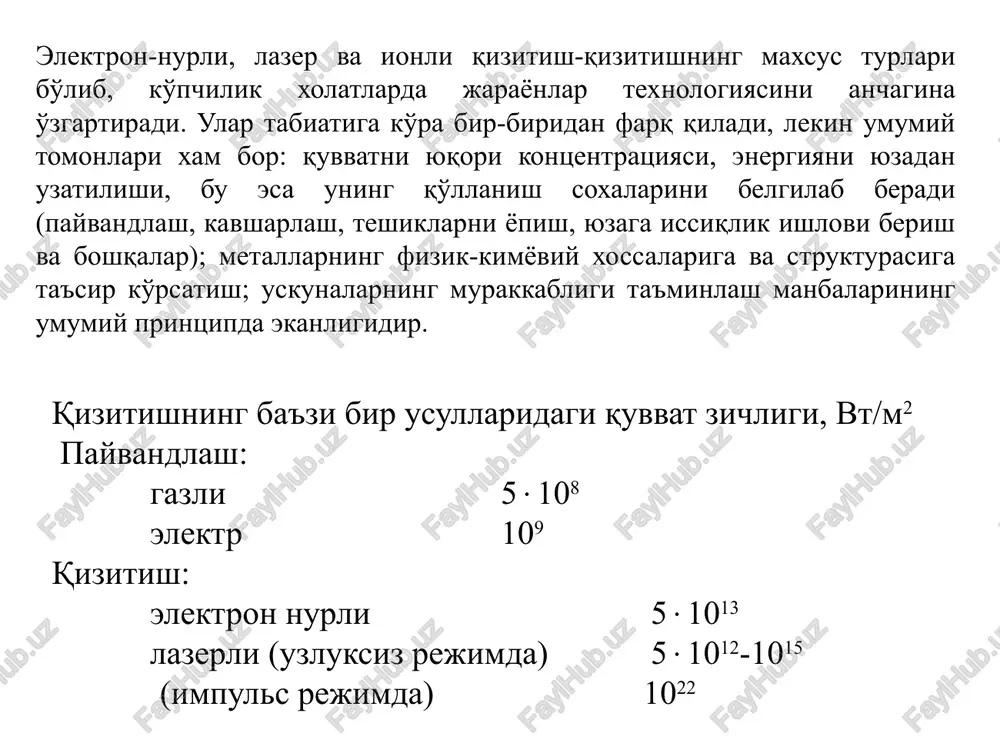

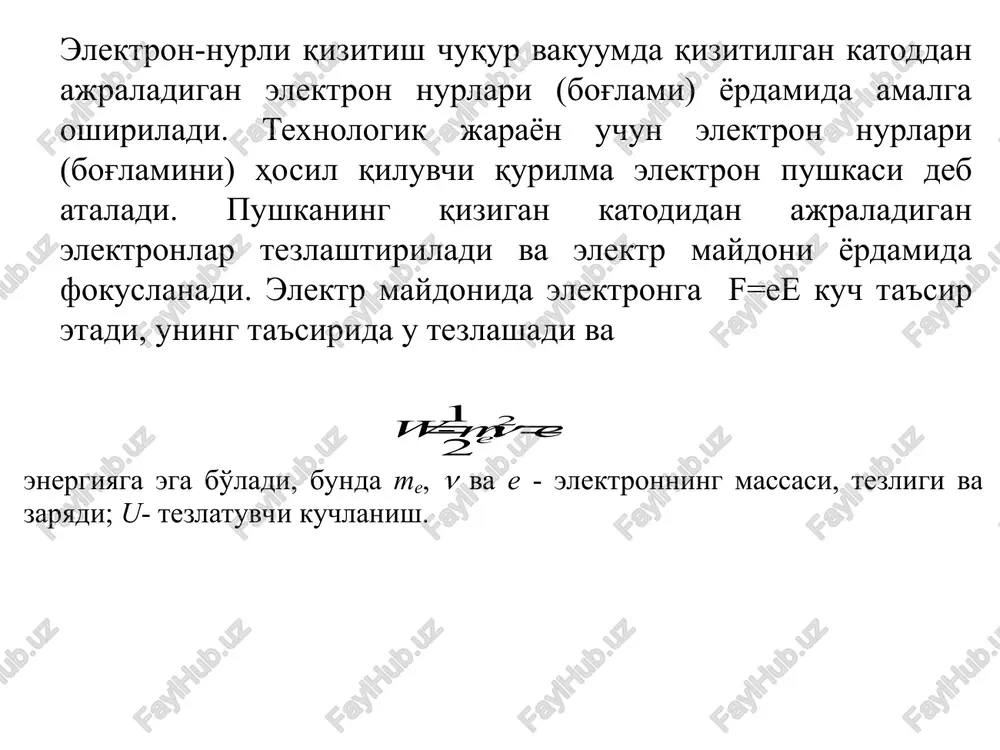

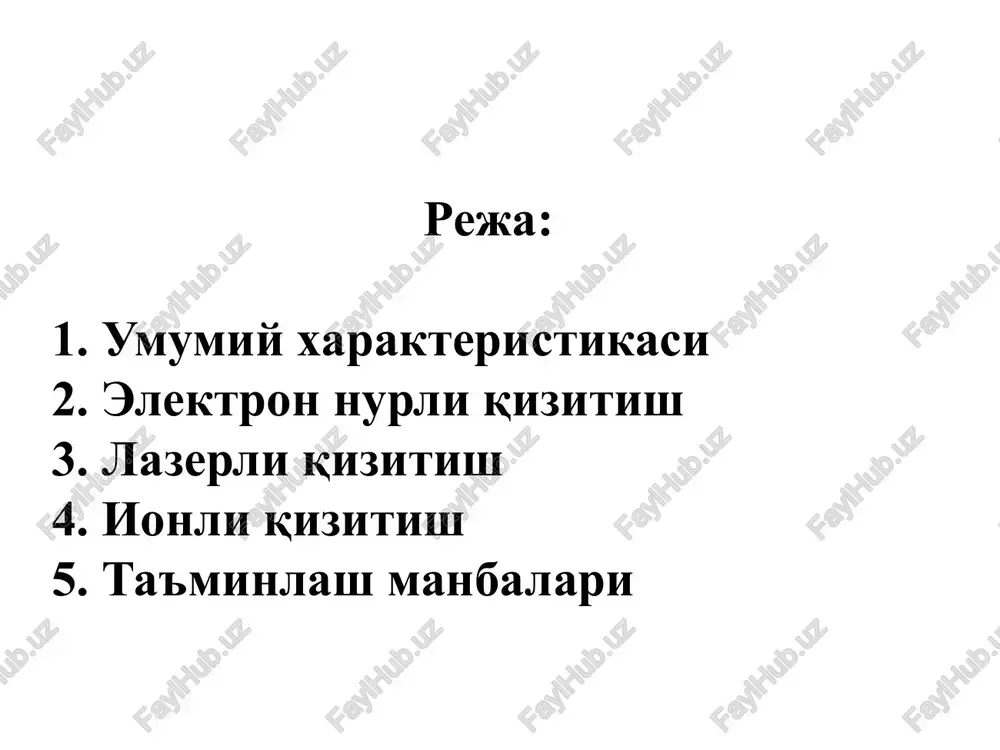

elektron nurli, lazerli va ionli qizitish elektron nurli, lazerli va ionli qizitish reja: 1. umumiy xarakteristikasi 2. elektron nurli qizitish 3. lazerli qizitish 4. ionli qizitish 5. ta'minlash manbalari elektron-nurli, lazer va ionli qizitish-qizitishning maxsus turlari bo'lib, ko'pchilik xolatlarda jarayonlar texnologiyasini anchagina o'zgartiradi. ular tabiatiga ko'ra bir-biridan farq qiladi, lekin umumiy tomonlari xam bor: quvvatni yuqori kontsentratsiyasi, energiyani yuzadan uzatilishi, bu esa uning qo'llanish soxalarini belgilab beradi (payvandlash, kavsharlash, teshiklarni yopish, yuzaga issiqlik ishlovi berish va boshqalar); metallarning fizik-kimyoviy xossalariga va strukturasiga ta'sir ko'rsatish; uskunalarning murakkabligi ta'minlash manbalarining umumiy printsipda ekanligidir. qizitishning ba'zi bir usullaridagi quvvat zichligi, vt/m2 payvandlash: gazli 5108 elektr 109 qizitish: elektron nurli 51013 lazerli (uzluksiz rejimda) 51012-1015 (impuls rejimda) 1022 elektron-nurli qizitish chuqur vakuumda qizitilgan katoddan ajraladigan elektron nurlari (bog'lami) yordamida amalga oshiriladi. texnologik jarayon uchun elektron nurlari (bog'lamini) hosil qiluvchi qurilma elektron pushkasi deb ataladi. pushkaning qizigan katodidan ajraladigan elektronlar tezlashtiriladi va elektr maydoni yordamida …

2 / 27

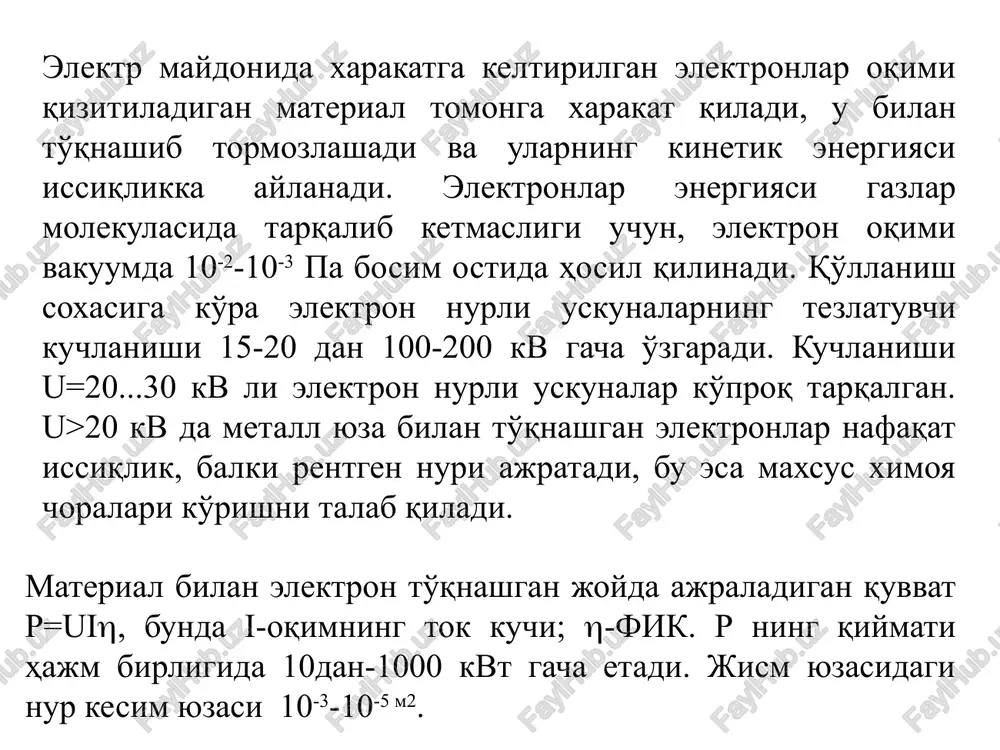

iqlik, balki rentgen nuri ajratadi, bu esa maxsus ximoya choralari ko'rishni talab qiladi. material bilan elektron to'qnashgan joyda ajraladigan quvvat r=ui, bunda i-oqimning tok kuchi; -fik. r ning qiymati hajm birligida 10dan-1000 kvt gacha etadi. jism yuzasidagi nur kesim yuzasi 10-3-10-5 m2. elektron nurli qizitishning asosiy texnologik xususiyatlari quyidagicha: quvvatning yuqori kontsentratsiyasi; materiallarning vakuumda qizitilishi natijasida payvandlash va boshqa jarayonlarning yuqori sifati ta'minlanadi (bu kimyoviy aktiv moddalar uchun juda zarur); quvvatni oxista rostlash mumkinligi; nurning material kichik o'lchamli yuzasiga ta'sir eta olishi mumkinligi (mikrodetallarda nozik qizitish operatsiyalarini bajarish imkoniyati yaratiladi). elektron-nurli qizitishning kamchiliklari quyidagicha: chuqur vakuumning zarurligi; rentgen nurlari mavjudligi uchun xizmat ko'rsatishning o'ta xavfliligi; uskunaning baland narxi va xizmat ko'rsatishining murakkabligi. shuning uchun elektron-nurli qizitish boshqa usullar bilan texnologik operatsiya bajarishni iloji bo'lmasa yoki kerakli effektga erishilmasa: molibden, volfram, niobiy va boshqa qiyin eriydigan va kimyoviy aktiv metallardan yasalgan detallarni payvandlash va issiqlik bilan ishlov berish, radiodetallarni, mikrosxemalarni mikropayvandlash, …

3 / 27

operatsiyani bajarish imkoniyatiga ega bo'lgan aksial uskuna keng tarqalgan (1-rasm). elektron manbai bo'lib, yordamchi katod 1 (volfram spiral) orqali qizitiladigan asosiy katod xizmat qiladi. yordamchi elektrodga asosiy katodga nisbatan manfiy potentsial uzatiladi. asosiy katod bir vaqtning o'zida elektron nurini dastlabki tarzda hosil qiluvchi fokuslovchi elektrod bo'lib xizmat qiladi. elektr maydonida tezlatilgan elektron oqimi anodning diafragmasi 3 orqali keyin esa tezlikni pasaytirmay fokuslovchi magnit linzalar (solenoidlar) 4 va 6 orqali o'tadi. linzalar orasiga tarqalib ketayotgan elektronlarni tutib oluvchi volfram diagramma 5 o'rnatilgan. g'altak 7 belgilangan dasturga asosan payvandlanadigan detal 8 yuzasi bo'ylab elektron oqimini avtomatik xarakatlantiradi. elektron- nurli eritish va kristallash bo'shliq-vakuumda materialni elektron nur bilan eritib-sovutish natijasida rafinirlash, ya'ni har qanday texnik mahsulotni begona qorishmalardan tozalash, jarayoni bajariladi (2-rasm). po'latga 10103 pa bosimda shunday ishlov berilsa eritmadan vodorod h2, karbon oksidi co2 va azot n2 chiqarib yuboriladi bu juda katta iqtisodiy samara bergani uchun metallurgiyada keng qo'llaniladi. ayniqsa yarim o'tkazgich …

4 / 27

lgan. undagi asosiy qismlar yuqoridagiga o'xshash bo'lib, farqi: 5-sirtida chuqurchalar bo'lgan tez aylanuvchi metall tsilindr, 8-eritiluvchi donacha materialni sirpantirib uzatgich, 9-olingan bir xil shakl-o'lchamli material donachalari, 10–lentali transportyor. 3-rasm. elektron-nurli kristallash sxemalari elektron nurida materialni bug'latib sirt qoplash. vakuumda bug'latish usulida sirt qoplamalarining yupqa pardalari olinadi. elektron nuri bug'lanuvchi materialni bevosita qizdirib bug'latsa, boshqa usullarda esa qozoncha (tigel) yoki idish ichida material qizdirib, eritib, so'ngra bug'latiladi. bo'shliq olishga mo'ljallangan vakuum qobig'i 1 ichida bug' olinishi mo'ljallangan material 2 suv bilan sovutiladigan tovoqcha 3 ga solingan holda bo'ladi (4-rasm). 4 –rasm.elektron-nurli bug'latib sirt qoplash sxemasi 5-rasm. elektron-nurli sirt qoplash sxemasi elektron nurida payvandlash. elektron nurida payvandlash jarayoni elektronning kinetik energiyasi hisobiga ikki ulanuvchi detallarning cheklangan payvand chok qisminigina eritib, so'ng qotganda birikib qolishiga asoslangan. bu payvandlash usulining afzalligi juda katta quvvatni elektron nuri orqali payvandlash hududiga etkazib berishdadir. yana chok atrofning kuyib ketishi kamayadi. vakuumda esa elektron nuri bilan kimyoviy faol …

5 / 27

05 polimerdan termoo'tirgich tayyorlash 0,34 104105 laksimon qoplamani quritish 0,150,5 104105 tekstil materiallarini sifatini oshirish 0,31,5 102104 shisha plastik yasash 0,51 104105 kauchukni vulkanlab pishirish 0,51,5 104105 meditsina jihozlarini sterilizatsiyalash-mikroblarini yo'qotish 110 2,5 104 oqova cuvlarni tozalash va sterilizatsiyalash ishlovini berish 0,54 103104 donlarni dezinsektsiyalash-zarar-kunanda hasharotlardan tozalash. 0,52 5 104 elektron nur ta'siri bilan olib boriladigan asosiy kimyoviy jarayonlar 1 grey miqdoridagi yutilgan ionlovchi nur dozasi 1 kg material tomonidan 1 kdj energiyani yutilishiga teng. polietilen tezlatilgan elektron bilan nurlatilgach, uning cho'zilish mustahkamligi 1415 mpa dan 7090 mpa ga oshadi, hamda temperatura chidamligi 80900s dan 1602000s ga ko'tariladi. elektron nuri bilan o'lchamli ishlov berish. solishtirma energiya zichligi juda katta 1081010 vt/m2 bo'lgan elektron nur ta'sirida materialning bug'lanish tezligi va bug'ning bosimi shunday kattalikka ega bo'ladiki, barcha erigan material ishchi hududdan uloqtirib tashlanadi. elektron nuri bilan yopiq va ochiq teshiklarni parmalash, teshik ko'ndalang kesimining istalgan shaklini va berilgan o'lchamini olish mumkin. …
