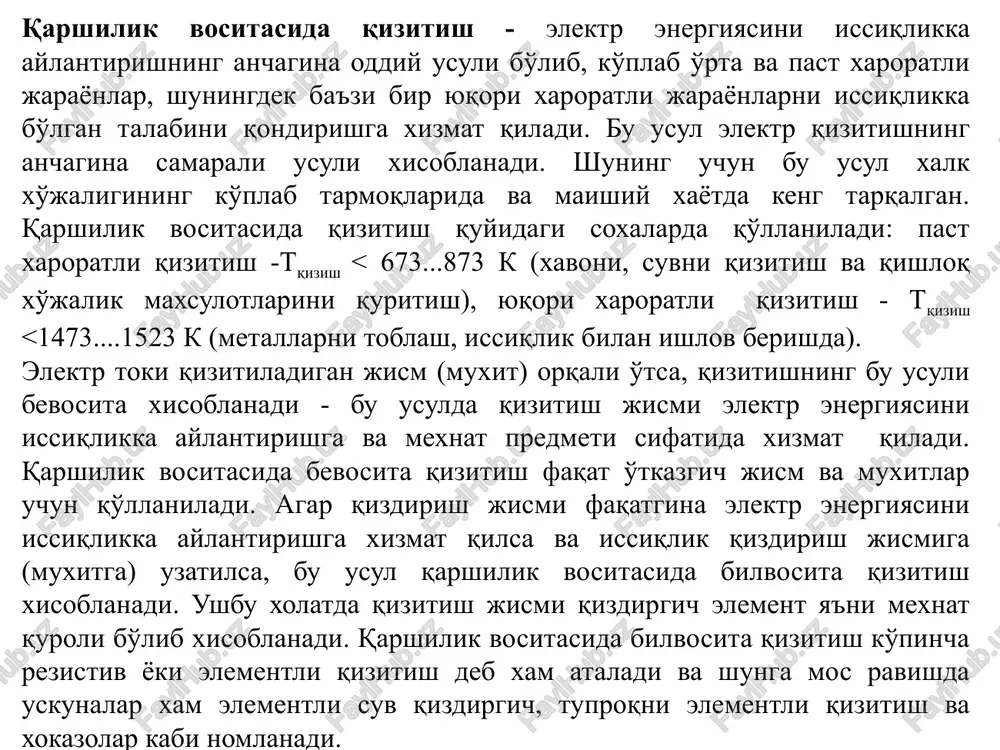

qarshilik vositasida qizitish usullari. birinchi va ikkinchi turdagi o'tkazgich materiallarining elektr xususiyatlari qarshilik vositasida qizitish usullari. birinchi va ikkinchi turdagi o'tkazgich materiallarining elektr xususiyatlari qarshilik vositasida qizitish - elektr energiyasini issiqlikka aylantirishning anchagina oddiy usuli bo'lib, ko'plab o'rta va past xaroratli jarayonlar, shuningdek ba'zi bir yuqori xaroratli jarayonlarni issiqlikka bo'lgan talabini qondirishga xizmat qiladi. bu usul elektr qizitishning anchagina samarali usuli xisoblanadi. shuning uchun bu usul xalk xo'jaligining ko'plab tarmoqlarida va maishiy xayotda keng tarqalgan. qarshilik vositasida qizitish quyidagi soxalarda qo'llaniladi: past xaroratli qizitish -tqizish < 673...873 k (xavoni, suvni qizitish va qishloq xo'jalik maxsulotlarini quritish), yuqori xaroratli qizitish - tqizish <1473....1523 k (metallarni toblash, issiqlik bilan ishlov berishda). elektr toki qizitiladigan jism (muxit) orqali o'tsa, qizitishning bu usuli bevosita xisoblanadi - bu usulda qizitish jismi elektr energiyasini issiqlikka aylantirishga va mexnat predmeti sifatida xizmat qiladi. qarshilik vositasida bevosita qizitish faqat o'tkazgich jism va muxitlar uchun qo'llaniladi. agar qizdirish jismi …

2 / 10

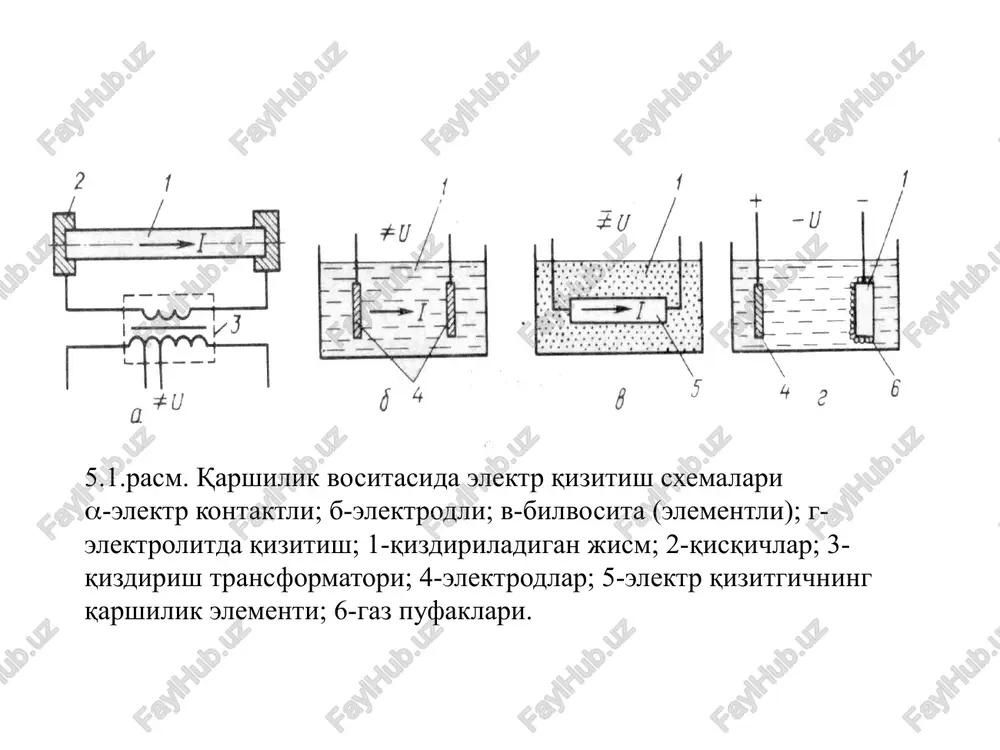

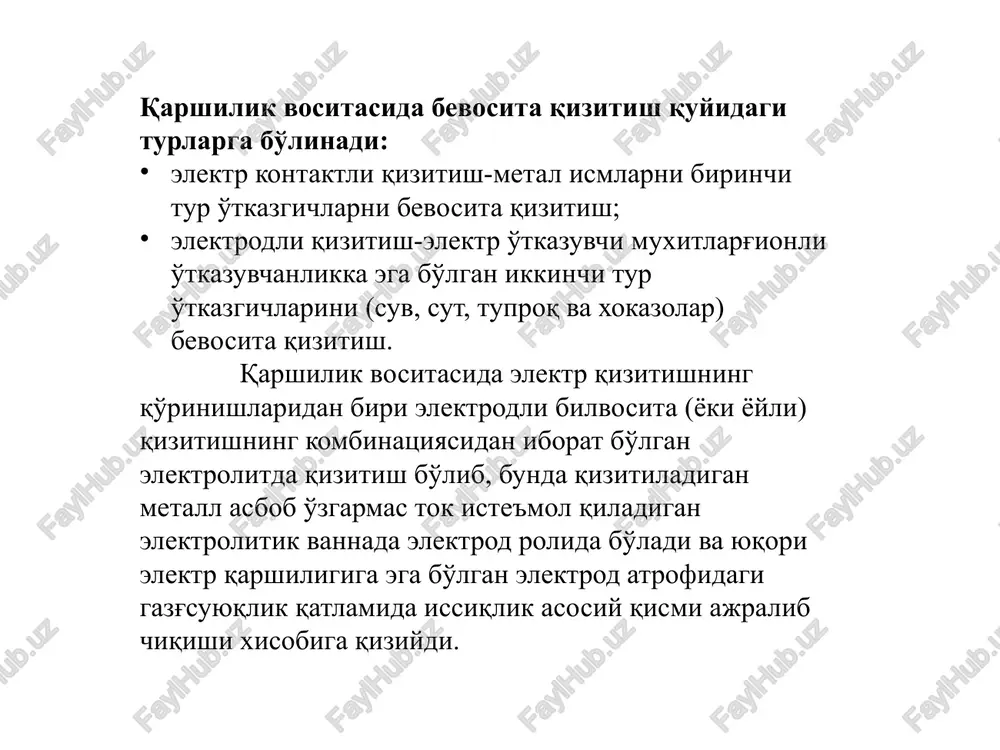

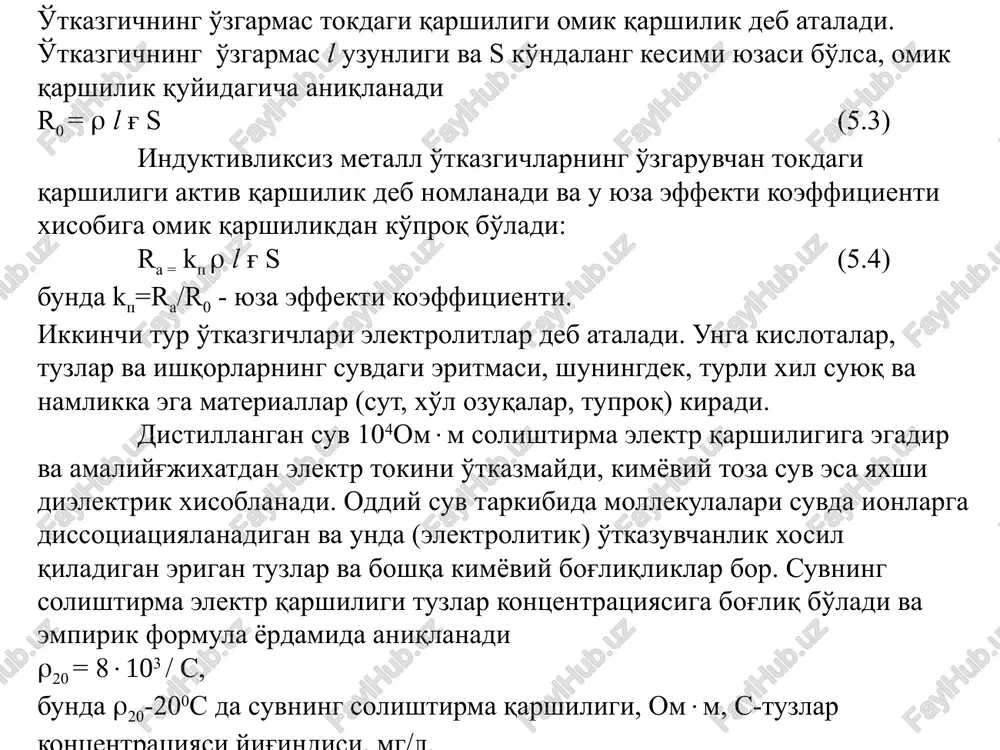

inchi tur o'tkazgichlarini (suv, sut, tuproq va xokazolar) bevosita qizitish. qarshilik vositasida elektr qizitishning qo'rinishlaridan biri elektrodli bilvosita (yoki yoyli) qizitishning kombinatsiyasidan iborat bo'lgan elektrolitda qizitish bo'lib, bunda qizitiladigan metall asbob o'zgarmas tok iste'mol qiladigan elektrolitik vannada elektrod rolida bo'ladi va yuqori elektr qarshiligiga ega bo'lgan elektrod atrofidagi gazg'suyuqlik qatlamida issiqlik asosiy qismi ajralib chiqishi xisobiga qiziydi. 5.1.rasm. qarshilik vositasida elektr qizitish sxemalari -elektr kontaktli; b-elektrodli; v-bilvosita (elementli); g-elektrolitda qizitish; 1-qizdiriladigan jism; 2-qisqichlar; 3-qizdirish transformatori; 4-elektrodlar; 5-elektr qizitgichning qarshilik elementi; 6-gaz pufaklari. o'tkazgichning o'zgarmas tokdagi qarshiligi omik qarshilik deb ataladi. o'tkazgichning o'zgarmas l uzunligi va s ko'ndalang kesimi yuzasi bo'lsa, omik qarshilik quyidagicha aniqlanadi r0 =  l g' s (5.3) induktivliksiz metall o'tkazgichlarning o'zgaruvchan tokdagi qarshiligi aktiv qarshilik deb nomlanadi va u yuza effekti koeffitsienti xisobiga omik qarshilikdan ko'proq bo'ladi: ra = kp  l g' s (5.4) bunda kp=ra/r0 - yuza effekti koeffitsienti. ikkinchi tur o'tkazgichlari elektrolitlar deb …

3 / 10

tsiyasi yig'indisi, mg/l. elektr kontaktli payvandlash (5.2 rasm) metall detallarning, ulanish joylarini plastik xolatgacha bevosita elektr qizitish va mexanik ravishda ezib yopishtirish uchun qo'llaniladi. ulanish joylarining o'tish qarshiligi payvandlanadigan detallar qarshiligidan anchagina yuqori. shuning uchun detallarning o'zi tokdan unchalik qizimaydi, ulanish joylarida esa katta miqdorda issiqlik xosil bo'ladi. 5.2-rasm. elektr kontaktli qizitish sxemasi: a-payvandlashda; b-eritib quyishda ; v-qizdirib yuzani qalinlashtirishda. elektr kontaktli eritib quyish (5.2, b-rasm) tsilindr shaklidagi emirilgan yuzalarning tashqi va ichki tomonini tiklash uchun qo'llaniladi. detal 2 markazidan yoki stanok patroniga maxkamlanadi va sekin aylantiriladi. detal yuzasi eritiladigan sim 3 bilan o'raladi va elektr kontakt usulida eritib quyiladi. bunda tok impulslari (5...20)103a va davomiyligi 0,04...0,05 s. detal va o'ralgan simga tok payvandlash transformatorining 5 ikkilamchi chulg'amidan roliklar 1 va 4 yordamida uzatiladi, shu bilan birgalikda roliklar detal va o'ralgan sim orasida zarur bosimli kontakt xosil qiladi. kommutatsiya transformatorning birlamchi chulg'amidagi uzgich yordamida amalga oshiriladi. elektr kontaktli yuzani qalinlashtirish …

4 / 10

elektr ulanish sxemasi (“yulduz”, “uchburchak”, aralash ulanish va xokazo). elektrod sistemalari xisoblanganda qizitiladigan muxitda xosil bo'lishi zarur bo'lgan quvvatni va nonormal rejimlar oldini olish mumkinligini ta'minlaydigan geometrik o'lchamlar aniqlanadi. uch fazali elektrodlar sistemasi “yulduz” va “uchburchak” shaklda ulangandagi quvvati formulalar yordamida aniqlanadi. 5.1-jadval elektrodlar sistemasining ba'zi turlari 5.3-rasm. elektr maydoni kuchlanganligini ruxsat etilgan qiymatlari: 1-suv qizdirgichlar uchun; 2-bug' qozonlari uchun. image3.jpeg image4.png image5.wmf image6.wmf oleobject1.bin oleobject2.bin image7.jpeg image8.jpeg f f f l r u r u p / 3 / 2 = = d f l r u r / 3 2 = d /docprops/thumbnail.jpeg

5 / 10
