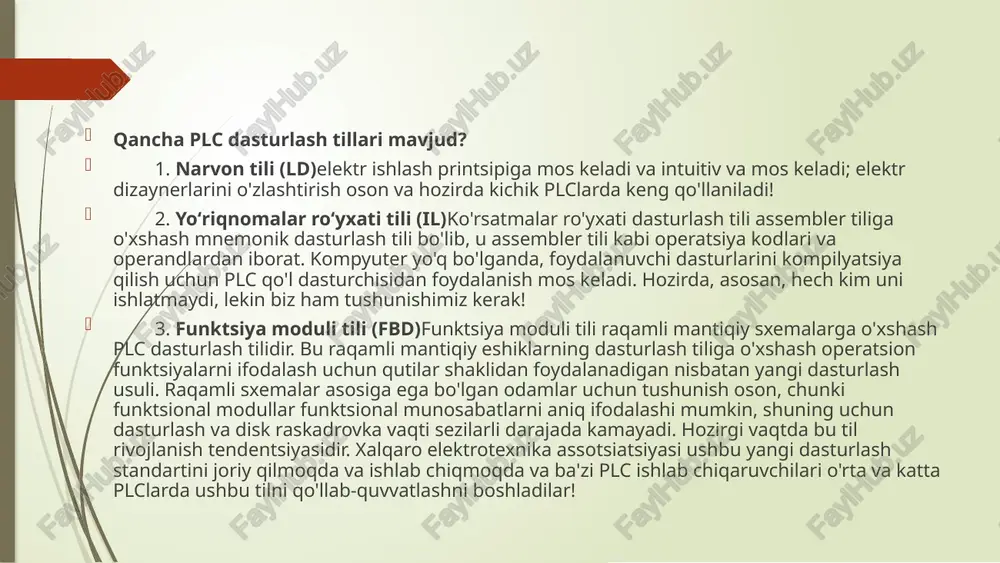

sistema avtomaticheskogo upravleniya ispolnitelnimi mexanizmami plc dasturlash tillari (ld, fbd, st, sfc, il)ning taqqoslanishi. reja: iec 61131-3 dasturlash tillari cfc dasturlash tili va uning xususiyatlari cfcda ijro mexanizmlari uchun plc dasturlash qancha plc dasturlash tillari mavjud? 1. narvon tili (ld)elektr ishlash printsipiga mos keladi va intuitiv va mos keladi; elektr dizaynerlarini o'zlashtirish oson va hozirda kichik plclarda keng qo'llaniladi! 2. yoʻriqnomalar roʻyxati tili (il)ko'rsatmalar ro'yxati dasturlash tili assembler tiliga o'xshash mnemonik dasturlash tili bo'lib, u assembler tili kabi operatsiya kodlari va operandlardan iborat. kompyuter yo'q bo'lganda, foydalanuvchi dasturlarini kompilyatsiya qilish uchun plc qo'l dasturchisidan foydalanish mos keladi. hozirda, asosan, hech kim uni ishlatmaydi, lekin biz ham tushunishimiz kerak! 3. funktsiya moduli tili (fbd)funktsiya moduli tili raqamli mantiqiy sxemalarga o'xshash plc dasturlash tilidir. bu raqamli mantiqiy eshiklarning dasturlash tiliga o'xshash operatsion funktsiyalarni ifodalash uchun qutilar shaklidan foydalanadigan nisbatan yangi dasturlash usuli. raqamli sxemalar asosiga ega bo'lgan odamlar uchun tushunish oson, chunki …

2 / 15

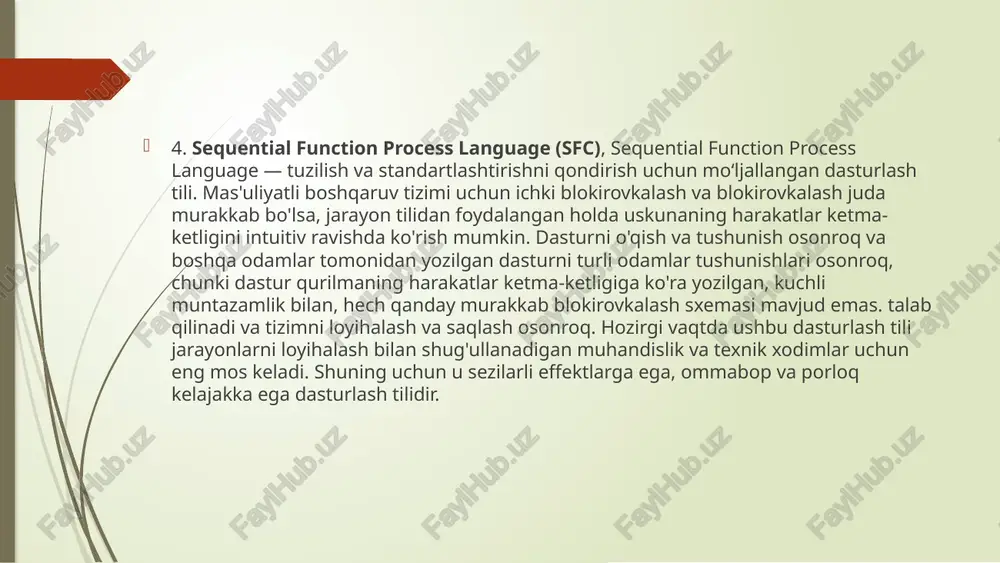

h mumkin. dasturni o'qish va tushunish osonroq va boshqa odamlar tomonidan yozilgan dasturni turli odamlar tushunishlari osonroq, chunki dastur qurilmaning harakatlar ketma-ketligiga ko'ra yozilgan, kuchli muntazamlik bilan, hech qanday murakkab blokirovkalash sxemasi mavjud emas. talab qilinadi va tizimni loyihalash va saqlash osonroq. hozirgi vaqtda ushbu dasturlash tili jarayonlarni loyihalash bilan shug'ullanadigan muhandislik va texnik xodimlar uchun eng mos keladi. shuning uchun u sezilarli effektlarga ega, ommabop va porloq kelajakka ega dasturlash tilidir. 5. strukturaviy matn tili (st)strukturaviy matn tili - bu dasturlarni tavsiflash uchun tuzilgan tavsif matnidan foydalanadigan dasturlash tili. bu yuqori darajadagi tilga o'xshash dasturlash tili. katta va o'rta o'lchamli plc tizimlarida boshqaruv tizimidagi turli o'zgaruvchilar o'rtasidagi munosabatni tasvirlash uchun ko'pincha tuzilgan matn ishlatiladi. u asosan boshqa dasturlash tillarida amalga oshirish qiyin bo'lgan foydalanuvchi dasturlash uchun ishlatiladi. ushbu beshta dasturlash tillari trapezoidal bo'lib, ular o'zlashtirish uchun eng oson dasturlash tillaridir. plc qanday ishlaydi? plc-larni tushunish plc simlarini, plc dasturlashni …

3 / 15

g'ri gaplashishiga ishonch hosil qiladi. bu kirish va chiqish signallari to'g'ri ishlanishini anglatadi. dasturchilar plc ishida katta rol o'ynaydi. ular mashinalarning yaxshi ishlashiga yordam beradigan kod yozadilar. ushbu kod plc xotirasida saqlanadi. har bir skanerlash siklida muammosiz ishlaydi. iec 61131-3 dasturlash tillari iec 61131-3 - bu iec 61131-3 xalqaro standartining bo'limi bo'lib, dasturlashtiriladigan mantiqiy kontrollerlar (plc) uchun dasturlash tillarini tavsiflaydi. ld, fbd, sfc, st, il, cfc ld (ladder diagram) tilning sintaksisi rele texnologiyasida tuzilgan mantiqiy sxemalarni almashtirish uchun qulaydir. sanoat korxonalarida ishlaydigan avtomatlashtirish muhandislariga qaratilgan. sfc (sequential function chart) tilning sintaksisi rele texnologiyasida tuzilgan mantiqiy sxemalarni almashtirish uchun qulaydir. sanoat korxonalarida ishlaydigan avtomatlashtirish muhandislariga qaratilgan. fbd(function block diagram) dastur yuqoridan pastgacha ketma-ket bajariladigan sxemalar ro'yxatidan tuzilgan. yorliqlarga o'tish bo'yicha ko'rsatma dasturlash shartlari va tsikllari uchun sxemalarni bajarish ketma-ketligini o'zgartirishga imkon beradi. st(structured text) structured text (st) — iec61131-3 dasturlash tili. sanoat kontrollerlari va operator stantsiyalarini dasturlash uchun mo'ljallangan. scada/hmi/softlogic paketlarida …

4 / 15

uchun muhimligini bilish juda muhimdir. plc-lardan yaxshi foydalanish sanoatda yaxshi ishlash va samaradorlik uchun juda muhimdir. ehtiyojlaringiz uchun to'g'ri plc ni tanlash muhimdir. yangi texnologiyalar plc larni avtomatlashtirish uchun yanada foydali qilishda davom etmoqda. plclarni o'rganish uchun ko'plab manbalar mavjud. siz yangi yoki tajribali bo'lsangiz ham, ushbu manbalar plc texnologiyasidan to'liq foydalanishingizga yordam beradi. plclar sanoatni yanada samarali va innovatsion qilishda katta rol o'ynashda davom etadi. image1.png image2.png image3.jpeg image4.png image5.png image6.png image7.png image8.png image9.png image10.jpeg
