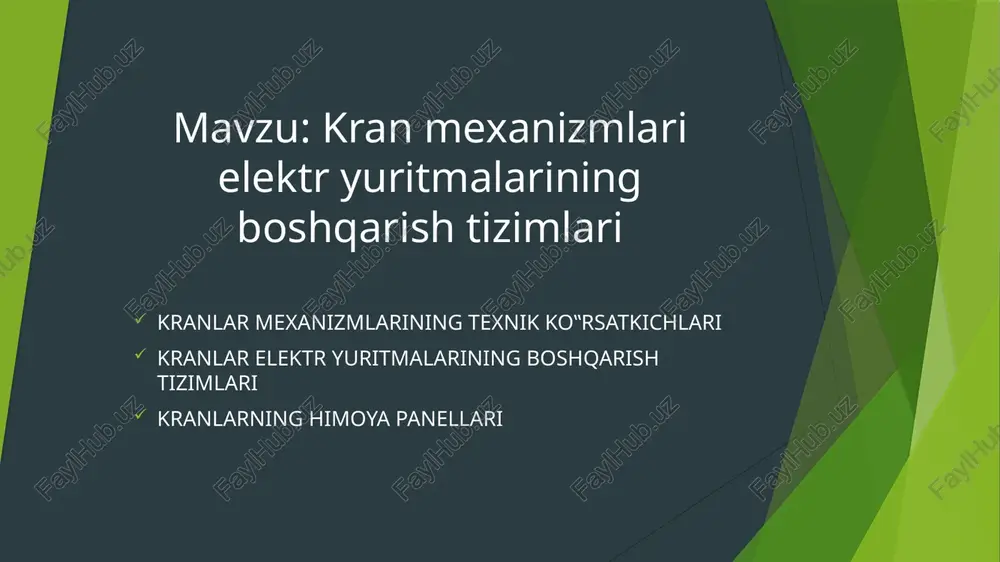

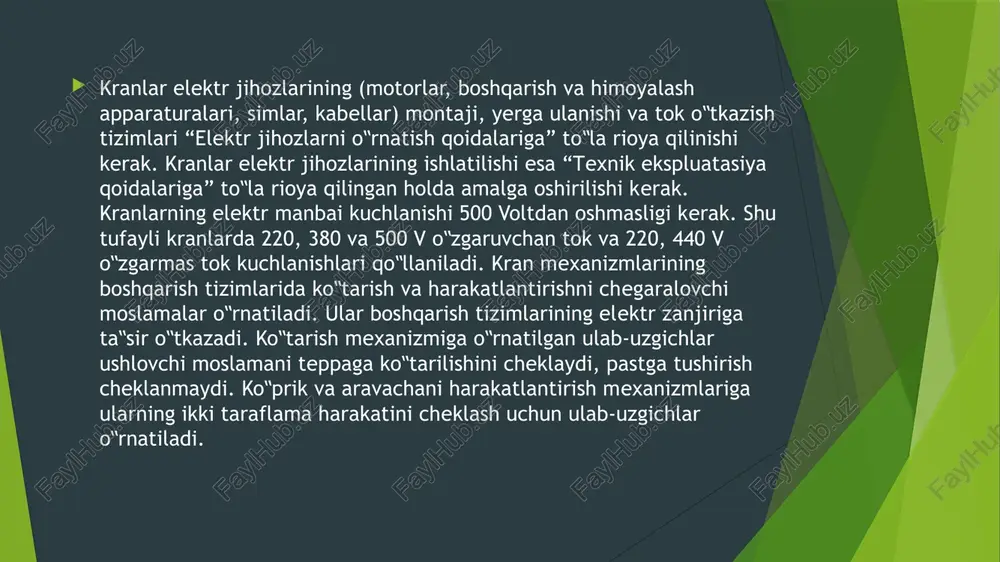

prezentatsiya powerpoint mavzu: kran mexanizmlari elektr yuritmalarining boshqarish tizimlari kranlar mexanizmlarining texnik ko‟rsatkichlari kranlar elektr yuritmalarining boshqarish tizimlari kranlarning himoya panellari kranlar elektr jihozlarining (motorlar, boshqarish va himoyalash apparaturalari, simlar, kabellar) montaji, yerga ulanishi va tok o‟tkazish tizimlari “elektr jihozlarni o‟rnatish qoidalariga” to‟la rioya qilinishi kerak. kranlar elektr jihozlarining ishlatilishi esa “texnik ekspluatasiya qoidalariga” to‟la rioya qilingan holda amalga oshirilishi kerak. kranlarning elektr manbai kuchlanishi 500 voltdan oshmasligi kerak. shu tufayli kranlarda 220, 380 va 500 v o‟zgaruvchan tok va 220, 440 v o‟zgarmas tok kuchlanishlari qo‟llaniladi. kran mexanizmlarining boshqarish tizimlarida ko‟tarish va harakatlantirishni chegaralovchi moslamalar o‟rnatiladi. ular boshqarish tizimlarining elektr zanjiriga ta‟sir o‟tkazadi. ko‟tarish mexanizmiga o‟rnatilgan ulab-uzgichlar ushlovchi moslamani teppaga ko‟tarilishini cheklaydi, pastga tushirish cheklanmaydi. ko‟prik va aravachani harakatlantirish mexanizmlariga ularning ikki taraflama harakatini cheklash uchun ulab-uzgichlar o‟rnatiladi. barcha kran mexanizmlari elektr ta‟minoti uzilgan paytda avtomatik ravishda ishlab ketadigan tormozlar bilan jihozlangan bo‟lishi kerak. kran mexanizmlarini tanlash uchun quyidagi …

2 / 15

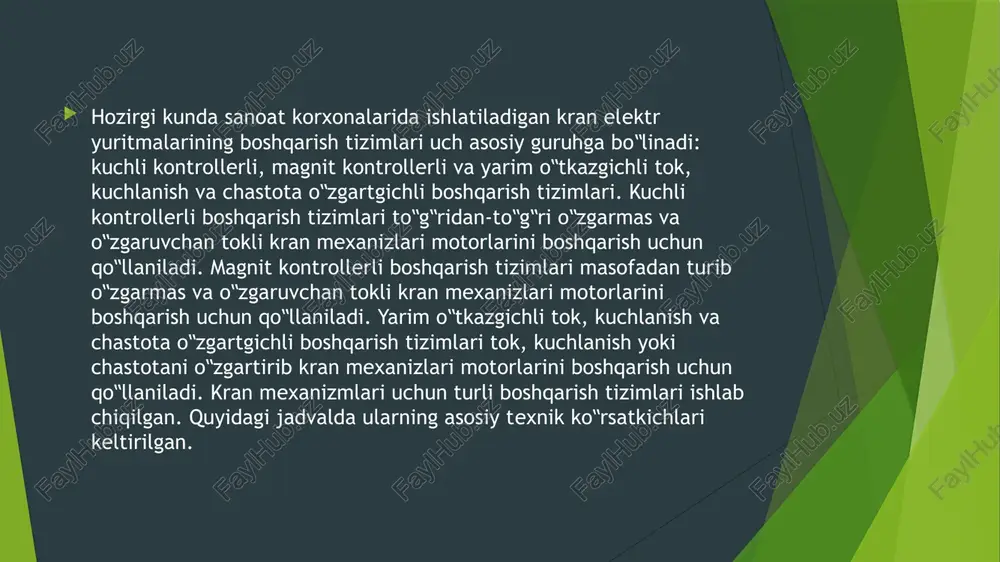

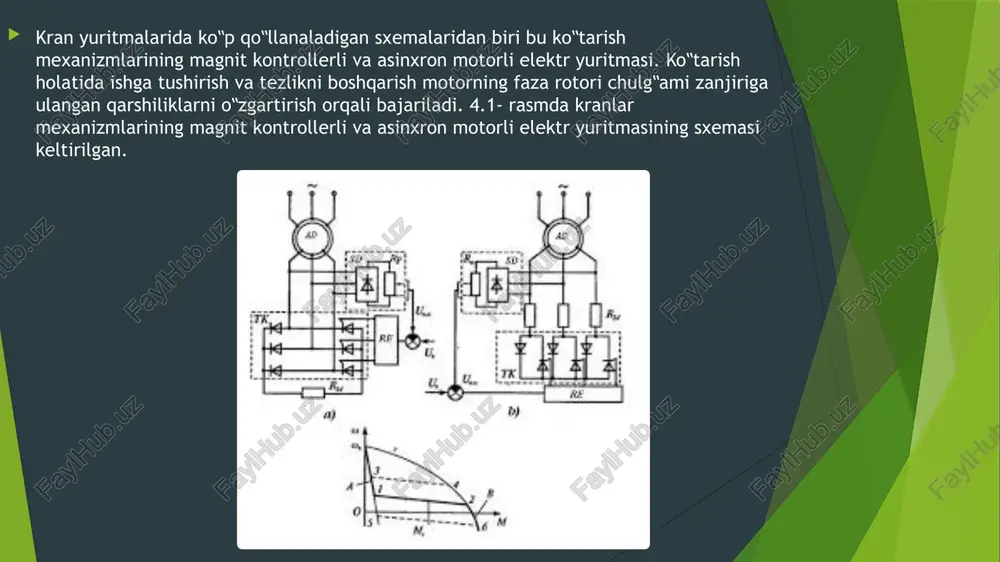

o‟zgarmas va o‟zgaruvchan tokli kran mexanizlari motorlarini boshqarish uchun qo‟llaniladi. magnit kontrollerli boshqarish tizimlari masofadan turib o‟zgarmas va o‟zgaruvchan tokli kran mexanizlari motorlarini boshqarish uchun qo‟llaniladi. yarim o‟tkazgichli tok, kuchlanish va chastota o‟zgartgichli boshqarish tizimlari tok, kuchlanish yoki chastotani o‟zgartirib kran mexanizlari motorlarini boshqarish uchun qo‟llaniladi. kran mexanizmlari uchun turli boshqarish tizimlari ishlab chiqilgan. quyidagi jadvalda ularning asosiy texnik ko‟rsatkichlari keltirilgan. kran yuritmalarida ko‟p qo‟llanaladigan sxemalaridan biri bu ko‟tarish mexanizmlarining magnit kontrollerli va asinxron motorli elektr yuritmasi. ko‟tarish holatida ishga tushirish va tezlikni boshqarish motorning faza rotori chulg‟ami zanjiriga ulangan qarshiliklarni o‟zgartirish orqali bajariladi. 4.1- rasmda kranlar mexanizmlarining magnit kontrollerli va asinxron motorli elektr yuritmasining sxemasi keltirilgan. magnit kontrollerning birinchi holatida minimal ishga tushirish momenti yordamida arqon taranglashtiriladi va sekin tezlikda yengil yuklar ko‟tariladi. ikkinchi holatda sekin tezlikda og‟ir yuklar ko‟tariladi. uchinchi va to‟rtinchi holatda motor tezligini oshirish bosqichlari amalga oshiriladi. bu ikki bosqich vaqt relelari kt1 va kt2 nazorati …

3 / 15

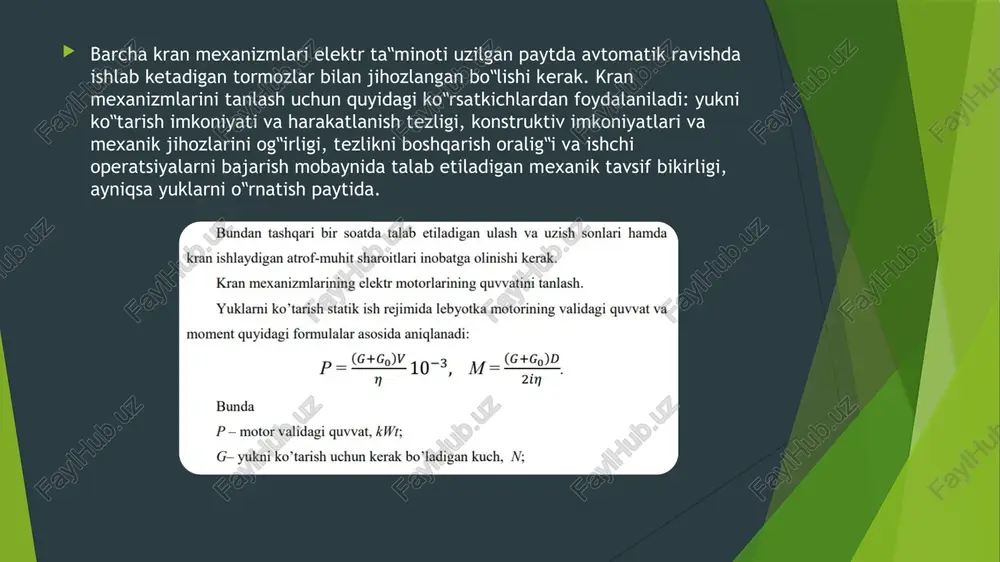

kranlar mexanizmlarining impuls-kalitli boshqariluvchi elektr yuritmalarining sxemalari keltirilgan. asinxron motor rotorining zanjiriga yarim boshqariluvchi ko‟priksmon to‟g‟rilagich ko‟rinishidagi tiristorli kommutator (tk) kiritilgan. uning chiqishiga rezistor r2d ulangan. tk tiristorlarni boshqarish releli element re orqali bajariladi. bu sxema uch xil rejimda ishlashi mumkin. birinchi rejim. tk tiristorlariga boshqarish signallari berilmagan. asinxron motor rotorining zanjiriga qo‟shimcha rp rezistor ulangan. bu holatga a mexanik tavsifi mos. ikkinchi rejim. re ishga tushirilgan. tiristorlarga boshqarish signallari berilgan, tk ochiq va motor rotorining zanjiriga qo‟shimcha rp rezistordan tashqari yana r2d rezistor ulangan. bu holatga b mexanik tavsifi mos. uchinchi rejim. uchinchi rejim birinchi va ikkinchi rejimlarni ketma ketligidan iborat bo‟lib, u 1 va 2 nuqtalar orasidagi tezliklar zonasida ishlaydi. knp tarkabida quyidagi asosiy elementlar bo‟ladi: elektr ta'minot kuchlanishini ulab-o‟chiruvchi umumiy rubilnik, chizg‟iy kontaktor, maksimal relelar komplekti hamda boshqarish tizimini ulab-o‟chiruvchi tugmacha va paketli ulab-o‟chirqich. knp elektr ta'minotiga qarab, ikki xil bo‟ladi: o‟zgarmas tok uchun “ppzb” turdagi va …

4 / 15

r l ishga tushganidan so‟ng kontrollerlarning nol yordamchi 24 kontaktlari va har bir mexanizmning oxirgi ulab-o‟chirgichlar zanjiri orqali o‟z o‟zini elektr bilan ta‟minlaydi. sxemadagi oxirgi ulab-o‟chirgichlar kranni normal xududda ishlashini ta'minlaydilar. xulosa kran mexanizmlarining elektr yuritmalari zamonaviy sanoat jarayonlarida muhim o‘rin egallaydi. ularning asosiy vazifasi yuklarni ko‘tarish, tushirish va gorizontal yo‘nalishda harakatlantirishni yuqori aniqlik hamda xavfsizlik bilan ta’minlashdan iborat. bunda elektr yuritmalarni boshqarish tizimlari markaziy rol o‘ynaydi, chunki ular mexanizmlarning ish tartibini, tezlikni, momentni va tormozlash jarayonlarini muvofiqlashtiradi. hozirgi kunda kran elektr yuritmalarida asosan asenkron dvigatellar, tiristorli va chastotali boshqaruv tizimlari keng qo‘llanilmoqda. bu esa energiya tejamkorligini oshirish, yukni silliq harakatlantirish va mexanik zarbalarni kamaytirish imkonini beradi. shuningdek, avtomatlashtirilgan va raqamli boshqaruv tizimlari joriy etilishi natijasida kranlarning ishlash ishonchliligi, tezkorligi va xavfsizligi sezilarli darajada yaxshilanmoqda. bunday tizimlar yuk og‘irligini, pozitsiyasini, harakat tezligini real vaqt rejimida nazorat qiladi hamda operatorning ishini yengillashtiradi. foydalanilgan adabiyotlar: abduraxmonov, a. a. "elektrotexnika va elektr mashinalar." …

5 / 15
