1 / 22

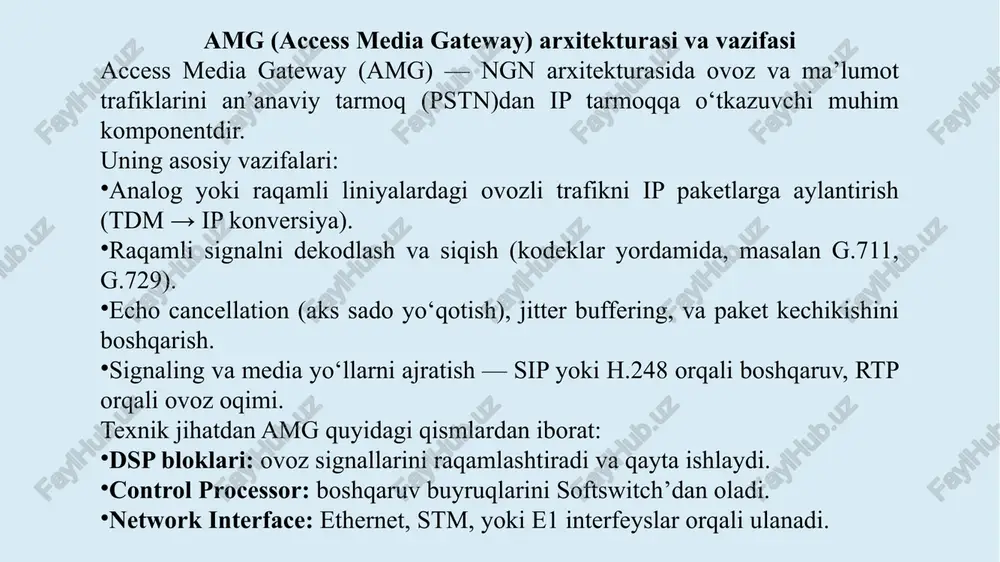

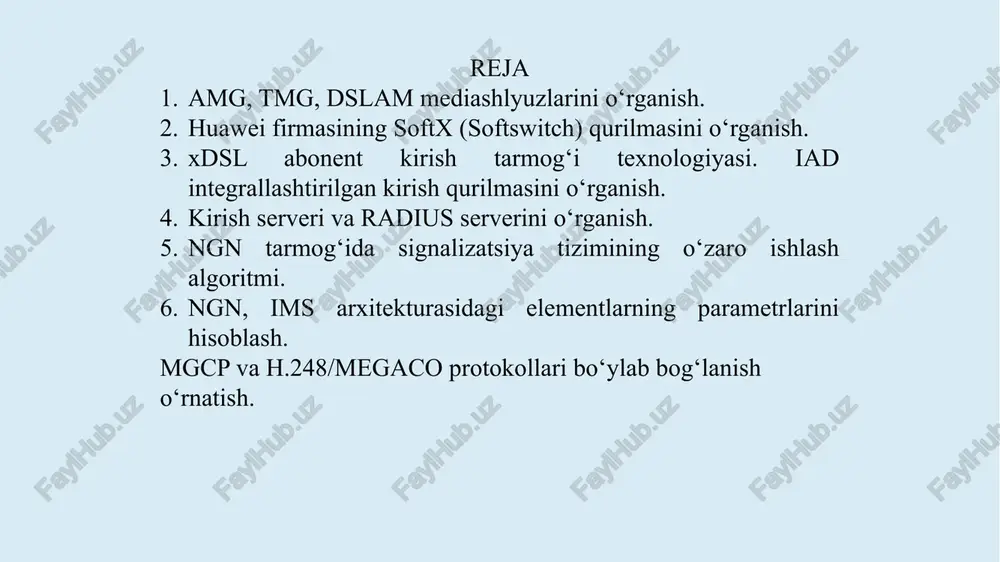

prezentatsiya powerpoint reja amg, tmg, dslam mediashlyuzlarini o‘rganish. huawei firmasining softx (softswitch) qurilmasini o‘rganish. xdsl abonent kirish tarmog‘i texnologiyasi. iad integrallashtirilgan kirish qurilmasini o‘rganish. kirish serveri va radius serverini o‘rganish. ngn tarmog‘ida signalizatsiya tizimining o‘zaro ishlash algoritmi. ngn, ims arxitekturasidagi elementlarning parametrlarini hisoblash. mgcp va h.248/megaco protokollari bo‘ylab bog‘lanish o‘rnatish. amg (access media gateway) arxitekturasi va vazifasi access media gateway (amg) — ngn arxitekturasida ovoz va ma’lumot trafiklarini an’anaviy tarmoq (pstn)dan ip tarmoqqa o‘tkazuvchi muhim komponentdir. uning asosiy vazifalari: analog yoki raqamli liniyalardagi ovozli trafikni ip paketlarga aylantirish (tdm → ip konversiya). raqamli signalni dekodlash va siqish (kodeklar yordamida, masalan g.711, g.729). echo cancellation (aks sado yo‘qotish), jitter buffering, va paket kechikishini boshqarish. signaling va media yo‘llarni ajratish — sip yoki h.248 orqali boshqaruv, rtp orqali ovoz oqimi. texnik jihatdan amg quyidagi qismlardan iborat: dsp bloklari: ovoz signallarini raqamlashtiradi va qayta ishlaydi. control processor: boshqaruv buyruqlarini softswitch’dan oladi. network interface: …

2 / 22

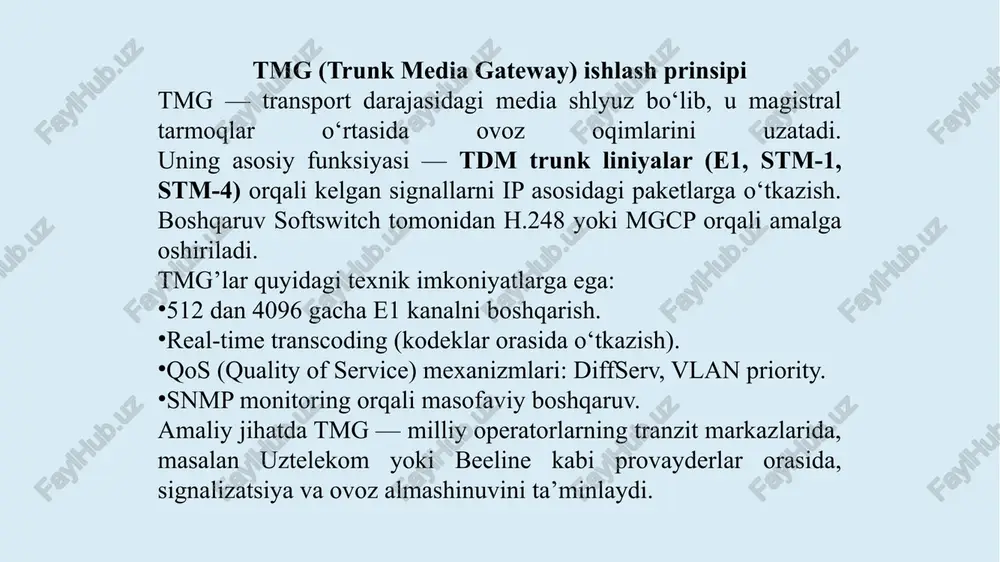

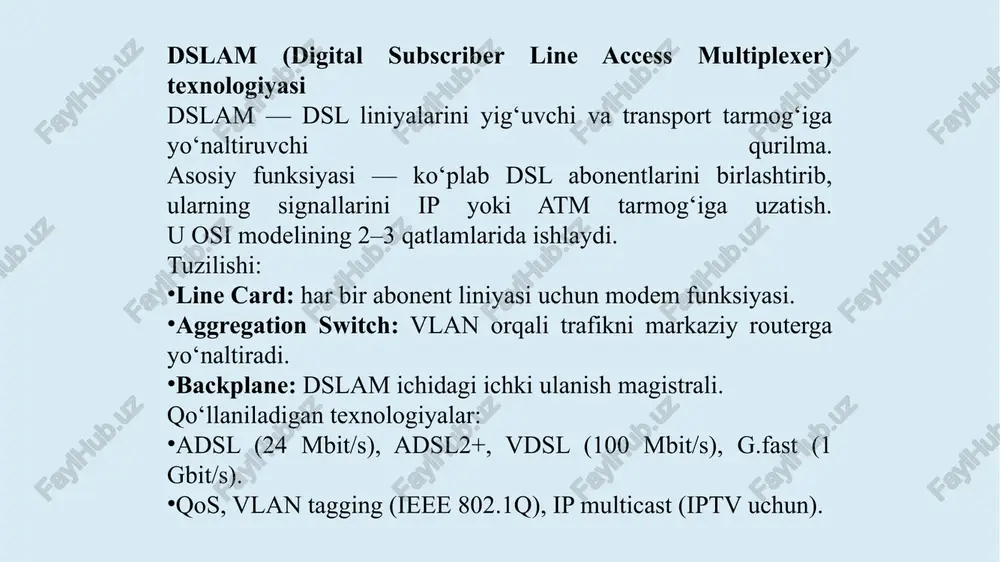

ekom yoki beeline kabi provayderlar orasida, signalizatsiya va ovoz almashinuvini ta’minlaydi. dslam (digital subscriber line access multiplexer) texnologiyasi dslam — dsl liniyalarini yig‘uvchi va transport tarmog‘iga yo‘naltiruvchi qurilma. asosiy funksiyasi — ko‘plab dsl abonentlarini birlashtirib, ularning signallarini ip yoki atm tarmog‘iga uzatish. u osi modelining 2–3 qatlamlarida ishlaydi. tuzilishi: line card: har bir abonent liniyasi uchun modem funksiyasi. aggregation switch: vlan orqali trafikni markaziy routerga yo‘naltiradi. backplane: dslam ichidagi ichki ulanish magistrali. qo‘llaniladigan texnologiyalar: adsl (24 mbit/s), adsl2+, vdsl (100 mbit/s), g.fast (1 gbit/s). qos, vlan tagging (ieee 802.1q), ip multicast (iptv uchun). dslam ishlash algoritmi abonentdagi xdsl modem raqamli signalni telefon liniyasi orqali yuboradi. dslam liniya kartasi signalni modulyatsiya qiladi va raqamlashtiradi. ip paketlarga o‘tkazilgan ma’lumot yuqori qatlamdagi router (bras) ga yo‘naltiriladi. bras radius server orqali foydalanuvchini autentifikatsiya qiladi. internet yoki iptv xizmatlariga kirish ruxsati beriladi. dslam-larda vlan (802.1q) yordamida har bir abonent alohida tarmoq identifikatoriga ega bo‘ladi, bu …

3 / 22

arxitekturasi quyidagi qatlamlarga bo‘lingan: transport layer: ip asosidagi paket uzatish (ethernet, mpls). control layer: softswitch (call agent). application layer: xizmat serverlari (ivr, billing, presence, sip proxy). management layer: oss/bss tizimlari (network management). softswitch sip va h.248 orqali gatewaylarni boshqaradi. qo‘ng‘iroqni yo‘naltirishda dial plan, digit translation va number normalization mexanizmlari ishlatiladi. xdsl texnologiyalari oilasi xdsl – “digital subscriber line” texnologiyalari oilasi bo‘lib, u mis kabel orqali yuqori tezlikdagi raqamli uzatishni ta’minlaydi. turlari: adsl: 24 mbit/s yuklab olish, 1 mbit/s yuklash. sdsl: simmetrik uzatish, biznes uchun. vdsl/vdsl2: 100 mbit/s gacha, qisqa masofa (1 km). hdsl: 2.3 mbit/s, uzoq masofalarda ishonchli aloqa. g.fast: 1 gbit/s, yangi avlod texnologiyasi (itu-t g.9700). qo‘llaniladigan modulyatsiyalar: dmt (discrete multi-tone): chastotani 256 kichik kanallarga bo‘ladi. qam (quadrature amplitude modulation): yuqori tezliklarda ishlash uchun. iad (integrated access device) qurilmasi iad – foydalanuvchi joylashgan joyda (cpe – customer premises equipment) o‘rnatiladi. u bir nechta xizmatlarni birlashtiradi: ovoz, ma’lumot, fax. texnik …

4 / 22

ius – tarmoq xavfsizligini ta’minlaydigan markaziy autentifikatsiya tizimi. u quyidagi bosqichlarda ishlaydi: access server foydalanuvchi login/parolni oladi. bu ma’lumot “access-request” xabari bilan radius serverga yuboriladi. server ma’lumotni tekshiradi (sql yoki ldap orqali). “access-accept” javobi bilan foydalanuvchiga ruxsat beriladi. accounting bosqichida trafik va vaqt hisobi yuritiladi. qo‘llaniladigan portlar: 1812 (auth), 1813 (accounting). protokol udp asosida ishlaydi, lekin md5 shifrlash orqali himoyalangan. ngn tarmog‘ida signalizatsiya tizimining o‘zaro ishlash algoritmi ngn (next generation network) da signalizatsiya jarayonlari turli protokollar yordamida amalga oshiriladi. asosiy maqsad – turli tarmoq elementlari (softswitch, media gateway, signaling gateway) o‘rtasida chaqiriqlarni boshqarish va ulanishni sinxronlashtirishdir. asosiy bosqichlar: abonent chaqiriq boshlaydi (sip invite yoki h.323 setup xabari). softswitch signalni qabul qiladi, abonent raqamini aniqlaydi va yo‘naltirishni tanlaydi. agar aloqa boshqa tarmoqda bo‘lsa, signaling gateway ss7 tarmog‘i bilan interfeysni amalga oshiradi. media gateway orqali ovoz paketlarga bo‘linadi va ip tarmog‘iga uzatiladi. javob qaytgach (sip 200 ok yoki h.323 connect), ikki tomonlama …

5 / 22

i protokol. asosiy xususiyatlari: ierarxik boshqaruv: softswitch markaziy boshqaruvchi sifatida ishlaydi. gateway faqat buyruqlarni bajaradi. udp port 2427 va 2727 orqali ishlaydi. funktsional buyruqlar: crcx – yangi ulanish yaratish. mdcx – mavjud sessiyani o‘zgartirish. dlcx – ulanishni tugatish. rqnt – voqealarni kuzatish (masalan, dtmf tonlari). h.248/megaco protokoli h.248 (yoki megaco) mgcp’ning rivojlangan versiyasi bo‘lib, itu-t va ietf tomonidan birgalikda ishlab chiqilgan. afzalliklari: yirik tarmoqlar uchun kengaytirilgan boshqaruv imkoniyatlari. ko‘p oqimli (multi-stream) audio/video sessiyalarni boshqarish. qo‘shimcha xavfsizlik va ishonchlilik mexanizmlari. amaliy qo‘llanish: ims va ngn arxitekturalarida media gateway’lar bilan softswitch o‘rtasida boshqaruvni ta’minlaydi. mgcp va h.248/megaco o‘rtasidagi farqlar mgcp (media gateway control protocol) va h.248/megaco — bu media gateway’larni softswitch orqali boshqarish uchun mo‘ljallangan ikki asosiy protokoldir. har ikkisi ham ip telefoniya va ngn tarmoqlarining markaziy boshqaruv mexanizmini tashkil etadi, biroq ularning arxitekturasi va imkoniyatlari jihatidan farq qiladi. mgcp — nisbatan soddaroq boshqaruv protokoli bo‘lib, kichik va o‘rta o‘lchamdagi tarmoqlarda samarali …
