dеtаllаrni bаzаlаshdа, ishlоv bеrishdа dеtаllаrni dаstgоhlаrdа o’rnаtish

DOCX 380,3 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1
1699433290.docx d е t а ll а rni b а z а l а shd а , ishl о v b е rishd а d е t а ll а rni d а stg о hl а rd а o ’ rn а tish rej а : 1. ishl о v b е ril а yotg а n d е t а lningng yuz а l а ri v а b а z а l а ri . 2. b а z а l а rni d о imiylik v а qo ’ shilish t а m о yill а ri 3. d e t a ll a rni d a stg o hl a rd a o ’ rn a tish usull a ri . o lti nuqt a q o id a si . /docprops/thumbnail.emf dеtаllаrni bаzаlаshdа, ishlоv bеrishdа dеtаllаrni dаstgоhlаrdа o’rnаtish rejа: 1. ishlоv bеrilаyotgаn dеtаlningng yuzаlаri …
2

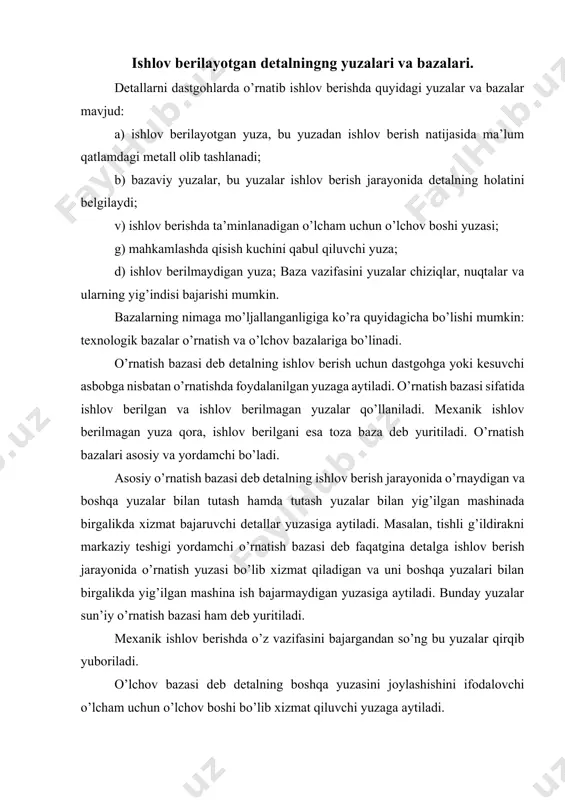

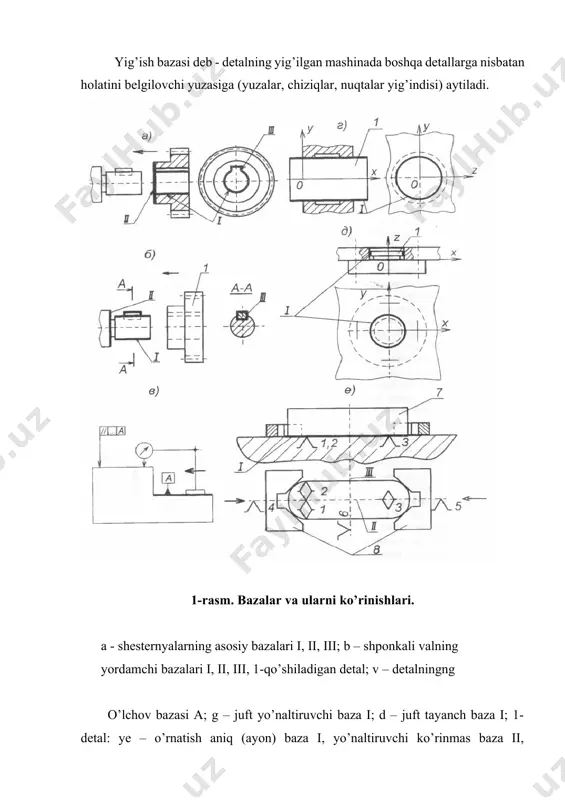

shlov berish jarayonida o’rnaydigan va boshqa yuzalar bilan tutash hamda tutash yuzalar bilan yig’ilgan mashinada birgalikda xizmat bajaruvchi detallar yuzasiga aytiladi. masalan, tishli g’ildirakni markaziy teshigi yordamchi o’rnatish bazasi deb faqatgina detalga ishlov berish jarayonida o’rnatish yuzasi bo’lib xizmat qiladigan va uni boshqa yuzalari bilan birgalikda yig’ilgan mashina ish bajarmaydigan yuzasiga aytiladi. bunday yuzalar sun’iy o’rnatish bazasi ham deb yuritiladi. mexanik ishlov berishda o’z vazifasini bajargandan so’ng bu yuzalar qirqib yuboriladi. o’lchov bazasi deb detalning boshqa yuzasini joylashishini ifodalovchi o’lcham uchun o’lchov boshi bo’lib xizmat qiluvchi yuzaga aytiladi. yig’ish bazasi deb - detalning yig’ilgan mashinada boshqa detallarga nisbatan holatini belgilovchi yuzasiga (yuzalar, chiziqlar, nuqtalar yig’indisi) aytiladi. 1-rasm. bazalar va ularni ko’rinishlari. a - shesternyalarning asosiy bazalari i, ii, iii; b – shponkali valning yordamchi bazalari i, ii, iii, 1-qo’shiladigan detal; v – detalningng o’lchov bazasi a; g – juft yo’naltiruvchi baza i; d – juft tayanch baza i; 1- detal: …
3

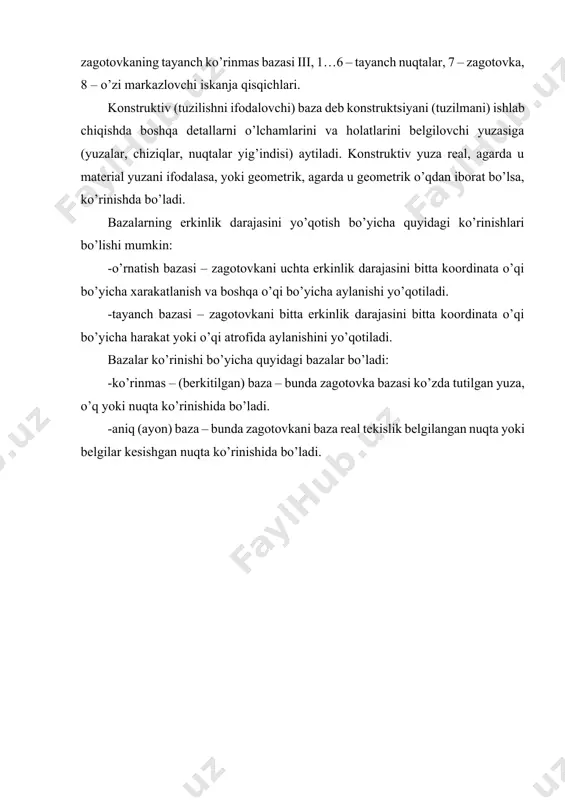

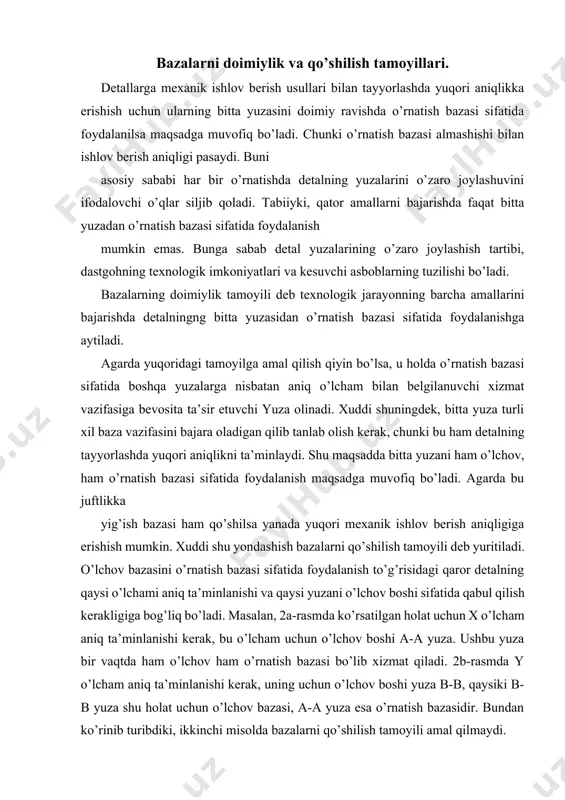

bo’yicha harakat yoki o’qi atrofida aylanishini yo’qotiladi. bazalar ko’rinishi bo’yicha quyidagi bazalar bo’ladi: -ko’rinmas – (berkitilgan) baza – bunda zagotovka bazasi ko’zda tutilgan yuza, o’q yoki nuqta ko’rinishida bo’ladi. -aniq (ayon) baza – bunda zagotovkani baza real tekislik belgilangan nuqta yoki belgilar kesishgan nuqta ko’rinishida bo’ladi. bazalarni doimiylik va qo’shilish tamoyillari. detallarga mexanik ishlov berish usullari bilan tayyorlashda yuqori aniqlikka erishish uchun ularning bitta yuzasini doimiy ravishda o’rnatish bazasi sifatida foydalanilsa maqsadga muvofiq bo’ladi. chunki o’rnatish bazasi almashishi bilan ishlov berish aniqligi pasaydi. buni asosiy sababi har bir o’rnatishda detalning yuzalarini o’zaro joylashuvini ifodalovchi o’qlar siljib qoladi. tabiiyki, qator amallarni bajarishda faqat bitta yuzadan o’rnatish bazasi sifatida foydalanish mumkin emas. bunga sabab detal yuzalarining o’zaro joylashish tartibi, dastgohning texnologik imkoniyatlari va kesuvchi asboblarning tuzilishi bo’ladi. bazalarning doimiylik tamoyili deb texnologik jarayonning barcha amallarini bajarishda detalningng bitta yuzasidan o’rnatish bazasi sifatida foydalanishga aytiladi. agarda yuqoridagi tamoyilga amal qilish qiyin bo’lsa, u …
4
boshi sifatida qabul qilish kerakligiga bog’liq bo’ladi. masalan, 2a-rasmda ko’rsatilgan holat uchun x o’lcham aniq ta’minlanishi kerak, bu o’lcham uchun o’lchov boshi a-a yuza. ushbu yuza bir vaqtda ham o’lchov ham o’rnatish bazasi bo’lib xizmat qiladi. 2b-rasmda y o’lcham aniq ta’minlanishi kerak, uning uchun o’lchov boshi yuza b-b, qaysiki b-b yuza shu holat uchun o’lchov bazasi, a-a yuza esa o’rnatish bazasidir. bundan ko’rinib turibdiki, ikkinchi misolda bazalarni qo’shilish tamoyili amal qilmaydi. o’lchash bazasi o’rnatish va o’lchash bazalari o’rnatish bazasi 2-rasm. o’rnatish va o’lchash bazalari bazalarning o’lchamlari detalning ishonchli, mustahkam mahkamlash uchun, natijada ishlov berish jarayonida o’z holatini o’zgartirmasligi uchun yetarli bo’lishi kerak. bazaviy yuza qisish (mahkamlash) kuchlari ta’sirida deformatsiyalanmaydigan bo’lishi va imkoniyati boricha kesish va qisish kuchlarini bir o’ynalishda qabul qilib, ishlov berilayotgan yuzaga yaqin joylashgan bo’lishi kerak. detallarni dastgohlarda o’rnatish usullari. olti nuqta qoidasi. detallarga ishlov berish uchun ular turli usullar yordamida o’rnatilishi mumkin: 1) detalning bevosita dastgoh stoliga …
5
xsus moslamalarga o’rnatib ishlov berish. bu usuldan foydalanilganda maxsus moslama yordamida detalga kesuvchi asbobga nisbatan aniq holatda beriladi. maxsus moslamalardan foydalanilganda xomashyo avvaldan chiziqlar o’tkazish uni dastgohga o’rnatishda sozlash ishlarini bajarish kerak emas. maxsus moslamalar yordamida detalning dastgohga o’rnatish tez va oson bajariladi. moslamalardan foydalanishning maqsadga muvofiqligi donali va kichik seriyali ishlab chiqarish sharoitida ko’rib chiqilishi mumkin. ko’p seriyali va yalpi ishlab chiqarish sharoitida moslamalardan foydalanish majburiy ko’rinishga ega. aks holda ishlab chiqarish samaradorligini oshirishga erishish mumkin emas. bu ishlab chiqarish sharoitlarida har-bir amalni bajarish uchun alohida moslama loyihalash taqozo etiladi. maxsus moslamalarda detallarni bazalash uchun o’rnatish yuzalari nazarda tutiladi. qattiq jismlar mexanikasidan ma’lumki, ular fazoda oltita erkinlik darajasiga ega. bu ixtiyoriy tanlangan uchta o’zaro perpendikulyar x, y, z o’qlar bo’yicha ilgarilanma-qaytma va shu o’qlar atrofida aylanma xarakatlardan iborat (3-rasm). detalning har bir erkinlik darajasini yo’qotish uchun uni ma’lum bir qo’zg’almas nuqtaga qisish (jipslash) kerak. bu nuqtalar o’z navbatida moslama …
