1 / 29

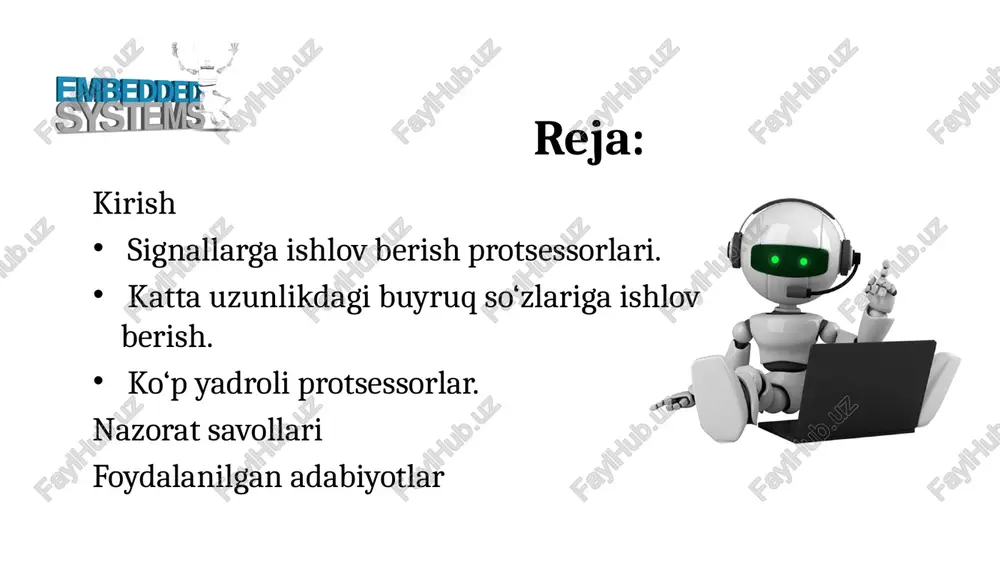

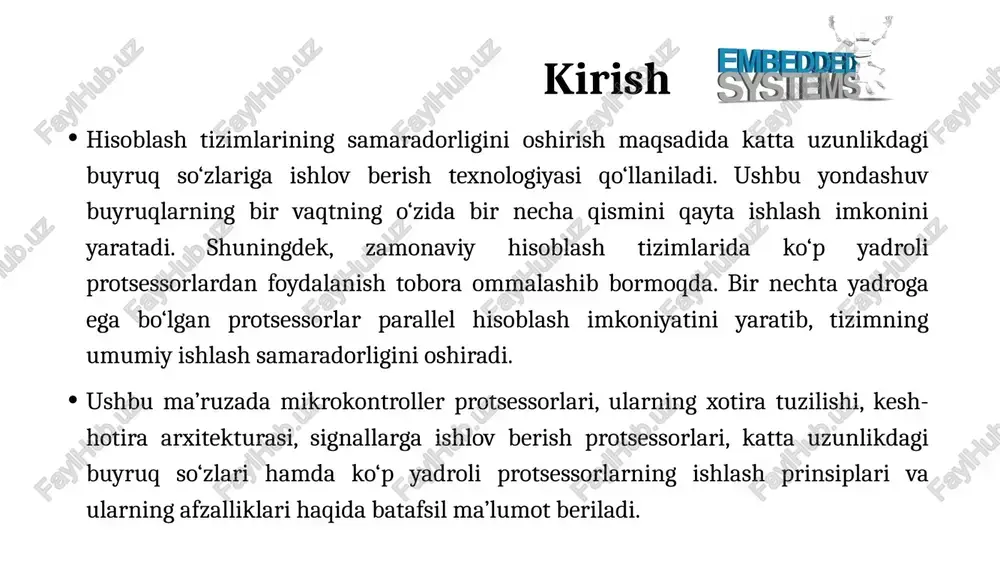

o'rnatilgan tizimlar o'rnatilgan tizimlar mavzu signallarga ishlov berish protsessorlari reja: kirish signallarga ishlov berish protsessorlari. katta uzunlikdagi buyruq so‘zlariga ishlov berish. ko‘p yadroli protsessorlar. nazorat savollari foydalanilgan adabiyotlar kirish hisoblash tizimlarining samaradorligini oshirish maqsadida katta uzunlikdagi buyruq so‘zlariga ishlov berish texnologiyasi qo‘llaniladi. ushbu yondashuv buyruqlarning bir vaqtning o‘zida bir necha qismini qayta ishlash imkonini yaratadi. shuningdek, zamonaviy hisoblash tizimlarida ko‘p yadroli protsessorlardan foydalanish tobora ommalashib bormoqda. bir nechta yadroga ega bo‘lgan protsessorlar parallel hisoblash imkoniyatini yaratib, tizimning umumiy ishlash samaradorligini oshiradi. ushbu ma’ruzada mikrokontroller protsessorlari, ularning xotira tuzilishi, kesh-hotira arxitekturasi, signallarga ishlov berish protsessorlari, katta uzunlikdagi buyruq so‘zlari hamda ko‘p yadroli protsessorlarning ishlash prinsiplari va ularning afzalliklari haqida batafsil ma’lumot beriladi. boshqarish ob'ekti bilan bog'lanish vositalari boshqaruv ob'ekti o'rtasidagi aloqa qurilmalari o'lchash datchiklari va birlamchi avtomatlashtirish uskunalarining butun majmuasini o'z ichiga oladi. bunga datchiklar, oraliq o'lchov o'tkazgichlari, analog-raqamli va raqamli-analogga o'zgartirgichlar (adc, dac), signal kalitlari, aktuatorlar, ma'lumotlarni qabul qilish va …

2 / 29

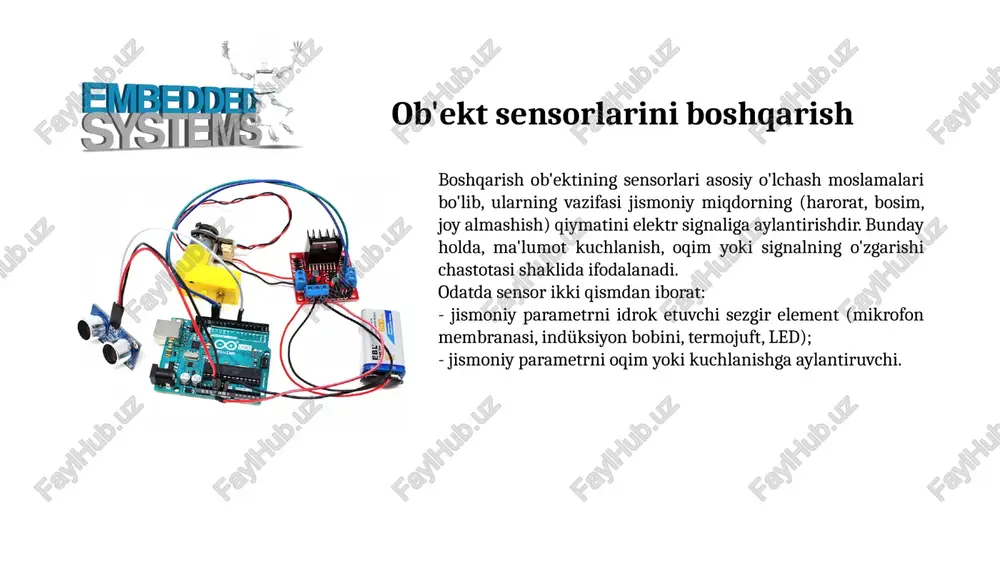

dorning (harorat, bosim, joy almashish) qiymatini elektr signaliga aylantirishdir. bunday holda, ma'lumot kuchlanish, oqim yoki signalning o'zgarishi chastotasi shaklida ifodalanadi. odatda sensor ikki qismdan iborat: - jismoniy parametrni idrok etuvchi sezgir element (mikrofon membranasi, indüksiyon bobini, termojuft, led); - jismoniy parametrni oqim yoki kuchlanishga aylantiruvchi. analog-raqamli konvertorlar - raqamli konvertor (adc) adc (adc converter ) - kirish analog signalini raqamli signalga (raqamli ikkilik kodga ) aylantiruvchi qurilma . vaqtning ixtiyoriy momentida signalning qiymatini o'lchash vazifalari uchun vaqtga qat'iy bog'liq bo'lmagan yagona analog-raqamli konvertatsiyaga ega adc bilan asinxron ish rejimi qo'llaniladi. analog signaldagi o'zgarishlarning funktsional bog'liqligini o'lchash vazifalari uchun adc ning ushbu qurilmalar diskretizatsiya, kvantlash va uzluksiz qiymatlarni kodlashni amalga oshiradi, bu qiymat ikkilik, ikkilik-o'nlik yoki o'nlik sanoq tizimlarida ifodalanadi. 6 adc ning 7 kirish signali diapazoni ( o'lchov oralig'i ) . o'tkazish chastotasi [hz] - analogdan raqamliga o'tkazish chastotasi. dsp terminologiyasida adc konvertatsiya chastotasi raqamli ko'rinishdagi signalning namuna olish chastotasi …

3 / 29

kodga mos keladigan analog signal hosil qiladi. ular quyidagilar uchun mo'ljallangan : - raqamli qurilmalarni analoglar bilan moslashtirish; - raqamli qurilmalarda, nutq va musiqa tovush sintezatorlarida ilovalar; - analog kiritish bilan qurilmalar va jihozlarni boshqarish. rasmda teskari operatsion kuchaytirgich yordamida dac yig'ish misoli ko'rsatilgan . dac - r -2 r tipidagi yuqori aniqlikdagi qarshilik matritsasi bilan r os salbiy teskari aloqa bilan qoplangan operatsion kuchaytirgich . kalit yopilganda oqim har qanday rezistordan o'tadi (k1-k n ). har bir kalit bu holatni kirish kodining mos keladigan bitida mantiqiy bit mavjud bo'lganda oladi, u barcha kalit kirishlariga parallel ravishda beriladi. nolga teng bo'lgan kod raqamlarida kalit erga yopiladi. shunday qilib, asosiy pozitsiyalar to'plami kuchaytirgichning umumiy kirish oqimini ta'minlaydi, chiqish voltaji u k esa proportsionallik koeffitsienti r os / r in bilan u etga proportsionaldir . 8 signal uzatish interfeyslari analog aloqa liniyalari turli qurilmalar (datchiklar, kuchaytirgichlar, adc) o'rtasida elektr signallarini uzatish uchun …

4 / 29

a'lumotlarni uzatishni tavsiflaydi, lekin eng oddiy holatda ikkita chiziqli bitta kabel kifoya qiladi: biri ma'lumotlarni uzatish uchun, ikkinchisi umumiy "tuproq" sifatida ishlatiladi. uzatish protokoli axborot bitlari bilan bir qatorda start, to'xtash va nazorat bitlarini uzatishni ta'minlaydi. 10 interfeys misollari parallel interfeyslar vme / vxi , compactpci , pxi tizim interfeyslari sinfiga kiradi va avtobus modulli boshqaruv tizimlarini qurish uchun mo'ljallangan. ular protsessor moduli, operativ xotira moduli va tashqi qurilma modullarini umumiy shina asosida birlashtirishga imkon beradi. 11 interfeys misollari qurolli kuchlarda ishlatiladigan boshqa interfeyslar orasida quyidagilarni ajratib ko'rsatish mumkin: - ketma-ket tashqi interfeys canbus , ko'pincha taqsimlangan bortda (avtomobil va aviatsiya) boshqaruv tizimlarini tashkil qilish uchun ishlatiladi; real vaqtda vazifalar uchun optimallashtirilgan ethernet tarmoq interfeysining versiyasi bo'lgan industrialethernet seriyali tashqi interfeysi ; raqamli ma'lumotlar va analog signallarni bir vaqtning o'zida uzatish imkonini beruvchi kombinatsiyalangan hart interfeysi . ketma-ket tashqi interfeys usb , parallel tizim interfeyslari pci , isa , agp …

5 / 29

aqat oraliq natijalarni vaqtincha saqlashgina emas va yana inversiyalash va surish kabi oddiy operatsiyalarni ham bajarishdir. jamlovchi-ko‘paytiruvchidan tashqari signal protsessori (sp) o‘z tarkibida surishning apparatli qurilmasiga egadir. aslida operandalarni berilgan ikkilik songa chapga yoki o‘ngga surishni arifmetik-mantiqiy qurilmada (amq) ham amalga oshirish mumkin, biroq bunda alohida buyruqlar talab qilinadi. signal protsessorlarni apparatli suruvchilari operandalarni uzatish va yuklashda mahsus buyruqlarni ishlatmasdan amalga oshiradi. signal protsessorlarida shuningdek konveyerli ishlov berish ishlatiladi. konveyerli ishlov berishda buyruqni bajarish masalasi bir necha joriy etish bosqichlariga ajratiladi. bosqichlarni ketma-ket ulanishi va ularni vaqt bo‘yicha ustma-ust tushirish oddiy protsessorlardagidek amalga oshiriladi. bundek arxitekturaning o‘tkazish xususiyati vaqt birligi ichida konveyerdan o‘tkazilgan buyruqlar soni bilan aniqlanadi. katta uzunlikdagi buyruq so‘zlariga ishlov berish katta uzunlikdagi buyruq so‘zlariga ishlov berish (very long instruction word - vliw) bitta taktda ishlov beriladigan buyruqlar sonini jiddiy oshirish imkonini beradi. bundek buyruqlar bir necha qisqa buyruqlar birlashmasidan iborat, ularni bajarish uchun bir necha parallel ishlovchi …
