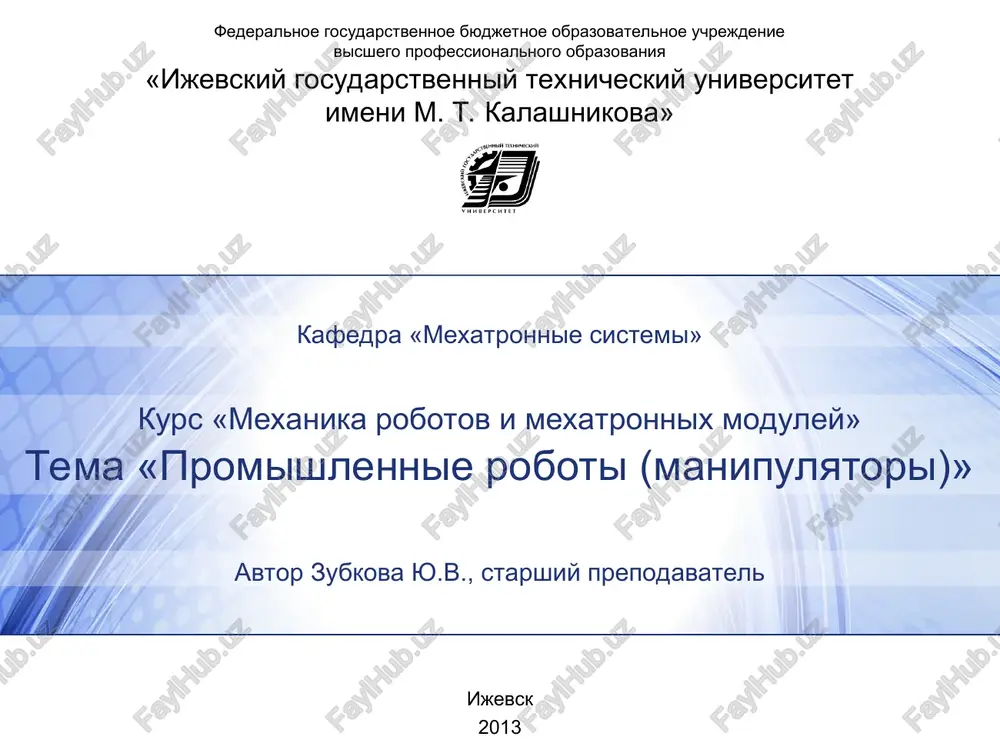

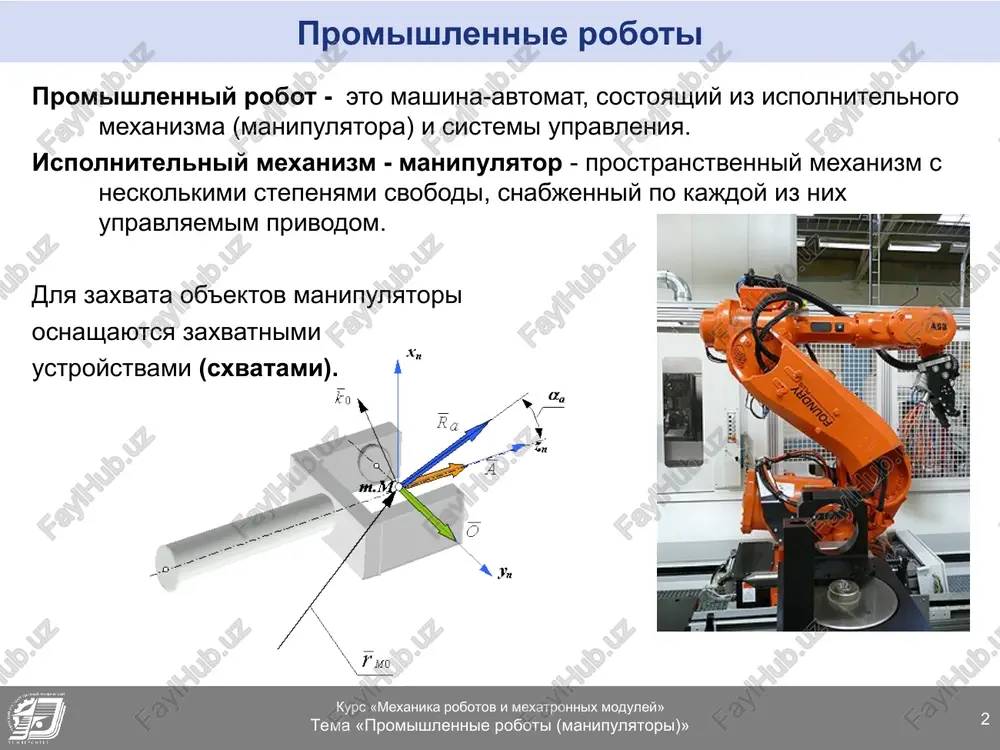

slayd 1 federalnoe gosudarstvennoe byudjetnoe obrazovatelnoe uchrejdenie visshego professionalnogo obrazovaniya «ijevskiy gosudarstvenniy texnicheskiy universitet imeni m. t. kalashnikova» tema «promishlennie roboti (manipulyatori)» ijevsk 2013 kafedra «mexatronnie sistemi» kurs «mexanika robotov i mexatronnix moduley» avtor zubkova yu.v., starshiy prepodavatel * kurs «mexanika robotov i mexatronnix moduley» tema «promishlennie roboti (manipulyatori)» promishlennie roboti promishlenniy robot - eto mashina-avtomat, sostoyashiy iz ispolnitelnogo mexanizma (manipulyatora) i sistemi upravleniya. ispolnitelniy mexanizm - manipulyator - prostranstvenniy mexanizm s neskolkimi stepenyami svobodi, snabjenniy po kajdoy iz nix upravlyaemim privodom. dlya zaxvata ob'ektov manipulyatori osnashayutsya zaxvatnimi ustroystvami (sxvatami). promishlenniy robot - avtomaticheskaya mashina, sostoyashaya iz manipulyatora i ustroystva programmnogo upravleniya ego dvijeniem, prednaznachennaya dlya zameni cheloveka pri vipolnenii osnovnix i vspomogatelnix operatsiy v proizvodstvennix protsessax. manipulyator - sovokupnost prostranstvennogo richajnogo mexanizma i sistemi privodov, osushestvlyayushaya pod upravleniem programmiruemogo avtomaticheskogo ustroystva ili cheloveka-operatora deystviya (manipulyatsii), analogichnie deystviyam ruki cheloveka. dvijeniya ot privodov peredayutsya zvenyam manipulyatora, kotorie budem nazivat osnovnimi. …

2 / 24

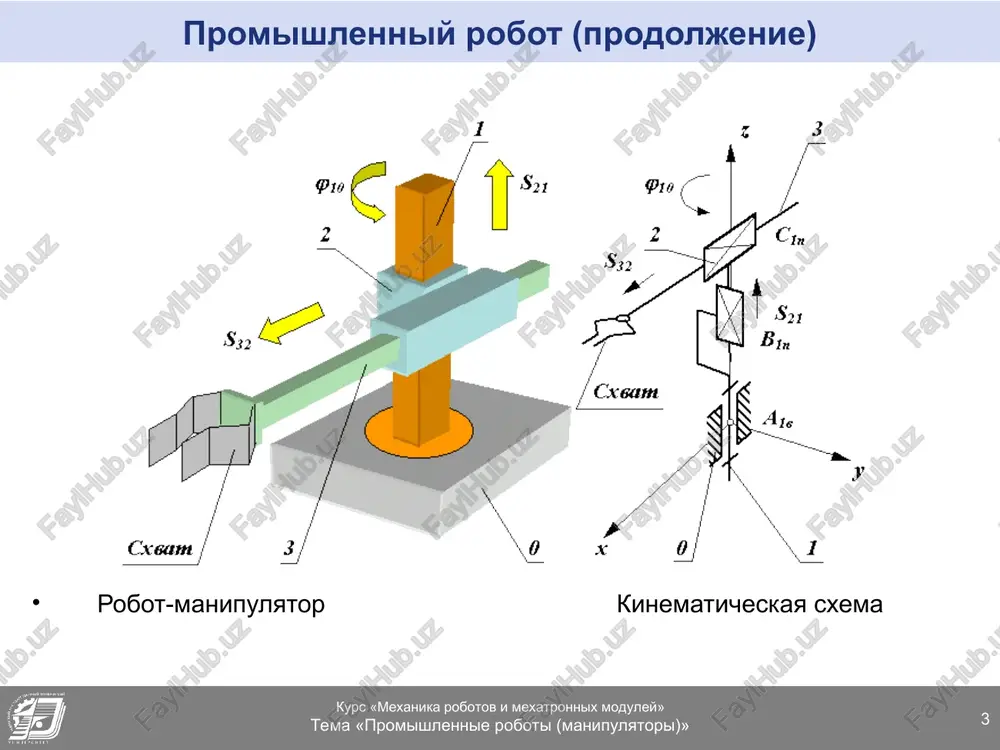

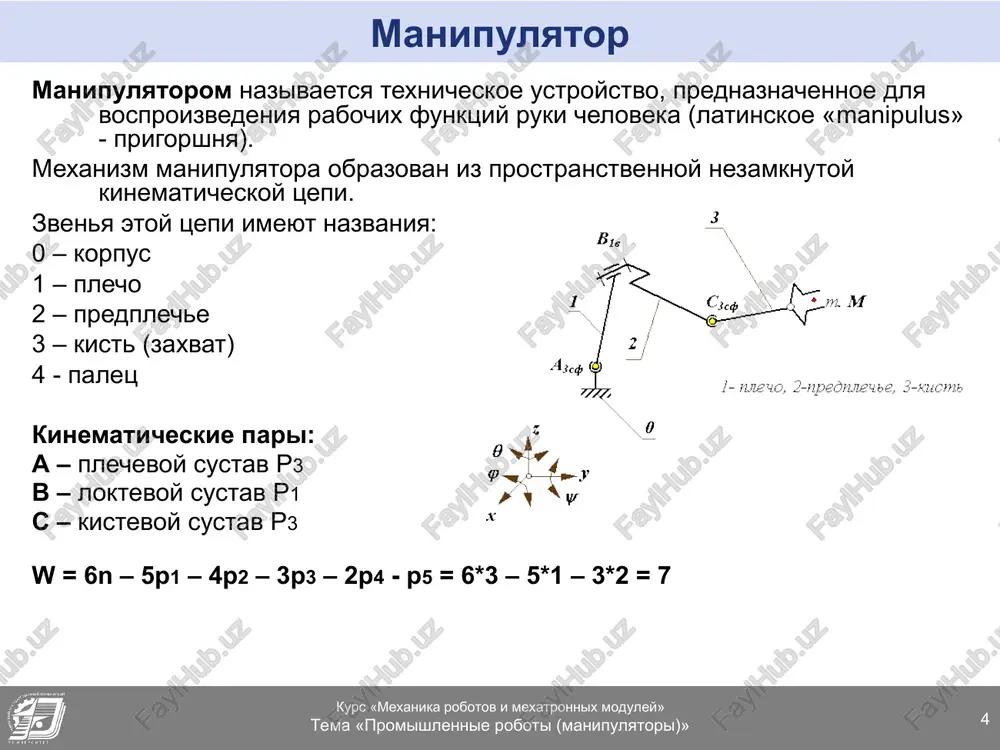

ogo trebovaniya osnovnoy richajniy mexanizm manipulyatora doljen imet ne menee shesti podvijnostey, prichem dvijenie po kajdoy iz nix doljno bit upravlyaemim. promishlenniy robot s shestyu podvijnostyami yavlyaetsya slojnoy avtomaticheskoy sistemoy. eta sistema slojna kak v izgotovlenii, tak i v ekspluatatsii. poetomu v realnix konstruktsiyax promishlennix robotov chasto ispolzuyutsya mexanizmi s chislom podvijnostey menee shesti. naibolee prostie manipulyatori imeyut tri, reje dve, podvijnosti. takie manipulyatori znachitelno deshevle v izgotovlenii i ekspluatatsii, no pred'yavlyayut spetsificheskie trebovaniya k organizatsii rabochey sredi. eti trebovaniya svyazani s zadannoy orientatsiey ob'ektov manipulirovaniya otnositelno mexanizma robota. poetomu oborudovanie doljno raspolagatsya otnositelno takogo robota s trebuemoy orientatsiey. rassmotrim dlya primera strukturnuyu i funktsionalnuyu sxemi promishlennogo robota s trexpodvijnim manipulyatorom. osnovnoy mexanizm ruki manipulyatora sostoit iz nepodvijnogo zvena 0 i trex podvijnix zvenev 1, 2 i 3. * kurs «mexanika robotov i mexatronnix moduley» tema «promishlennie roboti (manipulyatori)» manipulyator manipulyatorom nazivaetsya texnicheskoe ustroystvo, prednaznachennoe dlya vosproizvedeniya rabochix funktsiy ruki …

3 / 24

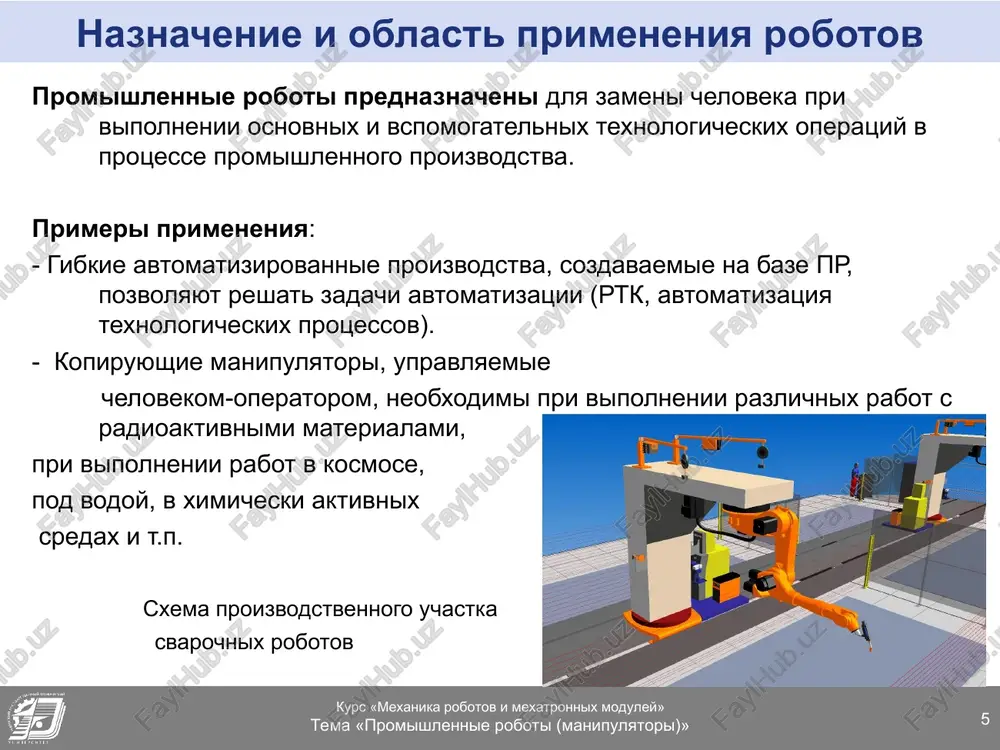

epeney svobodi nezamknutoy kinematicheskoy tsepi ravno summe podvijnostey kinematicheskix par. v dalneyshem poyavilis manipulyatori s bolshim chislom zvenev i kinematicheskix par, i vneshnee sxodstvo s rukoy cheloveka stalo utrachivatsya, no vo vsex variantax soxranilos naznachenie manipulyatora – vosproizvodit dvijeniya, podobnie dvijeniyam ruk cheloveka (stepen podvijnosti ruki cheloveka, bez ucheta dvijeniya paltsev, w = 12). chislo stepeney podvijnosti manipulyatorov obichno ne previshaet 7. * kurs «mexanika robotov i mexatronnix moduley» tema «promishlennie roboti (manipulyatori)» naznachenie i oblast primeneniya robotov promishlennie roboti prednaznacheni dlya zameni cheloveka pri vipolnenii osnovnix i vspomogatelnix texnologicheskix operatsiy v protsesse promishlennogo proizvodstva. primeri primeneniya: - gibkie avtomatizirovannie proizvodstva, sozdavaemie na baze pr, pozvolyayut reshat zadachi avtomatizatsii (rtk, avtomatizatsiya texnologicheskix protsessov). - kopiruyushie manipulyatori, upravlyaemie chelovekom-operatorom, neobxodimi pri vipolnenii razlichnix rabot s radioaktivnimi materialami, pri vipolnenii rabot v kosmose, pod vodoy, v ximicheski aktivnix sredax i t.p. sxema proizvodstvennogo uchastka svarochnix robotov vajnaya sotsialnaya zadacha - osvobojdeniya cheloveka …

4 / 24

a) (g); - kombinirovannaya; - drugie. 3. po chislu podvijnostey manipulyatora. promishlennie roboti klassifitsiruyutsya po sleduyushim priznakam: - po xarakteru vipolnyaemix texnologicheskix operatsiy - po sisteme koordinat ruki manipulyatora po chislu podvijnostey manipulyatora; chislo stepeney podvijnosti i kajdoe dvijenie robota obespechivaetsya sootvetstvuyushey kinematicheskoy sxemoy ego mexanizmov. kinematicheskie sxemi robotov imeyut opredelennie strukturi kinematiki ruk i kisti, kotorie zavisyat ot vida i posledovatelnosti raspolojeniya vrashatelnix (v) i postupatelnix (p) kinematicheskix par. * kurs «mexanika robotov i mexatronnix moduley» tema «promishlennie roboti (manipulyatori)» klassifikatsiya promishlennix robotov (prodoljenie) 4. po vidu proizvodstva: - liteynie; - svarochnie; - kuznechno-pressovie; - dlya mexanicheskoy obrabotki; - sborochnie; okrasochnie; transportno-skladskie. 5. po gruzopod'emnosti: - sverxlegkie (do 10 n); - legkie (do 100 n); - srednie (do 2000 n); - tyajelie (do 10000 n); sverxtyajelie (svishe 10000 n). 6. po podvijnosti osnovaniya: - mobilnie; - statsionarnie. po vidu proizvodstva: - liteynie; - svarochnie; - kuznechno-pressovie; - dlya mexanicheskoy …

5 / 24

ozitsionnoe; - konturnoe; - kombinirovannoe. 10. po kolichestvu manipulyatorov pr bivayut: - odnomanipulyatornie (odnorukie); - dvurukie; - trexrukie; - chetirexrukie. po tipu silovogo privoda elektromexanicheskiy; pnevmaticheskiy; gidravlicheskiy; kombinirovanniy; po vidu programmi s jestkoy programmoy; pereprogrammiruemie; adaptivnie; s elementami iskusstvennogo intellekta; po xarakteru programmirovaniya pozitsionnoe; konturnoe; kombinirovannoe. * kurs «mexanika robotov i mexatronnix moduley» tema «promishlennie roboti (manipulyatori)» klassifikatsiya kinematicheskix strukturnix sxem manipulyatorov 1 – vvv, tri vrashatelnix kp; 2 – vvp, dve vrashatelnix kp i odna postupatelnaya kp; 3 – pvp, vpp, ppv, dve postupatelnix kp i odna vrashatelnaya kp; 4 – ppp – tri postupatelnix kp. esli postupatelnix perenosnix stepeney podvijnosti tri (p=3), a vrashatelnix voobshe net (v=0), to bazovaya sistema koordinat yavlyaetsya pryamougolnoy (a), a rabochaya zona imeet formu parallelepipeda. v tom sluchae, kogda p=2, v=1, rabochaya zona pr priobretaet tsilindricheskuyu formu, vernee formu nepolnogo tsilindra (b). esli p=1, v=2, to rabochaya zona predstavlyaet soboy nepolniy shar, a …
