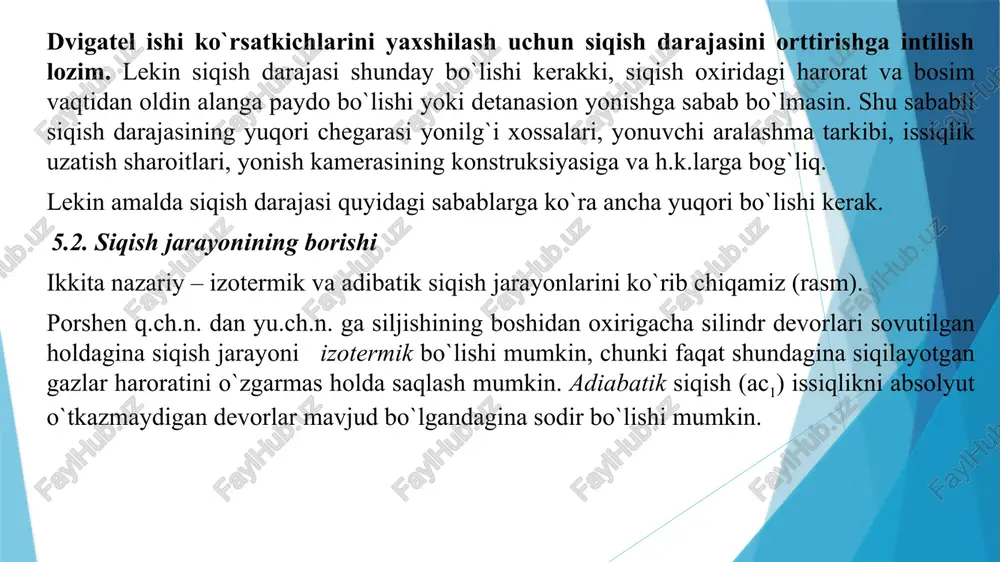

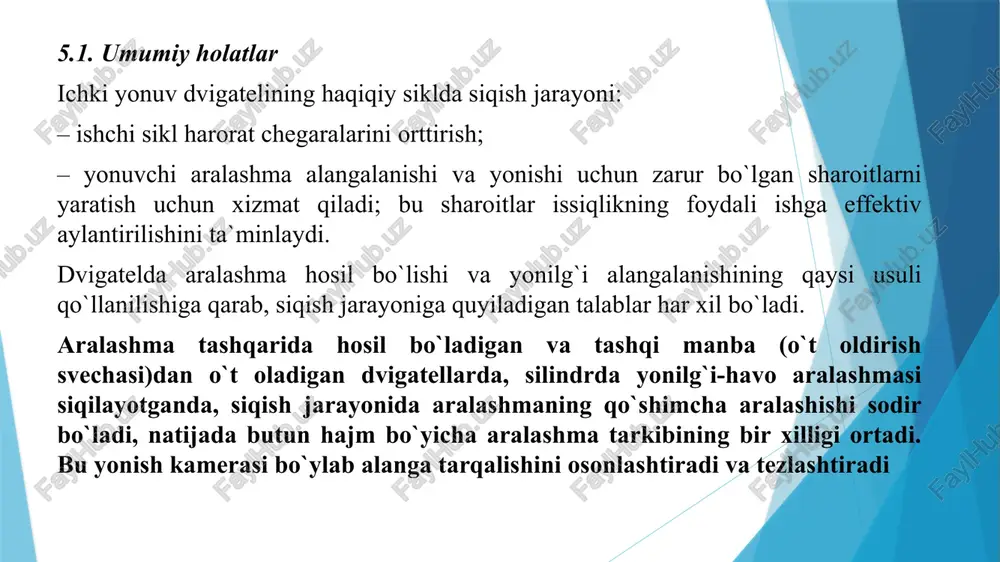

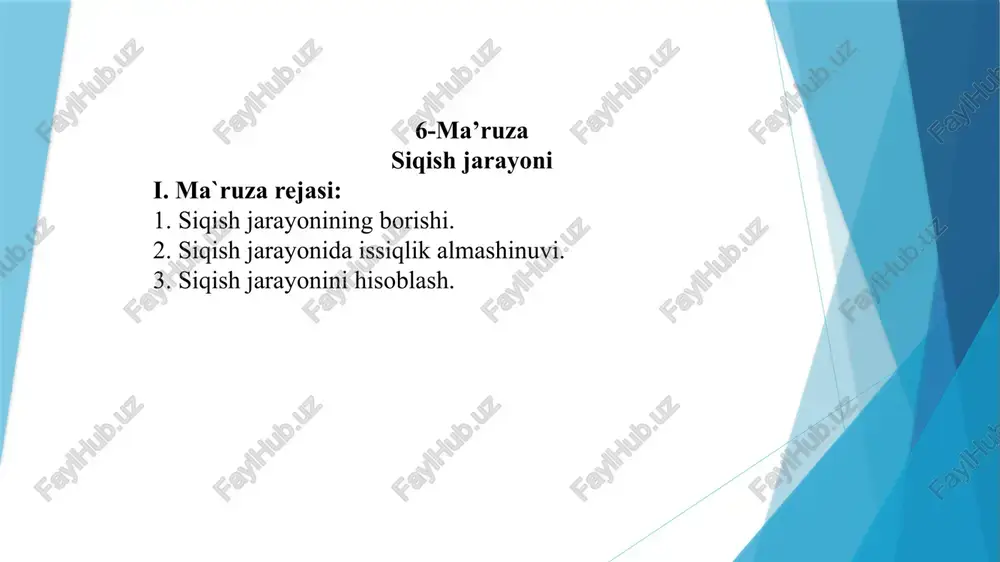

prezentatsiya powerpoint 6-ma’ruza siqish jarayoni i. ma`ruza rejasi: 1. siqish jarayonining borishi. 2. siqish jarayonida issiqlik almashinuvi. 3. siqish jarayonini hisoblash. 5.1. umumiy holatlar ichki yonuv dvigatelining haqiqiy siklda siqish jarayoni: – ishchi sikl harorat chegaralarini orttirish; – yonuvchi aralashma alangalanishi va yonishi uchun zarur bo`lgan sharoitlarni yaratish uchun xizmat qiladi; bu sharoitlar issiqlikning foydali ishga effektiv aylantirilishini ta`minlaydi. dvigatelda aralashma hosil bo`lishi va yonilg`i alangalanishining qaysi usuli qo`llanilishiga qarab, siqish jarayoniga quyiladigan talablar har xil bo`ladi. aralashma tashqarida hosil bo`ladigan va tashqi manba (o`t oldirish svechasi)dan o`t oladigan dvigatellarda, silindrda yonilg`i-havo aralashmasi siqilayotganda, siqish jarayonida aralashmaning qo`shimcha aralashishi sodir bo`ladi, natijada butun hajm bo`yicha aralashma tarkibining bir xilligi ortadi. bu yonish kamerasi bo`ylab alanga tarqalishini osonlashtiradi va tezlashtiradi dvigatel ishi ko`rsatkichlarini yaxshilash uchun siqish darajasini orttirishga intilish lozim. lekin siqish darajasi shunday bo`lishi kerakki, siqish oxiridagi harorat va bosim vaqtidan oldin alanga paydo bo`lishi yoki detanasion yonishga sabab bo`lmasin. …

2 / 11

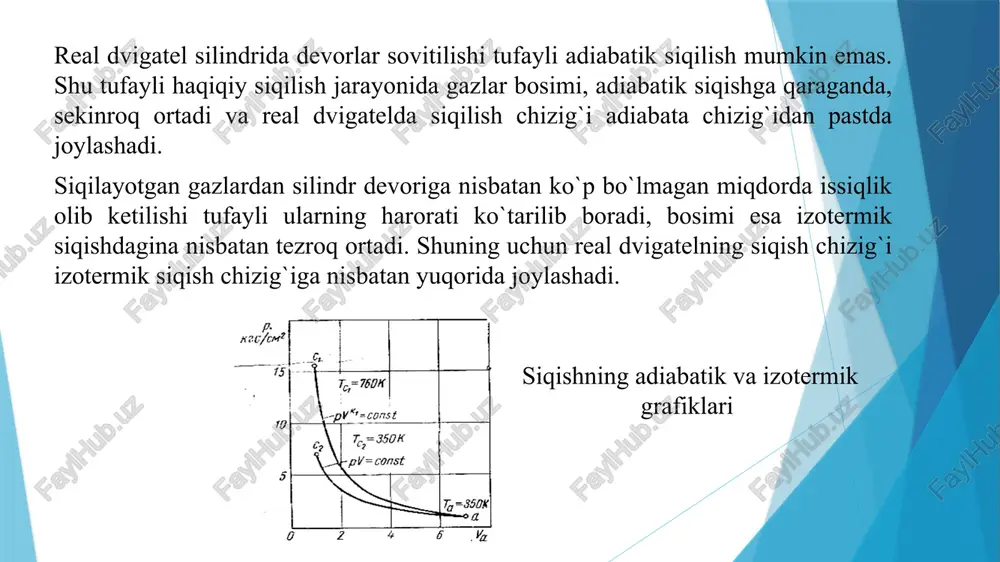

bo`lishi mumkin. real dvigatel silindrida devorlar sovitilishi tufayli adiabatik siqilish mumkin emas. shu tufayli haqiqiy siqilish jarayonida gazlar bosimi, adiabatik siqishga qaraganda, sekinroq ortadi va real dvigatelda siqilish chizig`i adiabata chizig`idan pastda joylashadi. siqilayotgan gazlardan silindr devoriga nisbatan ko`p bo`lmagan miqdorda issiqlik olib ketilishi tufayli ularning harorati ko`tarilib boradi, bosimi esa izotermik siqishdagina nisbatan tezroq ortadi. shuning uchun real dvigatelning siqish chizig`i izotermik siqish chizig`iga nisbatan yuqorida joylashadi. siqishning adiabatik va izotermik grafiklari 5.3. siqish jarayonida issiqlik almashinuvi dvigatelning haqiqiy siklida siqish jarayoni ishchi jism va dvigatel detallari orasida issiqlik almashinuvi sharoitida boradi, shuning uchun adiabatik bo`lmaydi. bu issiqlik almashinuvi murakkab tavsifga ega va uni termodinamik munosabatlar yordamida aniq ifodalash ancha qiyin. hisoblarni soddalashtirish maqsadida siqish jarayoni politropik kechadi; bunda n2 o`zgarmas o`rtacha politropa ko`rsatkichi deb qabul qilinadi. bu holda o`zgarmas ko`rsatkich n1 dagi siqish ishi o`zgaruvchi ko`rsatkichdagi ishga teng bo`lishi mumkin. rasmda siqish (ac), adiabata (be) va siqishning haqiqiy …

3 / 11

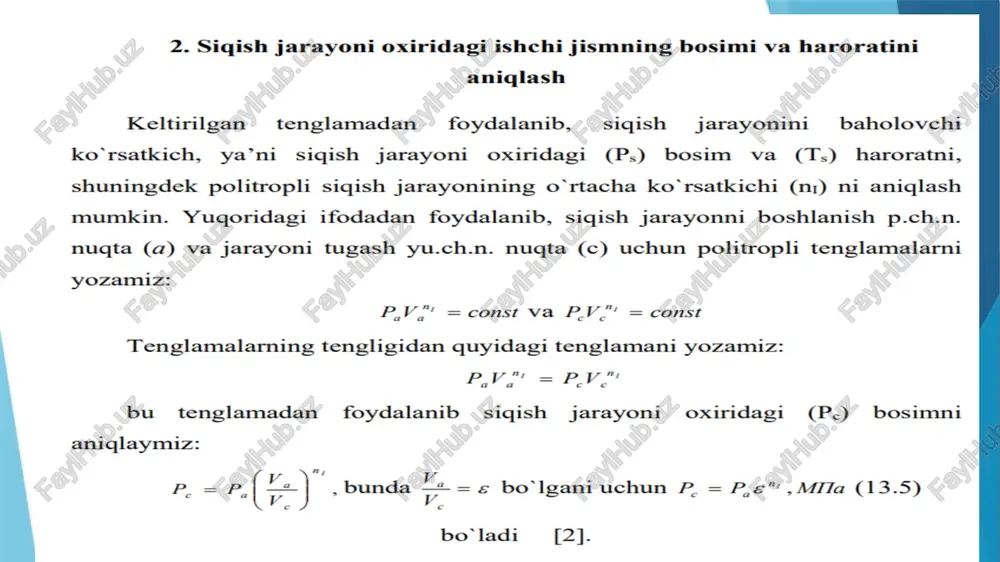

a qaraganda odatda kichikroq bo`ladi, chunki yonilg`i-havo aralashmasi siqilganda yonilg`i bug`lanadi, bug`lanishda esa issiqlik yutiladi. bundan tashqari, yonilg`i bug`larining mavjudligi aralashma issiqlik sig`imini orttiradi. bu ikkala omil n1 qiymatini pasaytiradi. politropa ko`rsatkichi n1 qiymati o`rnatilgandan so`ng, siqish oxirida ishchi jism parametrlari holatning politropik o`zgarishlari tenglamalaridan aniqlanadi: bunda siqish oxiridagi bosim siqish oxiridagi harorat zamonaviy avtomobil va traktor dvigatellarida siqish oxirida bosim va harorat quyidagi oraliqlarda bo`ladi: elektron purkaladigan dvigatellarda ................................... pc = 1,0...2,5 mpa; benzinli dvigatellarda …….................................................. pc = 0,9...2,0 mpa; tc = 600...800 k; nadduvsiz tezyurar dizellarda ........................................... pc = 3,5...5,50 mpa; tc = 700...900 k; nadduvli va porsheni sovitiladigan dizellarda ............................................................................. pc = 5,5...9,0 mpa; (va ko`proq) tc = 700...1100 k. image1.jpeg image2.png image3.png image4.png image5.png image6.png image7.wmf image8.wmf image9.wmf image10.wmf image11.wmf oleobject5.bin oleobject1.bin oleobject2.bin oleobject3.bin oleobject4.bin image12.wmf image13.wmf oleobject6.bin oleobject7.bin ( ) c t t v mc 0 ' ( ) c a t t v mc …

4 / 11

5 / 11
