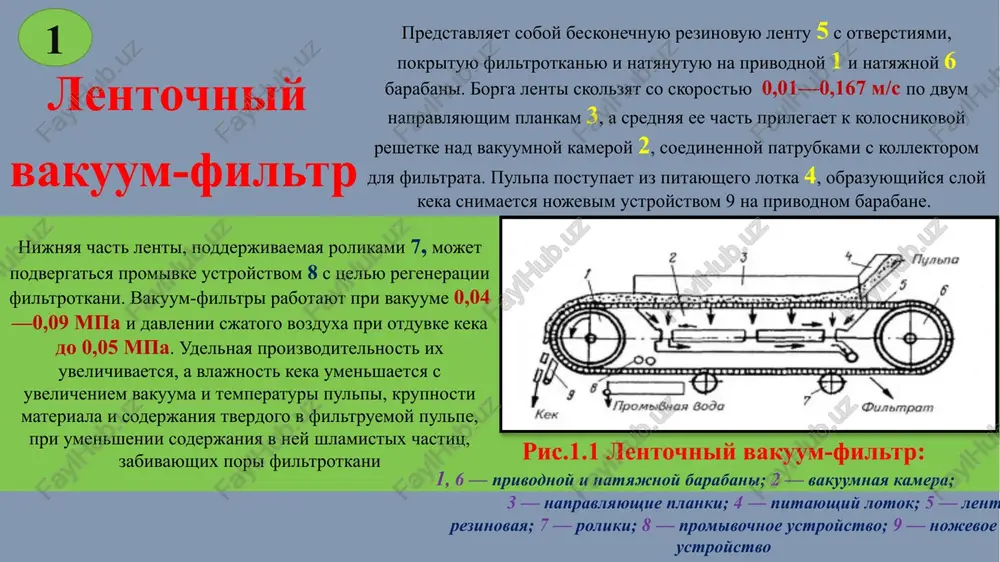

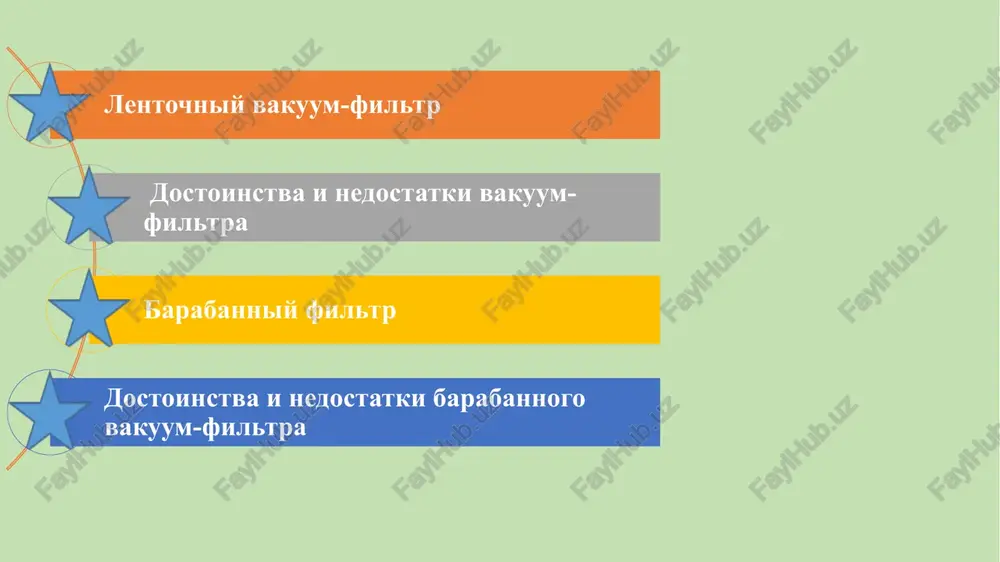

prezentatsiya powerpoint lentochniy vakuum-filtr dostoinstva i nedostatki vakuum-filtra dostoinstva i nedostatki barabannogo vakuum-filtra barabanniy filtr lentochniy vakuum-filtr predstavlyaet soboy beskonechnuyu rezinovuyu lentu 5 s otverstiyami, pokrituyu filtrotkanyu i natyanutuyu na privodnoy 1 i natyajnoy 6 barabani. borga lenti skolzyat so skorostyu 0,01—0,167 m/s po dvum napravlyayushim plankam 3, a srednyaya ee chast prilegaet k kolosnikovoy reshetke nad vakuumnoy kameroy 2, soedinennoy patrubkami s kollektorom dlya filtrata. pulpa postupaet iz pitayushego lotka 4, obrazuyushiysya sloy keka snimaetsya nojevim ustroystvom 9 na privodnom barabane. nijnyaya chast lenti, podderjivaemaya rolikami 7, mojet podvergatsya promivke ustroystvom 8 s tselyu regeneratsii filtrotkani. vakuum-filtri rabotayut pri vakuume 0,04—0,09 mpa i davlenii sjatogo vozduxa pri otduvke keka do 0,05 mpa. udelnaya proizvoditelnost ix uvelichivaetsya, a vlajnost keka umenshaetsya s uvelicheniem vakuuma i temperaturi pulpi, krupnosti materiala i soderjaniya tverdogo v filtruemoy pulpe, pri umenshenii soderjaniya v ney shlamistix chastits, zabivayushix pori filtrotkani ris.1.1 lentochniy vakuum-filtr: 1, 6 …

2 / 8

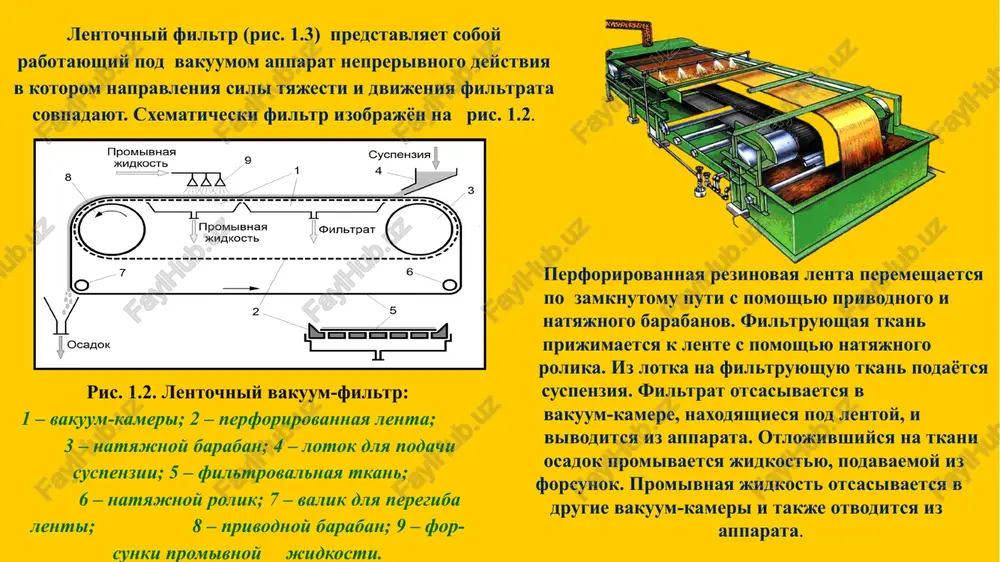

filtruyushaya tkan prijimaetsya k lente s pomoshyu natyajnogo rolika. iz lotka na filtruyushuyu tkan podayotsya suspenziya. filtrat otsasivaetsya v vakuum-kamere, naxodyashiesya pod lentoy, i vivoditsya iz apparata. otlojivshiysya na tkani osadok promivaetsya jidkostyu, podavaemoy iz forsunok. promivnaya jidkost otsasivaetsya v drugie vakuum-kameri i takje otvoditsya iz apparata. dostoinstva nedostatki xoroshie usloviya dlya promivki i prosushki osadka, kompaktnost apparata pri otnositelno visokoy proizvoditelnosti, vozmojnost filtrovaniya suspenziy s visokim soderjaniem tvyordoy fazi. bistriy iznos filtrovalnoy tkani, opasnost eyo perekosov pri dvijenii, slojnost organizatsii germetichnosti mejdu vakuumnimi kamerami i dvijusheysya lentoy, gromozdkost filtra. dostoinstva i nedostatki lentochnogo vakuum-filtra 2 4 barabanniy filtr ris 1.4 barabanniy vakuum-filtr: 1 – perforirovanniy baraban; 2 – osadok; 3 – noj dlya s'yoma osadka; 4 – korito dlya suspenzii; 5 – kachayushayasya meshalka; 6 – ustroystvo dlya podvoda promivnoy jidkosti; 7 – raspredelitelnaya golovka. sredi filtrov neprerivnogo deystviya naibolee rasprostraneni barabannie vakuum-filtri. filtr imeet vrashayushiysya tsilindricheskiy perforirovanniy baraban, …

3 / 8

hnimi polostyami nepodvijnoy chasti raspredelitelnoy golovki. trubi ob'edinyayutsya vo vrashayushuyusya chast raspredelitelnoy golovki (ris. 1.5). blagodarya etomu pri vrashenii barabana kameri v opredelyonnoy posledovatelnosti prisoedinyayutsya k istochnikam vakuuma i sjatogo vozduxa. v rezultate pri polnom oborote barabana kajdaya kamera proxodit neskolko zon, v kotorix osushestvlyayutsya razlichnie stadii raboti filtra. pervaya zona – zona filtrovaniya i ovoda filtrata. zdes kamera soprikasaetsya s suspenziey i soedinena s istochnikom vakuuma. pod deystviem vakuuma filtrat proxodit cherez filtrovalnuyu tkan, setku i perforatsiyu barabana vnutr kameri i cherez trubku vivoditsya iz apparata. na narujnoy poverxnosti barabana obrazuetsya osadok. vtoraya zona – zona promivki osadka i otvoda promivnix vod. zdes kamera, vishedshaya iz korita s suspenziey, takje soedinena s istochnikom vakuuma, a na osadok podayotsya promivnaya jidkost. tretya zona chetvertaya zona tretya zona – zona s'yoma osadka. popav v etu zonu, osadok snachala podsushivaetsya vakuumom, a zatem kamera soedinyaetsya s istochnikom sjatogo vozduxa, kotoriy ne tolko …

4 / 8

delnaya poverxnost filtrovaniya, slojnost germetizatsii raspredelitelnoy golovki, neobxodimost peremeshivaniya suspenzii v korite, nevozmojnost filtrovaniya suspenziy, obrazuyushix rixlie osadki, srazu otvalivayushiesya ot filtrovalnoy tkani. ris. 1.6. sxema ustroystva raspredelitelnoy golovki: 1 - podvijniy disk; 2 - nepodvijniy disk; i - zona filtratsii; ii - zona prosushki; iii - zona promivki i prosushki osadka; iv - zona otduvki osadka; v - zona ochistki tkani. 4 image24.png image25.png image26.emf image27.png image28.emf image29.png image30.png /docprops/thumbnail.jpeg
