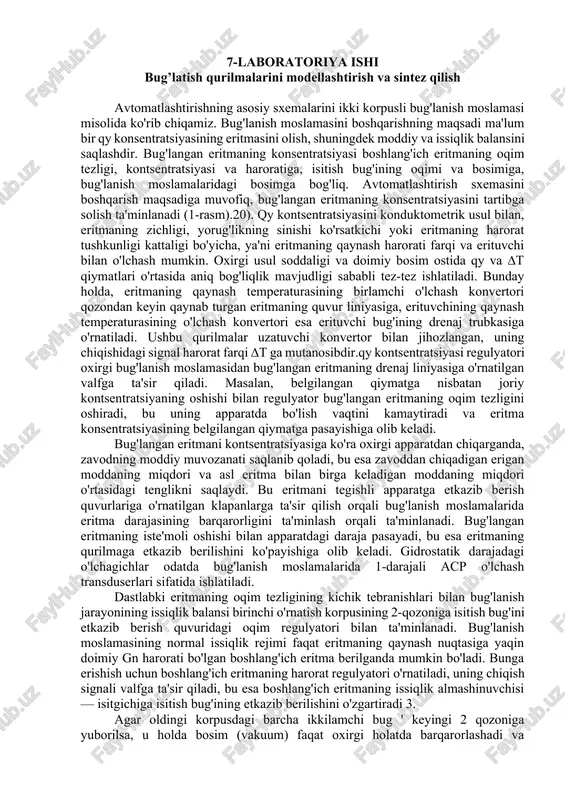

7-laboratoriya ishi bug’latish qurilmalarini modellashtirish va sintez qilish avtomatlashtirishning asosiy sxemalarini ikki korpusli bug'lanish moslamasi misolida ko'rib chiqamiz. bug'lanish moslamasini boshqarishning maqsadi ma'lum bir qy konsentratsiyasining eritmasini olish, shuningdek moddiy va issiqlik balansini saqlashdir. bug'langan eritmaning konsentratsiyasi boshlang'ich eritmaning oqim tezligi, kontsentratsiyasi va haroratiga, isitish bug'ining oqimi va bosimiga, bug'lanish moslamalaridagi bosimga bog'liq. avtomatlashtirish sxemasini boshqarish maqsadiga muvofiq, bug'langan eritmaning konsentratsiyasini tartibga solish ta'minlanadi (1-rasm).20). qy kontsentratsiyasini konduktometrik usul bilan, eritmaning zichligi, yorug'likning sinishi ko'rsatkichi yoki eritmaning harorat tushkunligi kattaligi bo'yicha, ya'ni eritmaning qaynash harorati farqi va erituvchi bilan o'lchash mumkin. oxirgi usul soddaligi va doimiy bosim ostida qy va ∆t qiymatlari o'rtasida aniq bog'liqlik mavjudligi sababli tez-tez ishlatiladi. bunday holda, eritmaning qaynash temperaturasining birlamchi o'lchash konvertori qozondan keyin qaynab turgan eritmaning quvur liniyasiga, erituvchining qaynash temperaturasining o'lchash konvertori esa erituvchi bug'ining drenaj trubkasiga o'rnatiladi. ushbu qurilmalar uzatuvchi konvertor bilan jihozlangan, uning chiqishidagi signal harorat farqi ∆t ga mutanosibdir.qy kontsentratsiyasi …

2 / 4

keladigan moddaning miqdori o'rtasidagi tenglikni saqlaydi. bu eritmani tegishli apparatga etkazib berish quvurlariga o'rnatilgan klapanlarga ta'sir qilish orqali bug'lanish moslamalarida eritma darajasining barqarorligini ta'minlash orqali ta'minlanadi. bug'langan eritmaning iste'moli oshishi bilan apparatdagi daraja pasayadi, bu esa eritmaning qurilmaga etkazib berilishini ko'payishiga olib keladi. gidrostatik darajadagi o'lchagichlar odatda bug'lanish moslamalarida 1-darajali acp o'lchash transduserlari sifatida ishlatiladi. dastlabki eritmaning oqim tezligining kichik tebranishlari bilan bug'lanish jarayonining issiqlik balansi birinchi o'rnatish korpusining 2-qozoniga isitish bug'ini etkazib berish quvuridagi oqim regulyatori bilan ta'minlanadi. bug'lanish moslamasining normal issiqlik rejimi faqat eritmaning qaynash nuqtasiga yaqin doimiy gn harorati bo'lgan boshlang'ich eritma berilganda mumkin bo'ladi. bunga erishish uchun boshlang'ich eritmaning harorat regulyatori o'rnatiladi, uning chiqish signali valfga ta'sir qiladi, bu esa boshlang'ich eritmaning issiqlik almashinuvchisi — isitgichiga isitish bug'ining etkazib berilishini o'zgartiradi 3. agar oldingi korpusdagi barcha ikkilamchi bug ' keyingi 2 qozoniga yuborilsa, u holda bosim (vakuum) faqat oxirgi holatda barqarorlashadi va regulyator yordamida undan chiqarilgan …

3 / 4

eritma regulyator buyrug'i bilan darajaga qarab chiqariladi. bug'lanish moslamasining moddiy balansini tartibga solishning bunday sxemalari bilan unga kiradigan boshlang'ich eritmaning miqdori uning ishlash shartlari bilan belgilanadi. buning uchun boshlang'ich eritmaning qo'shimcha texnologik quvvatini o'rnatish kerak. oxirgi holatda bug'langan eritmaning konsentratsiyasini o'rnatish uchun yangi eritmani etkazib berishga ta'sir qilish orqali barqarorlashtirish tavsiya etilmaydi. ob'ektning katta kechikishi tufayli bunday sxema yuqori sifatli tartibga solishni ta'minlamaydi. agar boshlang'ich eritmaning iste'moli oldingi texnologik qurilmalarning ishlashiga bog'liq bo'lsa, lekin uning tebranishlari ahamiyatsiz bo'lsa, u holda bug'langan eritmaning konsentratsiyasi o'rnatish uchun isitish bug'ini etkazib berish o'zgarishi bilan tartibga solinishi mumkin. shu bilan birga, bug'lanish moslamalaridagi darajadagi regulyatorlardan foydalanib, ulardan chiqarilgan eritma miqdori o'zgartiriladi. boshlang'ich eritmaning oqim tezligining katta tebranishlari bilan, shuningdek undagi erigan moddaning kontsentratsiyasi o'zgarganda, jarayonni yuqori sifatli tartibga solish yanada murakkab sxemalardan foydalanish bilan ta'minlanadi, masalan, ko'p davrli tartibga solish sxemasi (1-rasm). bunday holda, isitish bug'lari bug ' ta'minotiga ta'sir qiluvchi nisbat regulyatoridan foydalanib, …

4 / 4

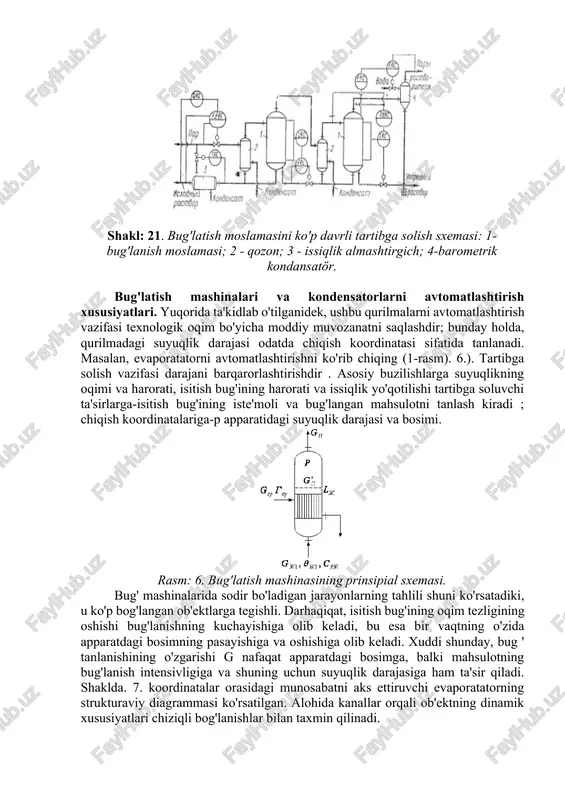

ulyatorini o'zgartiradi. tizimdagi bosim oxirgi bug'lanish moslamasida bosimni to'g'irlash bilan hal qiluvchi bug'ining oqimini tartibga solish orqali ma'lum bir qiymatda saqlanadi. shakl: 21. bug'latish moslamasini ko'p davrli tartibga solish sxemasi: 1-bug'lanish moslamasi; 2 - qozon; 3 - issiqlik almashtirgich; 4-barometrik kondansatör. bug'latish mashinalari va kondensatorlarni avtomatlashtirish xususiyatlari. yuqorida ta'kidlab o'tilganidek, ushbu qurilmalarni avtomatlashtirish vazifasi texnologik oqim bo'yicha moddiy muvozanatni saqlashdir; bunday holda, qurilmadagi suyuqlik darajasi odatda chiqish koordinatasi sifatida tanlanadi. masalan, evaporatatorni avtomatlashtirishni ko'rib chiqing (1-rasm). 6.). tartibga solish vazifasi darajani barqarorlashtirishdir . asosiy buzilishlarga suyuqlikning oqimi va harorati, isitish bug'ining harorati va issiqlik yo'qotilishi tartibga soluvchi ta'sirlarga-isitish bug'ining iste'moli va bug'langan mahsulotni tanlash kiradi ; chiqish koordinatalariga-p apparatidagi suyuqlik darajasi va bosimi. rasm: 6. bug'latish mashinasining prinsipial sxemasi. bug' mashinalarida sodir bo'ladigan jarayonlarning tahlili shuni ko'rsatadiki, u ko'p bog'langan ob'ektlarga tegishli. darhaqiqat, isitish bug'ining oqim tezligining oshishi bug'lanishning kuchayishiga olib keladi, bu esa bir vaqtning o'zida apparatdagi bosimning pasayishiga …
