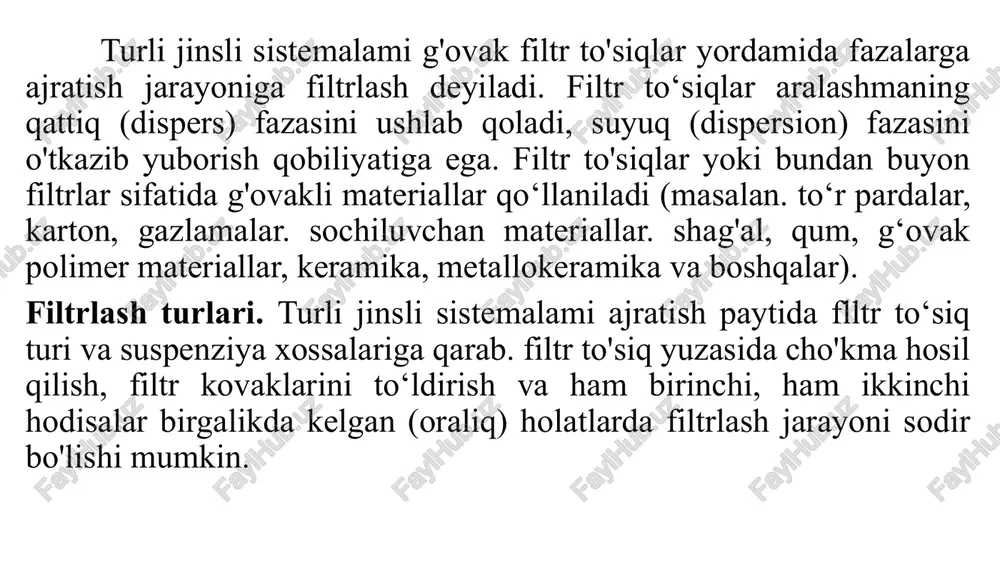

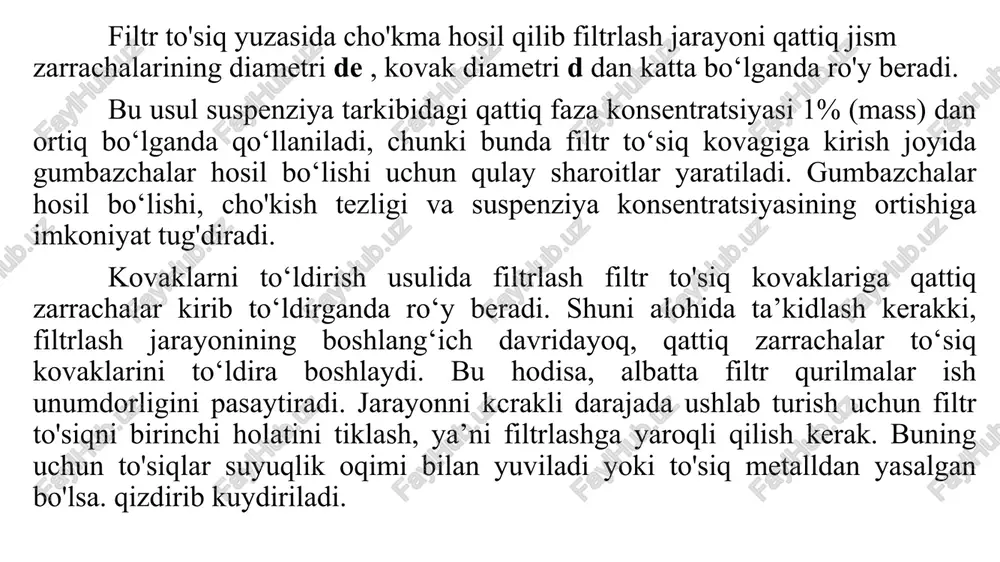

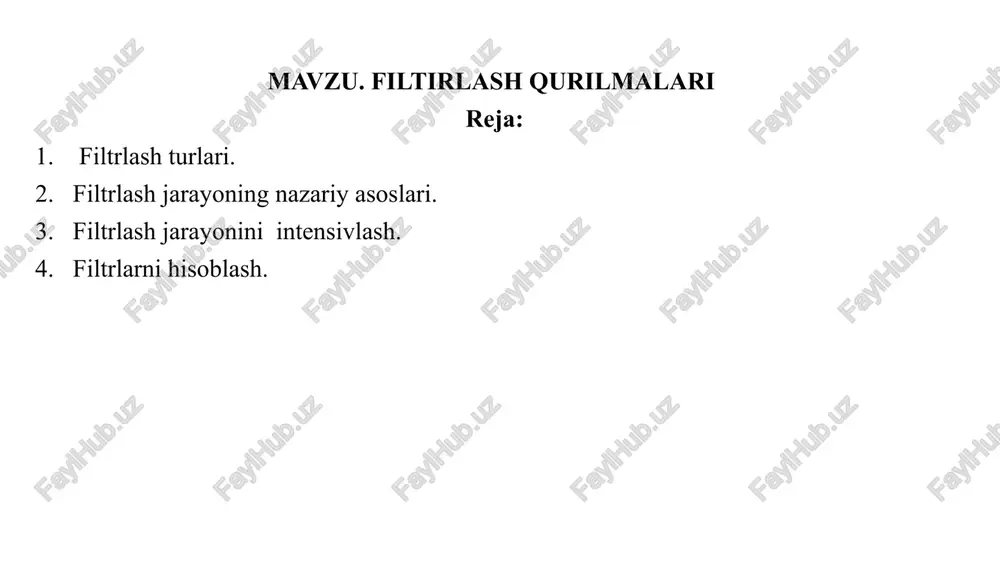

prezentatsiya powerpoint mavzu. filtirlash qurilmalari reja: filtrlash turlari. filtrlash jarayoning nazariy asoslari. filtrlash jarayonini intensivlash. filtrlarni hisoblash. turli jinsli sistemalami g'ovak filtr to'siqlar yordamida fazalarga ajratish jarayoniga filtrlash deyiladi. filtr to‘siqlar aralashmaning qattiq (dispers) fazasini ushlab qoladi, suyuq (dispersion) fazasini o'tkazib yuborish qobiliyatiga ega. filtr to'siqlar yoki bundan buyon filtrlar sifatida g'ovakli materiallar qo‘llaniladi (masalan. to‘r pardalar, karton, gazlamalar. sochiluvchan materiallar. shag'al, qum, g‘ovak polimer materiallar, keramika, metallokeramika va boshqalar). filtrlash turlari. turli jinsli sistemalami ajratish paytida flltr to‘siq turi va suspenziya xossalariga qarab. filtr to'siq yuzasida cho'kma hosil qilish, filtr kovaklarini to‘ldirish va ham birinchi, ham ikkinchi hodisalar birgalikda kelgan (oraliq) holatlarda filtrlash jarayoni sodir bo'lishi mumkin. filtr to'siq yuzasida cho'kma hosil qilib filtrlash jarayoni qattiq jism zarrachalarining diametri de , kovak diametri d dan katta bo‘lganda ro'y beradi. bu usul suspenziya tarkibidagi qattiq faza konsentratsiyasi 1% (mass) dan ortiq bo‘lganda qo‘llaniladi, chunki bunda filtr to‘siq kovagiga kirish joyida …

2 / 19

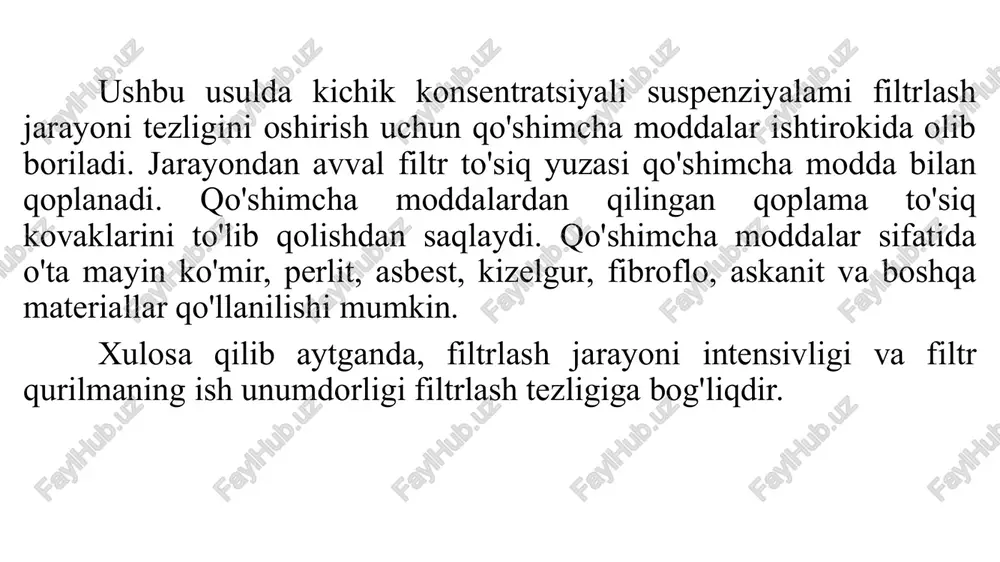

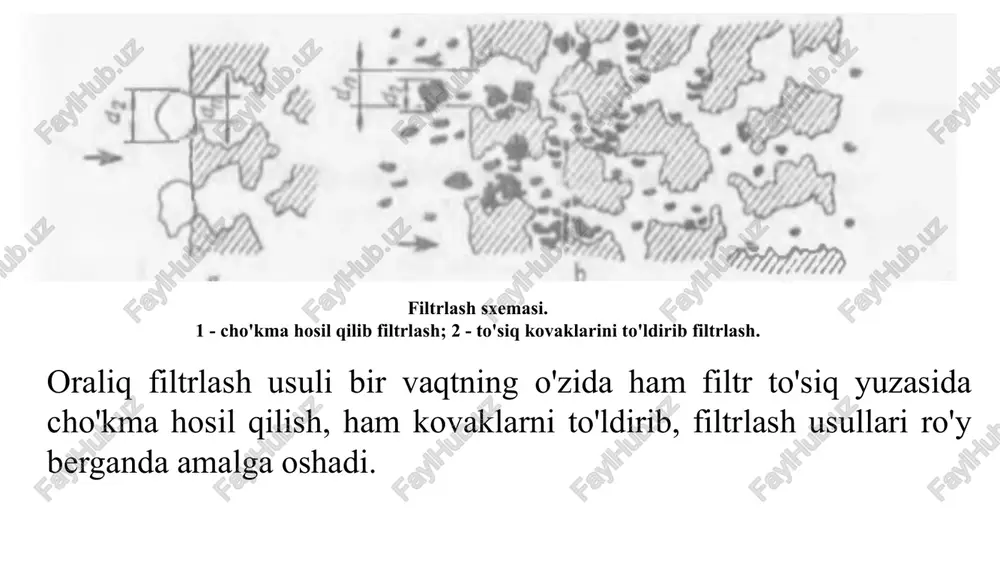

kuydiriladi. filtrlash sxemasi. 1 - cho'kma hosil qilib filtrlash; 2 - to'siq kovaklarini to'ldirib filtrlash. oraliq filtrlash usuli bir vaqtning o'zida ham filtr to'siq yuzasida cho'kma hosil qilish, ham kovaklarni to'ldirib, filtrlash usullari ro'y berganda amalga oshadi. ushbu usulda kichik konsentratsiyali suspenziyalami filtrlash jarayoni tezligini oshirish uchun qo'shimcha moddalar ishtirokida olib boriladi. jarayondan avval filtr to'siq yuzasi qo'shimcha modda bilan qoplanadi. qo'shimcha moddalardan qilingan qoplama to'siq kovaklarini to'lib qolishdan saqlaydi. qo'shimcha moddalar sifatida o'ta mayin ko'mir, perlit, asbest, kizelgur, fibroflo, askanit va boshqa materiallar qo'llanilishi mumkin. xulosa qilib aytganda, filtrlash jarayoni intensivligi va filtr qurilmaning ish unumdorligi filtrlash tezligiga bog'liqdir. filtrlash jarayonining nazariy asoslari filtr to'siqning pastki va tepa qismlaridagi bosimlar farqiga yoki markazdan qochma kuchga filtrlash jarayonini harakatga keltiruvchi kuchi deb aytiladi. bosimlar farqini turli usullar: filtr to'siqning tepa bo'shlig'ida ortiqcha bosim barpo etish yoki pastki qismini vakuum trubaga ulash yo'li bilan hosil qilish mumkin. bunday holatlarda filtrlash o‘zgarmas …

3 / 19

iklami tozalash filtrlari; b) gazlami tozalash filtrlari. qumli filtr. 1 - turli disklar; 2 - qum; 3 - qobiq; 4 - havo jo'mragi; 5 - suspenziya kirish trubasi: 6 - paxta; 7 - filtrlovchi to‘qima; 8 - filtratni chiqarish trubasi. filtr to‘siqlarning turiga qarab, donasimon materiallar, turli gazlamalar va qattiq materiallar (keramika, to‘r) yordamida turli jinsli sistemalami tozalaydigan filtrlarga bo‘linadi. qumli filtr. bu qurilma donasimon materialli filtrlar guruhiga oid. bu turdagi filtrlar suspenziya tarkibida qattiq faza miqdori kam bo‘lgan hollarda, ya’ni oziq-ovqat sanoatida suvni filtrlash va liker-aroq korxonalarida keng ko‘lamda ishlatiladi. filtming silindrik qobig‘da ikkita to‘rli disk bo‘lib, ular qurilmani 3 qismga ajratadi: yuqori - suspenziya oqib kiruvchi, o‘rta - filtrlovchi va quyi - yig'uvchi. ikkala disk orasida filtrlovchi qum qatlami joylashgan bo‘lib, u yirik va mayda fraksiyalardan iborat bo‘ladi. fraksiyalar filtr to‘qima bilan ajratilgan. yuqori va quyi disklar ham filtr to'qima bilan qoplangan bo‘ladi. filtrlanuvchi suyuqlik 0,02....0,03 mpa bosimda …

4 / 19

irish: bosim ostida filtrlash: filtr to‘siqdan cho‘kmani tushirish; filtr to‘siqni qayta tiklash. bunday filtrlarda cho‘kmani yuv ish jarayon ini ham bir vaqtda o‘tkazsa bo‘ladi. suspenziyalarni filtrlash paytidafiltr to‘siq sifatida karton, belting va sintetik tolalarni qo‘lash mumkin. sintetik tolalarning afzalligi shundaki, ular yuqori mexanik mustahkamlik, termik va kimyoviy chidamlilikka ega. sintetik tolalardan bunday filtr qattiq faza miqdori kam bo‘lgan suspenziyalami filtrlashda juda qo‘l keladi, chunki zarrachalar uning butun balandligi bo'ylab cho'kadi. filtrning tashqi qatlamida yirik, ichki qatlamlarida esa mayda zarrachalar ushlanib qoladi. bunday selektiv filtrlash jarayon tezligi yuqori bo‘lishi, kovakchalar yuzasini to‘lib qolish oldini oladi va filtming xizmat muddatini uzaytiradi, zichligi asta - sekin o‘zgaradigan, filtr to'siqlar tayyorlash mumkin. romli filtr - press. bunday filtrlar suspenziyalar (masalan: vino, pivo, sut mahsulotlar) ni tozalash uchun qo‘llaniladi. filtrlovchi blok orasida filtr to‘qima yoki karton joylashgan almashuvchi rom va plitalardan tashkil topgan. rom va plitalar yo'naltiruvchi 6 da siquvchi vint 7 yordamida qisib qo‘yiladi. …

5 / 19

va teskari yo'nalishda yuqori bosimli suyuqlik yuborilib, cho‘kma yuviladi va aylanma kanallar orqali chiqariladi. shundan keyin yuvish uchun suv yuboriladi va jarayon tugagach plita chapga surilib, cho‘kma to'kiladi. filtr - pressning ish sikli ushbu jarayonlardan iborat: ishga tayyorlash; filtrlash; yuvish; cho'kmani to‘kish. davriy ishlaydigan filtr qurilmalarda yordamchi jarayonlarni bajarish uchun ish siklining 30% ga yaqin vaqti sarflanadi va cho‘kmani to‘kish ko‘p mehnat talab qiladi. bu turdagi filtrlarda filtr to‘qimalar sarfi katta va ularni almashtirish qiyin. uzluksiz ishlaydigan qurilmalarda ushbu kamchiliklar bartaraf etilgan, chunki bu filtrlarda filtrlash, cho'kmani quritish, yuvish, ajratish jarayonlari bir vaqtda sodir bo‘ladi. filtrlash jarayonini intensivlash xalq xo'jaligida turli sanoatlar tayyor mahsulotining salmog‘ ortib borishi va yuqori gidravlik qarshilikka ega cho‘kmalarning turi, miqdorining ko‘payishi, filtrlar ish unumdorligini oshirishni taqozo etadi. bu muammoni hal etish uchun filtrlarning filtrlash yuzasi va jarayon tezligini oshirish yo‘llari bilan erishish maqsadga muvofiqdir. hozirgi kunda barabanli vakuum - filtrlarning yuzasi 140 m2, disklilamiki 300 …
