1 / 13

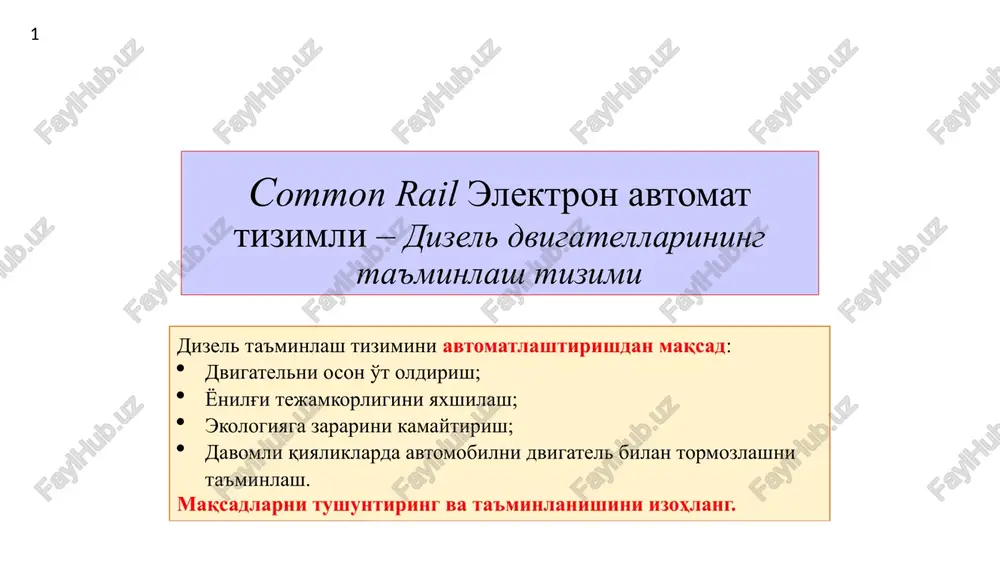

sommon rail elektron avtomat tizimli – dizel dvigatellarining ta'minlash tizimi sommon rail elektron avtomat tizimli – dizel dvigatellarining ta'minlash tizimi dizel ta'minlash tizimini avtomatlashtirishdan maqsad: dvigatelni oson o't oldirish; yonilg'i tejamkorligini yaxshilash; ekologiyaga zararini kamaytirish; davomli qiyaliklarda avtomobilni dvigatel bilan tormozlashni ta'minlash. maqsadlarni tushuntiring va ta'minlanishini izohlang. 1 dizel dvigateli ta'minlash tizimining asosiy qismlari vazifalari dizel dvigateli ta'minlash tizimida yonilg'ining yo'lini izohlang 2 yonilg'i xaydash (past bosimli) nasosi yonilg'i xaydash (past bosimli) nasosining vazifasi yonilg'i xaydash (past bosimli) nasosining asosiy detallari va sxamesi orqali ishlashini tushuntiring 3 tsilindrga yonilg'i uzatish sxemasi 1-mushtchali val; 2-shesternya; 3-reyka; 4-qaytarish prujinasi; 5-gilza; 6-plunjer; 7-aylanma yo'nma; 8-kiritish teshigi; 9-vertikal paz; 10-chiqarish teshigi; 11-qiyalatilgan qirra; 12-haydash klapani; 13-yuqori bosim naychasi; 14-qaytarish prujinasi; 15-igna; 16-forsunka; 17-forsunka bo'shlig'i; 18-to'zitkich soplosi yonilg'i aralashmasi tarkibi qanday boshqariladi (plunjerdagi qiya ariq, vtulkadagi kiritish va chiqarish teshiklari, reyka...)? forsunka detallarining vazifasini tushuntiring plunjerdagi qiya ariq reyka harakati plunjerni aylanma buradi kulachok plunjerni …

2 / 13

tok klapanni ochadi. yonilg‘i aralashmasiga kerakli miqdorda sepiladigan yonilg‘i miqdori shtirga kelgan tokning davomiyligi bo‘yicha boshqariladi. tok berish davri oshgansari klapan uzoq ochiq bo‘ladi, yonilg‘i miqdori oshadi. 7 10 yakor magniti 14 – yakor 7– klapan shariki 4 – multiplikator – boshqaruchi plunjer 17 – podacha topliva – yonilg‘i kirish kanali 2 – raspilitel – purkagich 1 – igla raspilitelya – purkagich ninasi 6 – klapan 3 – yonilg’i qaytish kanali 8 b – forsunka ochiq a – forsunka berk 1800-2000 bar bosimni engil boshqarish uchun kichik shar 9 va undan ham kichik kanal 8 imkon beradi. bu shar klapan vazifasi bajaradi 9 common rail tizimida yonilg’i sepish dvigatelning samarali ishlashini oshirish uchun common rail tizimi dvigatelning bir siklida bir nechta yoqilg‘i purkashini ta’minlaydi. shu bilan birga, ular quyidagilarni ajratib ko‘rsatishadi: dastlabki purkash, asosiy purkash va qo‘shimcha purkash. a – birlamchi sepish; b – asosiy sepish; c – birlamchi sepishsiz …

3 / 13

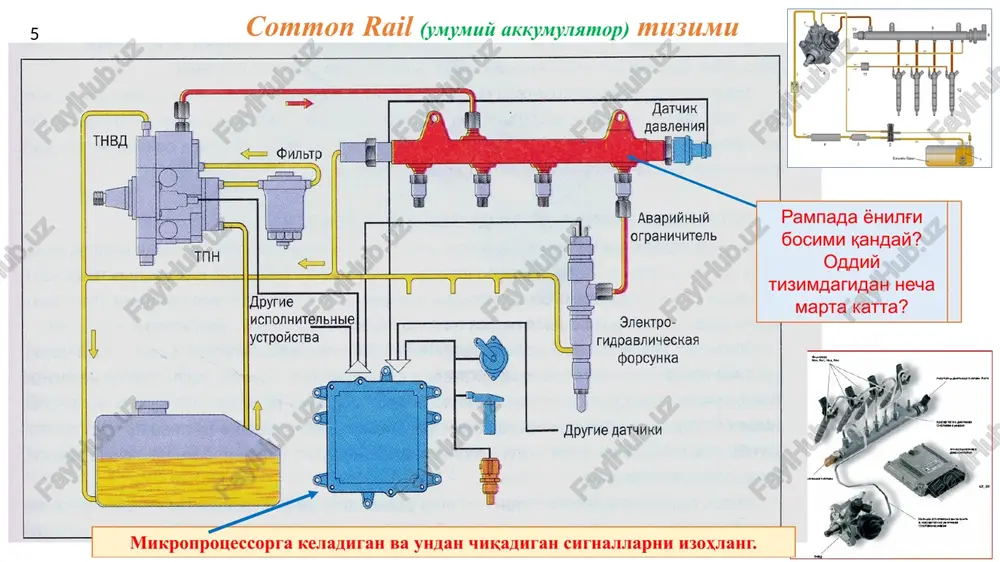

ii otdachi moshnosti potrebnost v toplive ostaetsya prejney. s pomoshyu dopolnitelnogo vpriskivaniya mojno uluchshit sostav og, blagodarya emu v osnovnom proisxodit umenshenie kolichestva tverdix chastits. 10 klapanning ochiqligining davomiyligi silindrga sepiladigan yonilgi miqdorini boshqarzadi klapanning ochiqligining davomiyligi mikroprosessor - common unit bilan boshqariladi. mikroprosessor - common unit boshqaruvi tirsakkli val aylanish chastotasi datchigi – engine speed (cam) dan keladigan, gaz taqsimlash vali aylanish chastotasi datchigi - engine speed (crank) dan keladigan, gaz pedali holati datchigi – accelerator pedal dan keladigan, rampadagi bosim datchigi – reil pressure va boshqa holl datchiklari, gaz pedalining holati, havo oqimi o‘lchagich, sovutish suyuqligi harorati, havo bosimi, havo harorati, yonilg‘i bosimi, kislorod datchiki (lambda zond) datchiklardan keladigan signallar asosida forsunka – injector klapanining ochiqlik davomiyligini, yonilg‘i miqdori klapani - pcv ni va boshqa qismlarni boshqaruvchi signallarni yuboradi. common rail tizimining asosiy ijrochi mexanizmlari - bu injektorlar, yonilg‘i o‘lchash klapani va yonilg‘i bosimini rostlovchi qismlardir. 11 afzalliklari …

4 / 13

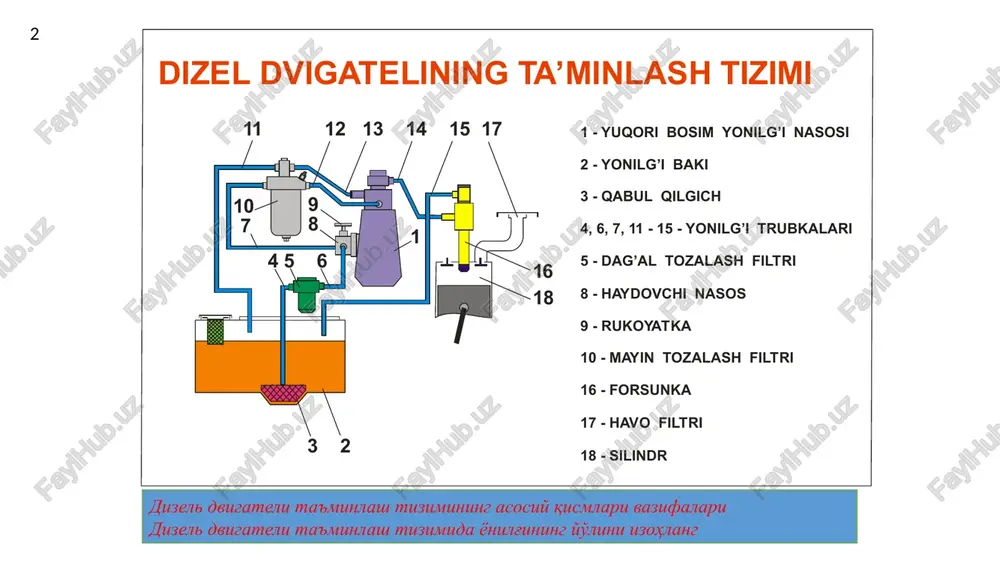

telning shovqinini pasaytirish imkonini beradi. 12 e'tiboringiz uchun raxmat! image1.emf oleobject1.bin oleobject2.bin image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.png image8.png image9.wmf oleobject3.bin image10.jpeg image11.jpeg image12.png image13.png image14.png image15.png image16.png 11 12 13 14 15 17 16 18 3 2 4 5 6 1 9 8 10 7 dizel dvigatelining ta’minlash tizimi 1 - yuqori bosim yonilg’i nasosi 2 - yonilg’i baki 3 - qabul qilgich 4, 6, 7, 11 - 15 - yonilg’i trubkalari 5 - dag’al tozalash filtri 8 - haydovchi nasos 9 - rukoyatka 10 - mayin tozalash filtri 16 - forsunka 17 - havo filtri 18 - silindr 750 600 450 300 150 n m 1000 1400 1800 2200 min -1 m e n e d i m n o s t n o x 10% 1,0 h p 2 3 4 1 0,75 h p 0,5 h p a b c d 180 g/ch /docprops/thumbnail.jpeg

5 / 13

commonrailelektron avtomattizimli –dizel dvigatlarining ta'minlash tizimi - Page 5
