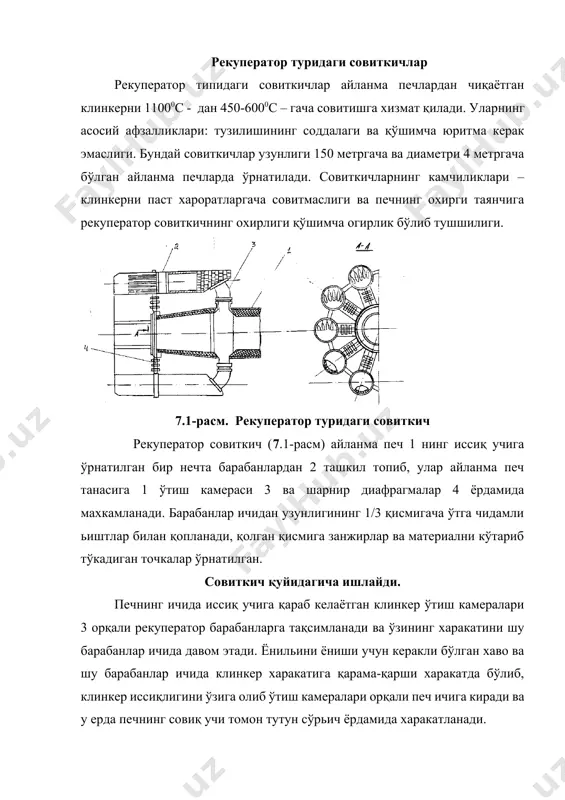

1538711954_72542.docx d k d р b m × + × ) 2 ( 2 b a b к y тр × × × × g 60 z f f ю ишк × + a cos 2 1 ` sin 1 ` sin 1 a a + - a g р × i l r r w ) / 1 ( 2 + × w h × × 974 n m бур i r p ум × клинкер совиткичлар режа: 1. рекуператор туридаги совиткичлар 2. панжарали совиткич тузилиши ва ишлаши 3. панжарали совиткични хисоблаш асослари рекуператор туридаги совиткичлар рекуператор типидаги совиткичлар айланма печлардан чиқаётган клинкерни 11000с - дан 450-6000с – гача совитишга хизмат қилади. уларнинг асосий афзалликлари: тузилишининг соддалаги ва қўшимча юритма керак эмаслиги. бундай совиткичлар узунлиги 150 метргача ва диаметри 4 метргача бўлган айланма печларда ўрнатилади. совиткичларнинг камчиликлари – клинкерни паст хароратларгача совитмаслиги ва печнинг охирги таянчига рекуператор совиткичнинг охирлиги …

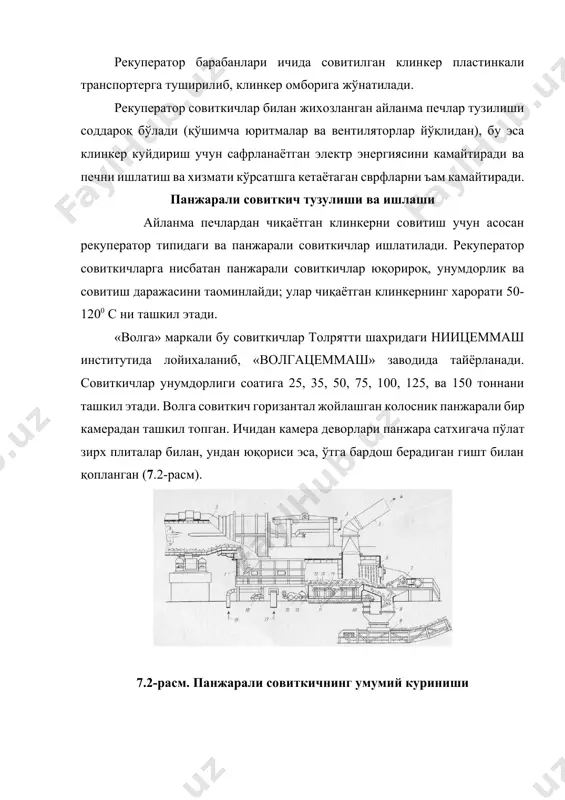

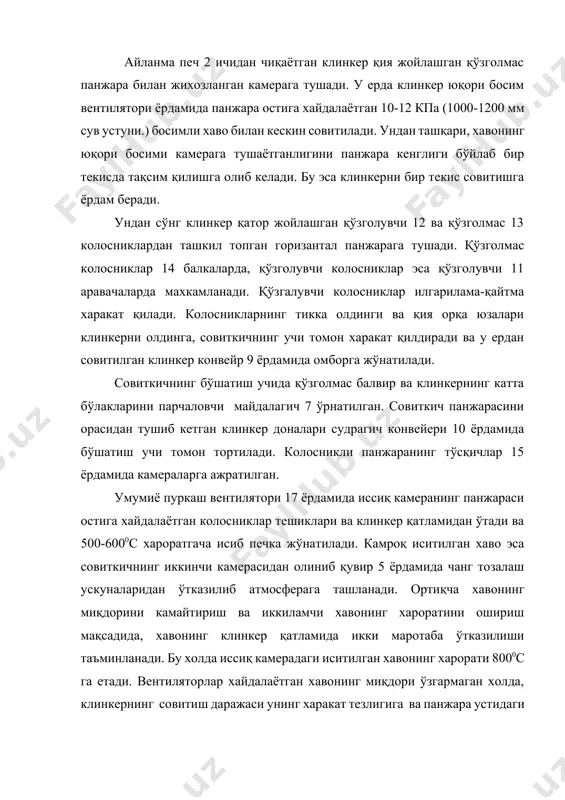

ергиясини камайтиради ва печни ишлатиш ва хизмати кўрсатшга кетаётаган сврфларни ъам камайтиради. панжарали совиткич тузулиши ва ишлаши айланма печлардан чиқаётган клинкерни совитиш учун асосан рекуператор типидаги ва панжарали совиткичлар ишлатилади. рекуператор совиткичларга нисбатан панжарали совиткичлар юқорироқ, унумдорлик ва совитиш даражасини таoминлайди; улар чиқаётган клинкернинг харорати 50-1200 с ни ташкил этади. «волга» маркали бу совиткичлар толpятти шахридаги ниицеммаш институтида лойихаланиб, «волгацеммаш» заводида тайёрланади. совиткичлар унумдорлиги соатига 25, 35, 50, 75, 100, 125, ва 150 тоннани ташкил этади. волга совиткич горизантал жойлашган колосник панжарали бир камерадан ташкил топган. ичидан камера деворлари панжара сатхигача пўлат зирх плиталар билан, ундан юқориси эса, ўтга бардош берадиган гишт билан қопланган (7.2-расм). 7.2-расм. панжарали совиткичнинг умумий куриниши айланма печ 2 ичидан чиқаётган клинкер қия жойлашган қўзголмас панжара билан жихозланган камерага тушади. у ерда клинкер юқори босим вентилятори ёрдамида панжара остига хайдалаётган 10-12 кпа (1000-1200 мм сув устуни.) босимли хаво билан кескин совитилади. ундан ташқари, хавонинг юқори босими …

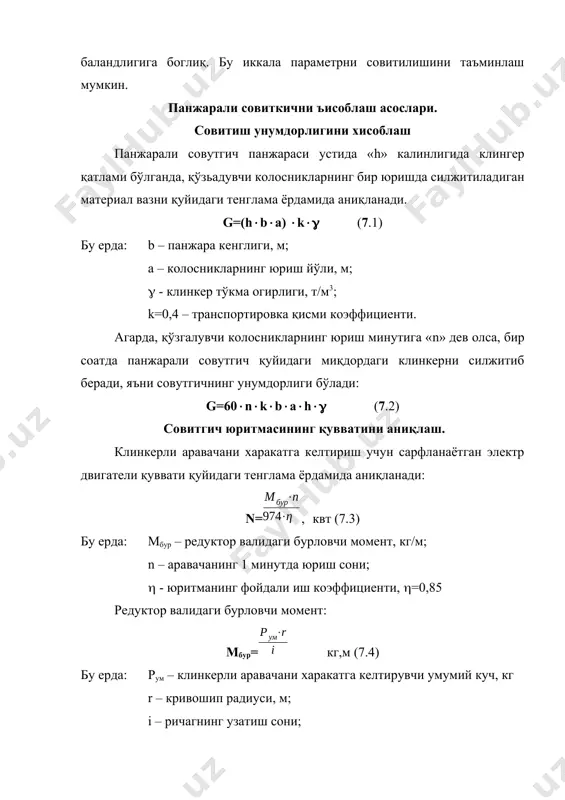

и 10 ёрдамида бўшатиш учи томон тортилади. колосникли панжаранинг тўсқичлар 15 ёрдамида камераларга ажратилган. умумиё пуркаш вентилятори 17 ёрдамида иссиқ камеранинг панжараси остига хайдалаётган колосниклар тешиклари ва клинкер қатламидан ўтади ва 500-6000с хароратгача исиб печка жўнатилади. камроқ иситилган хаво эса совиткичнинг иккинчи камерасидан олиниб қувир 5 ёрдамида чанг тозалаш ускуналаридан ўтказилиб атмосферага ташланади. ортиқча хавонинг миқдорини камайтириш ва иккиламчи хавонинг хароратини ошириш мақсадида, хавонинг клинкер қатламида икки маротаба ўтказилиши таъминланади. бу холда иссиқ камерадаги иситилган хавонинг харорати 8000с га етади. вентиляторлар хайдалаётган хавонинг миқдори ўзгармаган холда, клинкернинг совитиш даражаси унинг харакат тезлигига ва панжара устидаги баландлигига боглиқ. бу иккала параметрни совитилишини таъминлаш мумкин. панжарали совиткични ъисоблаш асослари. совитиш унумдорлигини хисоблаш панжарали совутгич панжараси устида «h» калинлигида клингер қатлами бўлганда, қўзьадувчи колосникларнинг бир юришда силжитиладиган материал вазни қуйидаги тенглама ёрдамида аниқланади. g=(hba) k (7.1) бу ерда: b – панжара кенглиги, м; а – колосникларнинг юриш йўли, м; - клинкер тўкма огирлиги, …

керли аравачани харакатга келтирувчи умумий куч: рум=ьр+ьк+ьдев+ьи+ьо, кг (7.5) бу ерда: ьр – аравачанинг роликлар бўйлаб харакатига қаршилик кўрсатувчи куч, кг; ьк – клинкернинг клосниклар юзасига ишқаланувчи куч, кг; ьдев – клинкернинг совуткич деворларига ишқаланувчи куч, кг; ьи – харакатдаги клинкерли аравачанинг инерция кучи, кг; ьо – горизонтал участкага келтирилган огирлик кучидан хосил бўлган юмалатиб тушурувчи куч, кг; аравачанинг роликлар бўйлаб ъаракатига қаршилик кўрсатувчи куч: ьр=, кг (7.6) бу ерда: р – таянч роликларга тушувчи умумий босим, клинкер огирлиги gк ва колосникли арвача gо йигиндисига тенг, кг; d – аравача роликлари ўрнатилган цапфалар диаметри, м; - цапфалардаги юмалаш ишқаланиш коэффициенти, (=0,01); к – роликнинг рельс бўйлаб юмалаш ишқаланиш коэффициенти, (к=0,08); - роликлар ребордаларининг рельсларига ишқаланиш коэффициенти, (=1,5); d – роликлар диаметри, (d=0,35), м. 2-расм. «волга» панжарали совиткич юритмасининг кинематик схемаси. 3-расм. колосниклар қия ва горизонтал участкаларидаги кучлар схемаси. колосникли аравачанинг огирлиги gа турли совитгичар учун унинг техник тавсияномасидан олинади. клинкер …

ага келтирилган қия участкадаги ишқаланиш кучи, кг; горизонтал участкадаги ишқаланиш кучи. ьг=blhfz (7.11) бу ерда: l – 0,075 м горизонтал участка кенглиги; f – 0,33 клинкернинг колосниклар юзасига ишқаланиш коэффициенти. горизонтал участкага келтирилган қия участкадаги ишқаланиш кучи: ьқия= (7.12) бу ерда: ью – юмалатиб тушурувчи куч, кг; ьишк – клинкернинг колосниклар юзасидаги ишқаланиш кучи, кг; - колосникларнинг қиялик бурчаги, град қия участкадаги клинкер огирлигидан хосил бўлувчи юмалатиб туширувчи куч: ью=gқияsin (7.13) бу ерда: gқия – қия участкадаги клинкер огирлиги, кг; клинкернинг колосниклар юзасига ишқаланиш кучи; ьишқ=f gқияsin (7.14) унда (10) тенгламага қўйганимизда: fқия= gқия(tg+f)z (7.15) бу тенглама асосида хисоблар бажарилади. клинкернинг совиткич деворларига ишқаланиш кучи: ьдев-4fрн (7.16) бу ерда: рн – контакт текислигидаги нормал куч, кг; рн=h2l (7.17) l`=4 м – битта аравача узунлиги; `=350 – клинкернинг статик қиялик бурчаги; f =0,7 – клинкернинг совиткич деворларига ишқаланиш коэффициенти. ҳаракатдаги клинкерли аравачанинг инерция кучи; ьu= (7.18) бу ерда: а – аравача …
