3-mavzu: elektr yoyi va uni so'ndirish usullari moyda so'ndirish usuli reja 1.umumiy tushunchalar. 2.uzgapmas tok yoyi. 3. moyda so'ndirish usuli 1.umumiy tushunchalar kontaktli apparatlarni xususiyati shundaki ular elektr zanjirlarni ulab uzadi. yukorida aytib ketilganidek kontaktlarning uzish rejimida yoy razryadi yoki so'nuvchi razryad xosil bo'ladi. kontaktlar aro kuchlanish 250v-300v va 0,1 a gacha bo'lgan toklar oqayotgan zanjirlarni uzish paytida so'nuvchi razryadlanish yoki yoy razryadi paydo bo'ladi. yoy razryadlanishi quyidagi xususiyatlarga ega: 1) yoy razryadi katta toklar oqayotgan zanjirlarni uzish paytida xosil bo'ladi.(metallar uchun i=0.5a teng). 2) yoyni markaziy qismini xarorati yuqori bo'lib 5000-10000°k ga teng 3) yoy razryadi paytida katoddagi tok zichligi 102-103a/mm2 tashkil kiladi. 4) katod oldi kuchlanish tushishi 10-20vni tashkil kilib tok qiymatiga bog'liq emas. elektr yoyi uch qismdan iborat: katod oldi qismi, yoy ustuni va anod oldi ismi. a) katod oldi qismning uzunligi 10-6 m tashkil kiladi va bunda kuchla-nish10-20vga teng tengdir, elektr maydonni kuchlanganligi 107 v/m ga …

2 / 7

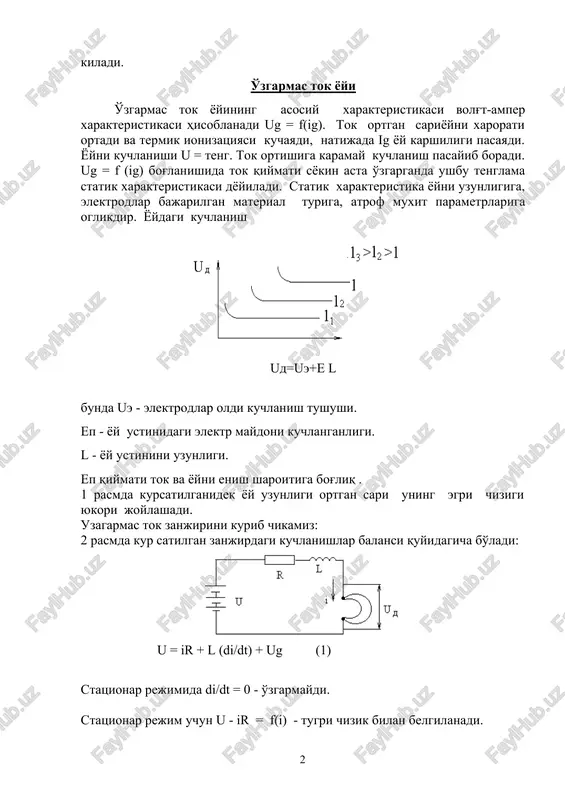

oyni kuchlanishi u = teng. tok ortishiga karamay kuchlanish pasayib boradi. ug = f (ig) bog'lanishida tok qiymati syokin asta o'zgarganda ushbu tenglama statik xarakteristikasi dyoyiladi. statik xarakteristika yoyni uzunligiga, elektrodlar bajarilgan material turiga, atrof muxit parametrlariga oglikdir. yoydagi kuchlanish ud=ue+e l bunda ue - elektrodlar oldi kuchlanish tushushi. ep - yoy ustinidagi elektr maydoni kuchlanganligi. l - yoy ustinini uzunligi. ep qiymati tok va yoyni enish sharoitiga bog'liq . 1 rasmda kursatilganidek yoy uzunligi ortgan sari uning egri chizigi yukori joylashadi. uzagarmas tok zanjirini kurib chikamiz: 2 rasmda kur satilgan zanjirdagi kuchlanishlar balansi quyidagicha bo'ladi: u = ir + l (di/dt) + ug (1) statsionar rejimida di/dt = 0 - o'zgarmaydi. ctatsionar rejim uchun u - ir = f(i) - tugri chizik bilan belgilanadi. tok i ga teng bo'lganda ab - yoy kuchlanishiga teng. i = ug cd - rezistor r dagi kuchlanishni tushishi. cd = i r va …

3 / 7

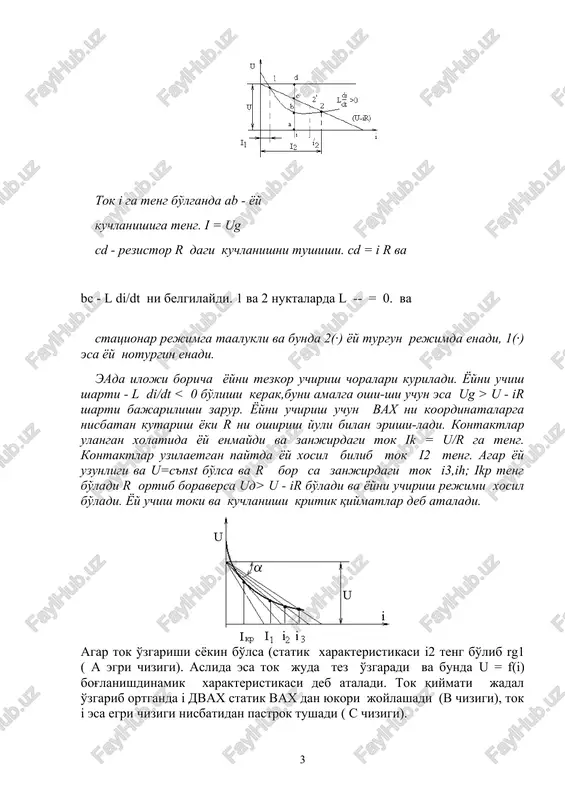

igi), tok i esa egri chizigi nisbatidan pastrok tushadi ( s chizigi). tok kamayganda esa egri chizik nisbatan pastrok joylashadi, bu rejimda yoy karshiligidagi tok o'zgarishi syokin jarayonida utadi (s chizik). induktiv yuklamali zanjirlardagi yoyni uchirish vaqt jixatdan chuziladi va kontaktlar aro uta kuchlanish xosil bo'ladi, aktiv yuklamali zanjir lardagi yoyni uchirish esa nisbatan tezkor utadi va uta kuchlanish xosil bulmaydi. yukorida kursatilganb chikan zanjirni kuchlanish balansi: u =ir + l di/dt + ud tenglamani idt kupaytirsak va integrallashtirsak quyidagi kelib chikadi: bunda - ag - yoyda sunish jarayonida tarqalayotgan energiya t - sunish davomati ik - tutashgan kontaktlar xolatidagi zanjirdan oqayotgan tok l - zanjir induktivligi a) v) yoyning volt-amper xarakteristikasi. a) o'zgarmas tokda; v)o'zgaruvchan tokda ko'ndalang yoriqlarda so'ndirish usuli ko'ndalang yoriqlarda so'ndirish usulida yoy ustuni bilan ko'ndalang yoriqlar yo'nalish bo'yicha mos tushadi va yoyning asosiy ta'siri yoy ustunida sodir bo'ladi. bunda yoy so'ndirish kamerasidagi ko'ndalang yoriqlarning ichiga yoy …

4 / 7

2-qo'zg'aluvchan kontakt; 3-yosk devori; 4-moy; a-yoy ustuni; b-volorot qobig'i; v-parchalanish sohasi; g-gaz sohasi; d-bug' sohasi; e-bug'lanish sohasi. havo purkash usuli havo purkash usuli o'zgaruvchan tok zanjirlarida ishlatiladigan yuqori kuchlanishli uzgichlarda ishlatiladi. bunda bosim ostidagi havo oqimini majburiy purkaladi, sovuq havo oqimi yoy sohasidagi ionlashgan issiq havoni siqib chiqaradi va elektr yoyi so'nadi. havo purkash usulida tayyorlangan yoy so'ndirish kamerasi (yosk) ko'ndalang, bo'ylama va ko'ndalang-bo'ylama purkash ko'rinishida bo'lishi mumkin. ko'ndalang purkash ko'rinishida yoy so'ndirish kamerasi (yosk) o'zining soddaligi, ishonchliligi va kameraning kam ishdan chiqishi tufayli keng tarqalgan. ko'ndalang purkash orqali sovutish sxemasi 1-qo'zg'almas kontakt; 2-yoy ustuni; 3- yosk devori; 4- qo'zg'aluvchan kontakt; pk-kameradagi bosim; pb-kameradan tashqaridagi (bakdagi) bosim. 2 image3.png image4.png image5.png image6.png image7.png image8.wmf oleobject7.bin image9.wmf oleobject8.bin image10.png image11.png image12.png image13.png image14.png image15.png image16.png image1.png image2.png uidt i rdt u idt l i di d i t t t k = + + × × ò ò ò ò 2 …

5 / 7

elektr yoyi va uni so'ndirish usullari - Page 5

Want to read more?

Download all 7 pages for free via Telegram.

Download full file

About "elektr yoyi va uni so'ndirish usullari"

3-mavzu: elektr yoyi va uni so'ndirish usullari moyda so'ndirish usuli reja 1.umumiy tushunchalar. 2.uzgapmas tok yoyi. 3. moyda so'ndirish usuli 1.umumiy tushunchalar kontaktli apparatlarni xususiyati shundaki ular elektr zanjirlarni ulab uzadi. yukorida aytib ketilganidek kontaktlarning uzish rejimida yoy razryadi yoki so'nuvchi razryad xosil bo'ladi. kontaktlar aro kuchlanish 250v-300v va 0,1 a gacha bo'lgan toklar oqayotgan zanjirlarni uzish paytida so'nuvchi razryadlanish yoki yoy razryadi paydo bo'ladi. yoy razryadlanishi quyidagi xususiyatlarga ega: 1) yoy razryadi katta toklar oqayotgan zanjirlarni uzish paytida xosil bo'ladi.(metallar uchun i=0.5a teng). 2) yoyni markaziy qismini xarorati yuqori bo'lib 5000-10000°k ga teng 3) yoy razryadi paytida katoddagi tok zichligi 102-103a/mm...
