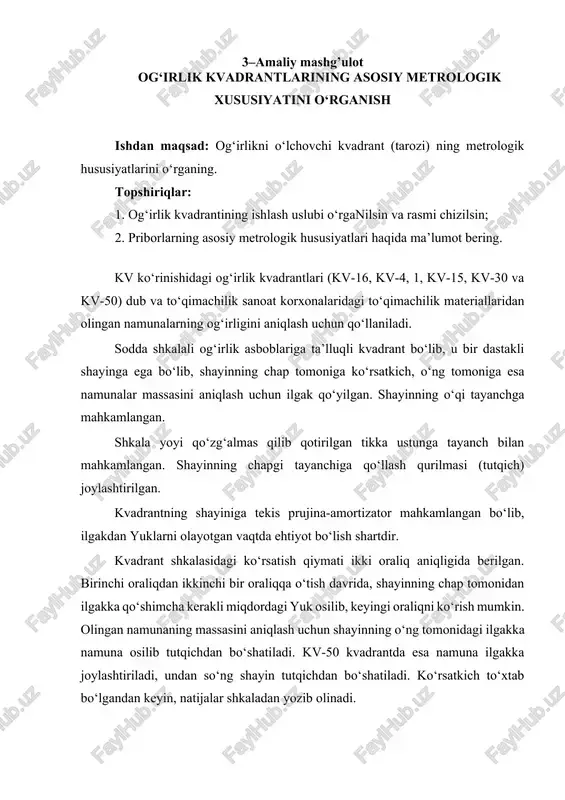

1 / 6

3–amaliy mashg’ulot og‘irlik kvadrantlarining asosiy metrologik xususiyatini o‘rganish ishdan maqsad: og‘irlikni o‘lchovchi kvadrant (tarozi) ning metrologik hususiyatlarini o‘rganing. topshiriqlar: 1. og‘irlik kvadrantining ishlash uslubi o‘rganilsin va rasmi chizilsin; 2. priborlarning asosiy metrologik hususiyatlari haqida ma’lumot bering. kv ko‘rinishidagi og‘irlik kvadrantlari (kv-16, kv-4, 1, kv-15, kv-30 va kv-50) dub va to‘qimachilik sanoat korxonalaridagi to‘qimachilik materiallaridan olingan namunalarning og‘irligini aniqlash uchun qo‘llaniladi. sodda shkalali og‘irlik asboblariga ta’lluqli kvadrant bo‘lib, u bir dastakli shayinga ega bo‘lib, shayinning chap tomoniga ko‘rsatkich, o‘ng tomoniga esa namunalar massasini aniqlash uchun ilgak qo‘yilgan. shayinning o‘qi tayanchga mahkamlangan. shkala yoyi qo‘zg‘almas qilib qotirilgan tikka ustunga tayanch bilan mahkamlangan. shayinning chapgi tayanchiga qo‘llash qurilmasi (tutqich) joylashtirilgan. kvadrantning shayiniga tekis prujina-amortizator mahkamlangan bo‘lib, ilgakdan yuklarni olayotgan vaqtda ehtiyot bo‘lish shartdir. kvadrant shkalasidagi ko‘rsatish qiymati ikki oraliq aniqligida berilgan. birinchi oraliqdan ikkinchi bir oraliqqa o‘tish davrida, shayinning chap tomonidan ilgakka qo‘shimcha kerakli miqdordagi yuk osilib, keyingi oraliqni ko‘rish mumkin. olingan namunaning …

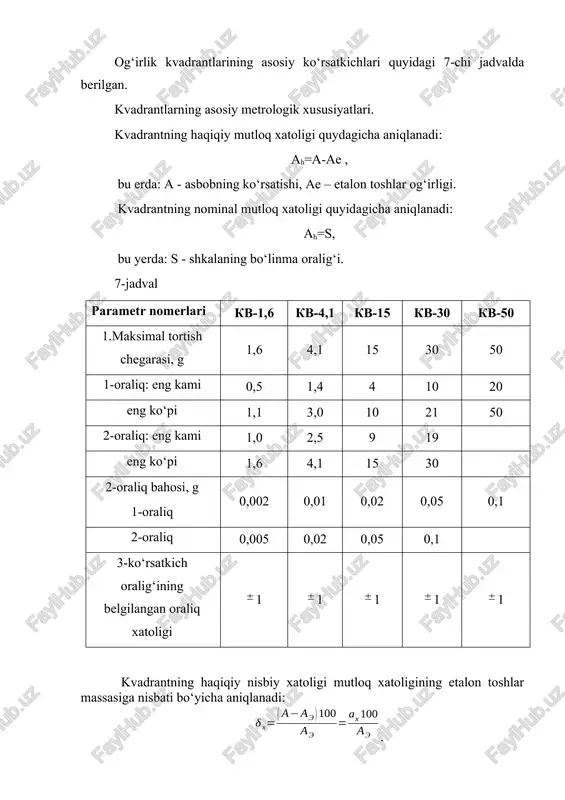

2 / 6

ig‘i. 7-jadval parametr nomerlari kv-1,6 kv-4,1 kv-15 kv-30 kv-50 1.maksimal tortish chegarasi, g 1,6 4,1 15 30 50 1-oraliq: eng kami 0,5 1,4 4 10 20 eng ko‘pi 1,1 3,0 10 21 50 2-oraliq: eng kami 1,0 2,5 9 19 eng ko‘pi 1,6 4,1 15 30 2-oraliq bahosi, g 1-oraliq 0,002 0,01 0,02 0,05 0,1 2-oraliq 0,005 0,02 0,05 0,1 3-ko‘rsatkich oralig‘ining belgilangan oraliq xatoligi 1 1 1 1 1 kvadrantning haqiqiy nisbiy xatoligi mutloq xatoligining etalon toshlar massasiga nisbati bo‘yicha aniqlanadi: . kvadrantning nominal nisbiy xatoligi nominal xatolikning asbob ko‘rsatkich nisbati bo‘yicha aniqlanadi: . kvadrantning aniqlik ko‘rsatkichi, nisbiy xatolikka teskari proporsional bo‘ladi: nominal aniqlik tn=1/n; haqiqiy aniqlik th=1/h. nisbiy xatolik va aniqlik ko‘rsatkichi shkalaning joyiga bog‘liq: boshlanishida aniqlik eng kam miqdorda, oxirida esa aniqlik yuqori bo‘ladi. kvadrantning sezgirligi s shkala ko‘rsatkichining (y chiziqli siljishini o‘lchayotgan o‘lcham qiymati (x ning o‘zgarish nisbati bo‘yicha aniqlanadi. asbobning sezgirligi quyidagicha aniqlanadi: . chiziqli …

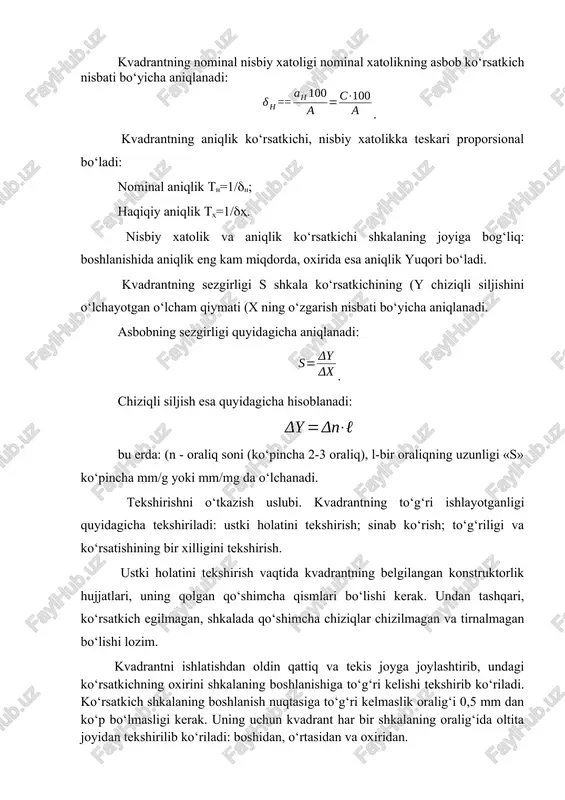

3 / 6

idan tekshirilib ko‘riladi: boshidan, o‘rtasidan va oxiridan. tekshirish uchun shayinning o‘ng tomonidagi ilgakka kerakli miqdordagi yuk osish bilan olib boriladi. kvadrantning ikkinchi oralig‘i birinchi oralig‘i kabi tekshirilib ko‘riladi. unda shayinning chap tomondagi ilgagiga kerakli miqdordagi yuk osilib, ikkinchi oralig‘ining ko‘rsatkichi tekshiriladi va hokazo. kvadrantning asosiy oraliq xatoligi (1 shkala oralig‘idan ko‘p bo‘lmasligi shart. ishning bajarilish tartibi kvadrantda ishni bajarish uchun birinchi navbatda uning ko‘rinishi va metrologik ko‘rsatkichlari tekshiriladi, hamda aniqlanadi. bu ishlar asosan etalon toshlar yordamida amalga oshiriladi (8-jadval) etalon toshlar og‘irligi, g, ae asbobning ko‘rsatishi, a haqiqiy mutloq xatolik ah=a-ae haqiqiy nisbiy xatolik (h= ah .100/ae haqiqiy ko‘rsatkich aniqligi, th th=1/(h ae1 a1 a1 ae2 a2 a2 ae3 a3 a3 ae4 a4 a4 ae5 a5 a5 ae6 a6 a6 kvadrantning mutloq va haqiqiy nisbiy xatoligi, mutloq va nisbiy nominal xatoligi, ko‘rsatkich aniqligi shkalaning har bir qismi uchun 5-6 nuqtasida, uning sezgirligi esa kvadrant shkalasining boshi, o‘rtasi va oxirida aniqlanadi. …

4 / 6

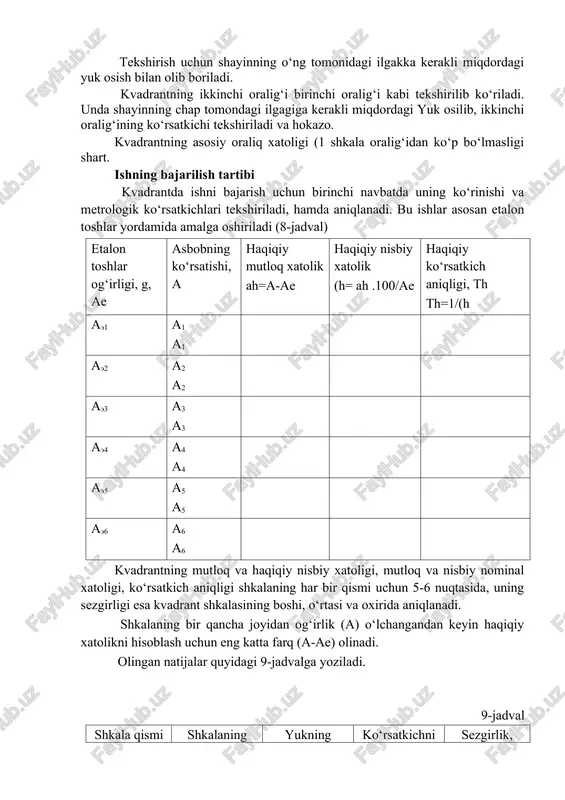

og‘irlik kvadrantlari (weight quadrants) - Page 4

5 / 6

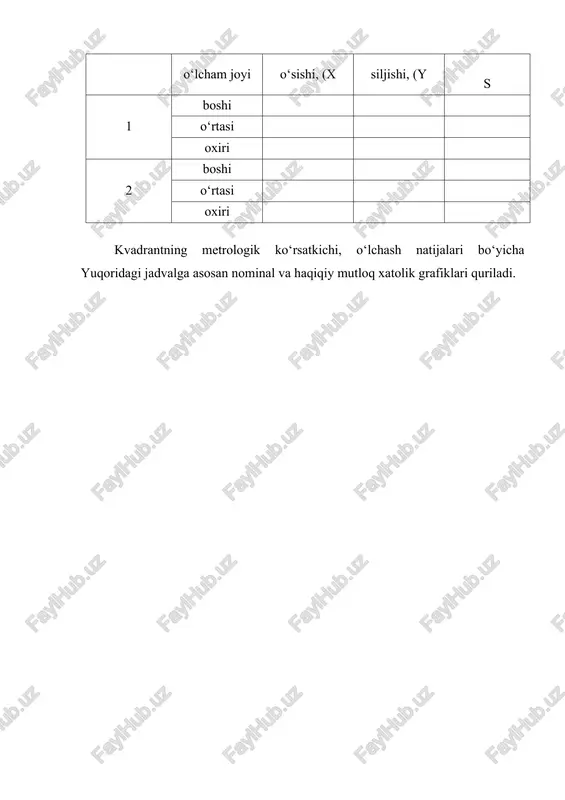

og‘irlik kvadrantlari (weight quadrants) - Page 5
