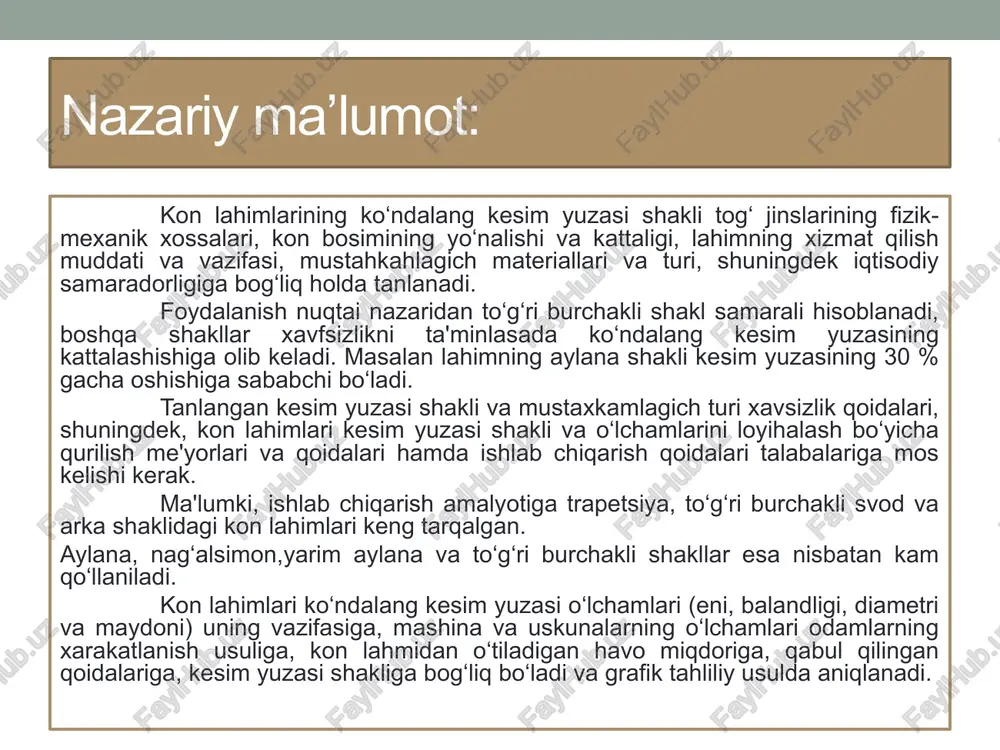

mavzu: qiya qatlamli kon ishlab chiqarish quvvatini aniqlashda gorizontal lahimlarning turg’unligini hisoblashda lahimning ko’ndalang kesimi shaklini tanlash. mavzu: qiya qatlamli kon ishlab chiqarish quvvatini aniqlashda gorizontal lahimlarning turg’unligini hisoblashda lahimning ko’ndalang kesimi shaklini tanlash. tayyorladi: boymurodov najmiddin nazariy ma’lumot: kon lahimlarining ko‘ndalang kesim yuzasi shakli tog‘ jinslarining fizik-mexanik xossalari, kon bosimining yo‘nalishi va kattaligi, lahimning xizmat qilish muddati va vazifasi, mustahkahlagich materiallari va turi, shuningdek iqtisodiy samaradorligiga bog‘liq holda tanlanadi. foydalanish nuqtai nazaridan to‘g‘ri burchakli shakl samarali hisoblanadi, boshqa shakllar xavfsizlikni ta'minlasada ko‘ndalang kesim yuzasining kattalashishiga olib keladi. masalan lahimning aylana shakli kesim yuzasining 30 % gacha oshishiga sababchi bo‘ladi. tanlangan kesim yuzasi shakli va mustaxkamlagich turi xavsizlik qoidalari, shuningdek, kon lahimlari kesim yuzasi shakli va o‘lchamlarini loyihalash bo‘yicha qurilish me'yorlari va qoidalari hamda ishlab chiqarish qoidalari talabalariga mos kelishi kerak. ma'lumki, ishlab chiqarish amalyotiga trapetsiya, to‘g‘ri burchakli svod va arka shaklidagi kon lahimlari keng tarqalgan. aylana, nag‘alsimon,yarim aylana va …

2 / 17

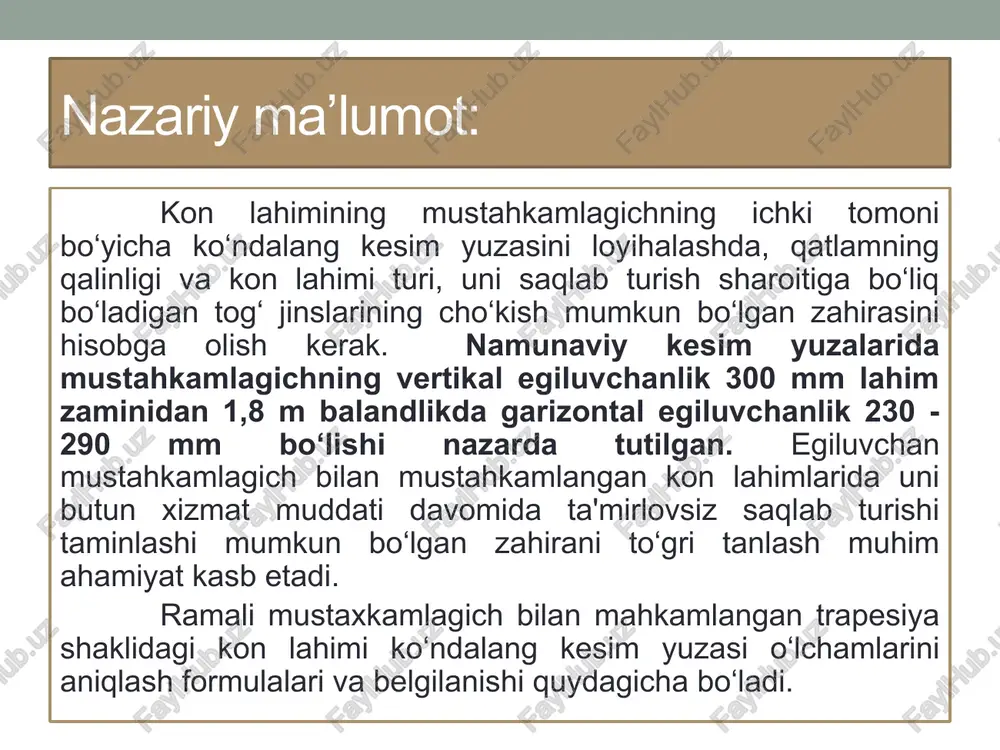

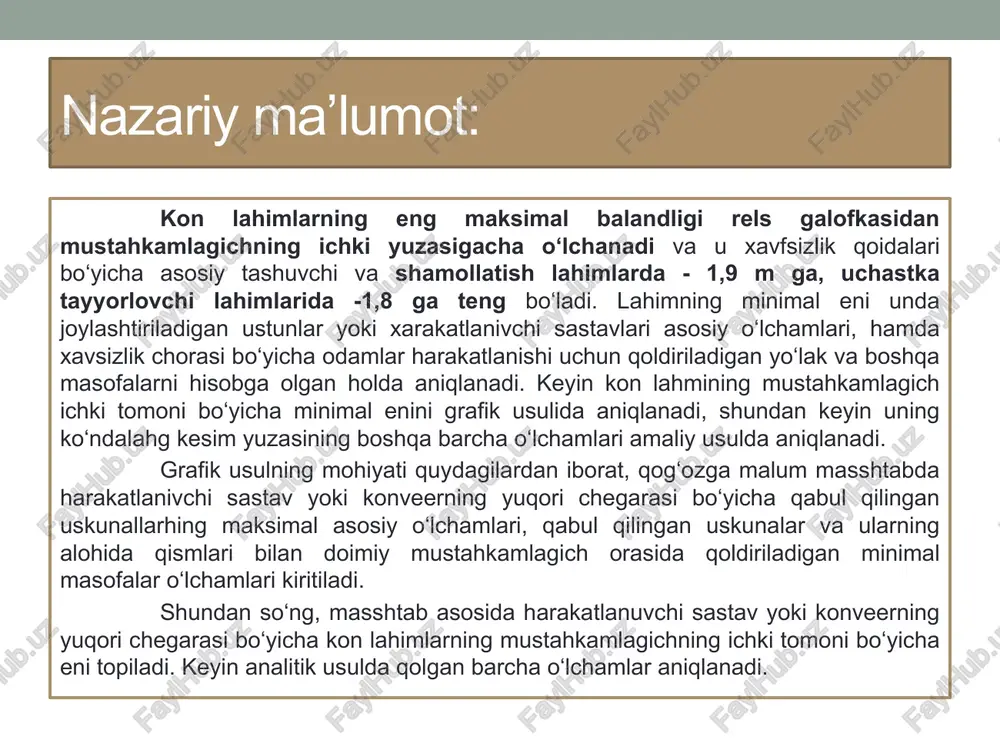

nda joylashtiriladigan ustunlar yoki xarakatlanivchi sastavlari asosiy o‘lchamlari, hamda xavsizlik chorasi bo‘yicha odamlar harakatlanishi uchun qoldiriladigan yo‘lak va boshqa masofalarni hisobga olgan holda aniqlanadi. keyin kon lahmining mustahkamlagich ichki tomoni bo‘yicha minimal enini grafik usulida aniqlanadi, shundan keyin uning ko‘ndalahg kesim yuzasining boshqa barcha o‘lchamlari amaliy usulda aniqlanadi. grafik usulning mohiyati quydagilardan iborat, qog‘ozga malum masshtabda harakatlanivchi sastav yoki konveerning yuqori chegarasi bo‘yicha qabul qilingan uskunallarhing maksimal asosiy o‘lchamlari, qabul qilingan uskunalar va ularning alohida qismlari bilan doimiy mustahkamlagich orasida qoldiriladigan minimal masofalar o‘lchamlari kiritiladi. shundan so‘ng, masshtab asosida harakatlanuvchi sastav yoki konveerning yuqori chegarasi bo‘yicha kon lahimlarning mustahkamlagichning ichki tomoni bo‘yicha eni topiladi. keyin analitik usulda qolgan barcha o‘lchamlar aniqlanadi. nazariy ma’lumot: kon lahimining mustahkamlagichning ichki tomoni bo‘yicha ko‘ndalang kesim yuzasini loyihalashda, qatlamning qalinligi va kon lahimi turi, uni saqlab turish sharoitiga bo‘liq bo‘ladigan tog‘ jinslarining cho‘kish mumkun bo‘lgan zahirasini hisobga olish kerak. namunaviy kesim yuzalarida mustahkamlagichning vertikal egiluvchanlik …

3 / 17

lan) mustahkamlagichlar bilan mustahkamlanganda, shunigdek mustahkamlagichsiz o'tilgan to'g'ri burchakli svod shaklidagi kon lahimlarining kesim yuzasi o'lchamlari aniqlanayotganda h; ha; hb; a; hkp; m; n; p lar trapetsiya shaklidagi lahim yuzasi o'lchamlarini aniqlashdagi kabi vazifalar va o'lchamlar bilan bir xil bo'ladi. arkasimon shaklli kon lahimining ko’ndalang kesim yuzasini aniqlash. nazariy ma’lumot: arkasimon mustahkamlagich bilan mustahkamlangan bir yo’lli lahimning harakatlanuvchi sastav balandligi bo’yicha eni b = m + a + n b = m + 2a + p + n shu kenglik, ikki yo'lli lahimda, bu yerda: m - harakatlanuvchi sastav bilan mustahkamlagich orasidagi masofa, u alohida ramalar bilan mustahkamlanganda 250 mm dan, sidirg’asiga beton va temir beton bilan mustahkamlanganda 200 mm dan kam kam bo’lmasligi kerak; a-harakatlanuvchi sastavning nisbatan katta eni (asosan elektrovozning eni qabul qilinadi chunki uning o'lchamlari vaganetkanikidan kattaroq bo’ladi); p- harakatlanuvchi sastavlar orasidagi masofa (u 200 mm dan kam bo'lmasligi kerak); n-harakatlanuvchi sastav yuqori chegarasi bo'yicha odamlar harakatlanishi …

4 / 17

og'liq holda kattarib boradi. kon lahimiga kanveerlar o'rnatilganda: bir tomondan 700 mm, ikkinchi tomondan 400 mm dan kam bo'lmagan masofa qoldiriladi. agar kon lahimida kanveer bilan birga relsli yo'l ham mavjud bo'lsa harakatlanuvchi sastav korpusi bilan konveerning eng yaqin qismigacha 400 mm dan kam bo'lmagan masofa qoldirilishi kerak. kanat simining lahim zaminidan osilib turish ballandligi. h'k=hk+ hp+ hb bu yerda: hk> 200 mm – rels galovkasidan boshlab kanat simining osilib turish balandligi; hp+ hb – rels yo‘lining qurilish balandligi (u p33 relsi qo'llanilib ballast qatlamining qalinligi 200 mm bo'lganda 390 mm ga, p24 relsi qo'llanilib ballast qatlamining balandligi 190 mm bo‘lganda 350 mm ga p18 relsi qo'llanilib ballast qatlami balandligi 180 mm bo‘lganda 320 mm ga teng bo'ladi). nazariy ma’lumot: kanat simining osilib turish balandligiga tok qabul qiluvchi moslama bilan mustahkamlagich orasidagi m'>200 mm masofa qoldirilishi ko‘zda tutiladi. ma'lum masshtabda qog'ozga harakatlanuvchi sastav bilan mustahkamlagich, tok qabul qiluvchi moslama bilan …

5 / 17

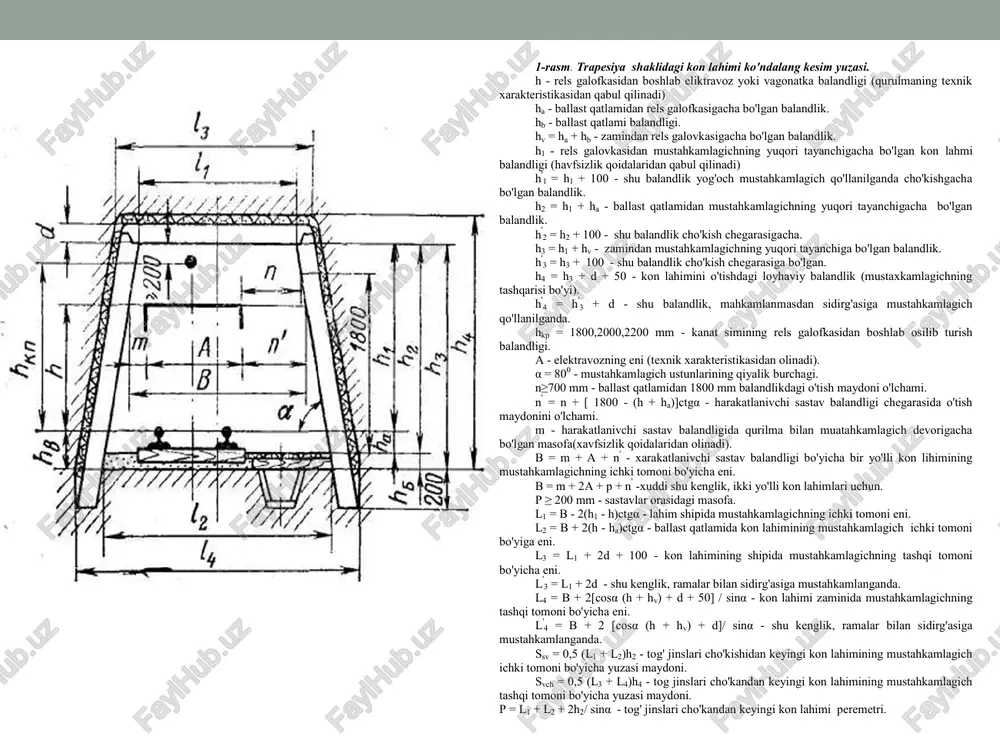

tomoni bo‘yicha eni b1 = 2( r – cc); nazariy ma’lumot: kon lahim zaminidan mustahkamlagichning ichki tomoni bo‘yicha balandligi h = hs + r ; kon lahimining cho‘kishgacha bo‘lgan mustahkamlagichning ichki tomoni bo‘yicha kesim yuzasi maydoni ssv = 0,785(r2 + r2) + b1(hs + hb) – c2s ; kon lahimining cho‘kkandan keyingi mustahkamlagichning ichki tomoni bo‘yicha kesim yuzasi maydoni ssv = ( 0,94 – 0,96 )ssv kon lahimining mustahkamlagichning ichki tomoni bo‘yicha peremetri p = 1,57 (r+r)+ (hc+hb)+b1 kon lahimini o‘tishda mustahkamlagich ichki tomoni bo‘yicha kesim yuzasi maydonini uning butun xizmat qilish muddati davomida saqlab turish uchun kon bosimi ta’sirida o‘lchamlar kamayishini hisobga olgan holda kesim yuzasi maydonini kengaytirish kerak. shuning uchun, kon lahimining mustahkamlagichning tashqi tomoni bo‘yicha kesim yuzasi maydonini aniqlashda mustahkamlagich va sidirg‘asiga yonuvchi material qalinligidan tashqari ko‘rsatilgan kengaytirishni ham inobatga olish kerak. shunga mos holda harakatlanuvchi sastav balandligiga kon lahimi eni b1 = b + 2(hsp + …
