1 / 13

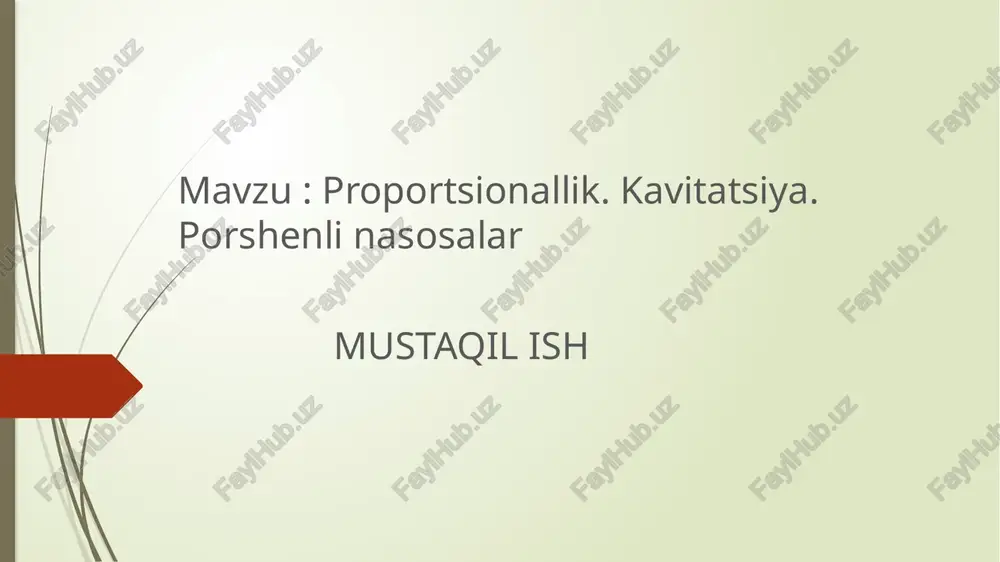

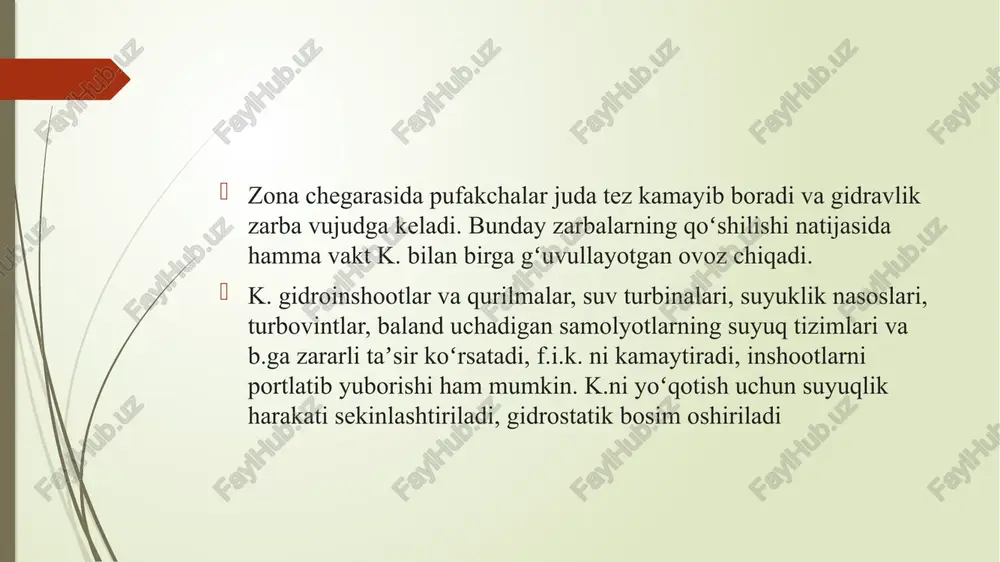

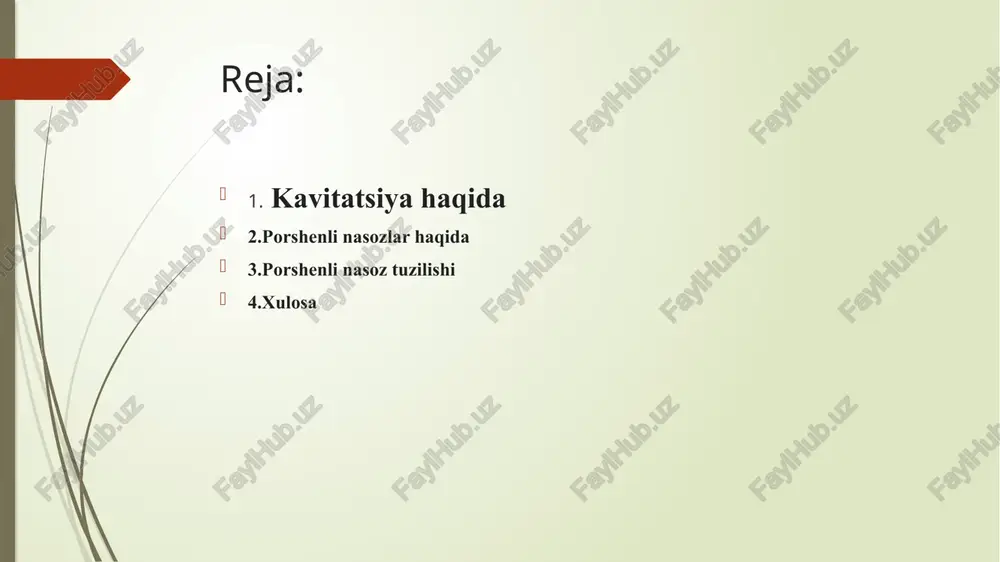

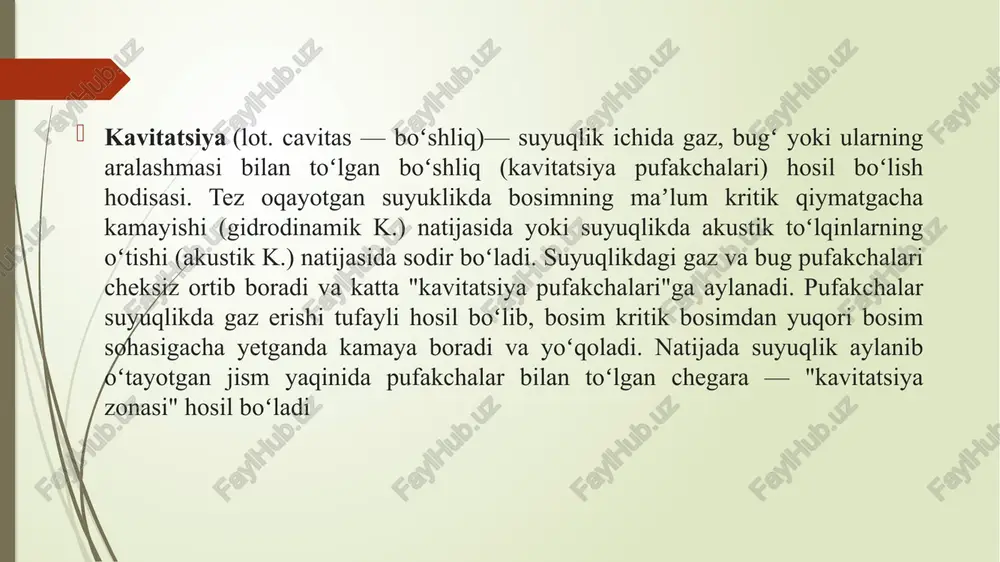

prezentatsiya powerpoint mavzu : proportsionallik. kavitatsiya. porshenli nasosalar mustaqil ish reja: 1. kavitatsiya haqida 2.porshenli nasozlar haqida 3.porshenli nasoz tuzilishi 4.xulosa kavitatsiya (lot. cavitas — boʻshliq)— suyuqlik ichida gaz, bugʻ yoki ularning aralashmasi bilan toʻlgan boʻshliq (kavitatsiya pufakchalari) hosil boʻlish hodisasi. tez oqayotgan suyuklikda bosimning maʼlum kritik qiymatgacha kamayishi (gidrodinamik k.) natijasida yoki suyuqlikda akustik toʻlqinlarning oʻtishi (akustik k.) natijasida sodir boʻladi. suyuqlikdagi gaz va bug pufakchalari cheksiz ortib boradi va katta "kavitatsiya pufakchalari"ga aylanadi. pufakchalar suyuqlikda gaz erishi tufayli hosil boʻlib, bosim kritik bosimdan yuqori bosim sohasigacha yetganda kamaya boradi va yoʻqoladi. natijada suyuqlik aylanib oʻtayotgan jism yaqinida pufakchalar bilan toʻlgan chegara — "kavitatsiya zonasi" hosil boʻladi zona chegarasida pufakchalar juda tez kamayib boradi va gidravlik zarba vujudga keladi. bunday zarbalarning qoʻshilishi natijasida hamma vakt k. bilan birga gʻuvullayotgan ovoz chiqadi. k. gidroinshootlar va qurilmalar, suv turbinalari, suyuklik nasoslari, turbovintlar, baland uchadigan samolyotlarning suyuq tizimlari va b.ga zararli taʼsir …

2 / 13

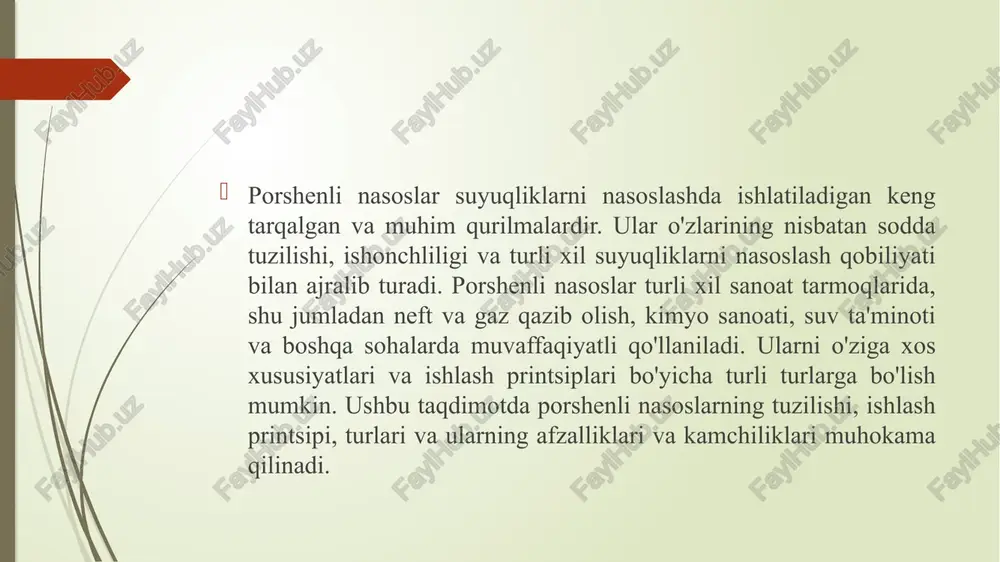

alliklari va kamchiliklari muhokama qilinadi. porshenli nasoslar suyuqliklarni mexanik ravishda nasoslash uchun ishlatiladigan qurilmalardir. ular suyuqlikni silindr ichida harakatlanadigan porshen yordamida nasoslaydi. porshenning harakati nasosning kirish qismida bosimni pasaytiradi, bu esa suyuqlikni nasosga tortishga olib keladi. porshenning yuqoriga ko'tarilishi suyuqlikni nasosning chiqish qismiga itaradi va bosim yaratadi. porshenli nasoslar suyuqlikni mexanik ravishda nasoslaydi, ya'ni ular tashqi kuch manbai yordamida harakatga keltiriladi. suyuqlik silindr ichida harakatlanadigan porshen bilan nasoslanadi. porshenning harakati nasosning kirish va chiqish qismida bosim farqini yaratadi porshenli nasoslarning tuzilishi porshenli nasoslar odatda quyidagi asosiy qismlardan iborat: silindr - bu porshenning ichida harakatlanadigan va suyuqlikni saqlaydigan bo'shliqdir. porshen - bu silindr ichida harakatlanadigan va suyuqlikni itaradigan qismdir. kraan - bu porshenga biriktirilgan va uning harakatini boshqaradigan qurilmadir. porshenli nasoslar suyuqlikni bosim farqi yordamida nasoslaydi. porshenning pastga harakati nasosning kirish qismida bosimni pasaytiradi, bu esa suyuqlikni nasosga tortishga olib keladi. porshenning yuqoriga harakati esa nasosning chiqish qismida bosimni oshiradi, bu …

3 / 13

kki silindirli - bu turdagi nasosda ikkita silindr mavjud bo'lib, ular bir-biriga bog'langan va bir vaqtning o'zida ishlaydi. uch silindirli - bu turdagi nasosda ikkitadan ortiq silindr mavjud bo'lib, ular bir-biriga bog'langan va bir vaqtning o'zida ishlaydi. bir silindrli porshenli nasoslar bir silindrli porshenli nasoslar odatda kichik hajmdagi suyuqliklarni nasoslash uchun ishlatiladi. ular o'zlarining sodda tuzilishi va nisbatan arzon narxi bilan ajralib turadi. bir silindrli nasosda faqat bitta silindr va bitta porshen mavjud. suyuqlik silindr ichida harakatlanadigan porshen yordamida nasoslanadi. ikki silindrli porshenli nasoslar ikki silindrli porshenli nasoslar bir silindrli nasoslarga qaraganda samaradorroq va kam tebranishlarga ega. ular odatda katta hajmdagi suyuqliklarni nasoslash uchun ishlatiladi. ikki silindrli nasosda ikkita silindr va ikkita porshen mavjud. har bir silindr o'ziga xos kraan bilan ta'minlangan. porshenlar bir-biriga nisbatan 180 gradusga siljigan holda harakatlanadi, bu esa nasosning doimiy va silliq ishlashini ta'minlaydi ko'p silindrli porshenli nasoslar juda katta hajmdagi suyuqliklarni nasoslash uchun ishlatiladi. ular …

4 / 13

$turli xil turlari va qo'llanilish sohalari mavjud bo'lib, har bir tur o'ziga xos afzalliklari va kamchiliklari bilan ajralib turadi. ularning ishlash prinsipi va tuzilishi sodda bo'lsa-da, porshenli nasoslar turli xil sanoat tarmoqlarida muhim rol o'ynaydi. image1.png image2.png image3.png image4.png 7m £ ee, iit oe —\* b y a] _— =——3)$

5 / 13

proportsionallik.kavitatsiya.porshenlinasosalar - Page 5
