1 / 17

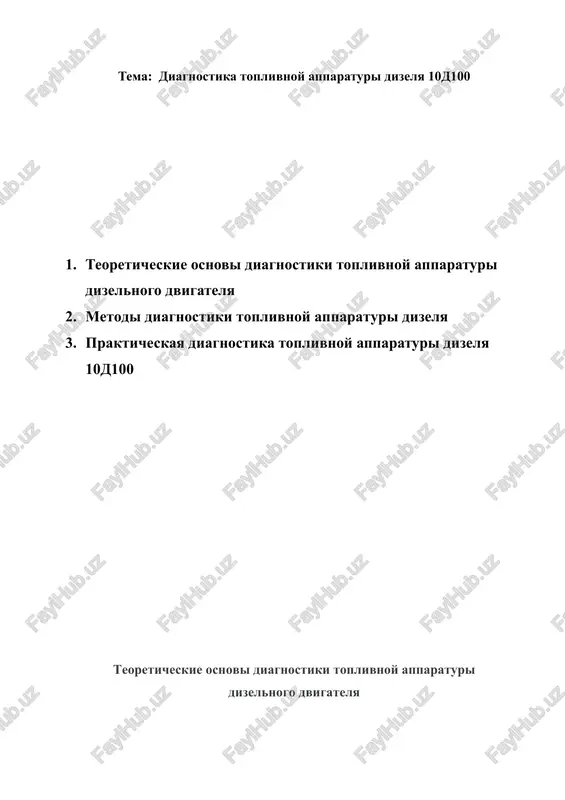

tema: diagnostika toplivnoy apparaturi dizelya 10d100 1. teoreticheskie osnovi diagnostiki toplivnoy apparaturi dizelnogo dvigatelya 2. metodi diagnostiki toplivnoy apparaturi dizelya 3. prakticheskaya diagnostika toplivnoy apparaturi dizelya 10d100 teoreticheskie osnovi diagnostiki toplivnoy apparaturi dizelnogo dvigatelya pri razrabotke diagnosticheskix sistem dizelnix dvigateley traditsionno osnovnoe vnimanie udelyaetsya rabote toplivnoy apparaturi (ta). vizvano eto dvumya prichinami. vo-pervix, imenno nastroykoy toplivnoy apparaturi opredelyayutsya vajneyshie xarakteristiki protsessa sgoraniya - moment vosplameneniya topliva v tsilindre i kachestvo ego posleduyushego sgoraniya. vo-vtorix, kak pokazivayut mnogochislennie issledovaniya, na dolyu toplivnoy apparaturi prixoditsya znachitelnoe kolichestvo otkazov v ekspluatatsii. v zavisimosti ot tipa dvigatelya i ego konstruktsii protsent neispravnostey, prixodyashixsya na ta, kolebletsya v predelax 12-30 %. sleduet otmetit, chto ofitsialnie tsifri zanijeni. vizvano eto tem, chto ne vsegda udaetsya v ekspluatatsii dostoverno opredelit otkloneniya v rabote toplivnoy apparaturi. spetsialno provedennie issledovaniya pokazali, chto pri obsledovanii 100 dvigateley yamz238nb, ustanovlennix na traktorax «kirovets» k-700 55 % forsunok imeli zanijennoe i 12 …

2 / 17

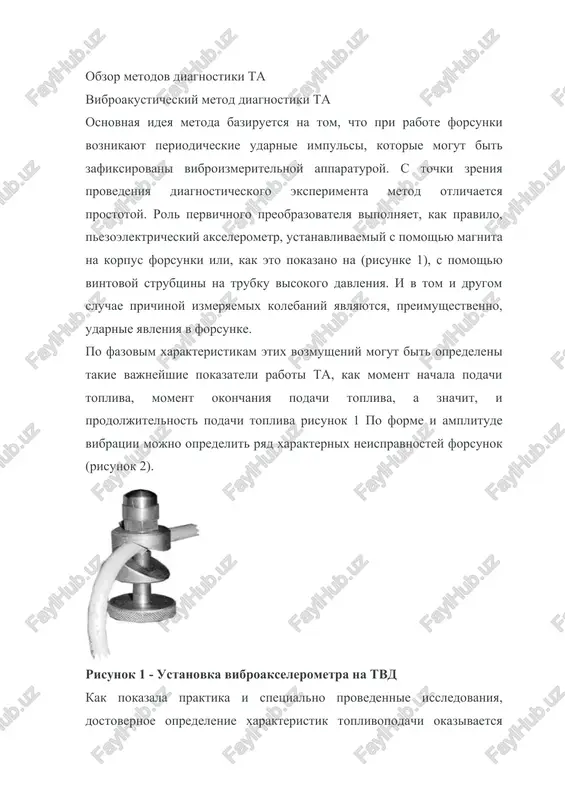

araturi traditsionno rassmatrivayutsya tri metoda: vibroakusticheskiy, po xodu igli forsunki i po davleniyu v toplivoprovode visokogo davleniya (tvd). obzor metodov diagnostiki ta vibroakusticheskiy metod diagnostiki ta osnovnaya ideya metoda baziruetsya na tom, chto pri rabote forsunki voznikayut periodicheskie udarnie impulsi, kotorie mogut bit zafiksirovani vibroizmeritelnoy apparaturoy. s tochki zreniya provedeniya diagnosticheskogo eksperimenta metod otlichaetsya prostotoy. rol pervichnogo preobrazovatelya vipolnyaet, kak pravilo, pezoelektricheskiy akselerometr, ustanavlivaemiy s pomoshyu magnita na korpus forsunki ili, kak eto pokazano na (risunke 1), s pomoshyu vintovoy strubtsini na trubku visokogo davleniya. i v tom i drugom sluchae prichinoy izmeryaemix kolebaniy yavlyayutsya, preimushestvenno, udarnie yavleniya v forsunke. po fazovim xarakteristikam etix vozmusheniy mogut bit opredeleni takie vajneyshie pokazateli raboti ta, kak moment nachala podachi topliva, moment okonchaniya podachi topliva, a znachit, i prodoljitelnost podachi topliva risunok 1 po forme i amplitude vibratsii mojno opredelit ryad xarakternix neispravnostey forsunok (risunok 2). risunok 1 - ustanovka vibroakselerometra na tvd …

3 / 17

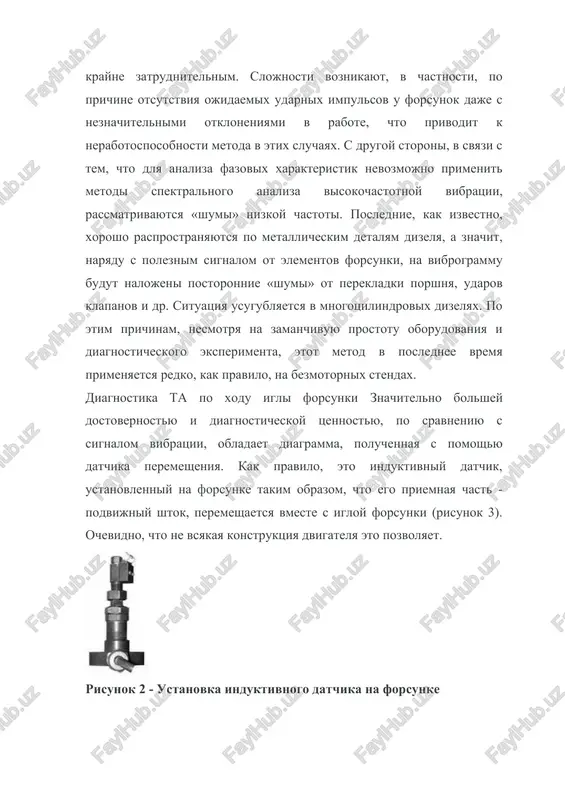

, udarov klapanov i dr. situatsiya usugublyaetsya v mnogotsilindrovix dizelyax. po etim prichinam, nesmotrya na zamanchivuyu prostotu oborudovaniya i diagnosticheskogo eksperimenta, etot metod v poslednee vremya primenyaetsya redko, kak pravilo, na bezmotornix stendax. diagnostika ta po xodu igli forsunki znachitelno bolshey dostovernostyu i diagnosticheskoy tsennostyu, po sravneniyu s signalom vibratsii, obladaet diagramma, poluchennaya s pomoshyu datchika peremesheniya. kak pravilo, eto induktivniy datchik, ustanovlenniy na forsunke takim obrazom, chto ego priemnaya chast - podvijniy shtok, peremeshaetsya vmeste s igloy forsunki (risunok 3). ochevidno, chto ne vsyakaya konstruktsiya dvigatelya eto pozvolyaet. risunok 2 - ustanovka induktivnogo datchika na forsunke s tochki zreniya universalnosti etot metod ne mojet bit otsenen visoko. tipichnaya diagramma xoda igli forsunki privedena na risunok 3. risunok 3 - diagramma xoda igli forsunki: f - nachalo podachi topliva (nachalo dvijeniya igli); k - okonchanie podachi topliva (posadka igli) naryadu s fazovimi xarakteristikami po diagramme opredelyaetsya visota pod'ema igli, nalichie …

4 / 17

nakladnogo tipa (ris. 4.4). chuvstvitelnim elementom takogo preobrazovatelya yavlyaetsya plenka 8, obladayushaya pezoelektricheskim effektom, blagodarya kotoromu neznachitelnie deformatsii stalnoy trubki, vizvannie v svoyu ochered izmenyayushimsya davleniem topliva, preobrazuyutsya v elektricheskiy signal. raznost potentsialov na vivodax datchika pryamo proportsionalna usiliyu, vosprinimaemomu pezoelementom, a, sledovatelno, i davleniyu. neobxodimo otmetit, chto naryadu s ochevidnimi dlya usloviy ryadovoy ekspluatatsii dostoinstvami takoy sposob izmereniya davleniya vnosit i nekotoroe ogranichenie, zaklyuchayusheesya v slojnosti tochnogo opredeleniya velichini davleniya. vizvano eto tem, chto usilie, sozdavaemoe deformiruyusheysya trubkoy na chuvstvitelnuyu chast datchika zavisit ne tolko ot davleniya, no i ot jestkosti stenok truboprovoda, ix tolshini, kachestva poverxnosti truboprovoda i ot raspolojeniya v prostranstve datchika pri ustanovke ego na trubke. uchest vse eti faktori i ottarirovat pokazaniya datchika vozmojno lish v laboratornix usloviyax. v ekspluatatsii ogranichivayutsya kachestvennoy xarakteristikoy izmeneniya davleniya ot ugla povorota kolenchatogo vala, bez ego kolichestvennoy otsenki. risunok 4 - nakladnoy datchik davleniya: a - fotografiya; b - …

5 / 17

otkritie nagnetatelnogo klapana vizivaet volnu davleniya, nablyudaemuyu na fone prodoljayushegosya rosta davleniya (zona 2 diagrammi). igla forsunki ostaetsya nepodvijnoy do tex por, poka davlenie v tvd ne previsit usilie zatyajki prujini forsunki. nachavshiysya v tochke 3 vprisk topliva forsunkoy privodit k snijeniyu davleniya v truboprovode, no prodoljayushiysya v eto vremya nagnetatelniy xod plunjera mojet vizvat novoe povishenie davleniya, na kotoroe nakladivayutsya pryamie i otrajennie volni davleniya topliva v trube. v zavisimosti ot tsiklovoy podachi i rasxodnogo koeffitsienta forsunki kolichestvo i amplituda kolebaniy davleniya posle tochki 3 mojet otlichatsya ot privedennix na risunke. okonchanie nagnetatelnogo xoda plunjera soprovojdaetsya padeniem davleniya (tochka 4). moment zakritiya (okonchanie posadki) igli forsunki obichno svyazivayut s tochkoy 5 diagrammi, kogda davlenie dostigaet svoego minimuma. posle etogo toplivoprovod okazivaetsya vnov zakritim kak so storoni nasosa, tak i so storoni forsunki, chto sposobstvuet luchshemu otrajeniyu volni na granitsax trubki, i kak sledstvie etogo poyavleniyu na diagramme slabozatuxayushix kolebaniy …
