1 / 13

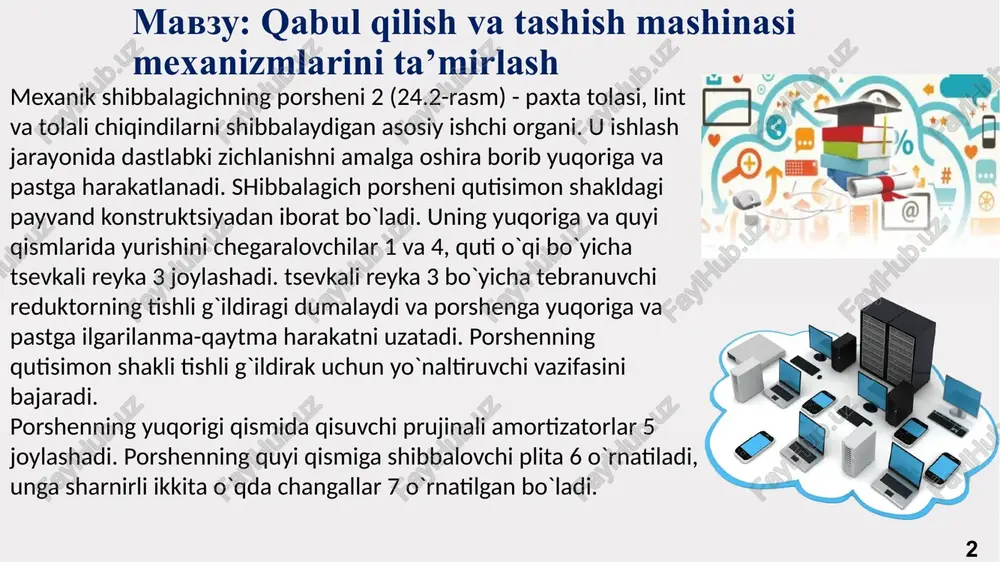

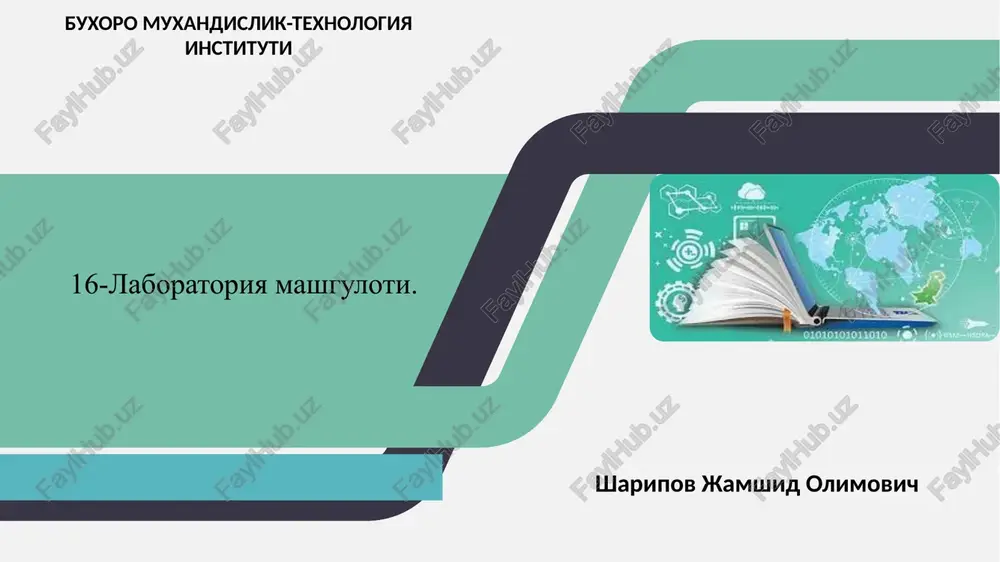

title of your presentation 16-laboratoriya mashguloti. sharipov jamshid olimovich buxoro muxandislik-texnologiya instituti © presentationgo.com by: .com © copyright presentationgo.com – the free powerpoint and google slides template library 1 mexanik shibbalagichning porsheni 2 (24.2-rasm) - paxta tolasi, lint va tolali chiqindilarni shibbalaydigan asosiy ishchi organi. u ishlash jarayonida dastlabki zichlanishni amalga oshira borib yuqoriga va pastga harakatlanadi. shibbalagich porsheni qutisimon shakldagi payvand konstruktsiyadan iborat bo`ladi. uning yuqoriga va quyi qismlarida yurishini chegaralovchilar 1 va 4, quti o`qi bo`yicha tsevkali reyka 3 joylashadi. tsevkali reyka 3 bo`yicha tebranuvchi reduktorning tishli g`ildiragi dumalaydi va porshenga yuqoriga va pastga ilgarilanma-qaytma harakatni uzatadi. porshenning qutisimon shakli tishli g`ildirak uchun yo`naltiruvchi vazifasini bajaradi. porshenning yuqorigi qismida qisuvchi prujinali amortizatorlar 5 joylashadi. porshenning quyi qismiga shibbalovchi plita 6 o`rnatiladi, unga sharnirli ikkita o`qda changallar 7 o`rnatilgan bo`ladi. mavzu: qabul qilish va tashish mashinasi mexanizmlarini ta’mirlash 2 to insert your own icons*: insert >> icons (*only available …

2 / 13

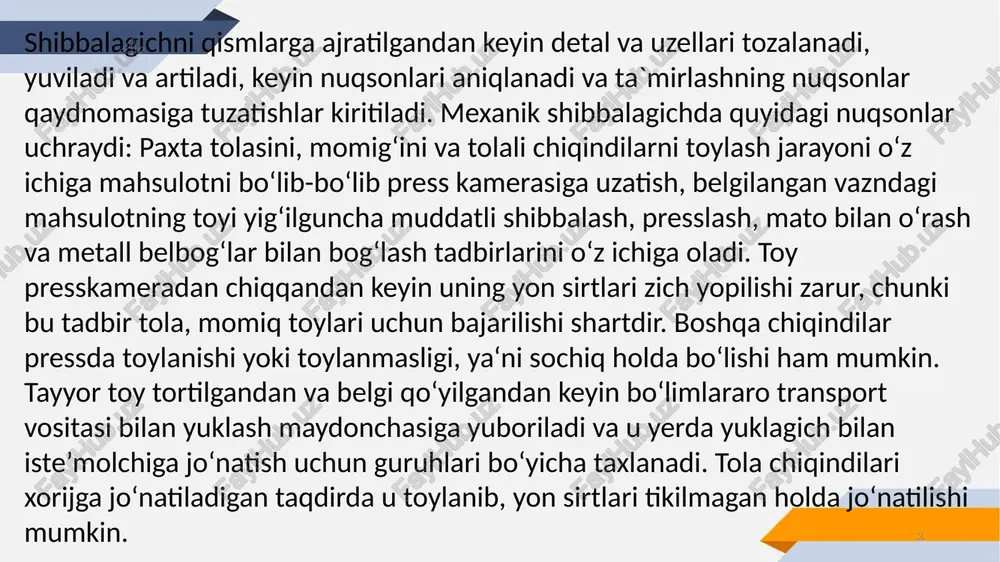

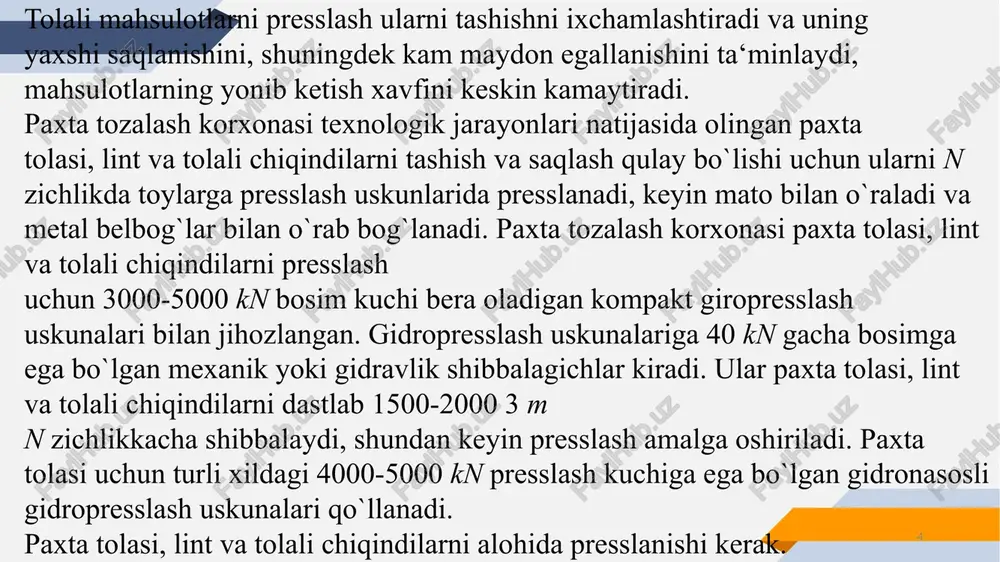

chunki bu tadbir tola, momiq toylari uchun bajarilishi shartdir. boshqa chiqindilar pressda toylanishi yoki toylanmasligi, ya‘ni sochiq holda bo‘lishi ham mumkin. tayyor toy tortilgandan va belgi qo‘yilgandan keyin bo‘limlararo transport vositasi bilan yuklash maydonchasiga yuboriladi va u yerda yuklagich bilan iste’molchiga jo‘natish uchun guruhlari bo‘yicha taxlanadi. tola chiqindilari xorijga jo‘natiladigan taqdirda u toylanib, yon sirtlari tikilmagan holda jo‘natilishi mumkin. © presentationgo.com by: .com 4 tolali mahsulotlarni presslash ularni tashishni ixchamlashtiradi va uning yaxshi saqlanishini, shuningdek kam maydon egallanishini ta‘minlaydi, mahsulotlarning yonib ketish xavfini keskin kamaytiradi. paxta tozalash korxonasi texnologik jarayonlari natijasida olingan paxta tolasi, lint va tolali chiqindilarni tashish va saqlash qulay bo`lishi uchun ularni n zichlikda toylarga presslash uskunlarida presslanadi, keyin mato bilan o`raladi va metal belbog`lar bilan o`rab bog`lanadi. paxta tozalash korxonasi paxta tolasi, lint va tolali chiqindilarni presslash uchun 3000-5000 kn bosim kuchi bera oladigan kompakt giropresslash uskunalari bilan jihozlangan. gidropresslash uskunalariga 40 kn gacha bosimga ega …

3 / 13

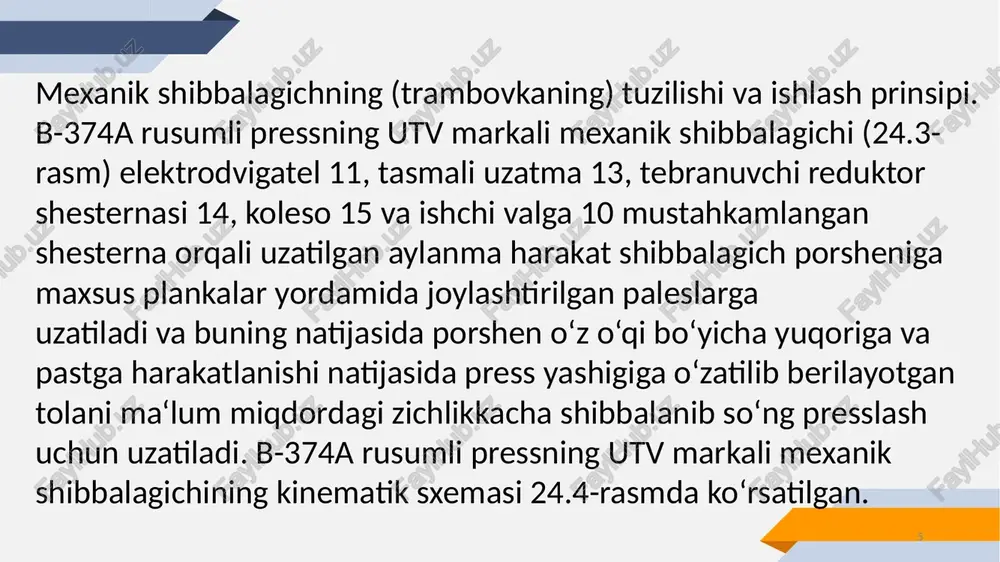

lar yordamida joylashtirilgan paleslarga uzatiladi va buning natijasida porshen o‘z o‘qi bo‘yicha yuqoriga va pastga harakatlanishi natijasida press yashigiga o‘zatilib berilayotgan tolani ma‘lum miqdordagi zichlikkacha shibbalanib so‘ng presslash uchun uzatiladi. b-374a rusumli pressning utv markali mexanik shibbalagichining kinematik sxemasi 24.4-rasmda ko‘rsatilgan. © presentationgo.com by: .com shibbalagich porsheni o‘z o‘qi bo‘ylab yuqoriga va pastga bir tekis harakatlanishi uchun staninaga 7 o‘rnatilgan yo‘naltiruvchi remenlar 6 yordam beradi. shibbalagich porshenini eng pastki nuqtasidan yuqoriga ko‘tarilish paytida esa porshenining yuqori qismiga joylashtirilgan qisish prujinali amartizatori yordam beradi. mexanik shibbalagichni ekspluatasiya qilish davrida sodir bo‘ladigan nosozliklarga asosan ishchi valga mustahkamlangan shesterna tishlarining sinishi, porshenni yuqoriga va pastga harakatlantiruvchi paleslarning yeyilishi va sinishidir, asosiy ishchi qismlardan biri bo‘lib uning ishlash tartibi quyidagicha. gidravlik nasoslar yordamida uzatib berilgan ishchi nosozliklarni kelib chiqishiga asosiy sabab press yashigiga me’yordan ortiqcha bo‘lgan tolaning uzatilishi va uzatilayotgan tolaning namligi 5,5-6,0 foizdan kam bo‘lishidir. © presentationgo.com by: .com 7 me’yordan ortiq tola …

4 / 13

xta sanoatida qo`llanayotgan mexanik shibbalagichlar oddiy va foydalanishda ishonchli bo`lib, porshenning oxirgi yurishida erishadigan shibbalash kuchi 30-40 kn ni tashkil qiladi. b-374a va d-8237 presslarning mexanik shibbalagichi stanina, shibbalash qutisi, porshen, yo`naltiruvchi roliklar, barmoqli tsevkali reyka, cheklagichlar –porshenning bosish amortizatoriniki, tishli g`ildiraklar, tsevkali reyka bo`yicha dumalovchi, tebranuvchi reduktor, uning amortizatori va qopqog`i, elektro magnitli tormoz, shkivlar, tasmali uzatma va elektordvigatellardan tarkib topgan. © presentationgo.com by: .com 9 mexanik shibbalagich ishlash jarayonida detal va uzellarida nuqsonlar paydo bo`ladi, ularni aniqlash shibbalagichni quyidagi ketma-ketlikda qismlarga ajratiladi: yuritma va ponasimon tasmali uzatma, elektrodvigatel to`sqichlari bo`shatiladi va yechib olinadi; tebranuvchi reduktor bo`shatiladi va yuk ko`tarish vositalari yordamida yechib olinadi. porshenni ajratishdan oldin shibbalovchi plita yechiladi, buning uchun porshenni demontaj qilish qulay bo`lishi maqsadida uni pastki holatiga keltiriladi, keyin shibbalagich korpusidan porshenni chiqarib olinadi. © presentationgo.com by: .com 10  tsevkali reyka barmoqlarining, porshen yurishini yuqorigi va pastki cheklagichlarining, amortizator prujinasining va boltli birikmalarining yeyilishi; …

5 / 13

balarga qat`iy rioya qilinadi;  shibbalagich porsheni yurishini cheklagichlarining yeyilgan joyiga po`lat tilim-ulama o`rnatish orqali bartaraf qilinadi;  yeyilgan prujinalar yangisi bilan almashtiriladi;  porshen qutisi toretslarining yeyilgan joyiga tasma-tilimni o`rnatish orqali qayta tiklanadi. © presentationgo.com by: .com 11 korxonaning toylash bo‘limiga press qurilmasi tarkibiga kiruvchi gidropress, mexanik yoki gidrotrambovka, gidronasoslar, gidrokommunikasiyalar, trubalar, elektrodvigatellar, suyuqlik baklari tola va momiq kondensorlari joylashtiriladi. tola va momiq kondensorlari, tola uzatgich, mexanik yoki gidrotrambovka va press kameralari binoning ikkinchi kavatida joy lashgan bo‘lsa, press yashigi, gidronasoslar, suyuqlik baki va elektrshkaf binoning birinchi qavatiga joylashtiriladi. b-374a markali pressning tola ushlagichi sxemasi 24.5-rasmda keltirilgan. pressning markaziy va yon kolonnalari ushlab turuvchi pastki traversa binoning birinchi qavatida, maxsus temir-beton bilan mahkamlangan bo‘lib, press qurilmasini silindr qismini ushlab turadi. © presentationgo.com by: .com 12 ishchi valdagi shesterna tishlarining yeyilishi va sinishi. friksion paleslarinig yeyilishi va sinishi. press qurilmasi ko‘ndalang to‘siniga press yashigini osib mahkamlangan boltlarni bo‘shab qolishi. markaziy …
