metallarni payvandash asoslari

PPT 17 sahifa 969,0 KB Bepul yuklash

17 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 969,0 KB

Fayl turi PPT

Sahifalar 17

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 17

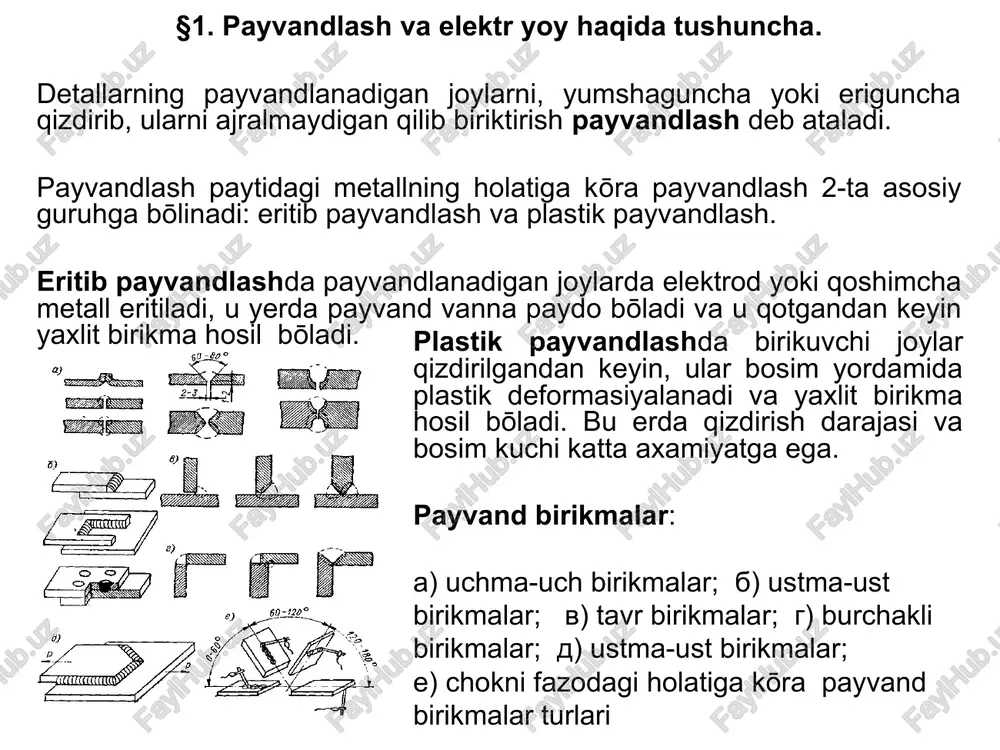

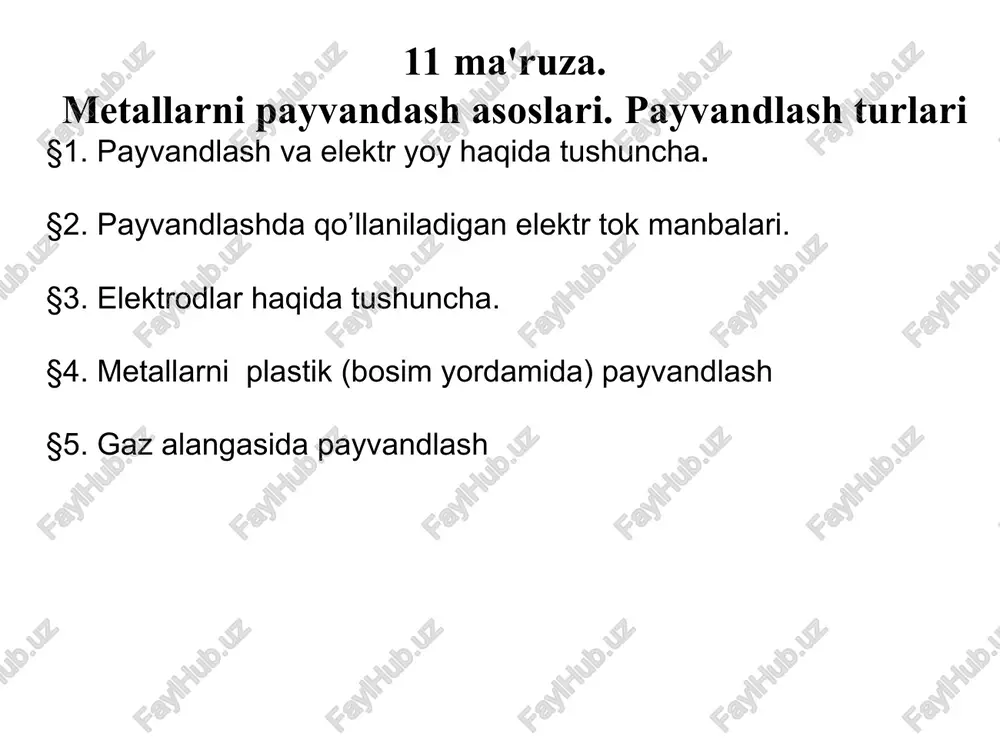

slayd 1 11 ma'ruza. metallarni payvandash asoslari. payvandlash turlari §1. payvandlash va elektr yoy haqida tushuncha. §2. payvandlashda qo’llaniladigan elektr tok manbalari. §3. elektrodlar haqida tushuncha. §4. metallarni plastik (bosim yordamida) payvandlash §5. gaz alangasida payvandlash §1. payvandlash va elektr yoy haqida tushuncha. detallarning payvandlanadigan joylarni, yumshaguncha yoki eriguncha qizdirib, ularni ajralmaydigan qilib biriktirish payvandlash deb ataladi. payvandlash paytidagi metallning holatiga kōra payvandlash 2-ta asosiy guruhga bōlinadi: eritib payvandlash va plastik payvandlash. eritib payvandlashda payvandlanadigan joylarda elektrod yoki qoshimcha metall eritiladi, u yerda payvand vanna paydo bōladi va u qotgandan keyin yaxlit birikma hosil bōladi. plastik payvandlashda birikuvchi joylar qizdirilgandan keyin, ular bosim yordamida plastik deformasiyalanadi va yaxlit birikma hosil bōladi. bu erda qizdirish darajasi va bosim kuchi katta axamiyatga ega. payvand birikmalar: a) uchma-uch birikmalar; b) ustma-ust birikmalar; v) tavr birikmalar; g) burchakli birikmalar; d) ustma-ust birikmalar; e) chokni fazodagi holatiga kōra payvand birikmalar turlari elektrod bilan payvandlanadigan metall …

2 / 17

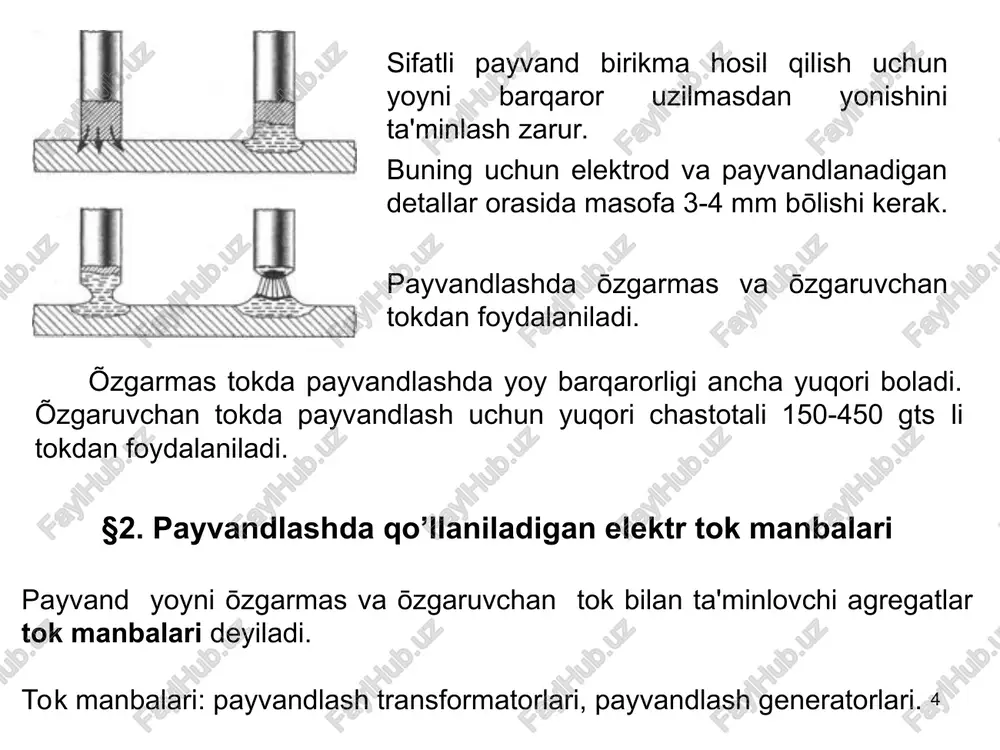

zgarmas tokda payvandlashda yoy barqarorligi ancha yuqori boladi. õzgaruvchan tokda payvandlash uchun yuqori chastotali 150-450 gts li tokdan foydalaniladi. §2. payvandlashda qo’llaniladigan elektr tok manbalari payvand yoyni ōzgarmas va ōzgaruvchan tok bilan ta'minlovchi agregatlar tok manbalari deyiladi. tok manbalari: payvandlash transformatorlari, payvandlash generatorlari. payvandlash transformatorlari elektr tarmoqdan kelayotgan tok kuchini oshirib, kuchlanishni kamaytiradi. transformatorning birlamchi chulg’ami orqali 220 yoki 380 v tok ōtganda ōzgaruvchan magnit maydoni hosil bōladi. u ikkilamchi chulg’am oramlari bilan kesishganda unda 50 - 60 v ōzgaruvchan tokni uyg’otadi. payvandlash generatorlari ōzgarmas tokni ishlab chiqaradi. õzgaruvchan tokni ōzgarmas tokka aylantirish uchun tog’rilagich agregatlari qōllaniladi. §3. elektrodlar haqida tushuncha. elektrodlar erimaydigan (kōmir, grafit, volfram) va eriydigan (pōlat, chōyan, rangli metallar) turlariga bōlinadi. pōlat elektrodlar (1-12 mm, uzunligi 350...400 mm) maxsus kam uglerodli simlardan tayyorlanadi (sv-08, sv-08a), sim tarkibiga chok mustahkamligini oshirish uchun marganes qōshiladi (sv-08ga, sv-10ga ) kōmir elektrodlarning diametri 6-30 mm oraliqda, uzunligi 300 mm gacha bōladi. …

3 / 17

rishtiriladi. moy va zangdan tozalangan elektrod simi qoplama pastasi bilan bilan mahsus press silindrlari ko’zasidan 4 - 5 mpa bosimda ōtkaziladi. elektrod qoplamasi yorilmasligi uchun elektrodlar 40-500c quritiladi, keyin 350-4000c gacha qizdiriladi. §4. metallarni plastik (bosim yordamida) payvandlash bosim yordamida payvandlash mashinalari asosan ōzgaruvchan tokda ishlaydi. tok kuchi 1000-100000 a, tok kuchlanishi 1,5-2 v, payvandlash vaqti 0,1-10 sek. plastik usulida payvandlashning uchta usuli mavjud: uchma-uch, nuqtaviy va rolikli usullar. uchma-uch payvandlash. bu usulda payvandlash yuzalaridan katta kuchli tok yuboriladi, kontakt yuzalari qizigandan keyin bosim ortirib boriladi. kontakt yuzalar eziladi atomlar ōzaro bog’lanadi va sifatli payvand choki hosil bōladi. nuqtaviy payvandlash. ustma – ust qōyilgan 0,2 - 8 mmli listlar tagidan va ustidan elektrodlar orasiga qisiladi, tok zanjiri ulangandan keyin, kontakt nuqtada metall ezilib, payvandlanadi. roliklar bilan payvandlash. bu usulda qalinligi 0.3 – 3 mm gacha bōlgan pōlat, alyuminiy va mis qotishmalaridan germetik birikmalar, jumladan, rezervuarlar, baklar tayyorlanadi. bunda elektrodlar ōrniga …

4 / 17

. portlamasligi uchun ballon ichiga asetonga tōyingan g’ovakli massa (kōmir) solingan bōladi. sac2+ 2h20  ca(oh)2 + s2n2. 1 kg kalsiy karbididan 230-300 litr atsetilen gazi olinadi. kalsiy karbiddan asetilen olish uchun mahsus apparatlar - asetilen generatorlardan foydalaniladi. kislorod havo rangiga bōyalgan hajmi 40 litr, bosimi 15 mpa maxsus kislorod ballonlarda saqlanadi. kislorod havoni 20 mpa bosimda suyultirish natijasida olinadi. –2000c temperaturada havo suyuq holga ōtadi. keyin temperatura kōtarila boshlaydi, –1960c havodan azot bug’lanib ketadi, qolgan kislorod –1830c da bug’lanadi. payvandlash gorelkalarda yonuvchi gaz bilan kislorodni kerakli mikdorda aralashtirib zarur quvvatli alanga hosil bōladi. kislorod katta bosim bilan injektordan ōtadi va asetilenni aralashtirish kameraga sōrib oladi. gorelkaning uchiga har xil rusumli uchliklar ōrnatiladi. ular payvandlanadigan metall qalinligiga qarab tanlanadi. payvand gorelkaga beriladigan bosimni pasaytirish va shu bosimni saqlash uchun ballonlar ustiga reduktorlar ōrnatiladi. ular kislorod ballondagi 15 mpa bosimini 0,1-0,5 mpa gacha, asetilen ballondagi 1,6 mpa bosimini 0,01-0,15 mpa gacha …

5 / 17

an-348a, 3-5 mm li markasi sv-08a payvand simi. elektr yoy flyus qatlami ostida yopiq bo’shliqda yonadi. ustidan yoy erigan shlak qatlami bilan, tagidan payvand vanna bilan chegaralanadi. payvandlash jarayonida bo’shliqda bosim ortadi va vaqti-vaqti bilan gazlar tashqariga chiqib turadi. metallarni himoyalovchi gazlar muhitida payvandlash himoyalovchi gazlar muhiti sifatida inert (argon, geliy) hamda aktiv gazlar (karbonat angidrid gazi) ishlatiladi. bunda iloji boricha chok sifati va yuqori ish unumini ta’minlovchi avtomatik va yarim avtomatick usullar qo’llaniladi. chokbop simni markalari: sv-08g2s; sv-12gs; sv-08gsmt bu usulni afzalliklari metall oksidlanishda yaxshi himoyalangan; har xil fazoviy holatlarda payvandlash mumkin; argon gazi ishlatilganda chok ustida shlak qatlami paydo bolmaydi; payvand chokning shakllanishini kuzatish va rostlash mumkin ; elektr yoy bilan payvandlashga qaraganda ish unumi ancha yuqori; karbonat angidrid gazi ishlatilganda usul nisbatan arzon. bu usul samolyot qismlarini, quvurlarni, qiyin eriydigan metallarni (titan va niobiy kabi) va rangli metallarni (alyuminiy, mis kabi) payvandlashda qo’llaniladi. qalin metallarni elektroshlak usulida …

Ko'proq o'qimoqchimisiz?

Barcha 17 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"metallarni payvandash asoslari" haqida

slayd 1 11 ma'ruza. metallarni payvandash asoslari. payvandlash turlari §1. payvandlash va elektr yoy haqida tushuncha. §2. payvandlashda qo’llaniladigan elektr tok manbalari. §3. elektrodlar haqida tushuncha. §4. metallarni plastik (bosim yordamida) payvandlash §5. gaz alangasida payvandlash §1. payvandlash va elektr yoy haqida tushuncha. detallarning payvandlanadigan joylarni, yumshaguncha yoki eriguncha qizdirib, ularni ajralmaydigan qilib biriktirish payvandlash deb ataladi. payvandlash paytidagi metallning holatiga kōra payvandlash 2-ta asosiy guruhga bōlinadi: eritib payvandlash va plastik payvandlash. eritib payvandlashda payvandlanadigan joylarda elektrod yoki qoshimcha metall eritiladi, u yerda payvand vanna paydo bōladi va u qotgandan keyin yaxlit birikma hosil bōladi. plastik pa...

Bu fayl PPT formatida 17 sahifadan iborat (969,0 KB). "metallarni payvandash asoslari"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.

Teglar: metallarni payvandash asoslari PPT 17 sahifa Bepul yuklash Telegram
