1 / 17

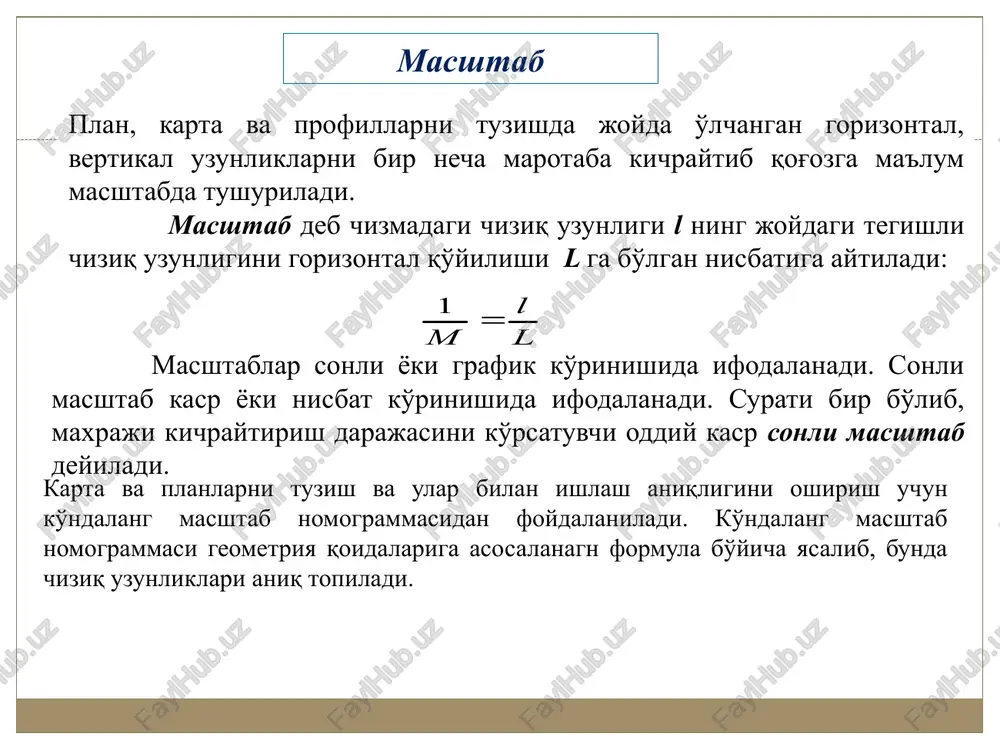

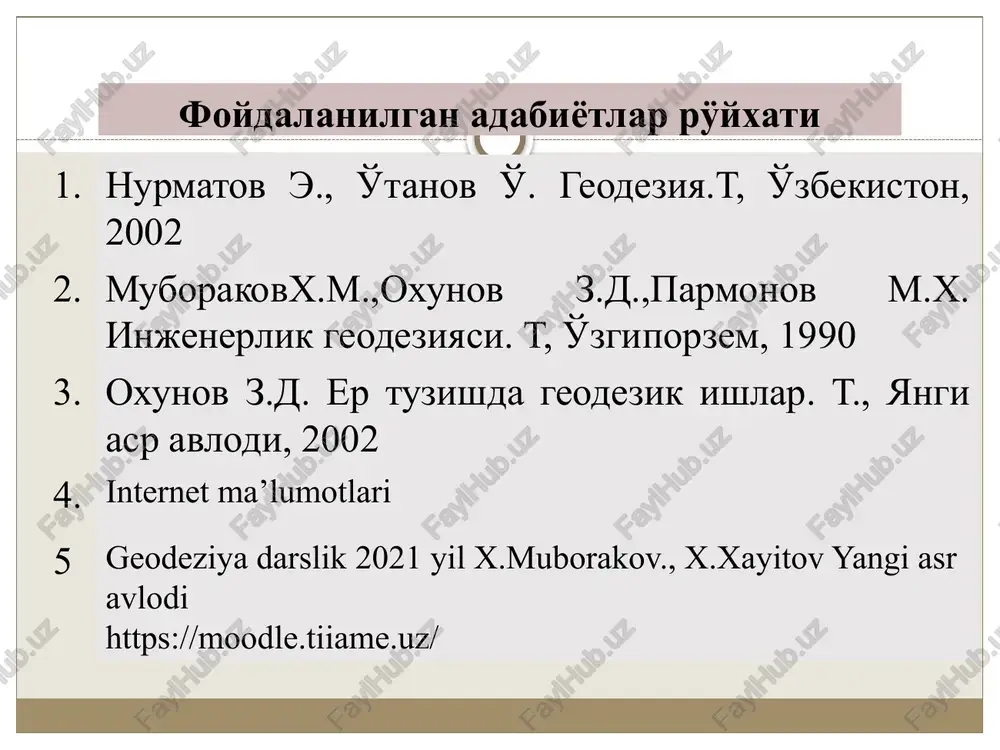

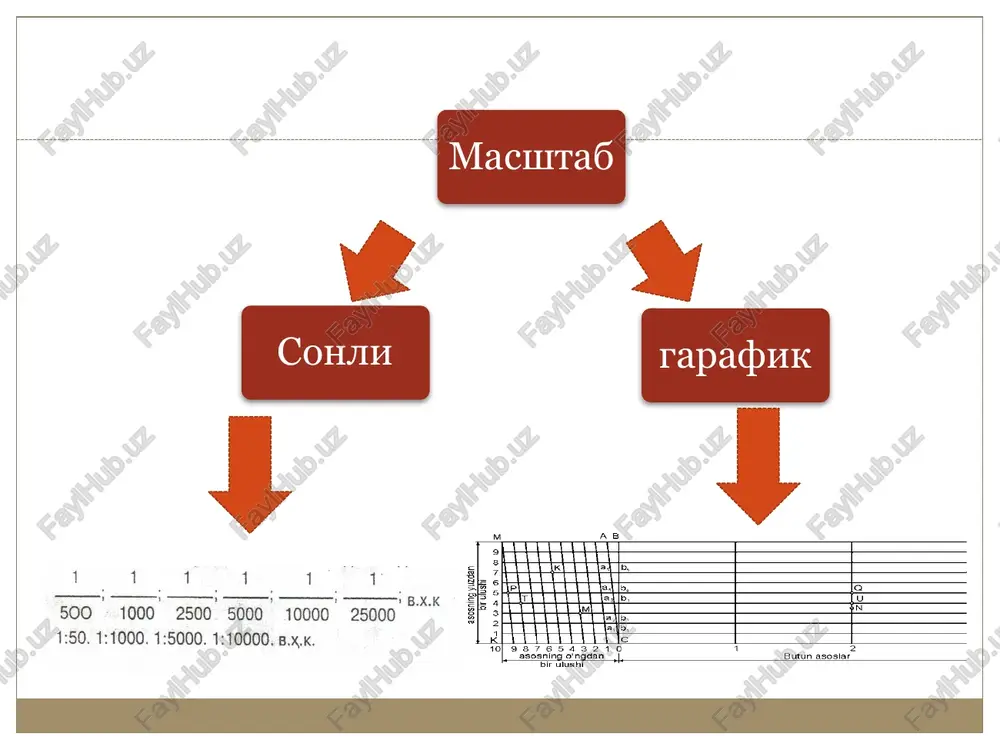

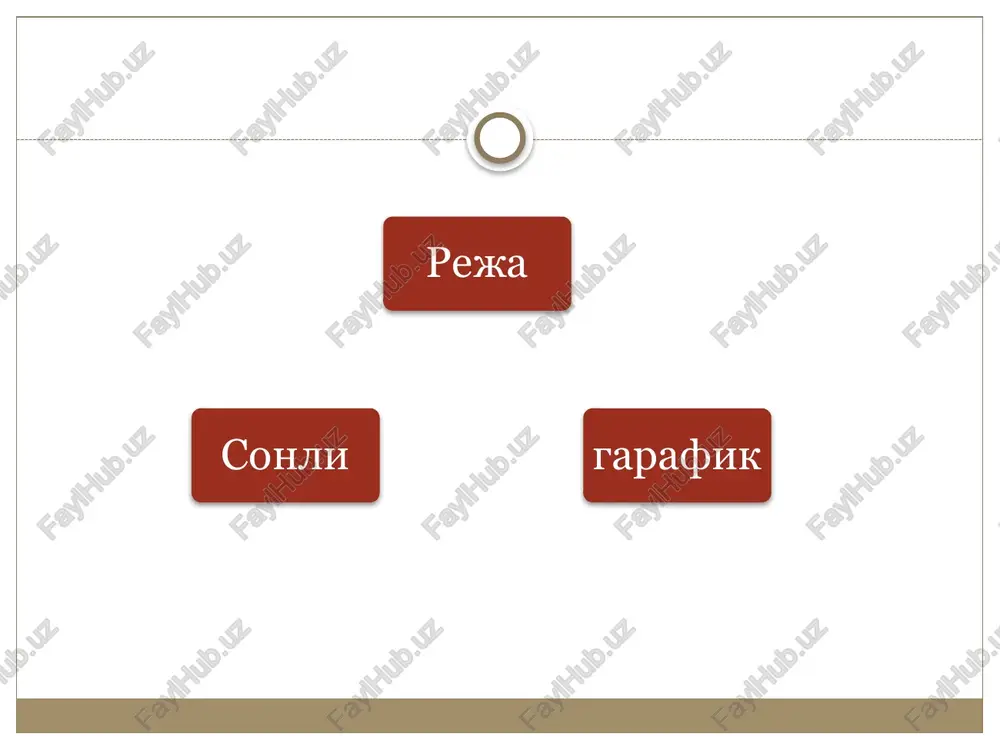

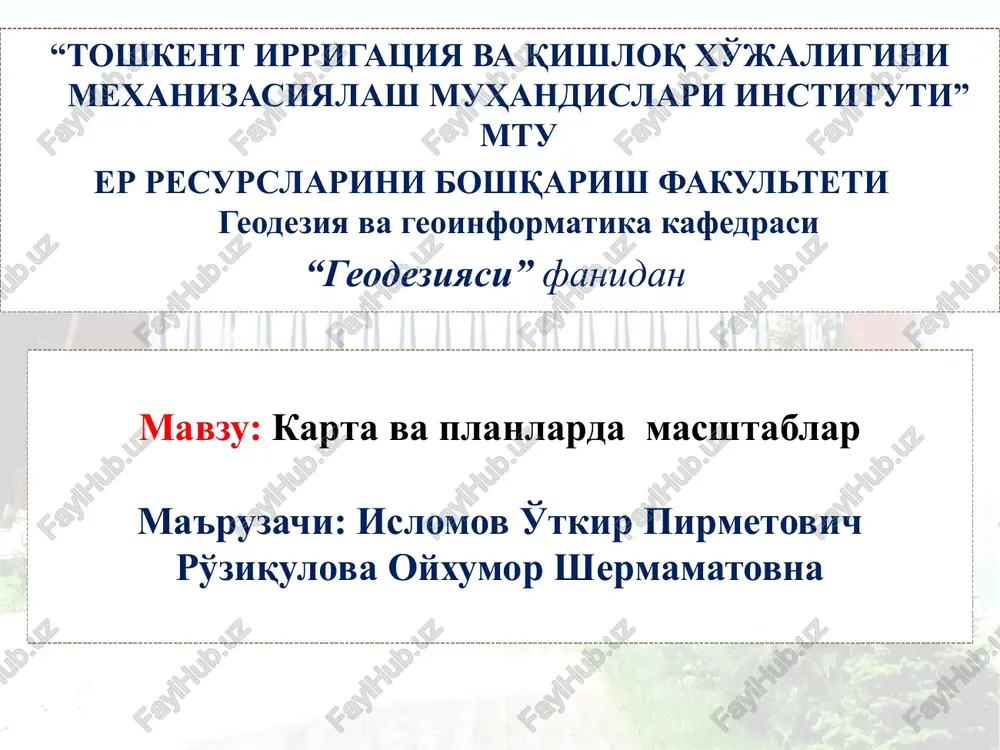

“toshkent irrigatsiya va qishloq xo'jaligini mexanizasiyalash muhandislari instituti” mtu er resurslarini boshqarish fakulteti geodeziya va geoinformatika kafedrasi “geodeziyasi” fanidan mavzu: karta va planlarda masshtablar ma'ruzachi: islomov o'tkir pirmetovich ro'ziqulova oyxumor shermamatovna reja garafik sonli foydalanilgan adabiyotlar rÿyxati 1. nurmatov e., o'tanov o'. geodeziya.t, o'zbekiston, 2002 2. muborakovx.m.,oxunov z.d.,parmonov m.x. injenerlik geodeziyasi. t, o'zgiporzem, 1990 3. oxunov z.d. er tuzishda geodezik ishlar. t., yangi asr avlodi, 2002 4. internet ma’lumotlari 5 geodeziya darslik 2021 yil x.muborakov., x.xayitov yangi asr avlodi https://moodle.tiiame.uz/ plan, karta va profillarni tuzishda joyda o'lchangan gorizontal, vertikal uzunliklarni bir necha marotaba kichraytib qog'ozga ma'lum masshtabda tushuriladi. masshtab deb chizmadagi chiziq uzunligi l ning joydagi tegishli chiziq uzunligini gorizontal qo'yilishi l ga bo'lgan nisbatiga aytiladi: masshtablar sonli yoki grafik ko'rinishida ifodalanadi. sonli masshtab kasr yoki nisbat ko'rinishida ifodalanadi. surati bir bo'lib, maxraji kichraytirish darajasini ko'rsatuvchi oddiy kasr sonli masshtab deyiladi. karta va planlarni tuzish va ular bilan ishlash aniqligini …

2 / 17

i. misol: 1:5000 masshtabdagi planda chiziq, uzunligi l=1,65 sm bo'lsa, bunga tugri kelgan joydagi chiziq uzunligi l= 1,65*5000=8250 sm=82,50 m. misol: joydagi chiziq uzunligi l=196m, plan masshtabi 1:2000 bo'lganda chizmadagi kesma uzunligi: l=196:2000=0,098 m=9,8 sm topshiriq: (vazifa) 1:5000, 1:10000,1:25000, 1:50000 masshtablarda plandagi chiziq uzunligi 2,85 sm bo'lsa, joydagi chiziq, uzunligini aniqlang. xuddi shu masshtablarda joydagi chiziq uzunligi 594 m bo'lsa, plandagi chiziq uzunligini aniqlang. chiziqli masshtab. chiziqli masshtabni yasang. berilgan: masshtab 1:5000 asosi 1 sm bulgan chiziq masshtabda 280 m ni kursating. mashg'ulotni bajarish tartibi. oddiy chiziqli masshtab yasash uchun sonli masshtabdan chizikli masshtabga o'tamiz. misolda 1 sm ga 50 m tug'ri keladi. ixtiyoriy (misol uchun 10 sm) uzunlikda tug'ri chiziq kesmasini olamiz.(shakl № 1a) bu kesma chap uchidan boshlab 1 sm dan 10 bo'lakka bo'linadi. bu erda 1 sm - masshtab asosi deyiladi va uni chap tomondagi birinchi asosi - av o'zaro teng bo'lgan 10 ta bo'lakka bo'linadi. bo'laklar …

3 / 17

onli masshtablar berilgan. oddiy chiziqli masshtabda 48 m; 219 m; 570 m belgilang. masshtab buyicha kichik bulaklarni aniq olish uchun ko'ndalang masshtab ishlatiladi. 1:5000 masshtab uchun eng kichik bo'lagi xu=1 m bo'lgan ko'ndalang masshtab yasash kerak bo'lsin. vazifani quyidagi tartibda bajaring: sonli masshtab dan chizikli masshtabga o'tiladi. plandagi 1 sm joydagi 5000 sm=50 m ga to'g'ri keladi. masshtab asosi va=2 sm, joyda 2*50=100 m. ko'ndalang masshtabning eng kichik bo'lagi quyidagicha aniqlanadi: bu erda: . xu - masshtabning eng kichik bulagi (m), (misolimizda xu=1 m) va - masshtab asosi (misolimizda va=100 m.) m – asosidagi bo'laklar soni p - balandlikdagi bo'laklar soni (1 b shaklga karang) ko'ndalang masshtab 100 soni bir - biriga teng yoki yaqin bo'lgan ikki ko'paytuvchiga ajratiladi, ya'ni m*n=100=10*10 (m=10; n=10) biror tug'ri chiziq olinib, uning chap uchidan boshlab ketma- ket ikki (2) sm. ko'yiladi. topilgan nuktapardan masshtab asosiga teng bo'lgan 2-2,5 sm uzunlikda perpendikulyaar chiqariladi, s va …

4 / 17

i 300 soniga, bir uchi esa chap tomondagi to'rtinchi bo'lakka ko'yiladi. o'lchagich o'ng uchini vertikal chiziq bo'ylab, chap uchini og'ma chiziq bo'ylab yuqoriga 9 ta mayda bo'lakka ko'taramiz. xosil bo'lgan masofa joyda o'lchangan 349 m ga tengdir. vazifa: 1:10000; 1:5000 masshtablarda 48 m, 219 m ni ko'ndalang masshtabda yasab ko'rsating. 3. berilgan masshtabda chiziq yasang. vazifa: 1:10000 1:5000; 1:25000 masshtablarda 783 m ni chizikli va kuydalang masshtablardan foydalanib planda chizib ko'rsating. 4. planda chiziq uzunligini aniqlang. vazifa: planlar masshtabi 1:10000, 1:25000, 1:5000 bo'lsa, plandagi 13,8 sm masofa joyda necha metr bulishini hisoblab toping. o'lchash natijalari va olingan ma'lumotlarni qayta ishlash: image3.jpeg image4.wmf oleobject1.bin image5.jpeg image6.png image7.jpeg image8.png image9.jpeg image10.jpeg image11.jpeg image12.png image13.png image14.jpeg image15.jpeg image16.jpeg image17.jpeg image18.jpeg image19.jpeg image20.png 1 l ml = 1 1 1 | ec: oe oo oo | bk 500 1000 2500 5000 10000 25000 1:50. 1:1000. 1:5000. 1:10000. 8.x,k. bir uwlushi alt 9 dz wee …

5 / 17

uyxrazah 3 uyxraraya o¥ara maco@aha 4hzhkih macuitaoqah otiqaraha6 tonam yayh yrarnd whpkya épyamuga 4 ba b nykrazap opacuyaru macoha 44-4 um ¥ra6, tonorpaduk kaptahhur nactkh khcmmya oepharan 4h3hkih macuttaora kviih0 anuknaiimns (3-pacm, a ba 6). 3. 4 hykrlaqah 4 hyktarada oyalah macoahh kyhjalahr macilita0qah doliaranh6 tonmm yay yared wupkya épyamuya 4 ba b nykrazap opacuyaru macopa “44 uu yasa0, maxcyc (kjamananr macmragah) qanelixa épzamnza anukaatimns (4-pacm, a ba 6) 3-pacm. yauarna uapxys épgamuna 4 ba 3 nykranap opacuiarh macoana yartami. by epma tonorpaduk kapta macurra6u 1:25000, macoda 444 =1350? ra reur /docprops/thumbnail.jpeg toe pia ‘mexabiachdtalt my xa thctaph ctuititip aay" ep pecypc-tapheubouikspuu $a001stethe teosenna sa reonepopn ma ragese act teodenuseu” parce
