1 / 17

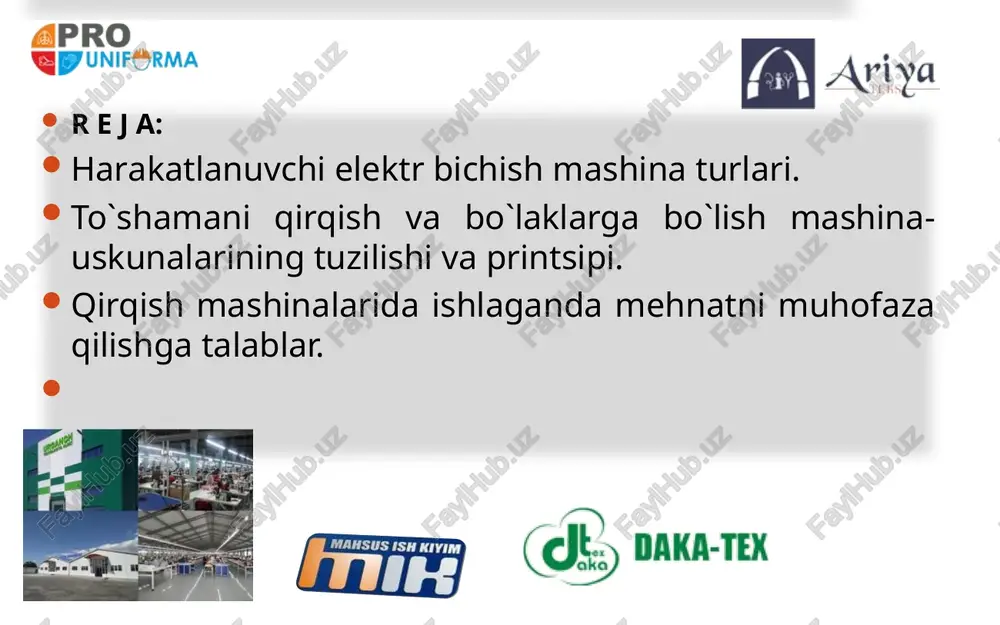

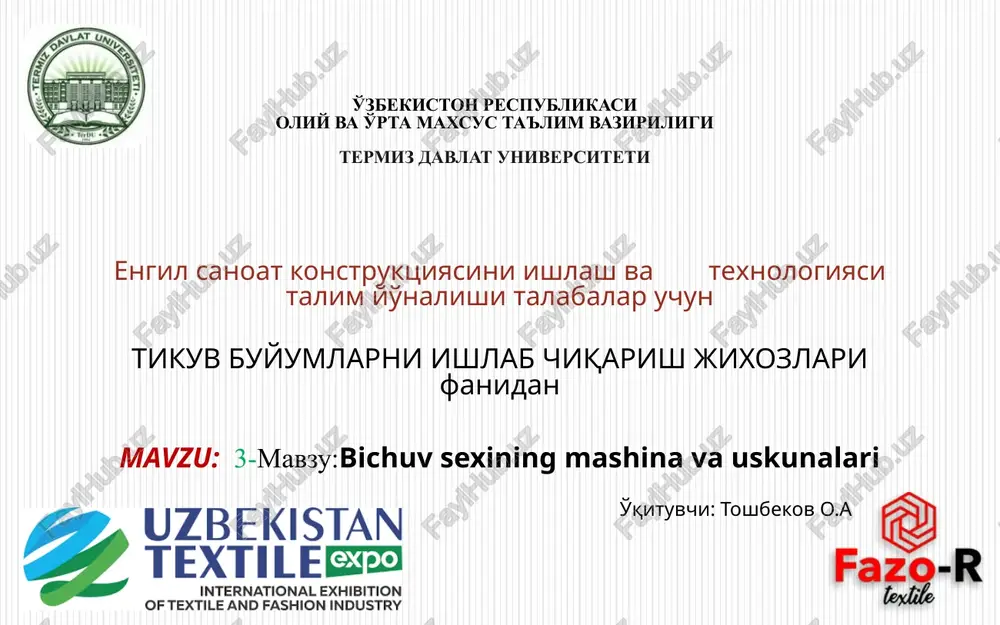

slayd 1 engil sanoat konstruktsiyasini ishlash va texnologiyasi talim yo'nalishi talabalar uchun tikuv buyumlarni ishlab chiqarish jixozlari fanidan mavzu: 3-mavzu:bichuv sexining mashina va uskunalari o'qituvchi: toshbekov o.a o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vaziriligi termiz davlat universiteti 1 r e j a: harakatlanuvchi elektr bichish mashina turlari. to`shamani qirqish va bo`laklarga bo`lish mashina-uskunalarining tuzilishi va printsipi. qirqish mashinalarida ishlaganda mehnatni muhofaza qilishga talablar. 2 bichish sexining asosiy texnologik protsesslari quyidagilardan iborat: gazlamalarni to`shash,to`shama qavatlarning chetini qirqish, to`shamaning ustki qavatini bo`r bilan belgilash, to`shamani bo`laklarga qirqish, detallarni qirqish, bichilgan detallarni komplektlash, bichiq detallarini nomerlash va tikish sexlariga jo`natish. material 700x18000 va 17000x920 mm o`lchamli to`shama stollarga to`shaladi. stol yig`ma stanina 8 dan iborat bo`lib, unga qopqoq 6 mahkamlangan, qopqoq taxta ramadan tayyorlangan bo`lib, uning ustiga yupqa tekstolit yoki bakelit faner va usti epoksid smola bilan qoplangan faner plitalari qoplangan. stol qopqog`i 6 ning yon tomoniga ikkita ruletka 8 mahkamlangan. stolning …

2 / 17

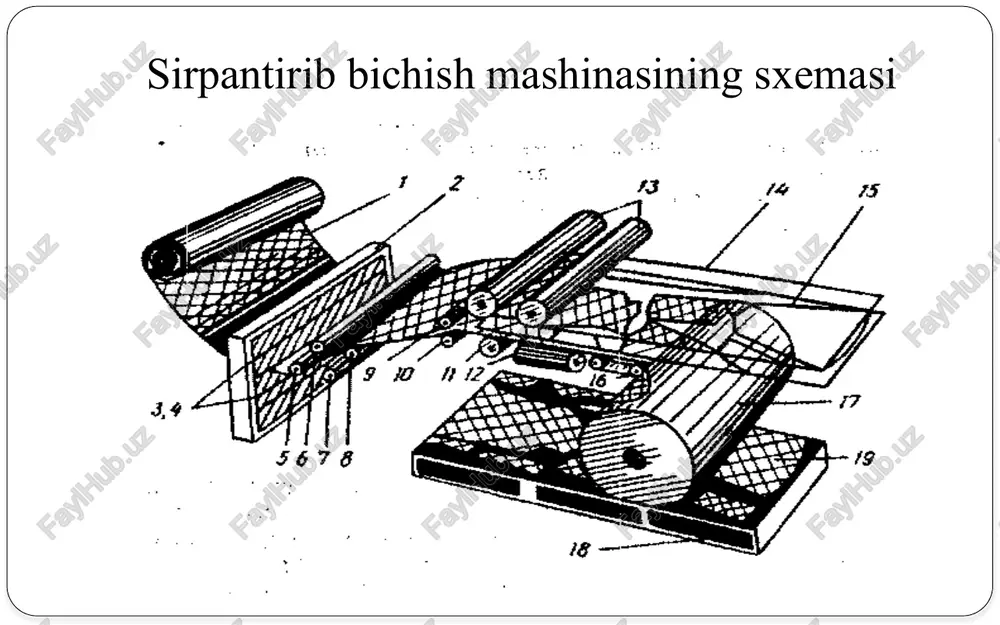

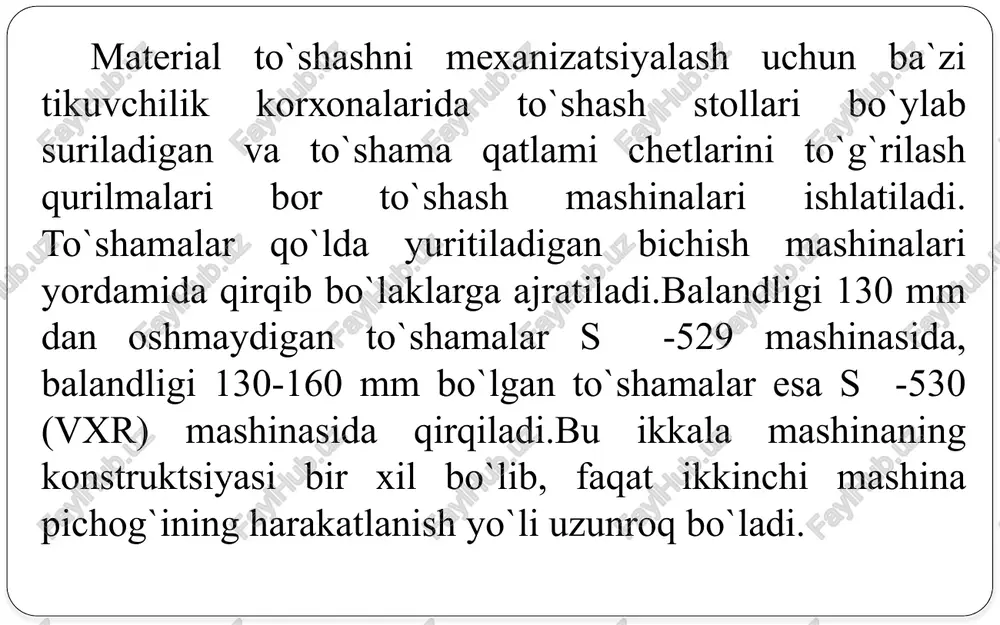

rqiladi.bu ikkala mashinaning konstruktsiyasi bir xil bo`lib, faqat ikkinchi mashina pichog`ining harakatlanish yo`li uzunroq bo`ladi. ikkala valik orasidan o’tkazib bichish sxemasi gazlamalarni elektr uchquni bilan bichish vxr da pichoq tig`i bo`ylab ilgarilanma harakat qilish bilan bir vaqtda aylanib ham turadigan ikkita qayroq tosh vositasida avtomatik charxlanib turadigan pichog`i bor s -529 mashinasining bir necha variantlarini ishlab chiqarish o`zlashtirilgan. kuybishev shahridagi 10-mexanika zavodi balandligi 40 mmgacha bo`lgan yengil materiallar (shoyi, krepdishen, trikotaj) to`shamasini qirqadigan disk pichoqli ezdm-3 elektr bichish mashinasi ishlab chiqaradi. ezdm-3 disk pichoqli ko’chma bichish mashinasi. kuybishev shahridagi 10- mexanika zavodi sintetik tolali materiallar to`shamalarini qirqish uchun ezdm- 4 mashinasini ishlab chiqaradi. bu mashina ezdm-3 mashinasidanaylanma pichoqni charxlash formasi bilan va pichoqni sovitish uchun maxsus sistemasi borligi bilan farq qiladi. bu zavod, shuningdek qalinligi 12 mm gacha bo`lgan buyum detallari qirqimlarini aniqlab qirqish uchun om-3 mashinasini ishlab chiqaradi. om-3 mashinasida diametri 80 mm bo`lgan aylanma diskli pichog`i bor; mashinaning …

3 / 17

a mashinani qo`lda surib yuritiladi. mashinaning platformasi 8 bochkasimon to`rtta rolikda turadi, bu roliklar bichish stoli yuzasidan mashinaning manevrchanligini yaxshilaydi. pichoq 2 ni mashina to`shamadan chiqqandan keyin qayroq tosh yordamida qo`lda charxlanadi. ezm-3 mashinasi charim bichish tsexida bajariluvchi jarayonlar ta'rifi yassi pichoqli ezm-3 elektr bichish mashinasini texnik ta'rifi, tuzilishi, ishlash printsipi va sozlash yo'llari pichoqning xarakat tezligi 0-4 m/s, mashina elektrodvigateli valini aylanishlari soni 2800 ayl/min, pichoqning xarakat yo'li uzunligi 40 mm, kesiladigan to'shamaning balandligi 130 mm gacha, pichoqning o'lchamlari: uzunligi 180 mm, eni 20 mm, qalinligi 0,6 mm, elektrodvigatel quvvati 0,25 kvt. mashinaning o'lchamlari: balandligi 437 mm, eni 185 mm, bo'yi 330 mm, mashinaning ogirligi 15 kg. mashina platformadan, unga maxkamlangan tayanchdan va tayanchga qo'zqalmas joylashtirilgan elektrodvigateldan tashkil topgan. tayanch oldida tepki bo'lib, u elektrodvigatelga nisbatan qo'zgaluvchan maxkamlangan. tepki to'shamani platformaga siqib turish v to'shamani yuqorigi qisimlarini surilib ketishini oldini oladi. platforma ostida to'rtta gildiraklar bo'lib, ular mashinani qo'lda …

4 / 17

$nrapaé guanus mawmnachhmhr mhnmg heck hiimink dinare hhdeerwelte | wood-7 ¢ lox sio rls : oos * ae sssr aes psr j sofpsosxs &8 % ik y 7 os és s25 75-pacm. axkwia pannk opachgah ¥rka3sn6 6mdhut cxemack, \ 22-paca. 33m -3 auck myokim k¥ama guyau maunhacn. 156- paca, cs-529 oxektp sn yr maluhach 157- paca, 330m-3 maumnaacn 158-sacm, 33m-3 mawaitacu la o) ] uyda qoling! /docprops/thumbnail.jpeg ei nvispuaza pea maras ences erseocnemavinn sol merce acs lala lyle ca lil hareye elle 2<onytn yas yo ‘howmudsamdga holunsses$

5 / 17

bichuvsexiningmashinavauskunalari - Page 5
