liteynoe proizvodstvo

DOCX 5 pages 461.9 KB Free download

5 pages

FaylHub.uz

Download via Telegram

Size 461.9 KB

File type DOCX

Pages 5

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 5

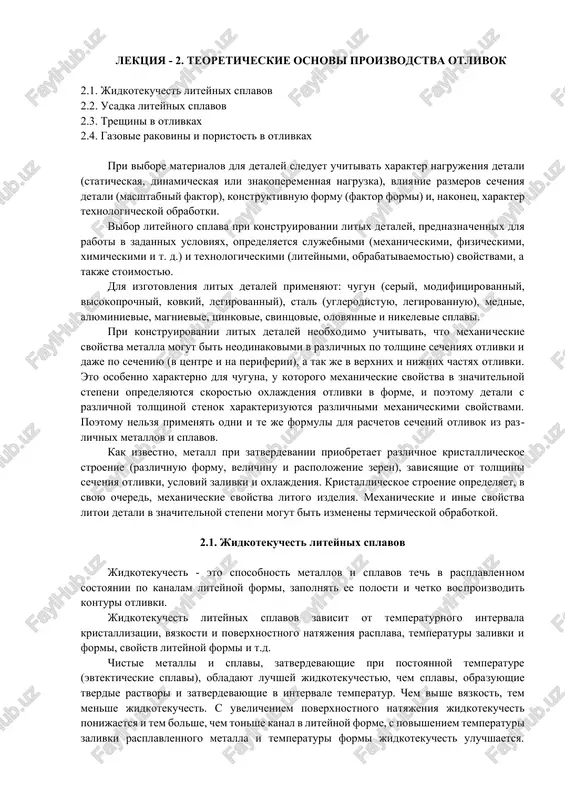

lektsiya - 2. teoreticheskie osnovi proizvodstva otlivok 2.1. jidkotekuchest liteynix splavov 2.2. usadka liteynix splavov 2.3. treshini v otlivkax 2.4. gazovie rakovini i poristost v otlivkax pri vibore materialov dlya detaley sleduet uchitivat xarakter nagrujeniya detali (staticheskaya, dinamicheskaya ili znakoperemennaya nagruzka), vliyanie razmerov secheniya detali (masshtabniy faktor), konstruktivnuyu formu (faktor formi) i, nakonets, xarakter texnologicheskoy obrabotki. vibor liteynogo splava pri konstruirovanii litix detaley, prednaznachennix dlya raboti v zadannix usloviyax, opredelyaetsya slujebnimi (mexanicheskimi, fizicheskimi, ximicheskimi i t. d.) i texnologicheskimi (liteynimi, obrabativaemostyu) svoystvami, a takje stoimostyu. dlya izgotovleniya litix detaley primenyayut: chugun (seriy, modifitsirovanniy, visokoprochniy, kovkiy, legirovanniy), stal (uglerodistuyu, legirovannuyu), mednie, alyuminievie, magnievie, tsinkovie, svintsovie, olovyannie i nikelevie splavi. pri konstruirovanii litix detaley neobxodimo uchitivat, chto mexanicheskie svoystva metalla mogut bit neodinakovimi v razlichnix po tolshine secheniyax otlivki i daje po secheniyu (v tsentre i na periferii), a tak je v verxnix i nijnix chastyax otlivki. eto osobenno xarakterno dlya chuguna, …

2 / 5

t izmeneni termicheskoy obrabotkoy. 2.1. jidkotekuchest liteynix splavov jidkotekuchest - eto sposobnost metallov i splavov tech v rasplavlennom sostoyanii po kanalam liteynoy formi, zapolnyat ee polosti i chetko vosproizvodit konturi otlivki. jidkotekuchest liteynix splavov zavisit ot temperaturnogo intervala kristallizatsii, vyazkosti i poverxnostnogo natyajeniya rasplava, temperaturi zalivki i formi, svoystv liteynoy formi i t.d. chistie metalli i splavi, zatverdevayushie pri postoyannoy temperature (evtekticheskie splavi), obladayut luchshey jidkotekuchestyu, chem splavi, obrazuyushie tverdie rastvori i zatverdevayushie v intervale temperatur. chem vishe vyazkost, tem menshe jidkotekuchest. s uvelicheniem poverxnostnogo natyajeniya jidkotekuchest ponijaetsya i tem bolshe, chem tonshe kanal v liteynoy forme, s povisheniem temperaturi zalivki rasplavlennogo metalla i temperaturi formi jidkotekuchest uluchshaetsya. uvelichenie teploprovodnosti materiala formi snijaet jidkotekuchest. tak, peschanaya forma otvodit teplotu medlennee, i rasplavlenniy metall zapolnyaet ee luchshe, chem metallicheskuyu formu, kotoraya intensivno oxlajdaet rasplav. jidkotekuchest liteynix splavov opredelyayut s pomoshyu razlichnix metodov i texnologicheskix prob (ris. 2.1). ispolzuemie metodi mojno razdelit …

3 / 5

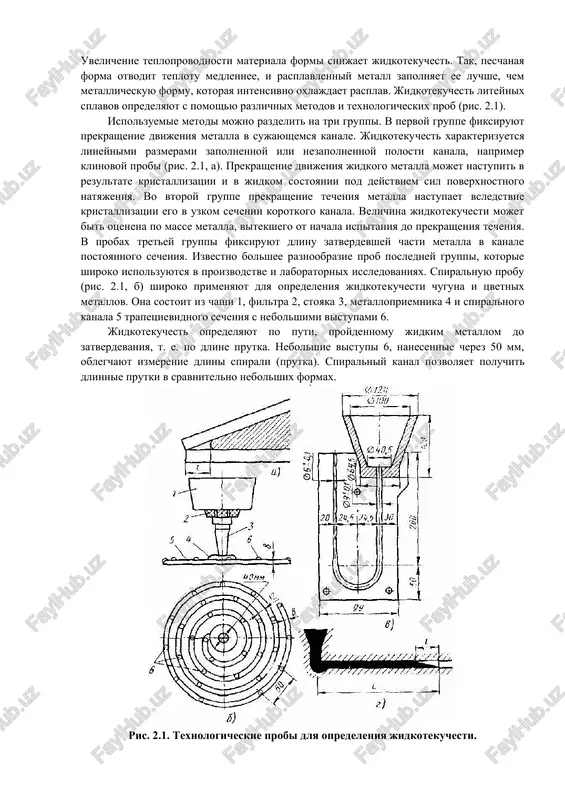

etalla v kanale postoyannogo secheniya. izvestno bolshee raznoobrazie prob posledney gruppi, kotorie shiroko ispolzuyutsya v proizvodstve i laboratornix issledovaniyax. spiralnuyu probu (ris. 2.1, b) shiroko primenyayut dlya opredeleniya jidkotekuchesti chuguna i tsvetnix metallov. ona sostoit iz chashi 1, filtra 2, stoyaka 3, metallopriemnika 4 i spiralnogo kanala 5 trapetsievidnogo secheniya s nebolshimi vistupami 6. jidkotekuchest opredelyayut po puti, proydennomu jidkim metallom do zatverdevaniya, t. e. po dline prutka. nebolshie vistupi 6, nanesennie cherez 50 mm, oblegchayut izmerenie dlini spirali (prutka). spiralniy kanal pozvolyaet poluchit dlinnie prutki v sravnitelno nebolshix formax. ris. 2.1. texnologicheskie probi dlya opredeleniya jidkotekuchesti. probu, privedennuyu na ris. 2.1, vipolnyayut v metallicheskoy forme i ispolzuyut glavnim obrazom dlya mnogokratnogo opredeleniya jidkotekuchesti stali na rabochey ploshadke staleplavilnoy pechi. probu v vide prutka (ris. 2.1, g) takje chasto ispolzuyut dlya otsenki jidkotekuchesti stali. na nekotoroy chasti v kontse probi sechenie zatverdevshego metalla okazivaetsya sujennim na dline /. dlinu l …

4 / 5

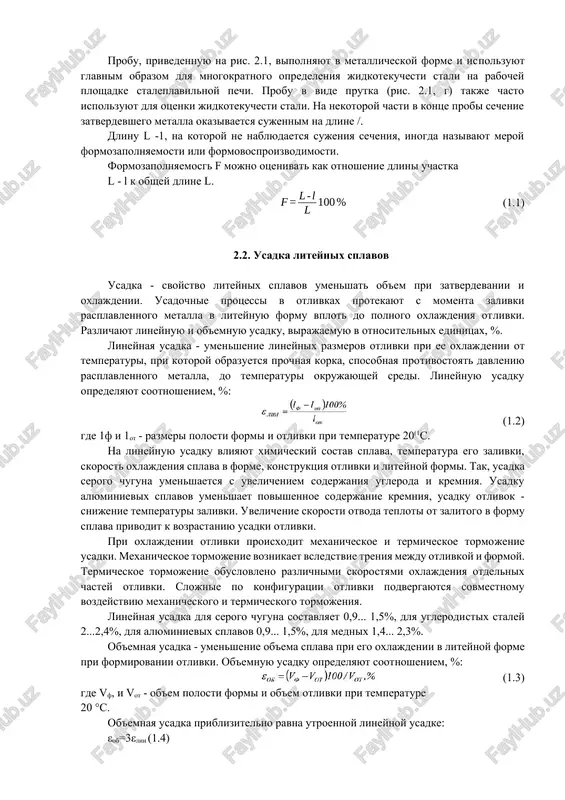

.2) gde 1f i 1ot - razmeri polosti formi i otlivki pri temperature 20(1s. na lineynuyu usadku vliyayut ximicheskiy sostav splava, temperatura ego zalivki, skorost oxlajdeniya splava v forme, konstruktsiya otlivki i liteynoy formi. tak, usadka serogo chuguna umenshaetsya s uvelicheniem soderjaniya ugleroda i kremniya. usadku alyuminievix splavov umenshaet povishennoe soderjanie kremniya, usadku otlivok - snijenie temperaturi zalivki. uvelichenie skorosti otvoda teploti ot zalitogo v formu splava privodit k vozrastaniyu usadki otlivki. pri oxlajdenii otlivki proisxodit mexanicheskoe i termicheskoe tormojenie usadki. mexanicheskoe tormojenie voznikaet vsledstvie treniya mejdu otlivkoy i formoy. termicheskoe tormojenie obuslovleno razlichnimi skorostyami oxlajdeniya otdelnix chastey otlivki. slojnie po konfiguratsii otlivki podvergayutsya sovmestnomu vozdeystviyu mexanicheskogo i termicheskogo tormojeniya. lineynaya usadka dlya serogo chuguna sostavlyaet 0,9... 1,5%, dlya uglerodistix staley 2...2,4%, dlya alyuminievix splavov 0,9... 1,5%, dlya mednix 1,4... 2,3%. ob'emnaya usadka - umenshenie ob'ema splava pri ego oxlajdenii v liteynoy forme pri formirovanii otlivki. ob'emnuyu usadku opredelyayut sootnosheniem, …

5 / 5

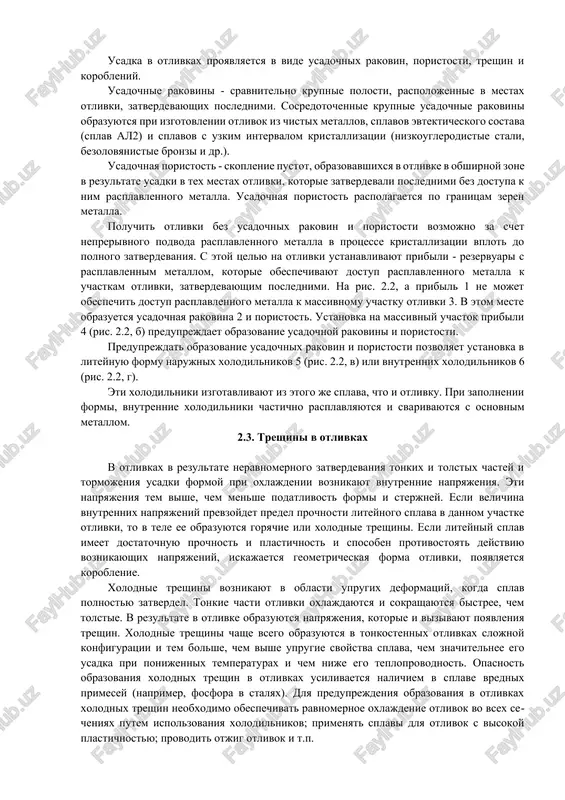

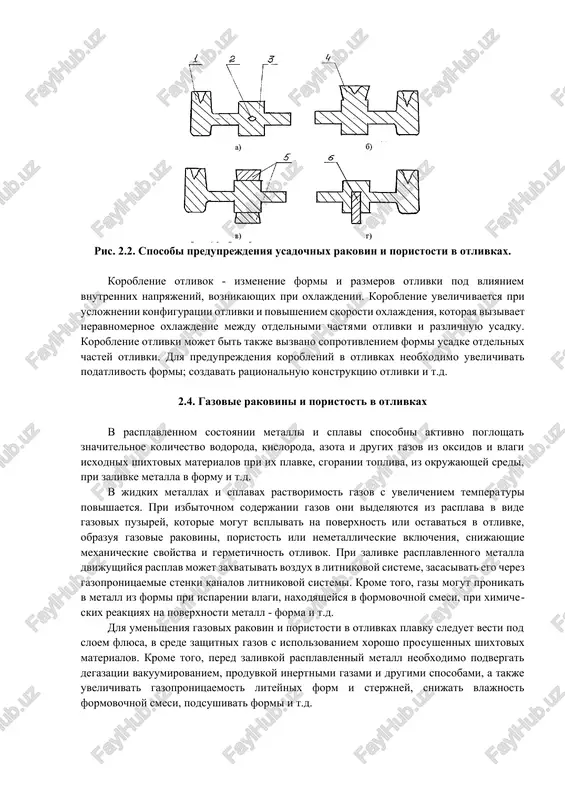

ednimi bez dostupa k nim rasplavlennogo metalla. usadochnaya poristost raspolagaetsya po granitsam zeren metalla. poluchit otlivki bez usadochnix rakovin i poristosti vozmojno za schet neprerivnogo podvoda rasplavlennogo metalla v protsesse kristallizatsii vplot do polnogo zatverdevaniya. s etoy tselyu na otlivki ustanavlivayut pribili - rezervuari s rasplavlennim metallom, kotorie obespechivayut dostup rasplavlennogo metalla k uchastkam otlivki, zatverdevayushim poslednimi. na ris. 2.2, a pribil 1 ne mojet obespechit dostup rasplavlennogo metalla k massivnomu uchastku otlivki 3. v etom meste obrazuetsya usadochnaya rakovina 2 i poristost. ustanovka na massivniy uchastok pribili 4 (ris. 2.2, b) preduprejdaet obrazovanie usadochnoy rakovini i poristosti. preduprejdat obrazovanie usadochnix rakovin i poristosti pozvolyaet ustanovka v liteynuyu formu narujnix xolodilnikov 5 (ris. 2.2, v) ili vnutrennix xolodilnikov 6 (ris. 2.2, g). eti xolodilniki izgotavlivayut iz etogo je splava, chto i otlivku. pri zapolnenii formi, vnutrennie xolodilniki chastichno rasplavlyayutsya i svarivayutsya s osnovnim metallom. 2.3. treshini v otlivkax v otlivkax …

Want to read more?

Download all 5 pages for free via Telegram.

Download full file

About "liteynoe proizvodstvo"

lektsiya - 2. teoreticheskie osnovi proizvodstva otlivok 2.1. jidkotekuchest liteynix splavov 2.2. usadka liteynix splavov 2.3. treshini v otlivkax 2.4. gazovie rakovini i poristost v otlivkax pri vibore materialov dlya detaley sleduet uchitivat xarakter nagrujeniya detali (staticheskaya, dinamicheskaya ili znakoperemennaya nagruzka), vliyanie razmerov secheniya detali (masshtabniy faktor), konstruktivnuyu formu (faktor formi) i, nakonets, xarakter texnologicheskoy obrabotki. vibor liteynogo splava pri konstruirovanii litix detaley, prednaznachennix dlya raboti v zadannix usloviyax, opredelyaetsya slujebnimi (mexanicheskimi, fizicheskimi, ximicheskimi i t. d.) i texnologicheskimi (liteynimi, obrabativaemostyu) svoystvami, a takje stoimostyu. dlya izgotovleniya litix detaley primenyayut: ch...

This file contains 5 pages in DOCX format (461.9 KB). To download "liteynoe proizvodstvo", click the Telegram button on the left.

Tags: liteynoe proizvodstvo DOCX 5 pages Free download Telegram
