1 / 6

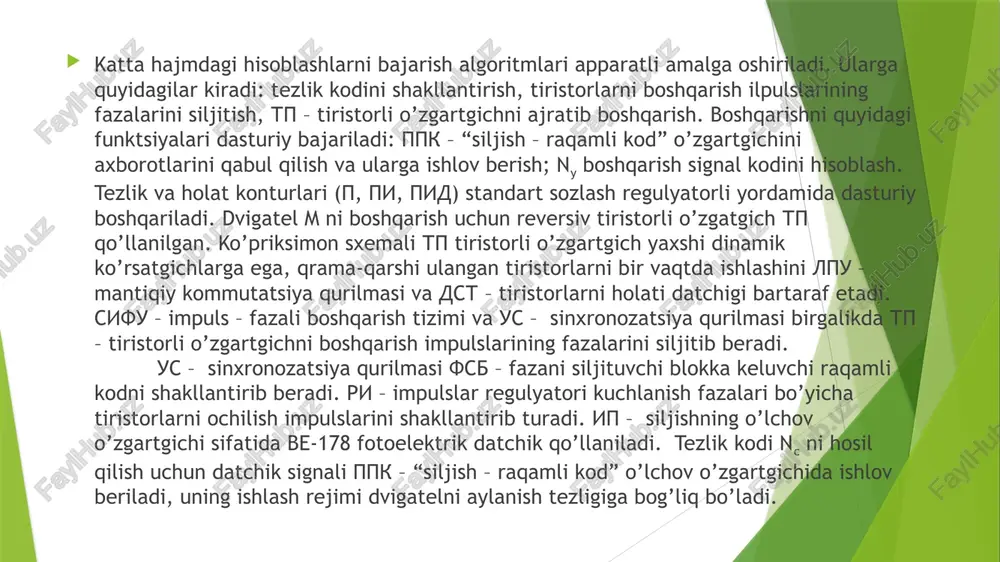

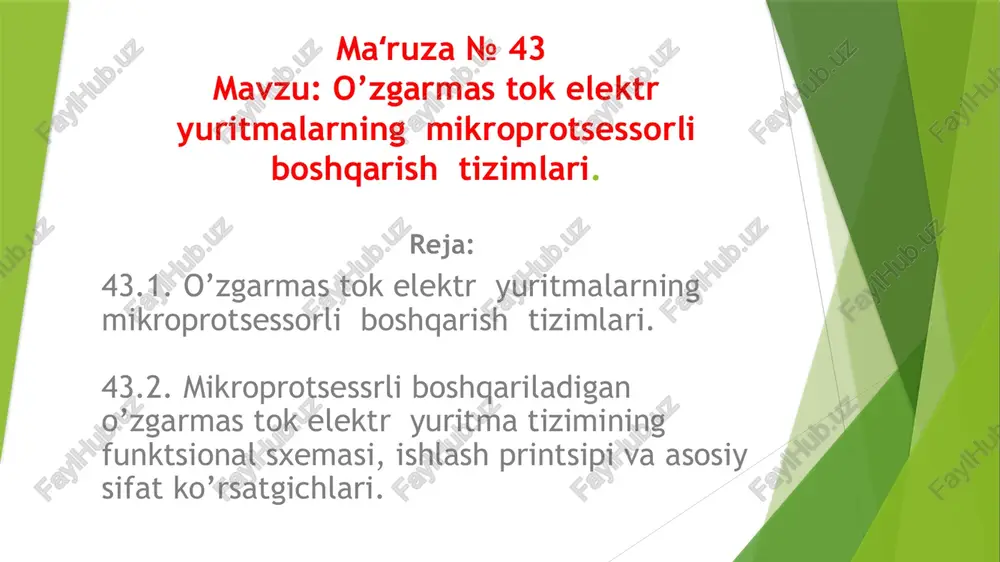

maʻruza № 43 mavzu: o’zgarmas tok elektr yuritmalarning mikroprotsessorli boshqarish tizimlari. maʻruza № 43 mavzu: o’zgarmas tok elektr yuritmalarning mikroprotsessorli boshqarish tizimlari. reja: 43.1. o’zgarmas tok elektr yuritmalarning mikroprotsessorli boshqarish tizimlari. 43.2. mikroprotsessrli boshqariladigan o’zgarmas tok elektr yuritma tizimining funktsional sxemasi, ishlash printsipi va asosiy sifat ko’rsatgichlari. katta hajmdagi hisoblashlarni bajarish algoritmlari apparatli amalga oshiriladi. ularga quyidagilar kiradi: tezlik kodini shakllantirish, tiristorlarni boshqarish ilpulslarining fazalarini siljitish, tp – tiristorli o’zgartgichni ajratib boshqarish. boshqarishni quyidagi funktsiyalari dasturiy bajariladi: ppk – “siljish – raqamli kod” o’zgartgichini axborotlarini qabul qilish va ularga ishlov berish; nu boshqarish signal kodini hisoblash. tezlik va holat konturlari (p, pi, pid) standart sozlash regulyatorli yordamida dasturiy boshqariladi. dvigatel m ni boshqarish uchun reversiv tiristorli o’zgatgich tp qo’llanilgan. ko’priksimon sxemali tp tiristorli o’zgartgich yaxshi dinamik ko’rsatgichlarga ega, qrama-qarshi ulangan tiristorlarni bir vaqtda ishlashini lpu – mantiqiy kommutatsiya qurilmasi va dst – tiristorlarni holati datchigi bartaraf etadi. sifu – impuls …

2 / 6

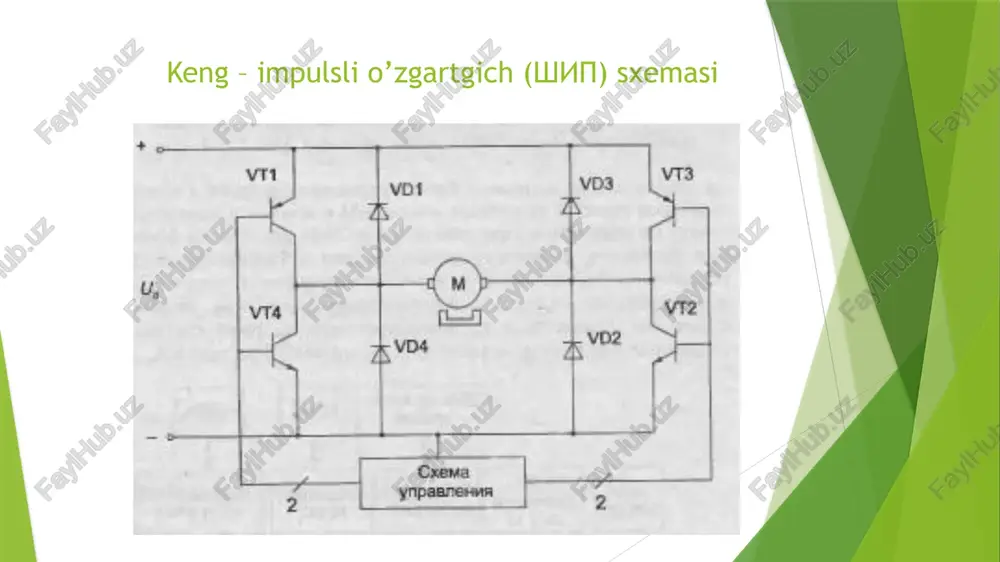

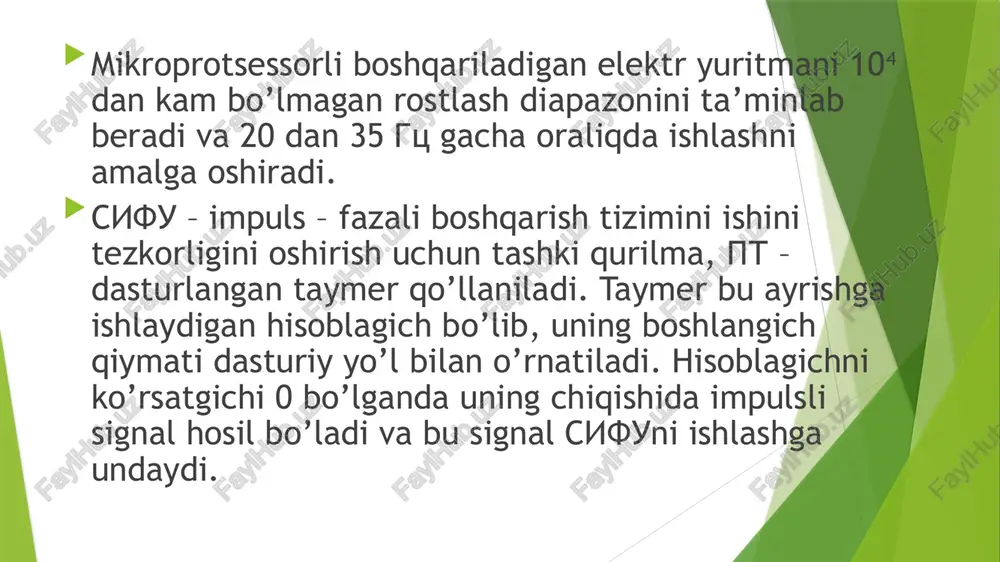

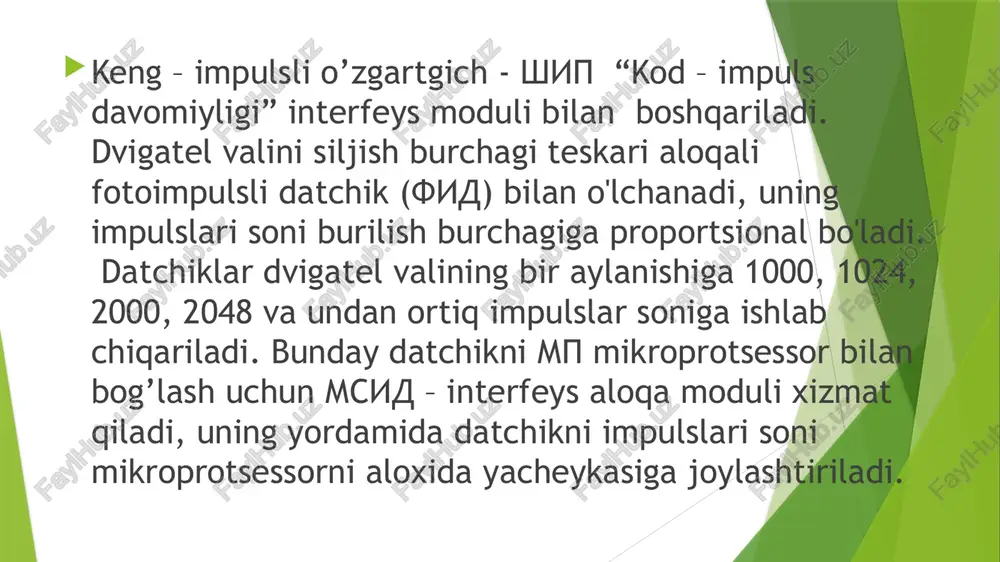

tr yuritmani 104 dan kam bo’lmagan rostlash diapazonini ta’minlab beradi va 20 dan 35 gts gacha oraliqda ishlashni amalga oshiradi. sifu – impuls – fazali boshqarish tizimini ishini tezkorligini oshirish uchun tashki qurilma, pt – dasturlangan taymer qo’llaniladi. taymer bu ayrishga ishlaydigan hisoblagich bo’lib, uning boshlangich qiymati dasturiy yo’l bilan o’rnatiladi. hisoblagichni ko’rsatgichi 0 bo’lganda uning chiqishida impulsli signal hosil bo’ladi va bu signal sifuni ishlashga undaydi. keng – impulsli o’zgartgich (ship) sxemasi keng – impulsli o’zgartgich - ship “kod – impuls davomiyligi” interfeys moduli bilan boshqariladi. dvigatel valini siljish burchagi teskari aloqali fotoimpulsli datchik (fid) bilan o'lchanadi, uning impulslari soni burilish burchagiga proportsional bo'ladi. datchiklar dvigatel valining bir aylanishiga 1000, 1024, 2000, 2048 va undan ortiq impulslar soniga ishlab chiqariladi. bunday datchikni mp mikroprotsessor bilan bog’lash uchun msid – interfeys aloqa moduli xizmat qiladi, uning yordamida datchikni impulslari soni mikroprotsessorni aloxida yacheykasiga joylashtiriladi. nazorat savollari: elektr yuritmalarning mikroprotsessorli boshqarishni …

3 / 6

o’zgarmasto kelektryuritmalarning mikroprotsessorli boshqarish tizimlari - Page 3

4 / 6

o’zgarmasto kelektryuritmalarning mikroprotsessorli boshqarish tizimlari - Page 4

5 / 6

o’zgarmasto kelektryuritmalarning mikroprotsessorli boshqarish tizimlari - Page 5
