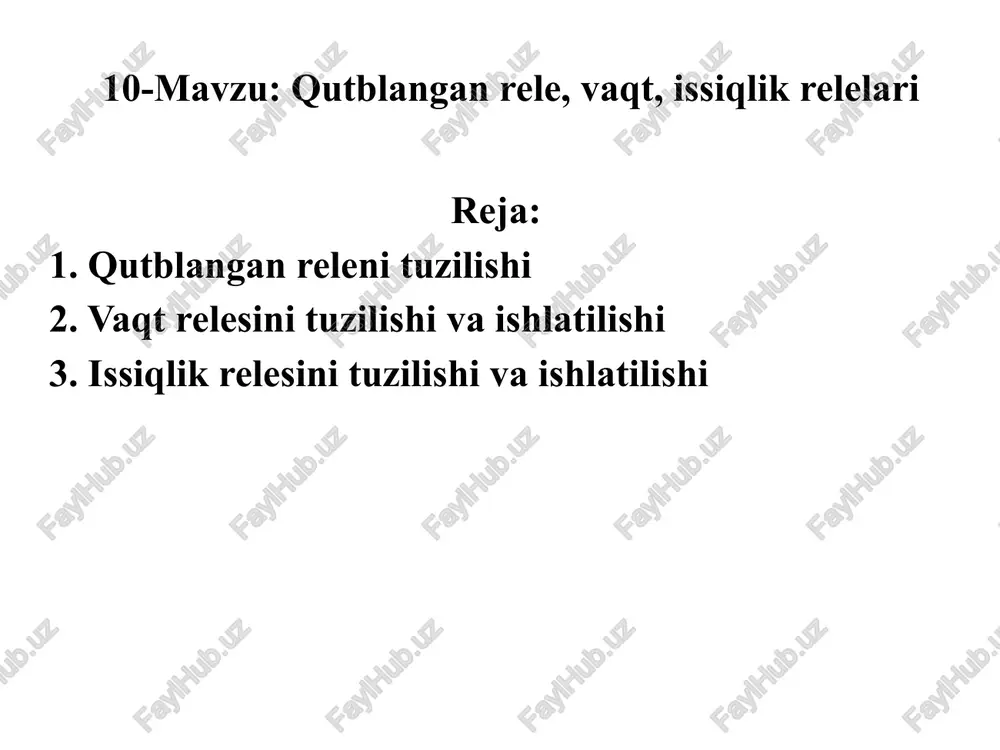

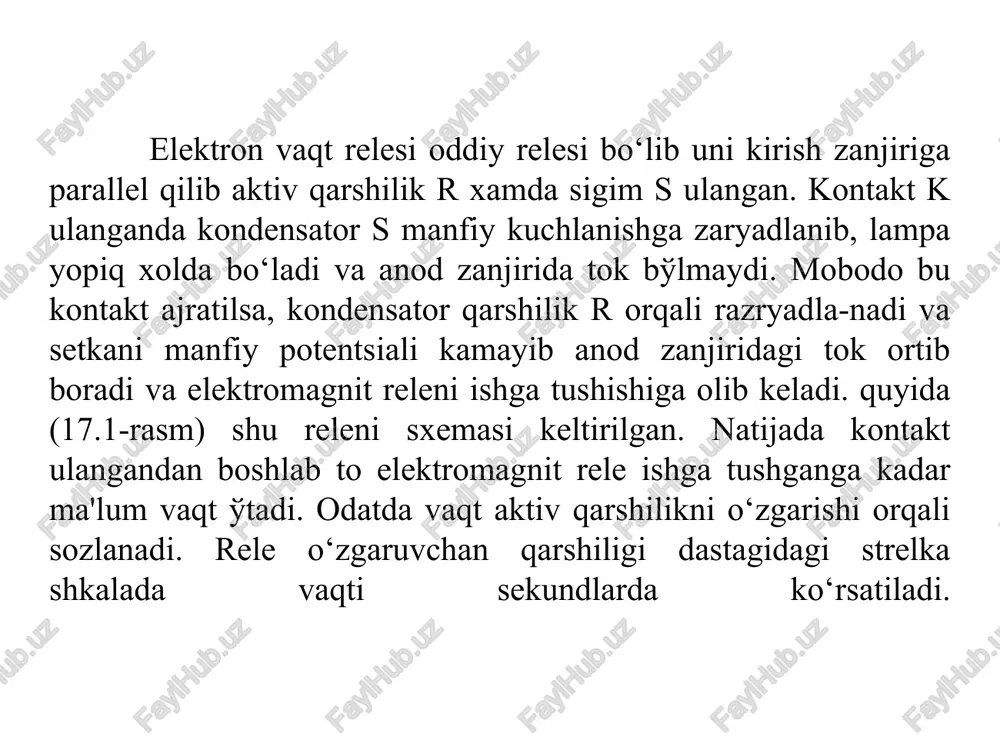

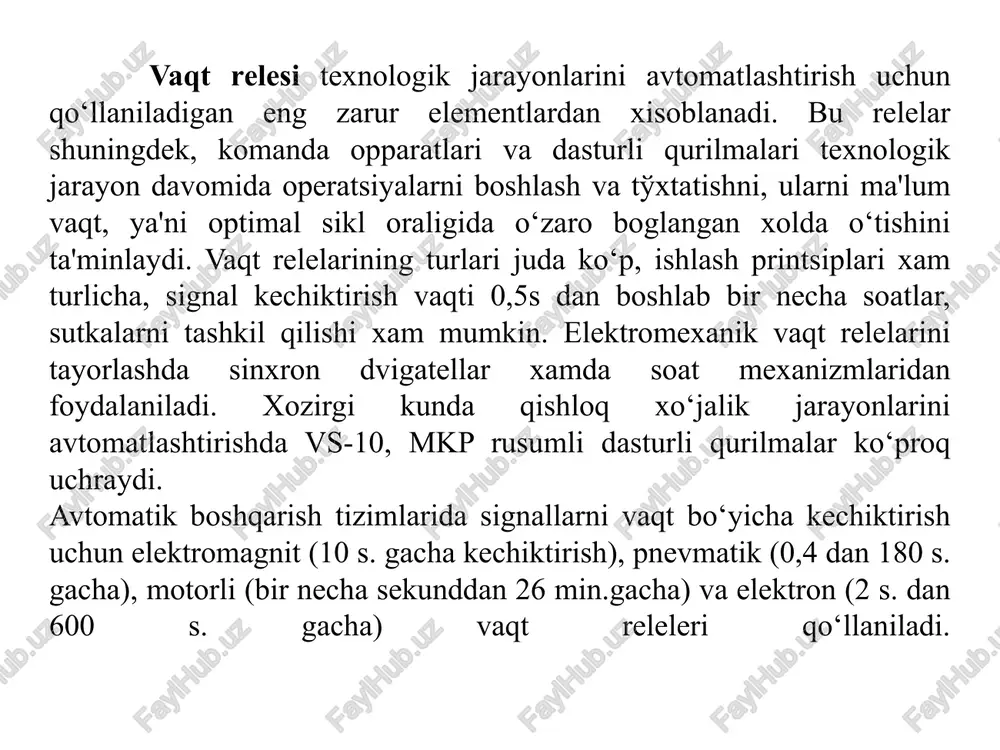

mavzu: tok, kuchlanish, quvvat kuchaytirgichlari. koʻp kaskadli kuchaytirgichlar. magnitli bir va ikki taktli kuchaytirgichlar. elektromashinali kuchaytirgichlar. 10-mavzu: qutblangan rele, vaqt, issiqlik relelari reja: 1. qutblangan releni tuzilishi 2. vaqt relesini tuzilishi va ishlatilishi 3. issiqlik relesini tuzilishi va ishlatilishi vaqt relesi texnologik jarayonlarini avtomatlashtirish uchun qo‘llaniladigan eng zarur elementlardan xisoblanadi. bu relelar shuningdek, komanda opparatlari va dasturli qurilmalari texnologik jarayon davomida operatsiyalarni boshlash va to'xtatishni, ularni ma'lum vaqt, ya'ni optimal sikl oraligida o‘zaro boglangan xolda o‘tishini ta'minlaydi. vaqt relelarining turlari juda ko‘p, ishlash printsiplari xam turlicha, signal kechiktirish vaqti 0,5s dan boshlab bir necha soatlar, sutkalarni tashkil qilishi xam mumkin. elektromexanik vaqt relelarini tayorlashda sinxron dvigatellar xamda soat mexanizmlaridan foydalaniladi. xozirgi kunda qishloq xo‘jalik jarayonlarini avtomatlashtirishda vs-10, mkp rusumli dasturli qurilmalar ko‘proq uchraydi. avtomatik boshqarish tizimlarida signallarni vaqt bo‘yicha kechiktirish uchun elektromagnit (10 s. gacha kechiktirish), pnevmatik (0,4 dan 180 s. gacha), motorli (bir necha sekunddan 26 min.gacha) va elektron …

2 / 12

i. rele o‘zgaruvchan qarshiligi dastagidagi strelka shkalada vaqti sekundlarda ko‘rsatiladi. boshlangich xolatda tranzistor vt yopiq, chunki uni bazasida musbat potentsial mavjud. datchikdan signal berilishi bilanoq uk1 tutashuvchi boshqarish kontakti ulanadi, uk2 ajraluvchi kongtakt esa ochiladi. zanjir bo‘yicha kondeksator zaryadlanishi amalga oshadi: tok manbai plyusi – s – r2 - uk1 – manbaa minusi. kondensatorni zaryadlanishi davomida vt tranzistor bazasidagi manfiy poteentsial xam oshib boradi. uni ma'lum qiymatida tranzistor ochiladi, emitter – kollektor orqali tok o‘tib r rele ulanadi, natijada s kondensator darxol razryadlanadi va vt tranzistor yopiladi. shu tariqa r rele uziladi. qutblangan releda neytral reledan farqli o‘laroq yakorning xarakatlanish yo‘nalishi boshqaruv cho‘lg‘amidagi tok yo‘nalishiga, ya`ni ta`minot manbai qutblarining ishorasiga bog‘lik bo‘ladi. qutblangan relelar katta sezgirlik va tezlik bilan ishlash qobiliyatiga ega. o‘zgaruvchan elektr toki relelari o‘zgarmas tok neytral elektr magnit relelaridan konstruktiv jixatdan shu bilan farq qiladiki, ularda uyurma toklar ta`sirida qizib ketishlarni kamaytirish maqsadida o‘zaklar yaxlit qilib yasalmaydi, …

3 / 12

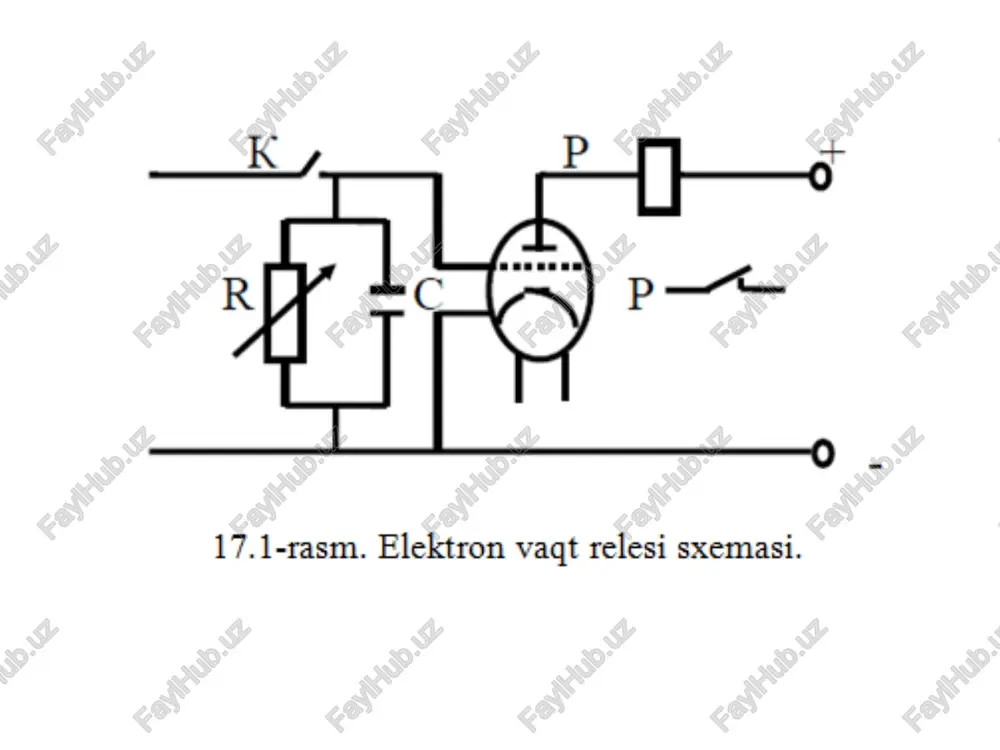

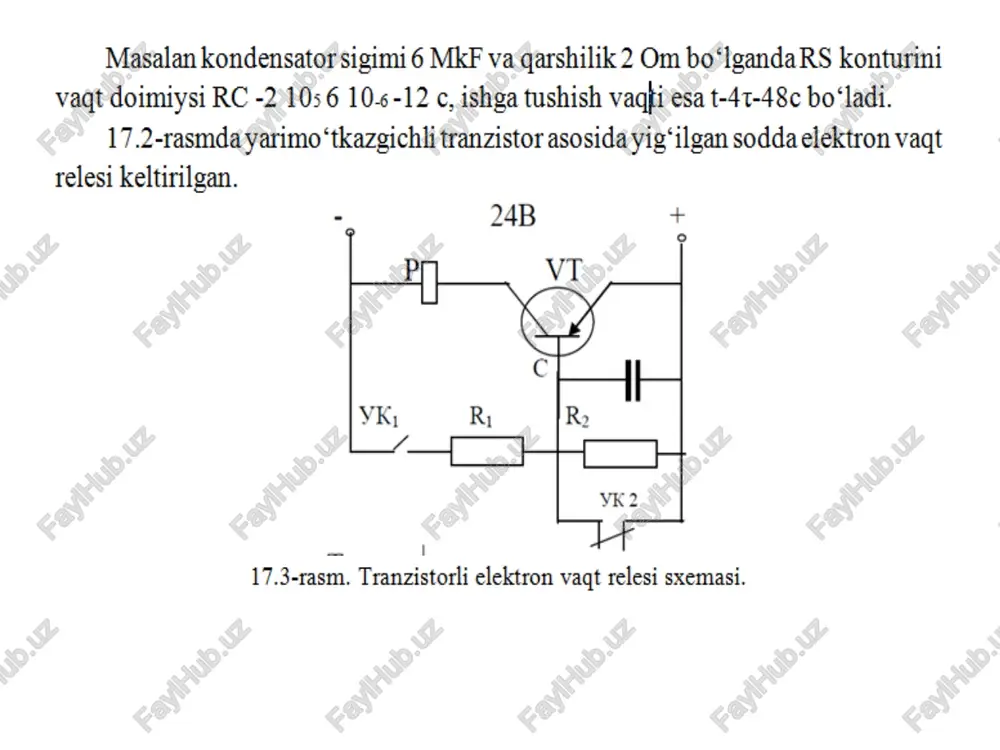

rinib turibdiki, xavo oralig‘i 5 qiymati oshib borishi bilan, elektromagnit tortish kuchi o‘zining minimal (f3min) qiymatigacha kamayadi. relening mexanik tavsifi deb, mexanik kuch (yakor xarakatlanganda unga prujina tomonidan ko‘rsatiladigan qarshilik kuchi) rm bilan xavo oralig‘i s o‘rtasidagi bog‘lanishga, ya`ni fm=f(6) ga aytiladi. nazorat savollari : 1. qutblangan releni tuzilishi qanday? 2. vaqt relesini tuzilishi va ishlatilishini tushuntiring. 3. issiqlik relesini tuzilishi va ishlatilishini tushuntiring. e’tiboringiz uchun raxmat !!! image1.png image2.png image3.png image4.png 17.1-rasm. elektron vaqt relesi sxemasi. masalan kondensator sigimi 6 mkf va garshilik 2 om bo‘lgandars konturini vaqt doimiysi rc -2 1056 10-s-12 c, ishga tushish vagfi esa t-4t-48c bo‘ladi. 17.2-rasmda yarimo ‘tkazgichli tranzistor asosida yig‘ilgan sodda elektron vaqt relesi keltirilgan. - 24b + pp vt c rh yk ri vk2 lf _ ' 17.3-rasm. tranzistorli elektron vaqt relesi sxemasi. ww) ms 2 oo bu erda: lw - xavo oralig‘idagi magnitlovchi kuch; 8 -xavo oralig‘ining ho - xavaoning magnit …
