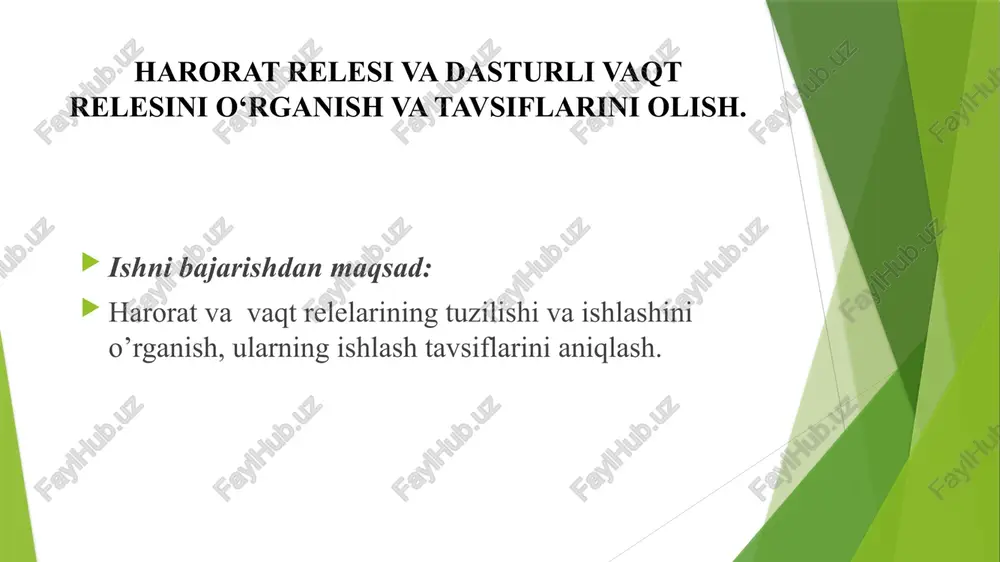

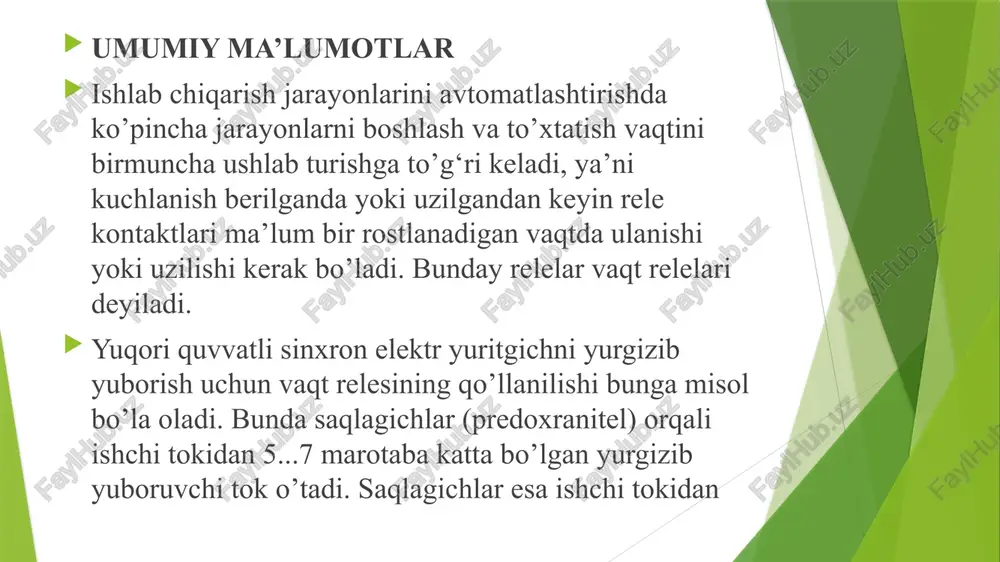

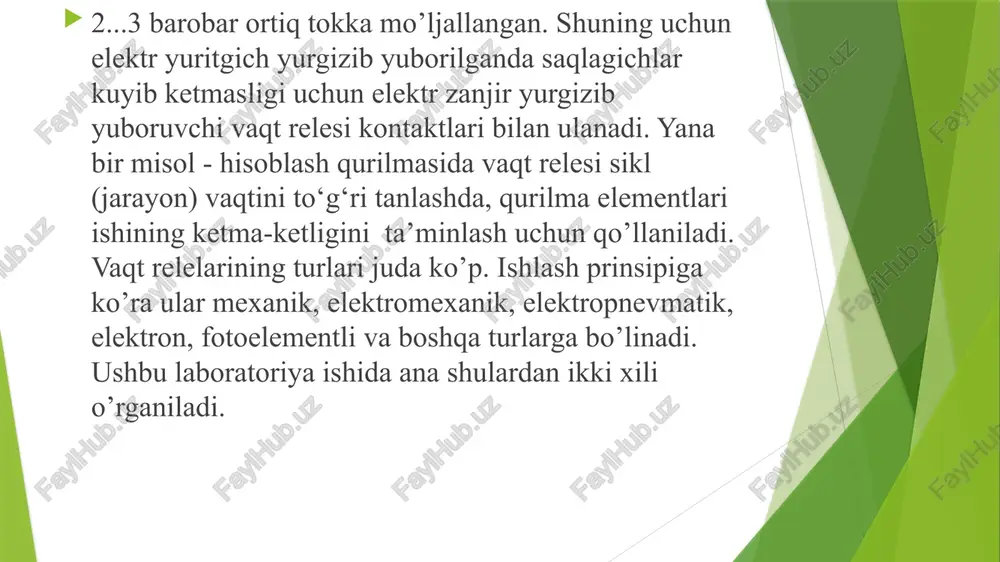

harorat relesi va dasturli vaqt relesini o‘rganish va tavsiflarini olish. harorat relesi va dasturli vaqt relesini o‘rganish va tavsiflarini olish. ishni bajarishdan maqsad: harorat va vaqt relelarining tuzilishi va ishlashini o’rganish, ularning ishlash tavsiflarini aniqlash. umumiy ma’lumotlar ishlab chiqarish jarayonlarini avtomatlashtirishda ko’pincha jarayonlarni boshlash va to’xtatish vaqtini birmuncha ushlab turishga to’g‘ri keladi, ya’ni kuchlanish berilganda yoki uzilgandan keyin rele kontaktlari ma’lum bir rostlanadigan vaqtda ulanishi yoki uzilishi kerak bo’ladi. bunday relelar vaqt relelari deyiladi. yuqori quvvatli sinxron elektr yuritgichni yurgizib yuborish uchun vaqt relesining qo’llanilishi bunga misol bo’la oladi. bunda saqlagichlar (predoxranitel) orqali ishchi tokidan 5...7 marotaba katta bo’lgan yurgizib yuboruvchi tok o’tadi. saqlagichlar esa ishchi tokidan 2...3 barobar ortiq tokka mo’ljallangan. shuning uchun elektr yuritgich yurgizib yuborilganda saqlagichlar kuyib ketmasligi uchun elektr zanjir yurgizib yuboruvchi vaqt relesi kontaktlari bilan ulanadi. yana bir misol - hisoblash qurilmasida vaqt relesi sikl (jarayon) vaqtini to‘g‘ri tanlashda, qurilma elementlari ishining ketma-ketligini ta’minlash uchun …

2 / 14

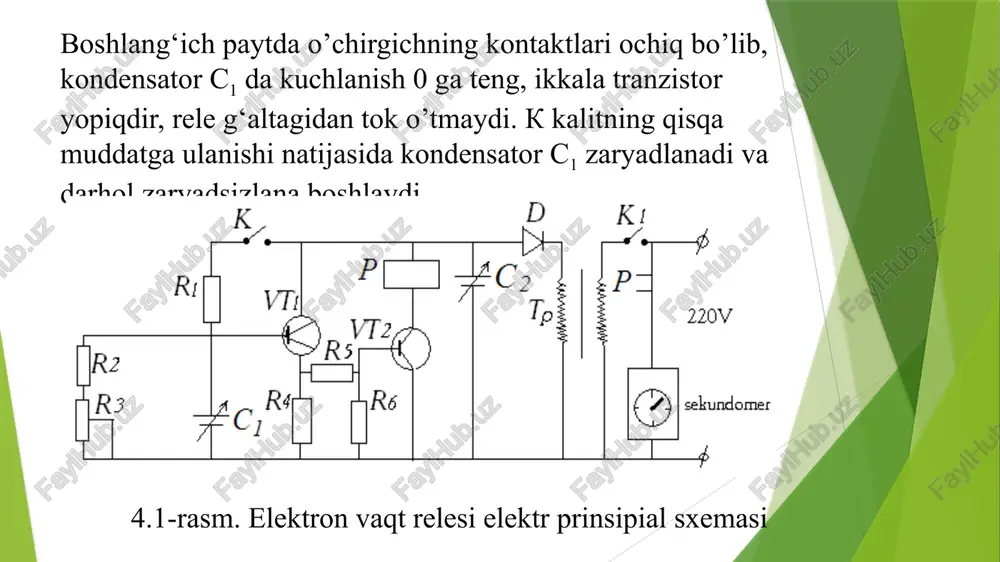

g‘liq bo’ladi. r3 qarshilikni o’zgartirish orqali kerakli ishlab ketish vaqtini qo’yish mumkin. boshlang‘ich paytda o’chirgichning kontaktlari ochiq bo’lib, kondensator c1 da kuchlanish 0 ga teng, ikkala tranzistor yopiqdir, rele g‘altagidan tok o’tmaydi. k kalitning qisqa muddatga ulanishi natijasida kondensator c1 zaryadlanadi va darhol zaryadsizlana boshlaydi. 4.1-rasm. elektron vaqt relesi elektr prinsipial sxemasi rp222-u4 tipli programmali vaqt relesi rp222-u4 tipli vaqt relesi vaqt bo‘yicha to‘xtalib programma asosida ishlovchi qurilmalarni boshqarish (ulash, ajratish) tizimlarida ishlatiladi. vaqt relesi ikki juft bir biridan aloxida-aloxida ishlovchi ulovchi va ajratuvchi kontaktlar tizimiga ega. xar bir juft kontaktlar ulanish va ajralish vaqtida ma'lum bir vaqtga to‘xtalishini ta'minlaydi. vaqt relesi sinxron motor, uning valiga o‘rnatilgan disklardan iborat. disklarda kontakt tizimiga ta'sir etuvchi maxsus qurilma maxkamlangan. disklar tishli uzatish xalqalari tizimi va mufta orqali sinxronmotor valiga ulangan. disklar sekin aylanib turadi va zarur vaqt bo‘yicha to‘xtalishlar hosil qiladi. vaqtni qayd qilishni boshlanishi val bilan diskni ulanishidan boshlanadi. ulanish reduktordagi …

3 / 14

shlov beriladi. 2-chizma. stendning printsipial sxemasi qo‘shib uzgich s1 yordamida sxemaning ishlashi sxemaga kuchlanish manbaiga ulanganda vaqt relesi g‘altagi orqali tok o‘tadi. o‘rnatilgan vaqt o‘tgach programmali vaqt relesi rp1-1 rele tarmogidagi rp1-1 kontaktlarini yopadi. rp1 - o‘zining rp1-1 kontaktlari bilan shartli texnomantiqiy jarayonni ishga tushiradi, bunda l1 - lampa yonadi. o‘rnatilgan vaqt o‘tgach programmali vaqt relesi rp1-2 kontaktlarini yopadi va rp2 - relega kuchlanish ulaydi. rp2 - rele o‘z navbatida rp2 -1 kontaktlari bilan sxemada keyingi tarmoqlarni ishga tushiradi, toki idagi rp1-1 kontaktlarini yopadi rp3 -1 relesi va l3 lampasi yongunicha. xisobot tarkibi: 1. laboratoriya ishi mavzusi, ishning maqsadi 2. qisqacha umumiy tushunchalar 3. tajriba qurilmasining chizmasini keltiring 4. ishni bajarishni tushuntiring nazorat savollari qishloq xo‘jaligida vaqt relesi ishlatiladigan texnomantiqiy jarayonlarga misol keltiring rp222-u4 vaqt relesiga ta'rif bering, ishlashni tushuntiring tajriba-sinov sxemasini ishlashni aytib bering. image1.png image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.emf image8.png ir2 r3 lac, 220v sekundomer bn-s4_tipli relening …

4 / 14

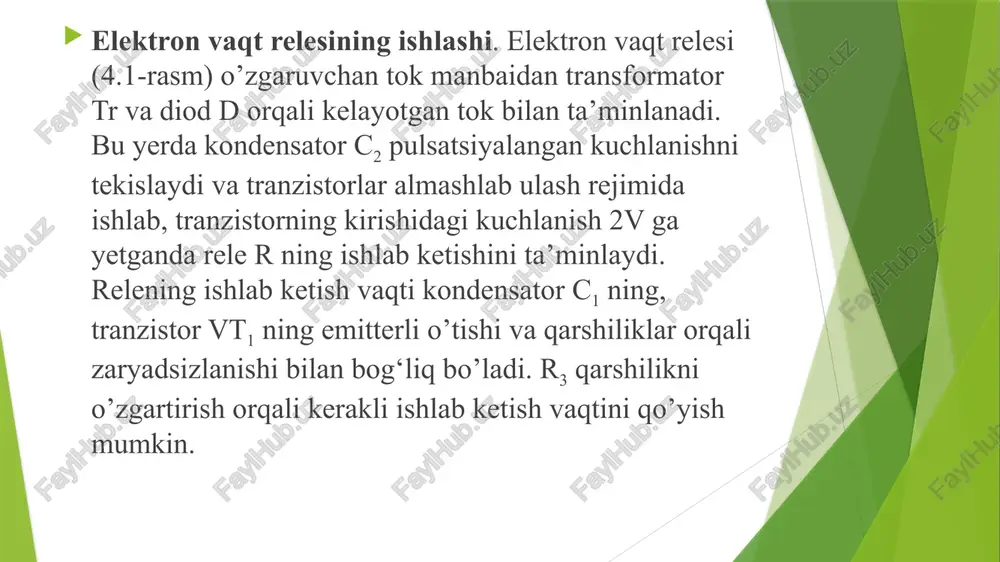

harorat relesi va dasturli vaqt relesini o'rganish va tavsiflarini olish - Page 4

5 / 14

harorat relesi va dasturli vaqt relesini o'rganish va tavsiflarini olish - Page 5
