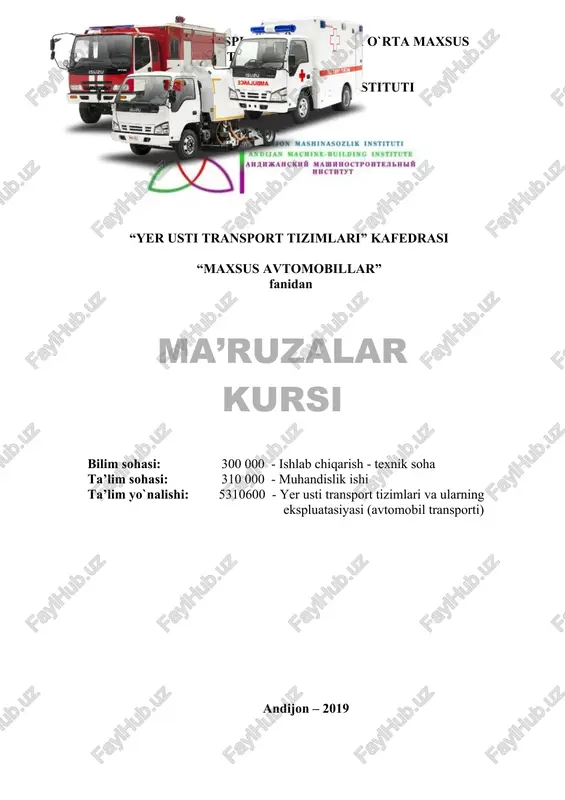

o`zbekiston respublikasi oliy va o`rta maxsus ta’lim vazirligi andijon mashinasozlik instituti “yer usti transport tizimlari” kafedrasi “maxsus avtomobillar” fanidan bilim sohasi: 300 000 - ishlab chiqarish - texnik soha ta’lim sohasi: 310 000 - muhandislik ishi ta’lim yo`nalishi: 5310600 - yer usti transport tizimlari va ularning ekspluatasiyasi (avtomobil transporti) andijon – 2019 8-modul: umumiy vazifali va mahsuslashtirilgan yarimtirkamalar. reja: 1. yarimtirkamalar vazifasiga. 2. tirkamalarni sxemasi va konstruktsiyani. 3. uch o`lchamli yarimtirkamalarni konstruktsiyasi. yarim tirkama – egarli tortuvchi avtomobil bilan tayanch-tirkash qurilmasi yordamida ulanuvchi transport vositasidir. yarim tirkamalar vazifasiga ko`ra umum vazifali va ixtisoslashtirilgan turlarga bo`linadi. umumvazifali yarim tirkamalar har xil yuklarni tashishga mo`ljallangan bo`lsa, ixtisoslashtirilgan yarim tirkamalar esa muayyan turli yuklarni tashiydi. bir o`qli tirkamalar asosan shahar ichidagi yuk tashishlarda qo`llaniladi. ular yuqori manevrchanligi va texnik xizmat ko`rsatish soddaligi bilan ajralib turadi. hozirgi paytda quyidagi bir o`qli odaz-885, maz-5245, maz-9380, maz-93802 yarim tirkamalardan foydalanilmoqda. maz-93802 bir o`qli yarim tirkama – …

2 / 8

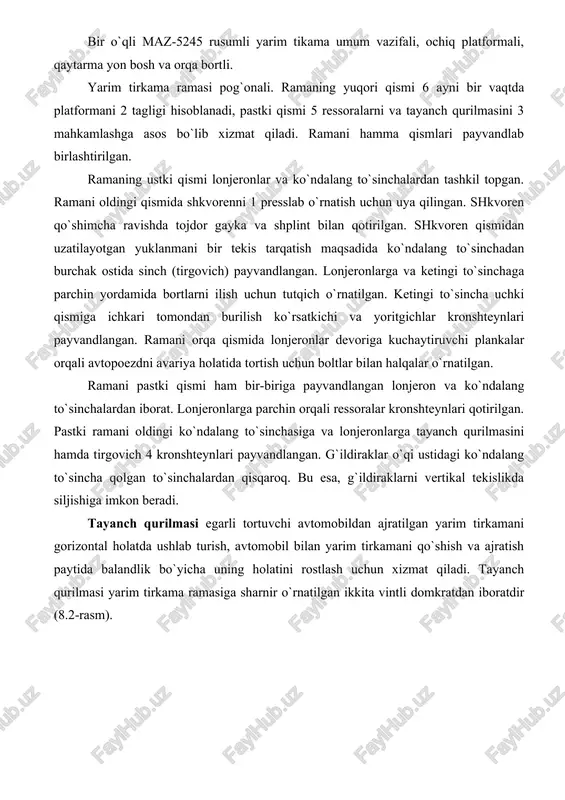

. shkvoren qo`shimcha ravishda tojdor gayka va shplint bilan qotirilgan. shkvoren qismidan uzatilayotgan yuklanmani bir tekis tarqatish maqsadida ko`ndalang to`sinchadan burchak ostida sinch (tirgovich) payvandlangan. lonjeronlarga va ketingi to`sinchaga parchin yordamida bortlarni ilish uchun tutqich o`rnatilgan. ketingi to`sincha uchki qismiga ichkari tomondan burilish ko`rsatkichi va yoritgichlar kronshteynlari payvandlangan. ramani orqa qismida lonjeronlar devoriga kuchaytiruvchi plankalar orqali avtopoezdni avariya holatida tortish uchun boltlar bilan halqalar o`rnatilgan. ramani pastki qismi ham bir-biriga payvandlangan lonjeron va ko`ndalang to`sinchalardan iborat. lonjeronlarga parchin orqali ressoralar kronshteynlari qotirilgan. pastki ramani oldingi ko`ndalang to`sinchasiga va lonjeronlarga tayanch qurilmasini hamda tirgovich 4 kronshteynlari payvandlangan. g`ildiraklar o`qi ustidagi ko`ndalang to`sincha qolgan to`sinchalardan qisqaroq. bu esa, g`ildiraklarni vertikal tekislikda siljishiga imkon beradi. tayanch qurilmasi egarli tortuvchi avtomobildan ajratilgan yarim tirkamani gorizontal holatda ushlab turish, avtomobil bilan yarim tirkamani qo`shish va ajratish paytida balandlik bo`yicha uning holatini rostlash uchun xizmat qiladi. tayanch qurilmasi yarim tirkama ramasiga sharnir o`rnatilgan ikkita vintli domkratdan …

3 / 8

in. suriluvchi ustunni chekka holatlari vintni 9 yuqori belbog`i va cheklagich 8 bilan qayd qilinadi. konussimon shesternya 3 tekis qirrali qismiga o`rnatiladigan dastak yordamida podshipniklarda 2 aylanadi. yarim tirkamani ikki tomoniga o`rnatiladigan vintli domkratlar, korpusni 1 yuqori qismi bilan rama kronshteyniga o`qlar yordamida o`rnatiladi. ish holatida domkratlar ko`ndalang va bo`ylama tirgovichlar 4 bilan qayd qilinadi. tirgovichlar bir tomondan domkrat zo`g`otasiga (proushina), ikki tomondan shtir yordamida rama kronshteyniga ulangan. domkratlarni transport holatiga o`tkazish uchun bo`ylama tirgovichni ramaga ulovchi shtirlarini chiqarib, domkratlarni yuqoriga zo`g`otalar teshigi kronshteyn teshigi bilan to`g`ri kelgunga qadar ko`tariladi va teshiklarga shtirlar kirgiziladi. ikki o`qli yarim tirkamalar eng ko`p tarqalgan. 8.3–rasmda yarimtirkamalarning mumkin bo`lgan komponovka sxemalari keltirilgan. 8.3-rasm. yarim tirkamalarning komponovka sxemalari. a-ikki o`qli; b-uch o`qli. ikki o`qli burilmaydigan aravali, o`qlari yaqinlashtirilgan 1-sxema eng ko`p qo`llaniladi. bu sxema bo`yicha kaz-717, odaz-9370, maz-5205a, maz-9397, maz-9398 yarim tirkamalar ishlab chiqilgan. birinchi sxemani o`qlari ikki tomonga surilgan konstruktiv varianti bitta o`qqa tushadigan …

4 / 8

va yarim tirkama bo`ylama o`qlarining o`zaro hosil bo`lgan burchagi tasirida ishga tushadi. quyida ikki o`qli tirkamalarning qisqacha texnikaviy xarakteristikasi keltirilgan. rusumi maz-9398 maz-93866 maz-938662 tortuvchi avtomobil maz-6422 maz-64229 maz-642205 yuk ko`taruvchanligi,kg 26000 27500 22800 massasi, kg: shaylangan 6500 7500 8200 to`la 32700 35000 31000 platforma maydoni, m2 29,47 29,5 32,9 uch o`qli yarim tirkamalar avtopoezdlarni yuk ko`taruvchanligini oshiradi. bu yarim tirkamalarning ham komponovka sxemasi xilma-xil. 5 va 6 sxemalar burilmaydigan o`qli bo`lib, manevrchanligi past va shinalarning yoyilishi jadal. sxema 5 ko`priklardan birini oldiroqqa surilganligi va uni yuksiz harakatlanganda shinalarni eyilishini kamaytirish maqsadida ko`tarilib qo`yilishi evaziga aravani yuqori yuk ko`taruvchanligini taminlaydi. sxema 8 majburiy buriluvchi ketingi buriladigan ko`prik yoki o`zi o`rnatiluvchidir. manevrchanlikni aytarli darajada oshirishga 7 sxemada erishiladi. 8.4-rasmda maz-9389 uch o`qli yarim tirkamasining o`zi o`rnatiluvchi g`ildiraklarli ketingi o`q ko`rsatilgan. u konstruktiv avtomobilning oldingi boshqariluvchi ko`prigiga o`xshash ishlangan. 8.4-rasm. o`zi o`rnatiluvchi g`ildiraklarli ketingi o`q va blokirovkalash mexanizmi. 1-teskari klapan; 2-havo o`tkazgich; …

5 / 8

igi 30 km/soatdan yuqori bo`lganda, blokirovkalash mexanizmining stopori 18 eng pastki chekka holatda bo`lishi lozim, yani g`ildiraklar blokirovkalangan bo`lishi kerak. buning uchun kabinadan ishga tushiriluvchi elekrmagnit 22 turtqichni yakor bilan 23 tortadi va klapan ochiladi. siqilgan havo resiverdan 3 kameraga 7 kirib, membranani 17 bosadi. bu holatda, stopor 18 ko`ndalang tortqiga o`rnatilgan traversa 20 teshigiga kiritiladi. avtopoezdni oldinga harakatlanish tezligi 30 km/soatdan kam bo`lsa va burilishlarda klapan yopiladi, siqilgan havo kameradan atmosferaga chiqadi. bunda prujina 15 tasirida stopor 18 yuqoriga ko`tariladi va blokirovkalangan g`ildiraklar bo`shaydi. nazorat savollari. 1. yarim tirkama ta`rifin keltiring. 2. vazifasiga ko`ra yarim tirkamalar qanday turlarga bo`linadi? 3. yarim tirkamalarni kompanovka sxemasi va konstruksiyasini o`ziga xosligi haqida tushuncha bering. 4. tayanch qurilmasi qanday vazifani bajaradi? ma’ruzalar kursi andijon mashinasozlik instituti anduan machine-building institute [amawaanckha mamhmoctpontealhlam nuctntyt ane he abras as b= cl bie 2se 8s8 =t=]=) 5) be be
