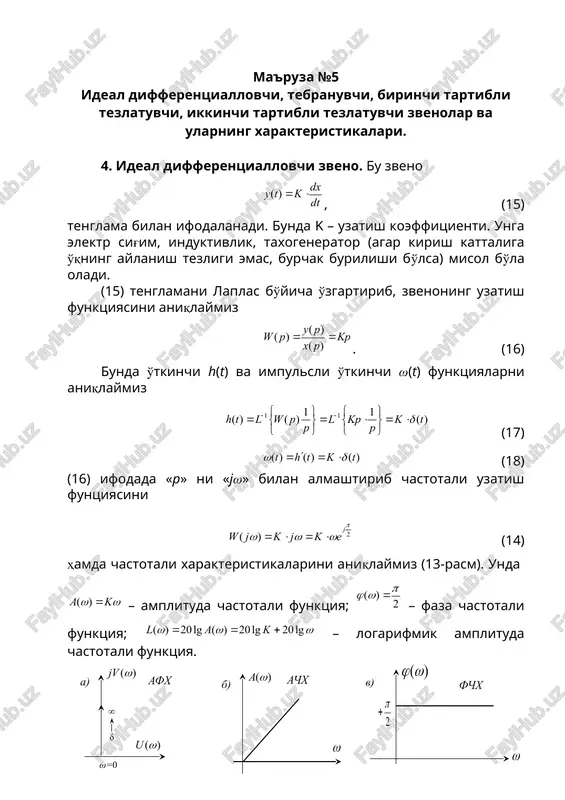

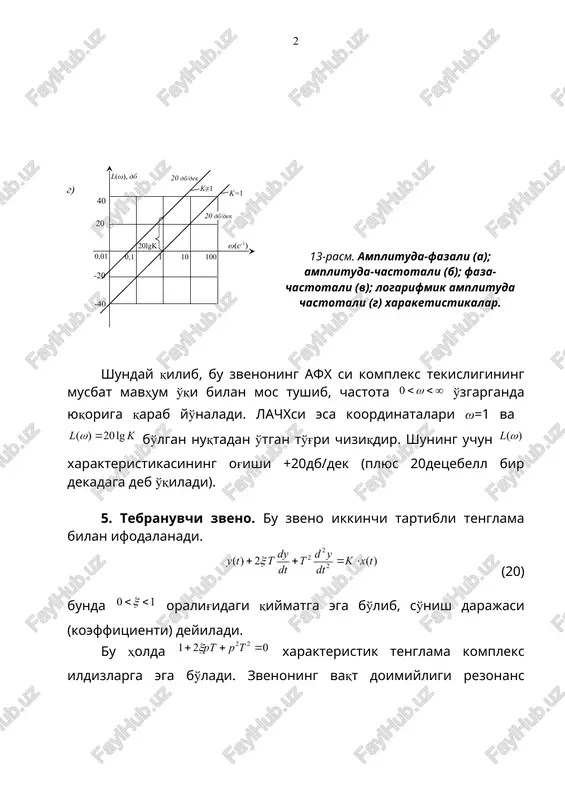

boshšarish to'ђrisida tushuncha page 2 ma'ruza №5 ideal differentsiallovchi, tebranuvchi, birinchi tartibli tezlatuvchi, ikkinchi tartibli tezlatuvchi zvenolar va ularning xarakteristikalari. 4. ideal differentsiallovchi zveno. bu zveno , (15) tenglama bilan ifodalanadi. bunda k – uzatish koeffitsienti. unga elektr sig'im, induktivlik, taxogenerator (agar kirish kattaliga o'qning aylanish tezligi emas, burchak burilishi bo'lsa) misol bo'la oladi. (15) tenglamani laplas bo'yicha o'zgartirib, zvenoning uzatish funktsiyasini aniqlaymiz . (16) bunda o'tkinchi h(t) va impulsli o'tkinchi ω(t) funktsiyalarni aniqlaymiz (17) (18) (16) ifodada «p» ni «jω» bilan almashtirib chastotali uzatish funtsiyasini (14) hamda chastotali xarakteristikalarini aniqlaymiz (13-rasm). unda – amplituda chastotali funktsiya; – faza chastotali funktsiya; – logarifmik amplituda chastotali funktsiya. 13-rasm. amplituda-fazali (a); amplituda-chastotali (b); faza-chastotali (v); logarifmik amplituda chastotali (g) xaraketistikalar. shunday qilib, bu zvenoning afx si kompleks tekisligining musbat mavhum o'qi bilan mos tushib, chastota o'zgarganda yuqoriga qarab yo'naladi. lachxsi esa koordinatalari ω=1 va bo'lgan nuqtadan o'tgan to'g'ri chiziqdir. shuning uchun xarakteristikasining …

2 / 1

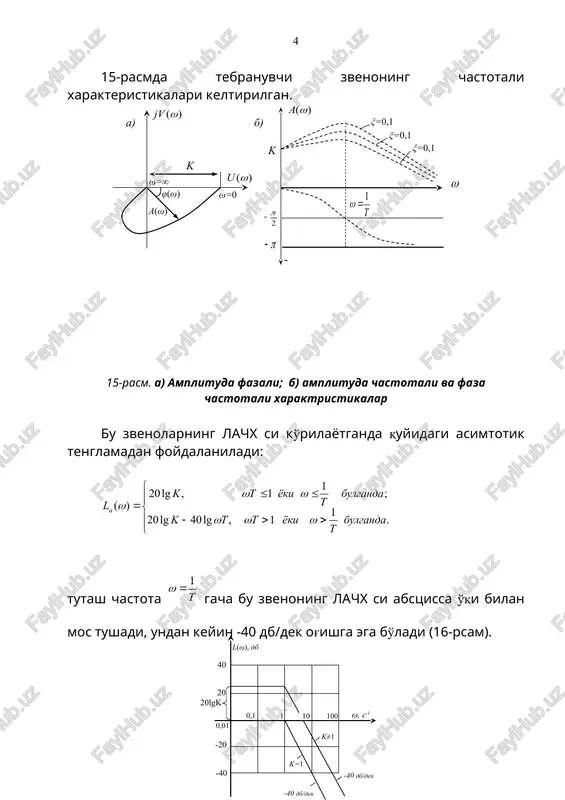

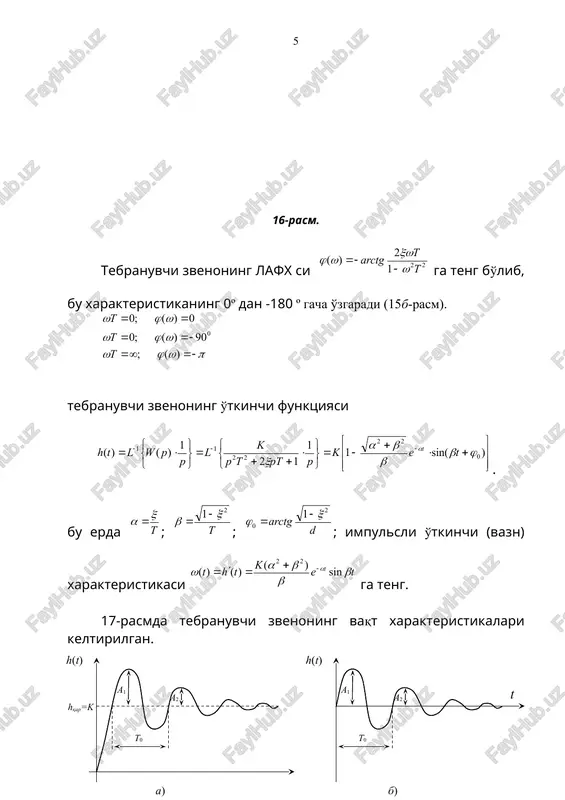

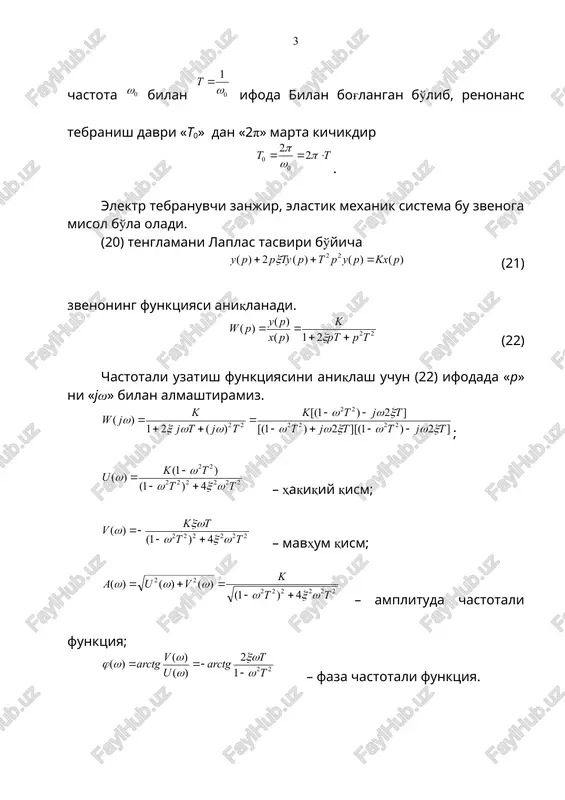

ituda chastotali funktsiya; – faza chastotali funktsiya. 15-rasmda tebranuvchi zvenoning chastotali xarakteristikalari keltirilgan. 15-rasm. a) amplituda fazali; b) amplituda chastotali va faza chastotali xaraktristikalar bu zvenolarning lachx si ko'rilayotganda quyidagi asimtotik tenglamadan foydalaniladi: tutash chastota gacha bu zvenoning lachx si abstsissa o'qi bilan mos tushadi, undan keyin -40 db/dek og'ishga ega bo'ladi (16-rsam). 16-rasm. tebranuvchi zvenoning lafx si ga teng bo'lib, bu xarakteristikaning 0º dan -180 º gacha o'zgaradi (15b-rasm). tebranuvchi zvenoning o'tkinchi funktsiyasi . bu erda ; ; ; impulsli o'tkinchi (vazn) xarakteristikasi ga teng. 17-rasmda tebranuvchi zvenoning vaqt xarakteristikalari keltirilgan. 17-rasm. a) o'tkinchi xarakteristika; b) impulsli o'tkinchi (vazn) xarakteristika. tebranuvchi zvenoning uzatish funktsiyasi w(p) dan so'nish koeffitsienti «ξ» ning qiymatiga qarab quyidagi ikkita tipik bo'lmagan zvenolarning uzatish funktsiyasini olish mumkin: a) konservativ zveno (ξ = 0). uzatish funktsiyasi (23) chastotali xarakteristikalari quyidagicha ifodalanadi (18-rasm). – amplituda faza chastotali funktsiyasi; – amplituda chastotali funktsiya; – faza chastotali funktsiya; – …

3 / 1

u zvenoning uzatish funktsiyasi anišlanadi . (26) chastotali uzatish funktsiyasi kœrinishga ega. bunda – achx; – fchx; – lachx. bu xarakteristikalar 20-rasmda keltirilgan. 20-rasm. a)afx; b) lchx; v) lfchx. vašt xarakteristikalari h(t) va ω(t) šuyidagi ifodalar bilan anišlanadi. . differentsiallagich zvenolar kabi tezlatgich zvenolarni ideal kœrinishda amalga oshirish mumkin emas, chunki real šurilmalarda, sistemalar tarkibida kichik parametrga ega bœlgan inertsialliklar albatta bœladi. ular uzatish funktsiyasi w(p) ning maxrajidagi polinomlar oršali xarakterlanadi. odatda w(p) maxrajidagi polinomlarning tartibi uning suratidagi polinomlar tartibidan ancha yušori bœladi. noturђun yoki nominimal fazali zvenolar uzatish funktsiyasi ning ќamma nollari va šutblarining ќašišiy šismi manfiy yoki nollga teng bo'lgan zvenolarni minimal fazali yoki noturђun zvenolar deyiladi. uzatish funktsiyasi da tenglamaning ildizlariga, ya'ni ni nolga aylantiruvchi «p» ning har qanday qiymatlariga uzatish funktsiyasining nollari deyiladi. xarakteristik tenglama ning ildizlariga, ya'ni ni ∞ qiymatga aylantiruvchi «p» ning har qanday qiymatlariga uzatish funktsiyasining qutblari deyiladi. yuqorida ko'rib o'tilgan zvenolar tipik …

4 / 1

chx; – lachx. chastotali xarakteristikalar 22-rasmda keltirilgan. 22-rasm. a) lachx va lfchx; b) afx. minimal fazali zvenolarning l(ω) va φ(ω) xarakteristikalari orasidagi bir xil ma'noga ega bo'lgan o'zaro bog'lanish bo'lganligi uchun, faqat turg'un zvenolardan iborat tashkil topgan sistemalarni tadqiq etayotganda dastlabki hisoblash bosqichi faqat l(ω) xarakteristikasidan foydalanish mumkin. nominal fazali zvenolarda bunday bog'lanish yo'q. shuning uchun bunday sistemalarni hisoblashda l(ω) hamda φ(ω) xarakteristikalarni qurish talab etiladi. a) � skipif 1 > - £ £ = . 1 1 , lg 40 lg 20 ; 1 1 , lg 20 ) ( bulganda t yoki t t k bulganda t yoki t k l a w w w w w w t 1 = w ) ( w j 2 2 1 2 ) ( t t arctg w xw w j - - = p w j w w j w w j w - = ¥ = - = …
