1 / 16

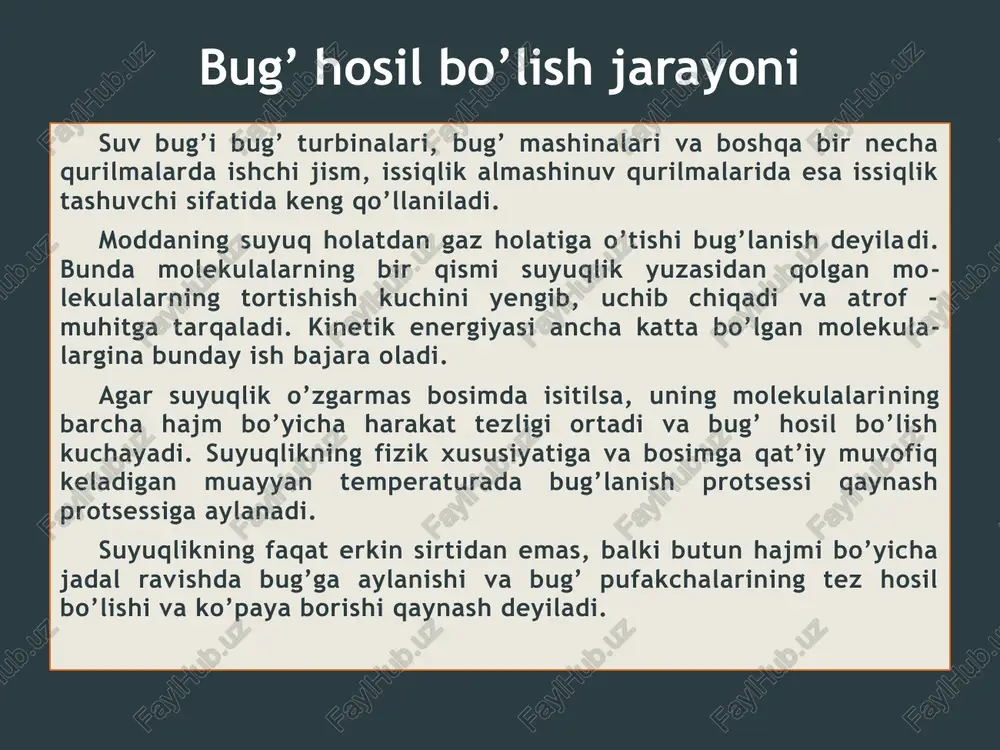

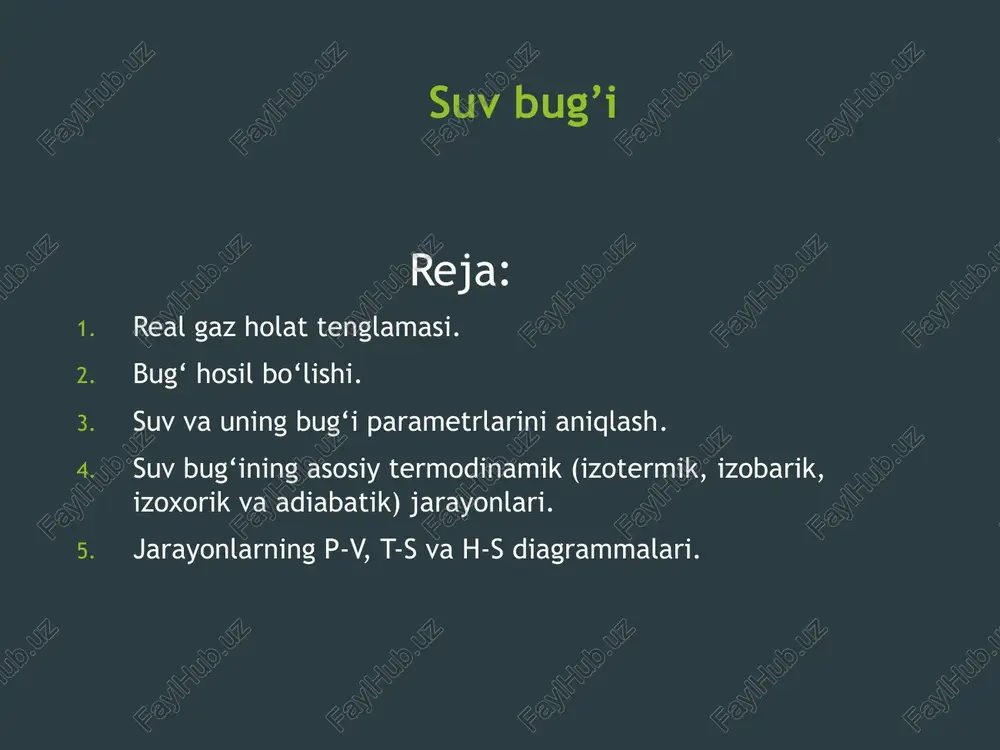

real gaz holati o’zgarishining termodinamik jarayonlari. suv bug’i suv bug’i reja: real gaz holat tenglamasi. bug‘ hosil bo‘lishi. suv va uning bug‘i parametrlarini aniqlash. suv bug‘ining asosiy termodinamik (izotermik, izobarik, izoxorik va adiabatik) jarayonlari. jarayonlarning p-v, t-s va h-s diagrammalari. bug’ hosil bo’lish jarayoni suv bug’i bug’ turbinalari, bug’ mashinalari va boshqa bir necha qurilmalarda ishchi jism, issiqlik almashinuv qurilmalarida esa issiqlik tashuvchi sifatida keng qo’llaniladi. moddaning suyuq holatdan gaz holatiga o’tishi bug’lanish deyiladi. bunda molekulalarning bir qismi suyuqlik yuzasidan qolgan molekulalarning tortishish kuchini yengib, uchib chiqadi va atrof - muhitga tarqaladi. kinetik energiyasi ancha katta bo’lgan molekulalargina bunday ish bajara oladi. agar suyuqlik o’zgarmas bosimda isitilsa, uning molekulalarining barcha hajm bo’yicha harakat tezligi ortadi va bug’ hosil bo’lish kuchayadi. suyuqlikning fizik xususiyatiga va bosimga qat’iy muvofiq keladigan muayyan temperaturada bug’lanish protsessi qaynash protsessiga aylanadi. suyuqlikning faqat erkin sirtidan emas, balki butun hajmi bo’yicha jadal ravishda bug’ga aylanishi va bug’ …

2 / 16

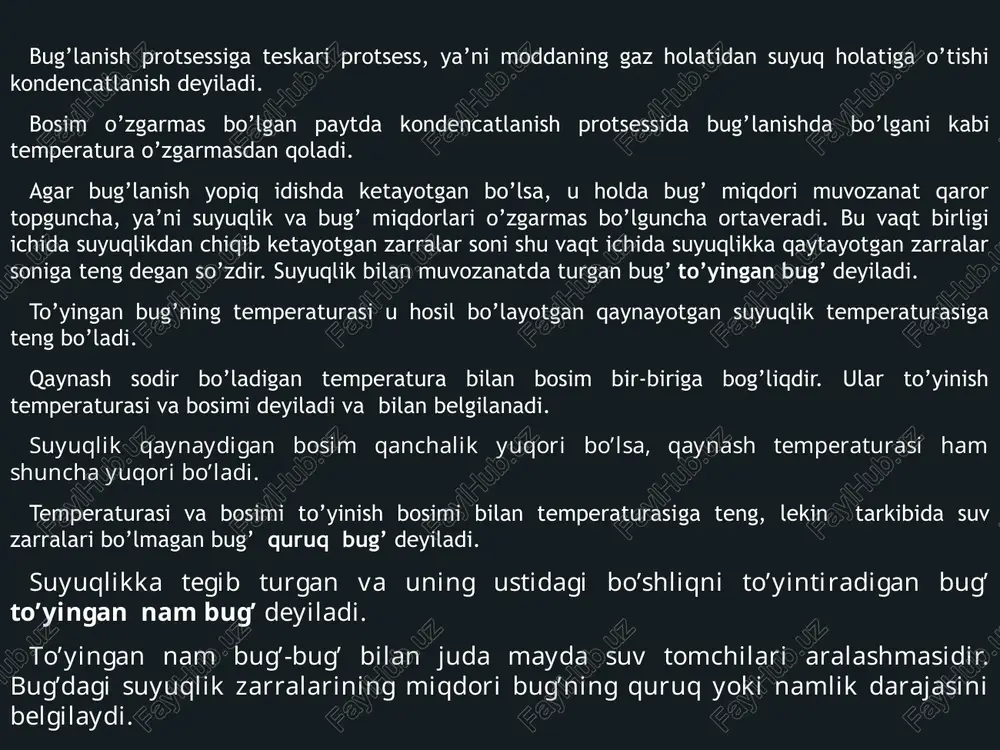

gan qaynayotgan suyuqlik temperaturasiga teng bo’ladi. qaynash sodir bo’ladigan temperatura bilan bosim bir-biriga bog’liqdir. ular to’yinish temperaturasi va bosimi deyiladi va bilan belgilanadi. suyuqlik qaynaydigan bosim qanchalik yuqori bo’lsa, qaynash temperaturasi ham shuncha yuqori bo’ladi. temperaturasi va bosimi to’yinish bosimi bilan temperaturasiga teng, lekin tarkibida suv zarralari bo’lmagan bug’ quruq bug’ deyiladi. suyuqlikka tegib turgan va uning ustidagi bo’shliqni to’yintiradigan bug’ to’yingan nam bug’ deyiladi. to’yingan nam bug’-bug’ bilan juda mayda suv tomchilari aralashmasidir. bug’dagi suyuqlik zarralarining miqdori bug’ning quruq yoki namlik darajasini belgilaydi. quruq to’yingan bug’ massasini to’yingan nam bug’ massasi yig’indisiga (bug’ va suyuqlik aralashmasi) nisbati x bilan belgilanadi va bug’ saqlami yoki bug’ning quruqlik darajasi deyiladi. nam bug’dagi qaynayotgan suyuqlikning massasi ulushiga bug’ning namlik darajasi deyiladi va u bilan belgilanadi. u = 1 - x agar x = 0,6 bo’lsa, u holda u = 1 - 0,6 = 0,4 bo’ladi, to’yingan nam bug’ 60% quruq bug’ bilan …

3 / 16

nuqta qanchalik ko’p issiqlik miqdori keltirilsa shunchalik o’ngrok tomonga siljiydi. bu paytda uning temperatura va solishtirma hajmi ortib boradi. agar suvning qaynash nuqtalari b1 ,b2 va b3 ni o’zaro birlashtirsak, suyuqlikning chegara egri chizig’i ak hosil bo’ladi. ak chiziqning istalgan nuqtasida bug’ saqlami x=0 bo’ladi. agar s1 , s2 va s3 nuqtalarini o’zaro tutashtirsak, bug’ning chegara egri chizig’i bk hosil bo’ladi. bu p va ning istalgan qiymatlarida bug’ saqlami x=1 bo’ladigan chiziqdir. ak va vk egri chiziqlar diagrammani quyidagi uch sohaga bo’ladi: ak va bk chegara egri chiziqlar orasidagi to’yingan bug’ sohasi; bk egri chiziqdan o’ngrokda va k nuqtadan yuqorida joylashgan, o’ta qizigan bug’ sohasi; ak egri chiziqdan chapda joylashgan suyuqlik sohasi. ak va vk chegara egri chiziqlar tutashadigan k nuqta kritik nuqta deyiladi. bu nuqtada suyuqlik bilan uning to’yingan bug’i orasidagi farq yo’qoladi, ya’ni modda gaz va suyuq jismlarning xossalariga ega bo’ladi. suv bug’i uchun kritik parametrlar quyidagicha: t …

4 / 16

agidek yuzalar bilan emas, balki chiziq kesmalari bilan tasvirlanadi. bug’ protsesslari va tsikllarini termodinavikaviy tekshirish hamda hisoblashda i-s diagrammadan foydalanish hisoblash metodikasini ancha soddalashtiradi. termodinamikada 0c temperaturadagi entropiya va entalpiya shartli ravishda nolga teng deb hisoblanadi. bu holat is- diagrammada koordinatalar boshi bilan tasvirlanadi. suvning ak va bug’ning bk egri chiziqlari kritik nuqta k da tutashib diagrammani ikki sohaga bo’ladi. bu egri chiziqlardan yuqorida o’ta qizigan bug’ sohasi, pastda esa to’yingan nam bug’ sohasi joylashgan. to’yinish sohasidagi izobaralar nol nuqtadan boshlanib, bosim qanchalik katta bo’lsa, izobaralar shunchalik yuqorida joylashadi. o’ta qizigan bug’ sohasida yuqoridagi chegara egri chiziqda izobara va izotermalar bir-biridan ajraladi. 3 - rasmda suv bug’i uchun - is diagramma sxema tarzida ko’rsatilgan nam havo va uning fizik hossalari havo ishchi jism va issiqlik tashuvchi sifatida har xil material va mahsulotlarni sovutish, quritish, qizdirish, namlash, muzlatish, eritish kabi texnologik jarayonlarda va konditsionerlash qurilmalarida keng qo’llaniladi. atmosfera havosi quruq gazlar …

5 / 16

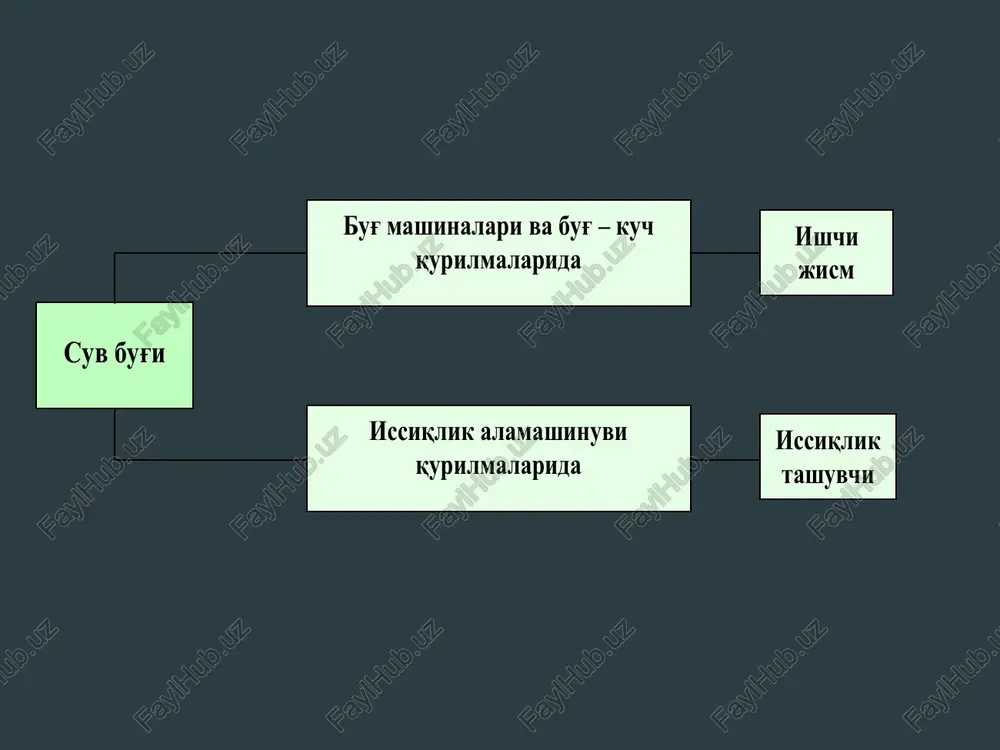

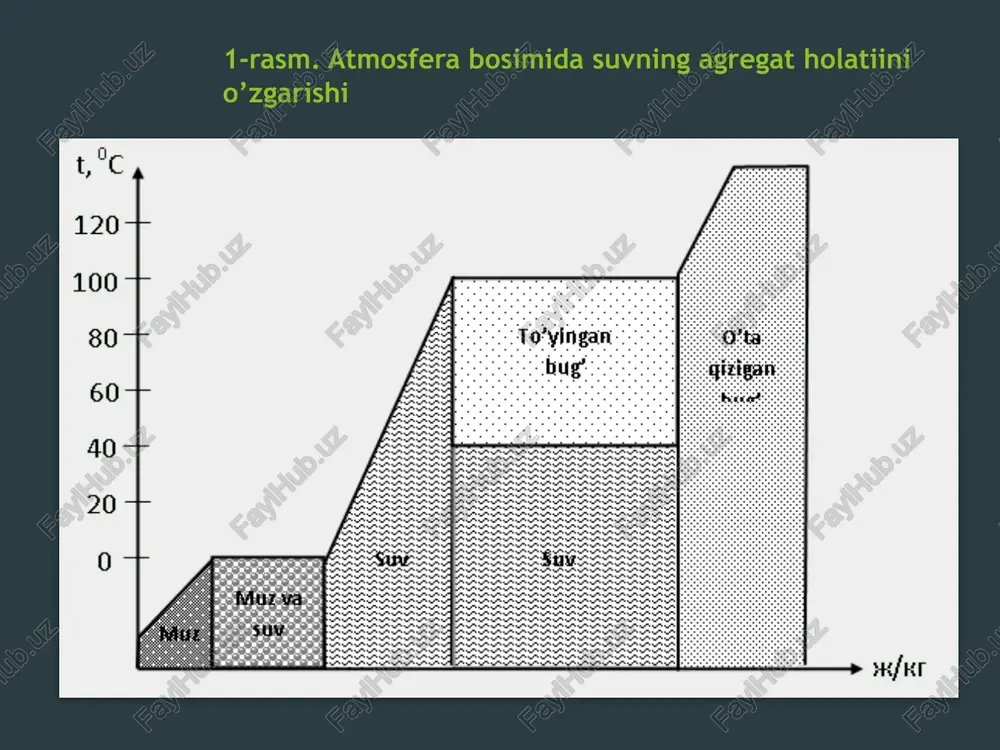

larida issiqlik alamashinuvi qurilmalarida ishchi jism issiqlik tashuvchi suv bug’i turlari to’yingan bug’ to’yinmagan bug’ quruq bug’ nam bug’ o’ta qizigan bug’ suyuglik va bug’ dan iborat sistemaning fazoviy py diagrammasi, suv va bug’ solishtirma hajmining, bbosimga bog’ liqlik grafigidan iborat. suv temperaturasi 0° § va basimi p bo'lganda salishtirma hajmi @ bo'sin (1- rasm), bu holat a: nugtaga mos keladi ‘agar o’zgarmas p, bosimda suvga issiqlik bersak, suvning solishtirma hajmi va ternperaturasi artib horadi, suvning temperaturasi p, bosimga mos t=t, bo’lgan by nugtada qaynash boshlanadi, bu vagtda wx kr | 3600 < ‘ 2 t t ay 2700 | lo r 1800 } | tt ie) f * ts , z 900 l a 6 tty" ea 0, 0 | ao 15 30 4s 6,0 ray go : x 4 x bosim. dalston qonuniga ko'ra nam havo bosimi quruq havo va suv bug'ining portsial bosimlari yig'indisidan iborat p=pq, +p …
