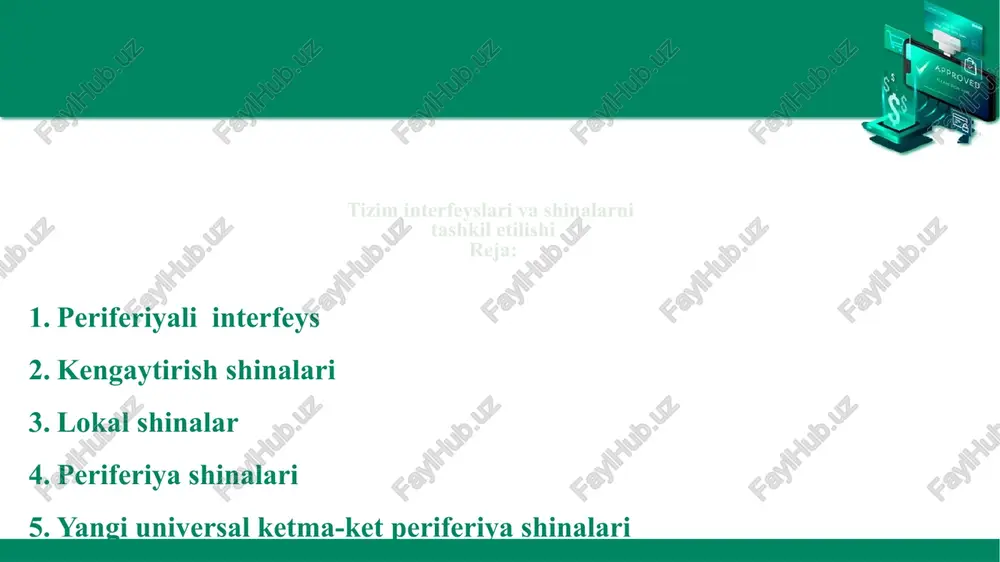

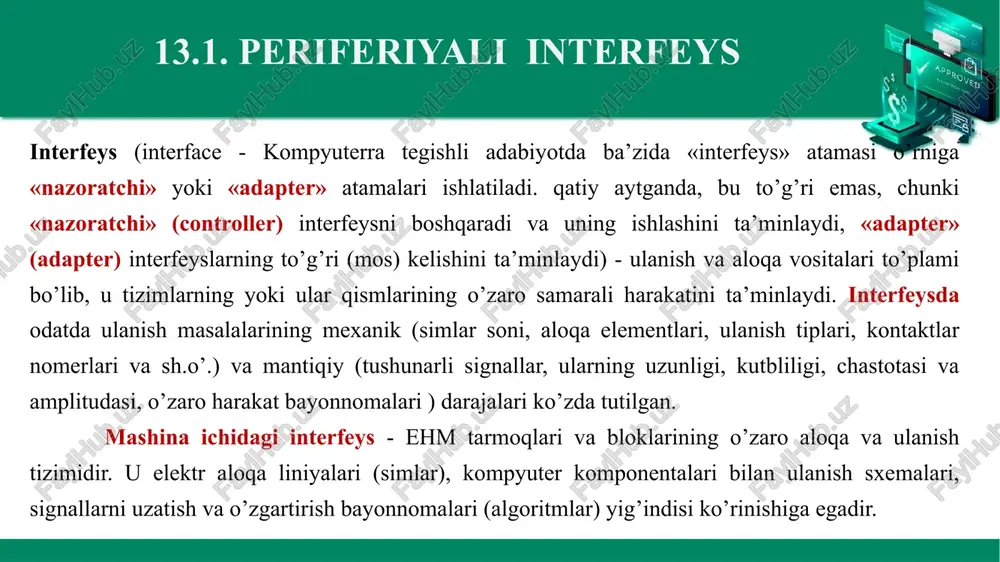

kompyuterning tizimli periferiyali interfeysi tizim interfeyslari va shinalarni tashkil etilishi reja: periferiyali interfeys kengaytirish shinalari lokal shinalar periferiya shinalari yangi universal ketma-ket periferiya shinalari 13.1. periferiyali interfeys interfeys (interface - kompyuterra tegishli adabiyotda ba’zida «interfeys» atamasi o’rniga «nazoratchi» yoki «adapter» atamalari ishlatiladi. qatiy aytganda, bu to’g’ri emas, chunki «nazoratchi» (controller) interfeysni boshqaradi va uning ishlashini ta’minlaydi, «adapter» (adapter) interfeyslarning to’g’ri (mos) kelishini ta’minlaydi) - ulanish va aloqa vositalari to’plami bo’lib, u tizimlarning yoki ular qismlarining o’zaro samarali harakatini ta’minlaydi. interfeysda odatda ulanish masalalarining mexanik (simlar soni, aloqa elementlari, ulanish tiplari, kontaktlar nomerlari va sh.o’.) va mantiqiy (tushunarli signallar, ularning uzunligi, kutbliligi, chastotasi va amplitudasi, o’zaro harakat bayonnomalari ) darajalari ko’zda tutilgan. mashina ichidagi interfeys - ehm tarmoqlari va bloklarining o’zaro aloqa va ulanish tizimidir. u elektr aloqa liniyalari (simlar), kompyuter komponentalari bilan ulanish sxemalari, signallarni uzatish va o’zgartirish bayonnomalari (algoritmlar) yig’indisi ko’rinishiga egadir. mashina ichidagi interfeysni tashkil etishning 2 varianti …

2 / 20

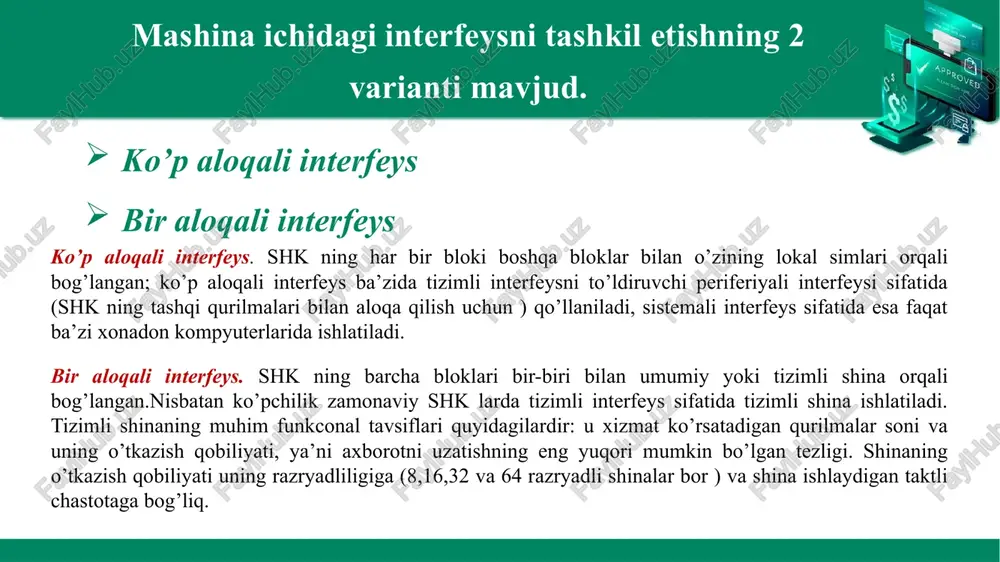

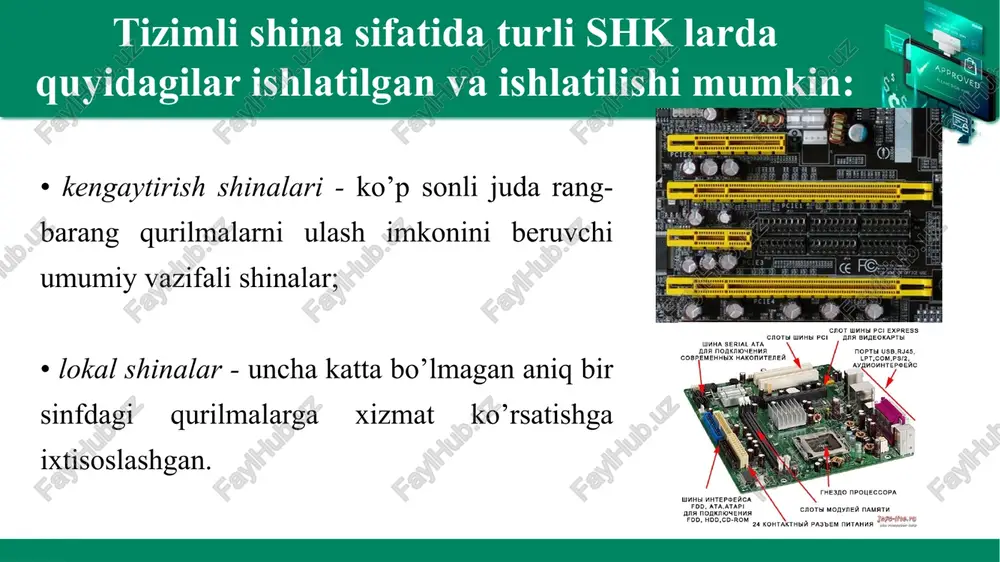

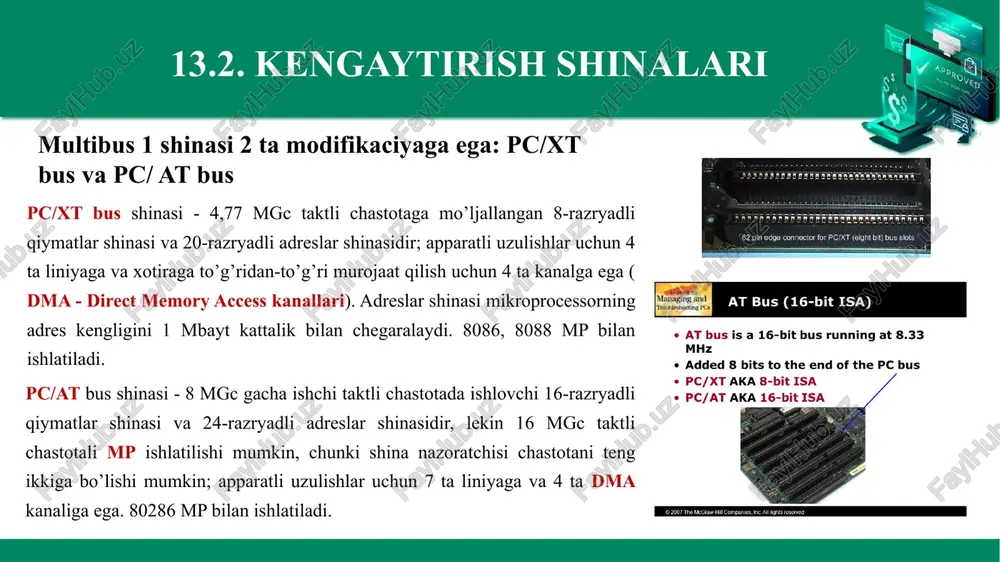

quyidagilardir: u xizmat ko’rsatadigan qurilmalar soni va uning o’tkazish qobiliyati, ya’ni axborotni uzatishning eng yuqori mumkin bo’lgan tezligi. shinaning o’tkazish qobiliyati uning razryadliligiga (8,16,32 va 64 razryadli shinalar bor ) va shina ishlaydigan taktli chastotaga bog’liq. tizimli shina sifatida turli shk larda quyidagilar ishlatilgan va ishlatilishi mumkin: • kengaytirish shinalari - ko’p sonli juda rang-barang qurilmalarni ulash imkonini beruvchi umumiy vazifali shinalar; • lokal shinalar - uncha katta bo’lmagan aniq bir sinfdagi qurilmalarga xizmat ko’rsatishga ixtisoslashgan. 13.2. kengaytirish shinalari multibus 1 shinasi 2 ta modifikaciyaga ega: pc/xt bus va pc/ at bus pc/xt bus shinasi - 4,77 mgc taktli chastotaga mo’ljallangan 8-razryadli qiymatlar shinasi va 20-razryadli adreslar shinasidir; apparatli uzulishlar uchun 4 ta liniyaga va xotiraga to’g’ridan-to’g’ri murojaat qilish uchun 4 ta kanalga ega ( dma - direct memory access kanallari). adreslar shinasi mikroprocessorning adres kengligini 1 mbayt kattalik bilan chegaralaydi. 8086, 8088 mp bilan ishlatiladi. pc/at bus shinasi - …

3 / 20

mbaytgacha ko’paydi. qiymatlar shinasining nazariy o’tkazish qobiliyati 16 mbayt/s ga tent, lekin haqiqatda u pastroq, uning bir qator ishlatish xossalariga bog’liq ravishda 4-5 mbayt/s atrofida. 32-razryadli yuqori tezlikli mp lar paydo bo’lishi bilan isa shinasi shk tezkorligini oshirishda jiddiy to’siq bo’lib qoldi. eisa ( extended isa ) shinasi eisa ( extended isa ) shinasi - 32-razryadli qiymatlar shinasi va 32-razryadli adreslar shinasidir, 1989-yilda yaratilgan. shinaning adres kengligi 4 gbayt, o’tkazish qobiliyati 33 mbayt/s, shu bilan birga mp-kesh-tx kanali bo’yicha almashish tezligi xotira mikrosxemasining parametrlari bilan aniqlanadi, kengaytirish raz’yomlari soni ko’paytirilgan: nazorat jihatdan 15 tagacha qurilma ulanishi mumkin (amalda 10 tagacha). uzilishlar tizimi yaxshilangan, tizimni avtomatik konfiguraciyani va dma ni boshqarishni taninlaydi; isa shinasi bilan to’liq mos keladi (isa ni ulash uchun raz’yom bor), shina hisoblash tizimlarining ko’p processorli arxitekturasini qo’llab-quvvatlaydi. eisa shinasi juda qimmatdir va tezkor shk larda, tarmoqli serverlarda va ishchi-stanciyalarda qo’llaniladi. msa ( micro channel architecture ) shinasi …

4 / 20

di) tezkorligining juda ham o’sib ketishi bilan; • ko’p sonli interfeys amallarining bajarilishini talab etuvchi (masalan, windows da grafikani qayta ishlash dasturlari, multimedia) dasturlarning paydo bo’lishi bilan. interfeyslarni ishlab chiqaruvchilar lokal shinalarni yaratish yo’lidan bordilar, bu shinalar bevosita mp ning shinasiga ulanib, ular mp ning taktli chastotasida (lekin uning ichki ishchi chastotasida emas) ishlaydi va mp ga nisbatan ba’zi tashqi tezkor qurilmalar: asosiy va tashqi xotira, videotizimlar va b. bilan aloqani ta’minlaydi. hozir universal lokal shinalarning 2 ta asosiy standarti mavjud: vlb va pci. • vlb (vesa local bus) shinasi 1992 yilda videojixozlar standartlari associaciyasi (vesa - video equipment standards assotiation) tomonidan ishlab chiqilgan va shuning uchun ko’pincha vesa shinasi deb atashadi. vlb shinasi, moxiyati jihatidan, videoadapter va qisman vinchester, multimedia platalari, tarmoqli adapter bilan aloqa qilish uchun mp ni ichki shinasining kengaytmasidir. shina razryadliligi - 32 bit, yaqin orada shinaning 64-razryadli varianta chiqadi. vlb bo’yicha qiymatlarni uzatishning haqiqiy tezligi …

5 / 20

10 ta qurilmani ulash imkonini beradi, o’zining «hakamiga», qiymatlarni uzatishni boshqarish vositalariga ega. pci shinasi hozircha ancha qimmat. pci ning razryadliligi - 32 bit, uni 64 gacha kengaytirish imkoniyati bor, nazariy o’tkazish qobiliyati 132 mbayt/s, 64 bitli variantda esa - 263 mbayt/s (2 marta pastroq). pci shinasi (peripheral component interconnect) pci shinasi lokal bo’lsa ham kengaytirish shinasining ko’pgina vazifalarini bajaradi, va xususan, isa, eisa, mca kengaytirish shinalari pci shinasi bor bo’lganda bevosita mp ga emas (vlb shinasini ishlatilgani kabi), balki pci shinasining o’ziga (kengaytirish interfeysi orqali) ulanadi (u ular bilan mos keladi). tizimlarning vlb va pci shinalari bilan konfiguraciyalarning variantlari mos ravishda 38 - va 39 -rasmlarda ko’rsatilgan. shuni ta’kidlash kerakki, shk da vlb va pci shinalarini faqat mos ravishda vlb yoki pci-bosh platasi bor bo’lganda ishlatish mumkin. multishina strukturali bosh platalar ishlab chiqarilmoqda, ular vip shinali (vlb, isa va pci ning bosh harflari bo’yicha) bosh plata deb ataluvchi isa/eisa, …
