1 / 46

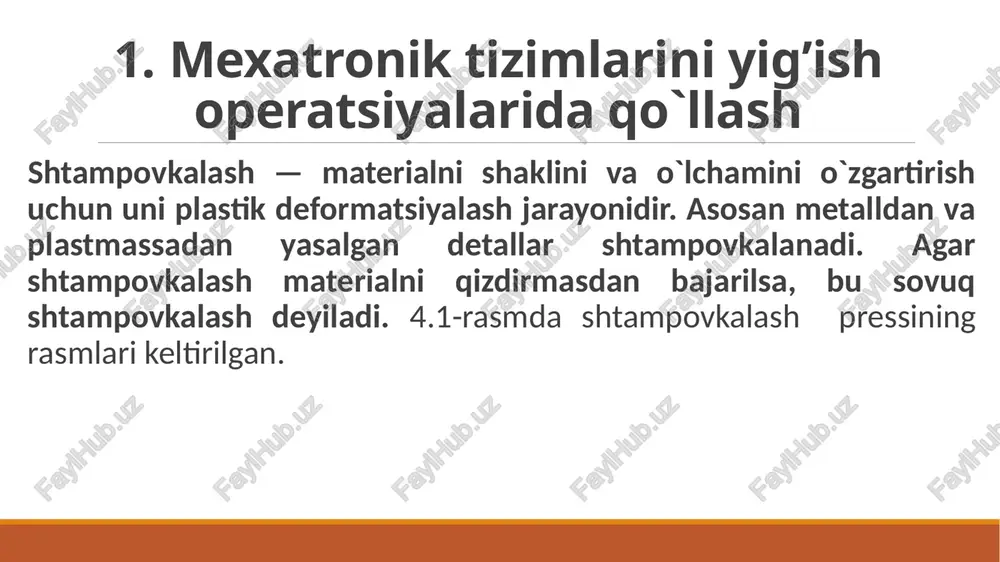

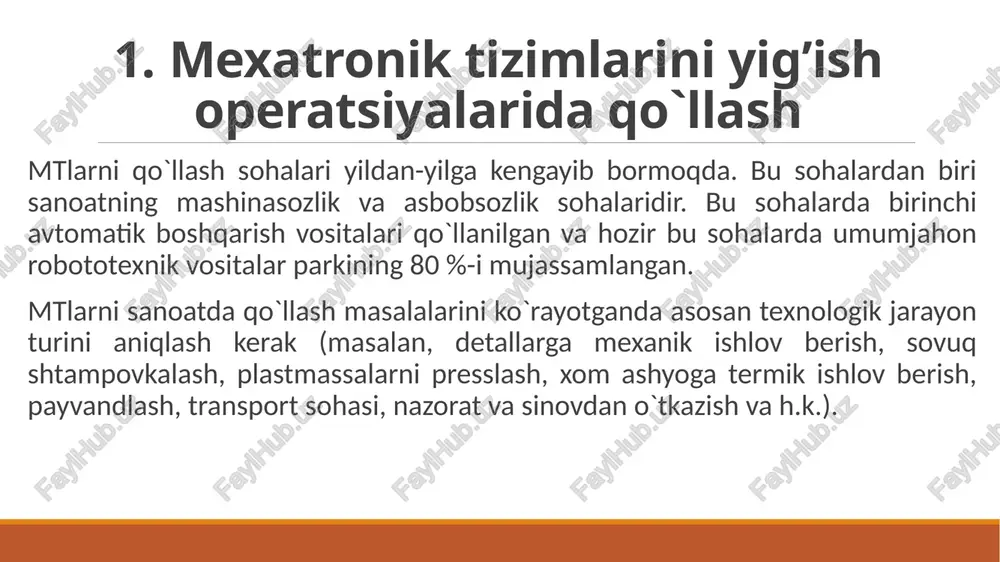

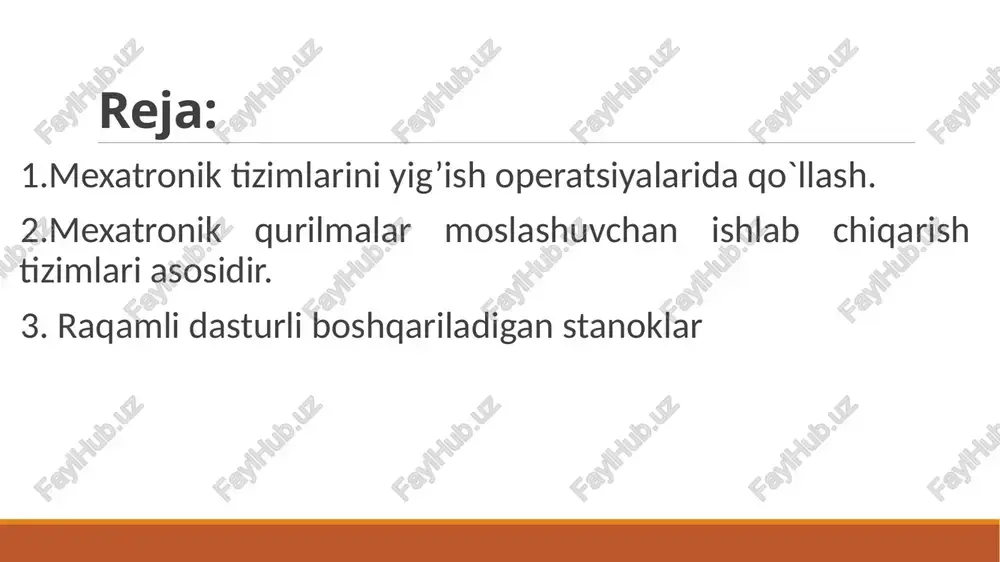

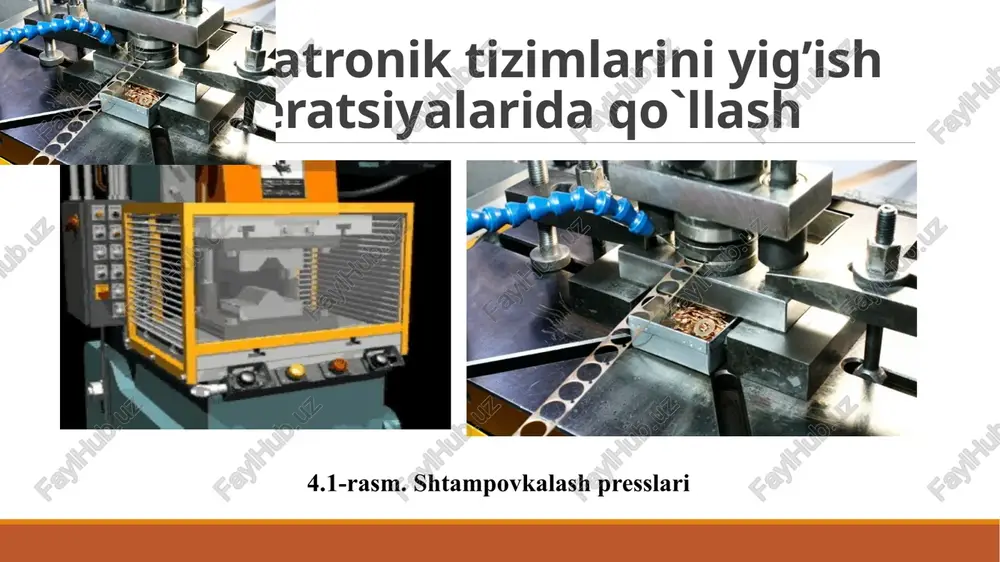

mexatronika ma`ruza №.3. mexatronik tizimlarning xususiyatlari. reja: 1.mexatronik tizimlarini yig’ish operatsiyalarida qo`llash. 2.mexatronik qurilmalar moslashuvchan ishlab chiqarish tizimlari asosidir. 3. raqamli dasturli boshqariladigan stanoklar 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash mtlarni qo`llash sohalari yildan-yilga kengayib bormoqda. bu sohalardan biri sanoatning mashinasozlik va asbobsozlik sohalaridir. bu sohalarda birinchi avtomatik boshqarish vositalari qo`llanilgan va hozir bu sohalarda umumjahon robototexnik vositalar parkining 80 %-i mujassamlangan. mtlarni sanoatda qo`llash masalalarini ko`rayotganda asosan texnologik jarayon turini aniqlash kerak (masalan, detallarga mexanik ishlov berish, sovuq shtampovkalash, plastmassalarni presslash, xom ashyoga termik ishlov berish, payvandlash, transport sohasi, nazorat va sinovdan o`tkazish va h.k.). 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash shtampovkalash — materialni shaklini va o`lchamini o`zgartirish uchun uni plastik deformatsiyalash jarayonidir. asosan metalldan va plastmassadan yasalgan detallar shtampovkalanadi. agar shtampovkalash materialni qizdirmasdan bajarilsa, bu sovuq shtampovkalash deyiladi. 4.1-rasmda shtampovkalash pressining rasmlari keltirilgan. 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash 4.1-rasm. shtampovkalash presslari 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash …

2 / 46

zini 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash bunday komponovkalash texnologik jihozlarda detallarga ishlov berishning kichik davrli jarayonlari uchun qo`llaniladi (birlik detallar, 10 soniyali). bunda misol qilib sovuq yupqa listli shtampovkalashni aytish mumkin. texnologik jihozlarda ko`proq ishlov berish vaqti talab qilinadigan jarayonlar uchun boshqa turda tashkil etilgan komplekslar ishlatiladi, bunda bitta sr bir nechta texnologik jihozga xizmat ko`rsatadi. 4.3-rasmda xuddi shunday kompleslardan biri ko`rsatilgan. bunda 3 ta texnologik jihoz doira shakli bo`ylab joylashtirilgan bo`lib, ularga oraslarida turgan faqat 1 ta sr xizmat ko`rsatadi. 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash 4.3-rasm. detallarga mexanik ishlov berishning doiraviy komponovkalangan robotlashtirilgan texnologik tizim sxemasi 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash mtlarning rivojlanishi natijasida srlarning asosiy texnologik jarayonlarda qo`llash ulushi ham ortib bormoqda. bunda kapital xarajat ko`proq bo`lsa ham, baribir ishchi o`rinlari bo`shalishi va ish sifatining oshishi natijasida samaradorlik oshadi. bundan tashqari, inson uchun zararli bo`lgan operatsiyalarni (bo`yash, payvandlash va h.k.) larni, hamda monoton operatsiyalarni (konveyerda …

3 / 46

irilgan holda detallarni aniq pozitsiyaga joylashtirish; yig’ish operatsiyasi, ya`ni detallarni bir-biriga bog’lagan va kerak bo`lganda mahkamlagan holda yig’ish; yig’ish davrida o`lchov-nazorat ishlari; yig’ilgan uzellarni yig’ish joyidan boshqa operatsiyalarni amalga oshiruvchi joyga yuborish. 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash 4.4-rasmda universal sr asosida qurilgan yig’uvchi robototexnik komplekslarga misol ko`rsatilgan. kompleks quyidagilarni o`z ichida oladi: ko`taruvchi rama; aylanuvchi stol; yuklovchi va yo`naltiruvchi qurilmalar; mahkamlash vositalari; kabel uzellar; kompleksni boshqarish qurilmasi; muvofiqlashtirish bloklari va ehm bilan bog’lanish qurilmasi. bu kompleksda mp-9s tipidagi universal pnevmatik sr qo`llanilgan. kompleks radiopriyomniklar kontur katushkalrini yig’ish uchun mo`ljallangan. 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash u quyidagi operatsiyalarni bajaradi: kassetadan katushka karkaslarini olish; o`ram (chulg’am)lar chiqish joyini flyuslash; chiqish joylarini kavsharlash; chiqish joylarini yuvish; karkaslarni aylanuvchi stol maxsus joylariga joylashtirish; karkasga xalqa kiydirish; serdechnikni aylantirib o`rnatish; ekranni kiydirish; katushkani markirovkalash; kassetaga tayyor kontur katushkani joylashtirish. 1. mexatronik tizimlarini yig’ish operatsiyalarida qo`llash 4.4-rasm. radiopriyomniklar kontur katushkalrini yig’ish uchun robototexnik kompleks …

4 / 46

omatlashtirishga olib keladi. bunday komplekslarni boshqa detallar uchun qayta sozlash mumkin. buning uchun ishchi organlar va boshqaruvchi dasturlar almashtiriladi. 4.5-rasm. sanoat roboti mps-9s 2.mexatronik qurilmalar moslashuvchan ishlab chiqarish tizimlari asosidir sanoatda qo`llaniladilan mexatronik qurilmalarni moslashuvchan ishlab chiqarish tizimlari asosi deb qarash mumkin. moslashuvchan ishlab chiqarishni quyidagicha tushunish mumkin: texnologik tizimni tez va uncha ko`p mehnat va boshqa xarajatlar talab qilmasdan yangi yoki modernizatsiyalangan mahsulot ishlab chiqarish uchun yoki yangi texnologik jarayonlarni amalga oshirish uchun qayta tashkil etish xususiyati tushuniladi. shu bilan birga ishlab chiqaradigan mahsulotning sifatini va uni ishlatishdagi ishonchliligini oshirish masalasi ham ijobiy hal etilishi kerak. moslashuvchan ishlab chiqarish tizimi ko`p bosqichli ierarxik strukturaga ega. 2.mexatronik qurilmalar moslashuvchan ishlab chiqarish tizimlari asosidir sanoatda qo`llaniladilan mexatronik qurilmalarni moslashuvchan ishlab chiqarish tizimlari asosi deb qarash mumkin. moslashuvchan ishlab chiqarishni quyidagicha tushunish mumkin: texnologik tizimni tez va uncha ko`p mehnat va boshqa xarajatlar talab qilmasdan yangi yoki modernizatsiyalangan mahsulot ishlab chiqarish uchun …

5 / 46

iborat. ma`lumotlar tahlil qilish va boshqarish uchun mikroprotsessorga yetkaziladi. bundan tashqari, bu ma`lumotlar (yoki ularning bir qismi) keyingi bosqichga, ya`ni, bir nechta stanoklar, robotlar va yordamchi mexatronik jihozlarni o`z ichiga olgan moslashuvchan ishlab chiqarish moduliga (michm) yuboriladi. 2.mexatronik qurilmalar moslashuvchan ishlab chiqarish tizimlari asosidir michm ning mikroehmi modulning har bir ob`ektidan ma`lumotlarni oladi, ularni hamkorlikdagi faoliyatini muvofiqlashtiradi, har biri uchun alohida boshqarish tizimini shakllantiradi hamda texnologik jarayonlarning borishi to`g’risida kerakli ma`lumotlarni tizimning keyingi bosqichiga yetkazadi (4.6-rasm). ba`zi bir modullar moslashuvchan avtomatlashtirilgan uchastkalar (mau) va moslashuvchan avtomatlashtirilgan texnologik tizimlarga (matt) biriktiriladi. uchastka va tizim pastki bosqichdan ma`lumotlarni, yuqori bosqichdan esa topshiriqlarni olib, ularni o`zining ehm yordamida avtomatlashgan tarzda solishtiradi hamda moslashuvchan ishlab chiqarish sistemasining quyi bosqichlariga topshiriq beradi. texnologik jarayon uchun topshiriqlar ehm xotirasiga avvaldan kiritib qo`yilgan bo`lib, ular tayyorlanadigan mahsulot turiga qarab o`zgartirishga moslashtirilgan. 2.mexatronik qurilmalar moslashuvchan ishlab chiqarish tizimlari asosidir mau va matt tarkibiga ishlab chiqariladigan mahsulot sifatini va …
