1 / 51

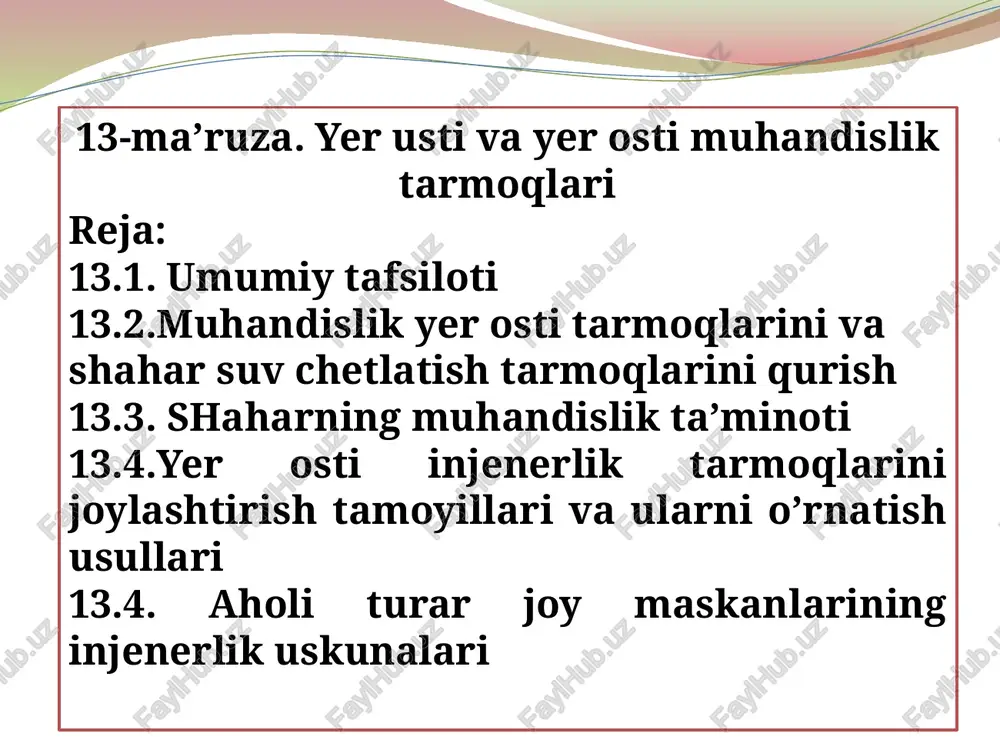

slayd 1 13-ma’ruza. yer usti va yer osti muhandislik tarmoqlari reja: 13.1. umumiy tafsiloti 13.2.muhandislik yer osti tarmoqlarini va shahar suv chetlatish tarmoqlarini qurish 13.3. shaharning muhandislik ta’minoti 13.4.yer osti injenerlik tarmoqlarini joylashtirish tamoyillari va ularni o’rnatish usullari 13.4. aholi turar joy maskanlarining injenerlik uskunalari 15.1.umumiy tafsiloti shaharning muhandislik tarmoqlari va inshootlari o’zining murakkab tizim ekanligi hamda xizmat ko’rsatish jarayonida bir qancha qo’shimcha uskunalardan ham foydalanish mazkur sohaning murakkabligidan dalolat beradi. muhandislik tarmoqlari va kommunikatsiyalari yer ustki, yer osti, yerda joylashgan turtkumlarga bo’linadi. yer ostki muhandislik tarmoqlarini shahar hududida qo’llanilishi shahar hududining muhandislik obodonlashtirilishida alohida ahamiyatga ega. shahar muhandislik tarmoqlari shaharning to’liq umumiy maishiy xizmat va sanoat talablarini qondirishga xizmat qiladi. muhandislik tarmoqlari turkumiga quvurlar, kabellar kollektorlar tarmoqlari kiradi. shahar yer osti urbanistikasining shakllanishida muhandislik tarmoqlarining tutgan o’rni alohida ahamiyat kasb etib, ushbu sohaning har bir elementini tashkil etuvchi: ichimlik suv quvurlari (xo’jalik-ichimlik, o’t o’chirishga mo’ljallangan, issiq suv va sanoat …

2 / 51

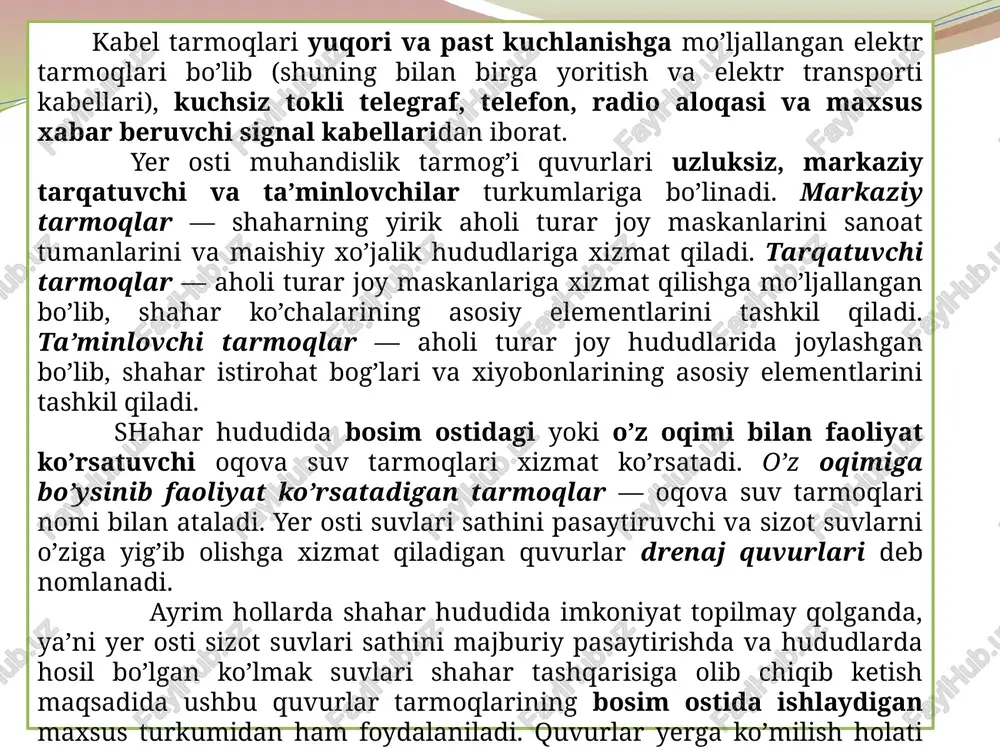

iy tarqatuvchi va ta’minlovchilar turkumlariga bo’linadi. markaziy tarmoqlar — shaharning yirik aholi turar joy maskanlarini sanoat tumanlarini va maishiy xo’jalik hududlariga xizmat qiladi. tarqatuvchi tarmoqlar — aholi turar joy maskanlariga xizmat qilishga mo’ljallangan bo’lib, shahar ko’chalarining asosiy elementlarini tashkil qiladi. ta’minlovchi tarmoqlar — aholi turar joy hududlarida joylashgan bo’lib, shahar istirohat bog’lari va xiyobonlarining asosiy elementlarini tashkil qiladi. shahar hududida bosim ostidagi yoki o’z oqimi bilan faoliyat ko’rsatuvchi oqova suv tarmoqlari xizmat ko’rsatadi. o’z oqimiga bo’ysinib faoliyat ko’rsatadigan tarmoqlar — oqova suv tarmoqlari nomi bilan ataladi. yer osti suvlari sathini pasaytiruvchi va sizot suvlarni o’ziga yig’ib olishga xizmat qiladigan quvurlar drenaj quvurlari deb nomlanadi. ayrim hollarda shahar hududida imkoniyat topilmay qolganda, ya’ni yer osti sizot suvlari sathini majburiy pasaytirishda va hududlarda hosil bo’lgan ko’lmak suvlari shahar tashqarisiga olib chiqib ketish maqsadida ushbu quvurlar tarmoqlarining bosim ostida ishlaydigan maxsus turkumidan ham foydalaniladi. quvurlar yerga ko’milish holati bo’yicha chuqur yoki sayoz ko’milgan …

3 / 51

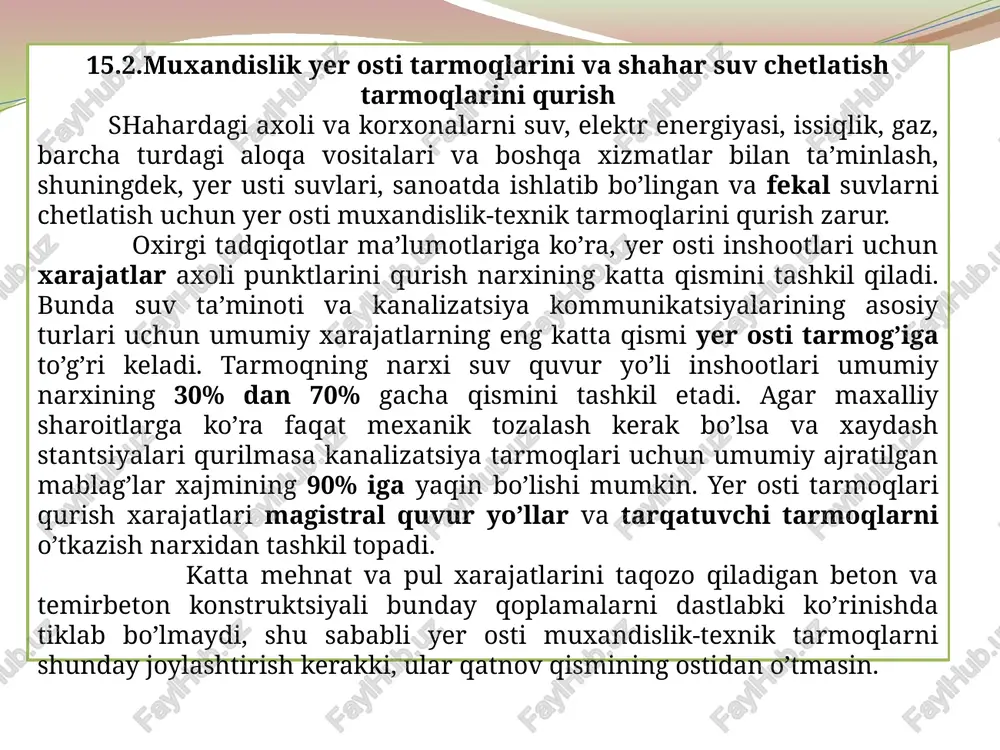

sti muhandislik tarmoqlar quvvatini ham oshib borishini talab qiladi. natijada shahar ko’chalari yuqoridagi talablarni ta’minlash maqsadida qayta-qayta kovlanib, unda yangi muhandislik tarmoqlarini o’rnatish ehtiyoji tug’iladi. yana bir katta muammo-bu muhandislik tarmoqlarining turli talofotlari va muddati tugashi natijasida yana shahar ko’chalarida ta’mirlash ishlarini olib borishi shahar maishiy xo’jaligi va obodonlashtirish tarmoqlarida katta o’zgarishlarni keltirib chiqaradi. 15.2.muxandislik yer osti tarmoqlarini va shahar suv chetlatish tarmoqlarini qurish shahardagi axoli va korxonalarni suv, elektr energiyasi, issiqlik, gaz, barcha turdagi aloqa vositalari va boshqa xizmatlar bilan ta’minlash, shuningdek, yer usti suvlari, sanoatda ishlatib bo’lingan va fekal suvlarni chetlatish uchun yer osti muxandislik-texnik tarmoqlarini qurish zarur. oxirgi tadqiqotlar ma’lumotlariga ko’ra, yer osti inshootlari uchun xarajatlar axoli punktlarini qurish narxining katta qismini tashkil qiladi. bunda suv ta’minoti va kanalizatsiya kommunikatsiyalarining asosiy turlari uchun umumiy xarajatlarning eng katta qismi yer osti tarmog’iga to’g’ri keladi. tarmoqning narxi suv quvur yo’li inshootlari umumiy narxining 30% dan 70% gacha qismini tashkil …

4 / 51

arqatuvchi tarmoqlarni magistral ko’chalardan chetga olib chiqish va mikrorayonlar orasidagi ko’chalar ostida yotqizish imkonini beradi. bu yerda asosan magistral quvur yo’llar, o’zi oqadigan kanalizatsiya kanallari, suv tarnovlari o’rnatiladi. katta miqdordagi tarqatuvchi tarmoqlar - suv quvur yo’li, past bosimli gaz tarmoqlari, issiqlik tarmoqlari, quvvat uzatish va aloqa kabellari tarmoqlari kabellarni turar joy rayonlari va mikrorayonlar chegaralarida qoldirish mumkin. yangi rayonlarni qurishda yer osti tarmoqlarini bunday usulda trassalashtirish natijasida quvur yo’llar va kabellarni binoga kiritish uzunligini qisqartirish qimmatbaxo yo’l to’shamalari va yo’laklar qoplamalarini kavlashga yo’l qo’ymaslik xisobiga kommunikatsiyalarni o’tkazishda 6-8 % tejashga erishiladi. muxandislik-texnik tarmoqlarini qurish narxi ma’lum darajada qurishni planlashtirish va qavatlar soniga bog’liq. masalan , qavatlar soni 5 tadan 9 tagacha oshirilganda qurilishning zichligi ortadi va barcha yerosti komunikatsiyalarning uzunligi qisqaradi, natijada ularni o’tkazishda 15-20 % gacha tejashga erishiladi. yer osti tarmoqlarini o’tkazish loyixalarini tuzish shahar yer osti xo’jaligini muayyan tartibda o’rnatishni ta’minlaydi va tasodifiy trassalarda tarmoqlar o’tkazishga yo’l qo’ymaydi. …

5 / 51

r osti tarmoqlarini o’tkazish zaruriyati tug’ilmagan bo’lsa, ular uchun xozircha ko’kalamzorlashtirish uchun ajratilgan polasalar zaxira qilib qo’yiladi. ba’zi tarmoqlar (masalan telefon yoki telegraf aloqasi,radiotranslyatsiya, yong’in yoki boshqa signalizatsiya tarmoqlari) uchun asbotsement quvurlardan qurilgan bo’sh kanallar oldindan yotqiziladi. ularga keyin tegishli kabellar, ko’chaning yuzasini qazimay tortiladi. shahar ko’chalarida yer osti tarmoqlarini kelgusida rivojlanishini xisobga olib ratsional o’rnatish, yo’l to’shamalarini qurish va ko’chani obodonlashtirish loyixalarini tuzish bilan bir vaqtda loyixalanadi. ko’chalar ostida magistral yer osti tarmoqlarini o’rnatishni loyihalashda quyidagi asosiy qoidalarga tayanish zarur. ularga rioya qilish bu tarmoqlarni ratsional va rentabel yotqizishni ta’minlaydi. yer osti muxandislik inshootlarini ko’cha eni bo’ylab joylashtirish. 1-elektrokabel; 2-telefon kabeli; 3-gaz quvuri; 4-suv quvuri; 5- kanalizatsiya;6-tashqi yoritish elektro kabeli; 7-texnik suv quvuri; 8-yomg’in suvlari qudug’i; 9-suv ketkizuvchi quvur; yo’laklar, ko’kalamzorli polosalar ostida imkon boricha ko’p miqdorda kabel tarmoqlari o’rnatishni loyixalash kerak. agar yer osti tarmoqlarini qatnov qismi ostida o’rnatmaslikning iloji bo’lmasa, asosan, o’zi oqadigan yer osti tarmoqlari- suv …
